Водо-воздушный теплоагрегат

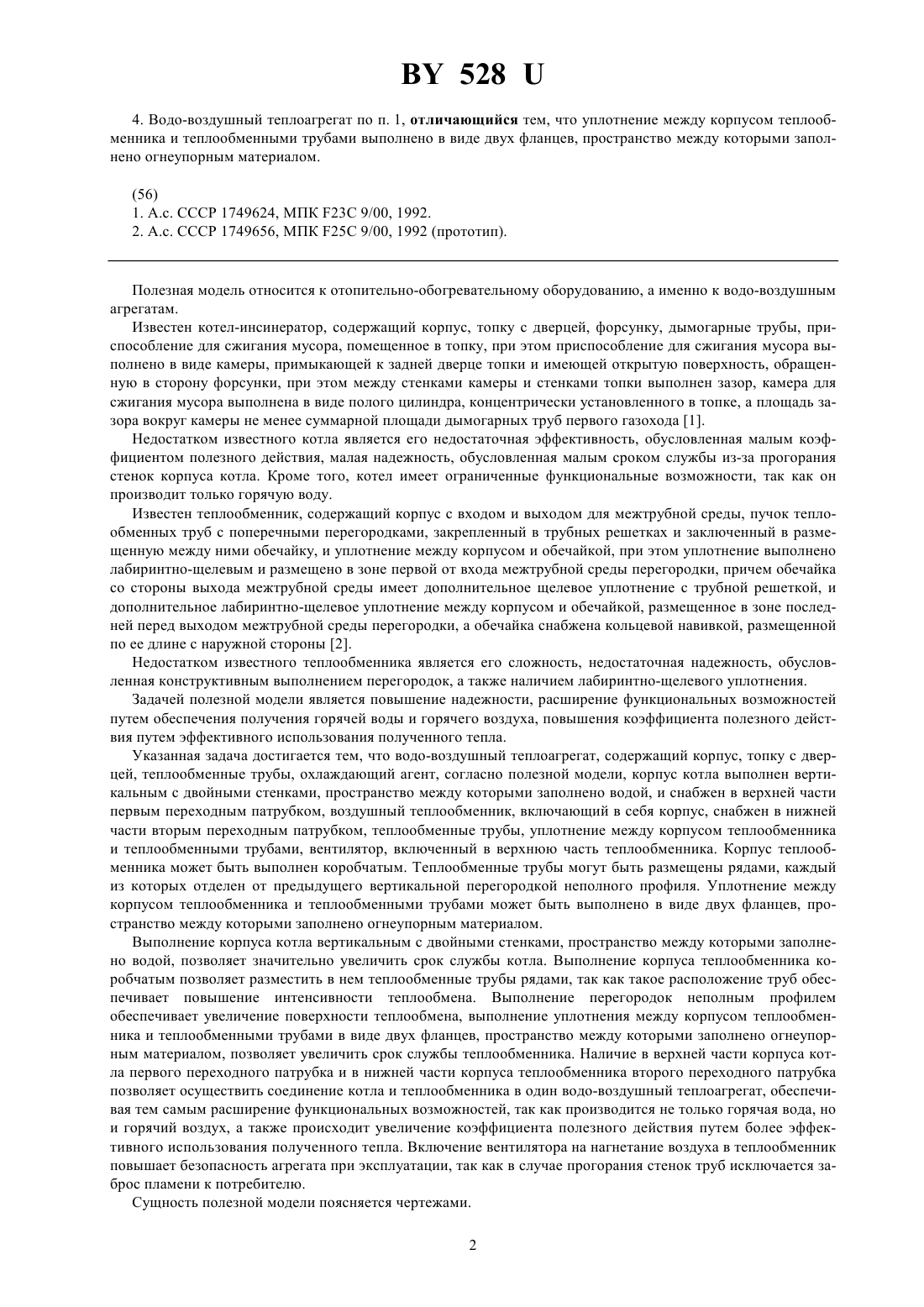

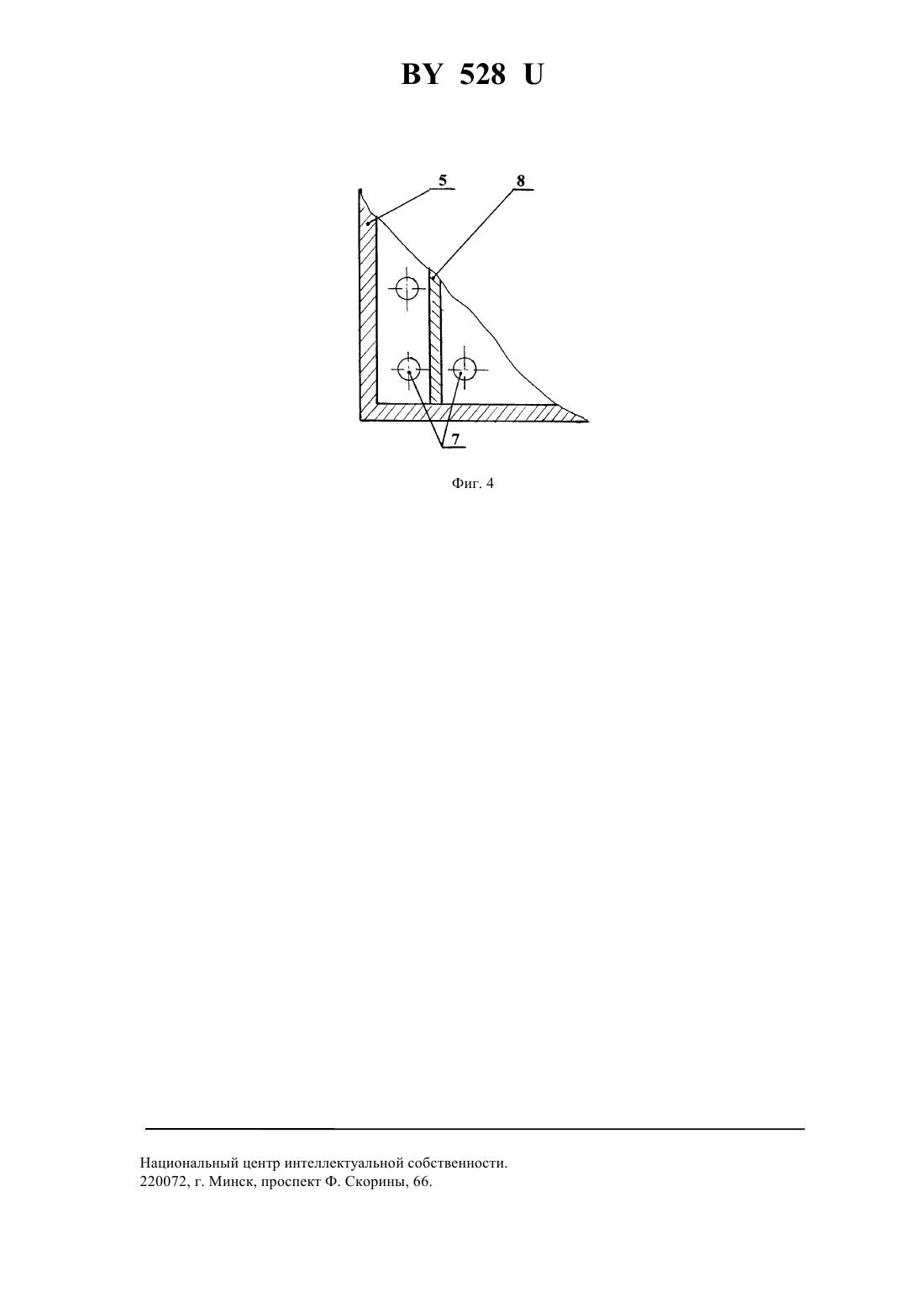

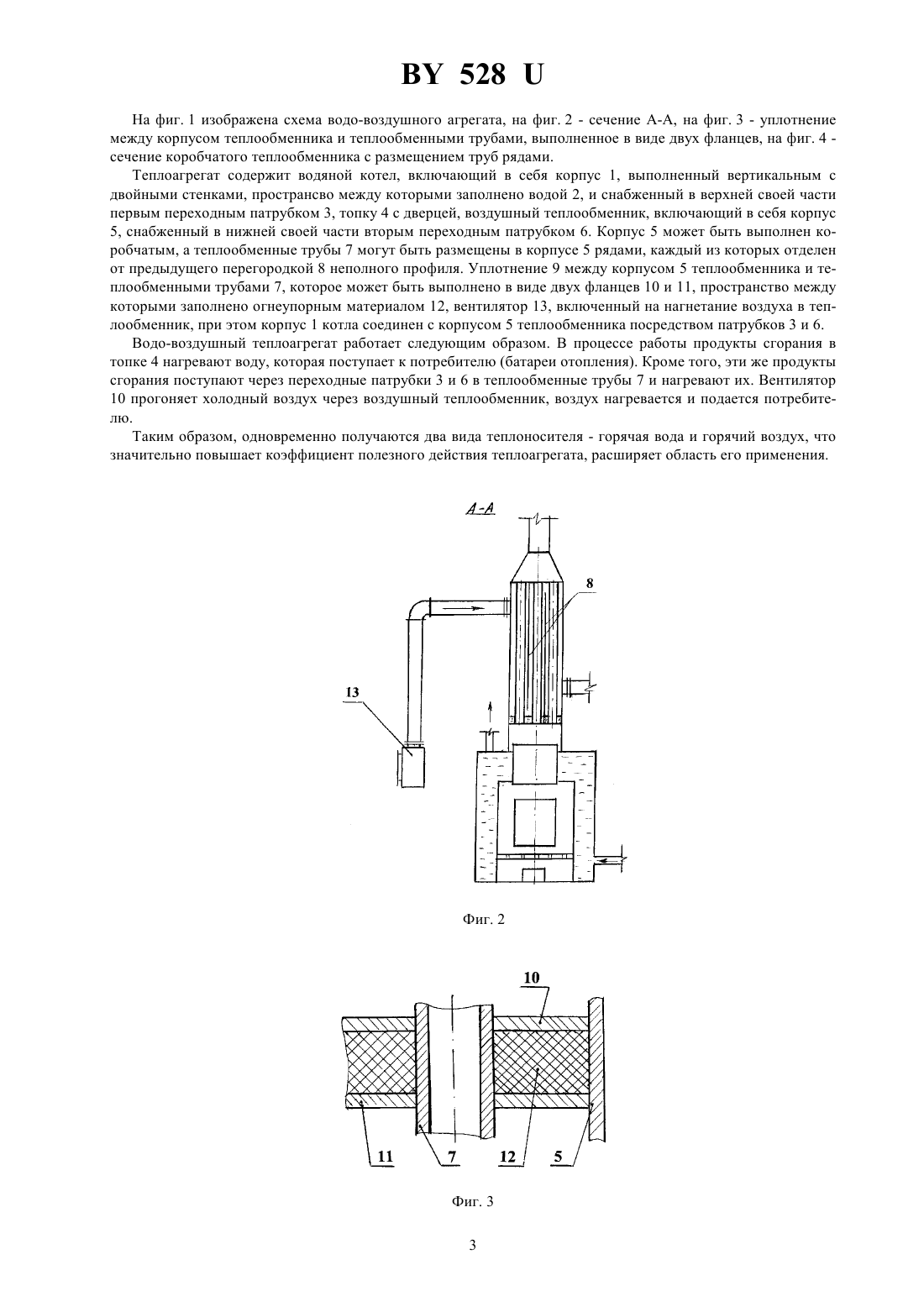

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Тайга(73) Патентообладатель Открытое акционерное общество Тайга(57) 1. Водо-воздушный теплоагрегат, содержащий корпус, топку с дверцей, теплообменные трубы, охлаждающий агент, отличающийся тем, что корпус котла выполнен вертикальным с двойными стенками, пространство между которыми заполнено водой, и снабжен в верхней части первым переходным патрубком,воздушный теплообменник, включающий в себя корпус, снабженный в нижней части вторым переходным патрубком, теплообменные трубы, уплотнение между корпусом теплообменника и теплообменными трубами, вентилятор, включенный в верхнюю часть теплообменника. 2. Водо-воздушный теплоагрегат по п. 1, отличающийся тем, что корпус теплообменника выполнен коробчатым. Фиг. 1 3. Водо-воздушный теплоагрегат по п. 1, отличающийся тем, что теплообменные трубы размещены рядами, каждый из которых отделен от предыдущего вертикальной перегородкой неполного профиля. 5284. Водо-воздушный теплоагрегат по п. 1, отличающийся тем, что уплотнение между корпусом теплообменника и теплообменными трубами выполнено в виде двух фланцев, пространство между которыми заполнено огнеупорным материалом. Полезная модель относится к отопительно-обогревательному оборудованию, а именно к водо-воздушным агрегатам. Известен котел-инсинератор, содержащий корпус, топку с дверцей, форсунку, дымогарные трубы, приспособление для сжигания мусора, помещенное в топку, при этом приспособление для сжигания мусора выполнено в виде камеры, примыкающей к задней дверце топки и имеющей открытую поверхность, обращенную в сторону форсунки, при этом между стенками камеры и стенками топки выполнен зазор, камера для сжигания мусора выполнена в виде полого цилиндра, концентрически установленного в топке, а площадь зазора вокруг камеры не менее суммарной площади дымогарных труб первого газохода 1. Недостатком известного котла является его недостаточная эффективность, обусловленная малым коэффициентом полезного действия, малая надежность, обусловленная малым сроком службы из-за прогорания стенок корпуса котла. Кроме того, котел имеет ограниченные функциональные возможности, так как он производит только горячую воду. Известен теплообменник, содержащий корпус с входом и выходом для межтрубной среды, пучок теплообменных труб с поперечными перегородками, закрепленный в трубных решетках и заключенный в размещенную между ними обечайку, и уплотнение между корпусом и обечайкой, при этом уплотнение выполнено лабиринтно-щелевым и размещено в зоне первой от входа межтрубной среды перегородки, причем обечайка со стороны выхода межтрубной среды имеет дополнительное щелевое уплотнение с трубной решеткой, и дополнительное лабиринтно-щелевое уплотнение между корпусом и обечайкой, размещенное в зоне последней перед выходом межтрубной среды перегородки, а обечайка снабжена кольцевой навивкой, размещенной по ее длине с наружной стороны 2. Недостатком известного теплообменника является его сложность, недостаточная надежность, обусловленная конструктивным выполнением перегородок, а также наличием лабиринтно-щелевого уплотнения. Задачей полезной модели является повышение надежности, расширение функциональных возможностей путем обеспечения получения горячей воды и горячего воздуха, повышения коэффициента полезного действия путем эффективного использования полученного тепла. Указанная задача достигается тем, что водо-воздушный теплоагрегат, содержащий корпус, топку с дверцей, теплообменные трубы, охлаждающий агент, согласно полезной модели, корпус котла выполнен вертикальным с двойными стенками, пространство между которыми заполнено водой, и снабжен в верхней части первым переходным патрубком, воздушный теплообменник, включающий в себя корпус, снабжен в нижней части вторым переходным патрубком, теплообменные трубы, уплотнение между корпусом теплообменника и теплообменными трубами, вентилятор, включенный в верхнюю часть теплообменника. Корпус теплообменника может быть выполнен коробчатым. Теплообменные трубы могут быть размещены рядами, каждый из которых отделен от предыдущего вертикальной перегородкой неполного профиля. Уплотнение между корпусом теплообменника и теплообменными трубами может быть выполнено в виде двух фланцев, пространство между которыми заполнено огнеупорным материалом. Выполнение корпуса котла вертикальным с двойными стенками, пространство между которыми заполнено водой, позволяет значительно увеличить срок службы котла. Выполнение корпуса теплообменника коробчатым позволяет разместить в нем теплообменные трубы рядами, так как такое расположение труб обеспечивает повышение интенсивности теплообмена. Выполнение перегородок неполным профилем обеспечивает увеличение поверхности теплообмена, выполнение уплотнения между корпусом теплообменника и теплообменными трубами в виде двух фланцев, пространство между которыми заполнено огнеупорным материалом, позволяет увеличить срок службы теплообменника. Наличие в верхней части корпуса котла первого переходного патрубка и в нижней части корпуса теплообменника второго переходного патрубка позволяет осуществить соединение котла и теплообменника в один водо-воздушный теплоагрегат, обеспечивая тем самым расширение функциональных возможностей, так как производится не только горячая вода, но и горячий воздух, а также происходит увеличение коэффициента полезного действия путем более эффективного использования полученного тепла. Включение вентилятора на нагнетание воздуха в теплообменник повышает безопасность агрегата при эксплуатации, так как в случае прогорания стенок труб исключается заброс пламени к потребителю. Сущность полезной модели поясняется чертежами. 2 528 На фиг. 1 изображена схема водо-воздушного агрегата, на фиг. 2 - сечение А-А, на фиг. 3 - уплотнение между корпусом теплообменника и теплообменными трубами, выполненное в виде двух фланцев, на фиг. 4 сечение коробчатого теплообменника с размещением труб рядами. Теплоагрегат содержит водяной котел, включающий в себя корпус 1, выполненный вертикальным с двойными стенками, пространсво между которыми заполнено водой 2, и снабженный в верхней своей части первым переходным патрубком 3, топку 4 с дверцей, воздушный теплообменник, включающий в себя корпус 5, снабженный в нижней своей части вторым переходным патрубком 6. Корпус 5 может быть выполнен коробчатым, а теплообменные трубы 7 могут быть размещены в корпусе 5 рядами, каждый из которых отделен от предыдущего перегородкой 8 неполного профиля. Уплотнение 9 между корпусом 5 теплообменника и теплообменными трубами 7, которое может быть выполнено в виде двух фланцев 10 и 11, пространство между которыми заполнено огнеупорным материалом 12, вентилятор 13, включенный на нагнетание воздуха в теплообменник, при этом корпус 1 котла соединен с корпусом 5 теплообменника посредством патрубков 3 и 6. Водо-воздушный теплоагрегат работает следующим образом. В процессе работы продукты сгорания в топке 4 нагревают воду, которая поступает к потребителю (батареи отопления). Кроме того, эти же продукты сгорания поступают через переходные патрубки 3 и 6 в теплообменные трубы 7 и нагревают их. Вентилятор 10 прогоняет холодный воздух через воздушный теплообменник, воздух нагревается и подается потребителю. Таким образом, одновременно получаются два вида теплоносителя - горячая вода и горячий воздух, что значительно повышает коэффициент полезного действия теплоагрегата, расширяет область его применения. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
