Агрегат для гидропосева

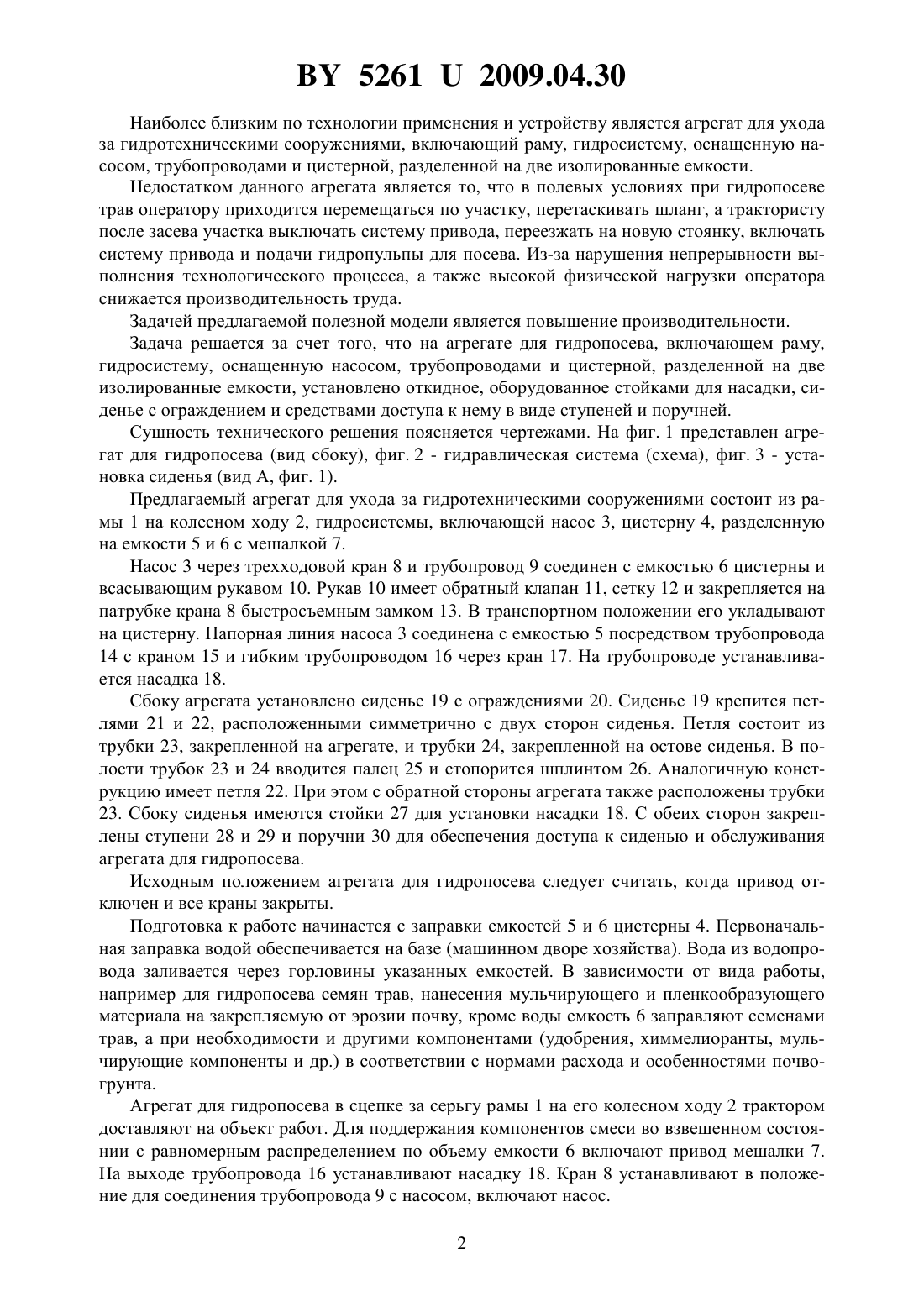

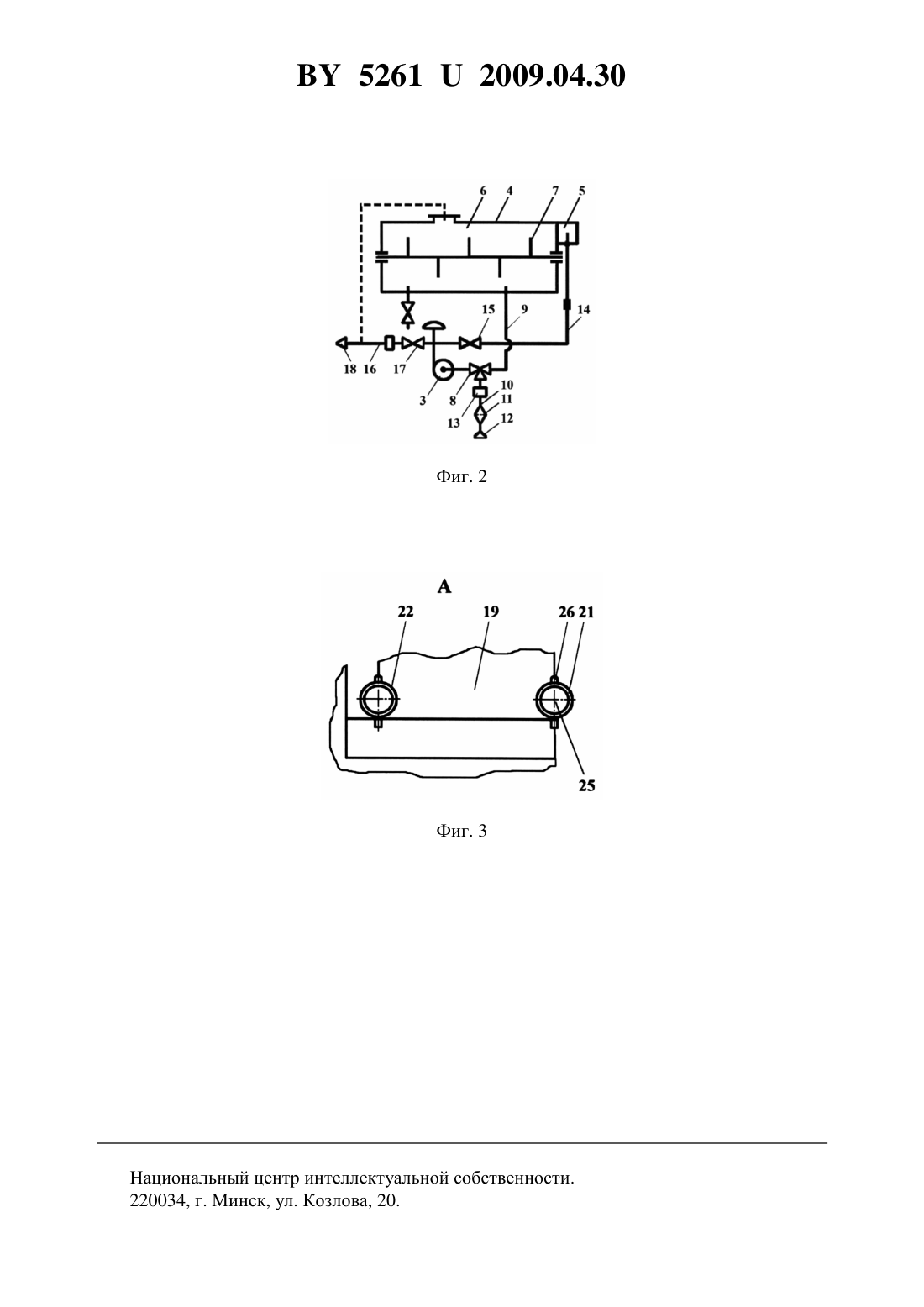

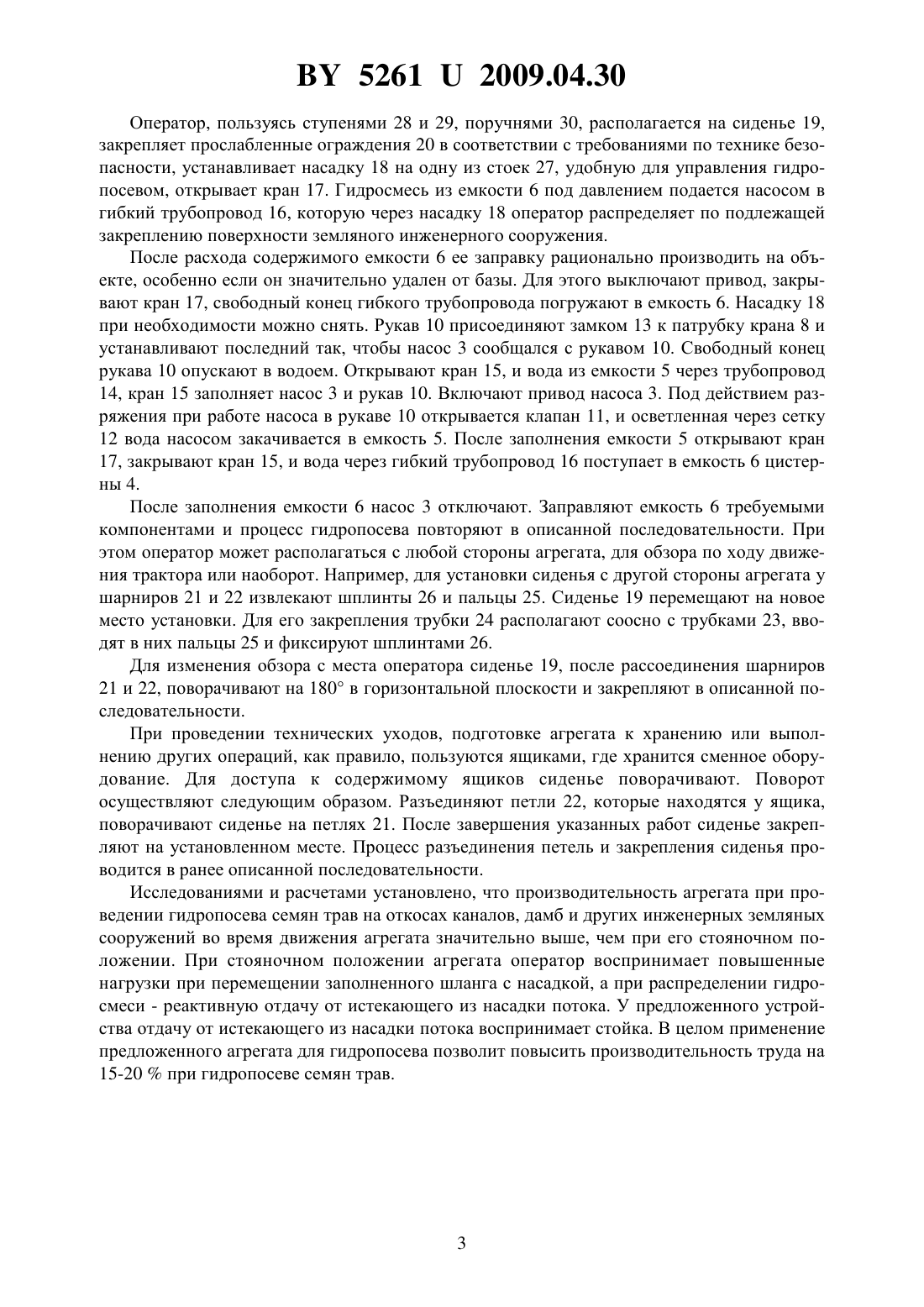

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Агрегат для гидропосева, включающий раму, гидросистему, оснащенную насосом,трубопроводами и цистерной, разделенной на две изолированные емкости, отличающийся тем, что на агрегате установлено откидное, оборудованное стойками для насадки, сиденье с ограждением и средствами доступа к нему в виде ступеней и поручней. Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к агрегатам с ручным управлением распределения под давлением гидросмесей, включающих семена, удобрения, химмелиоранты и другие компоненты. 52612009.04.30 Наиболее близким по технологии применения и устройству является агрегат для ухода за гидротехническими сооружениями, включающий раму, гидросистему, оснащенную насосом, трубопроводами и цистерной, разделенной на две изолированные емкости. Недостатком данного агрегата является то, что в полевых условиях при гидропосеве трав оператору приходится перемещаться по участку, перетаскивать шланг, а трактористу после засева участка выключать систему привода, переезжать на новую стоянку, включать систему привода и подачи гидропульпы для посева. Из-за нарушения непрерывности выполнения технологического процесса, а также высокой физической нагрузки оператора снижается производительность труда. Задачей предлагаемой полезной модели является повышение производительности. Задача решается за счет того, что на агрегате для гидропосева, включающем раму,гидросистему, оснащенную насосом, трубопроводами и цистерной, разделенной на две изолированные емкости, установлено откидное, оборудованное стойками для насадки, сиденье с ограждением и средствами доступа к нему в виде ступеней и поручней. Сущность технического решения поясняется чертежами. На фиг. 1 представлен агрегат для гидропосева (вид сбоку), фиг. 2 - гидравлическая система (схема), фиг. 3 - установка сиденья (вид А, фиг. 1). Предлагаемый агрегат для ухода за гидротехническими сооружениями состоит из рамы 1 на колесном ходу 2, гидросистемы, включающей насос 3, цистерну 4, разделенную на емкости 5 и 6 с мешалкой 7. Насос 3 через трехходовой кран 8 и трубопровод 9 соединен с емкостью 6 цистерны и всасывающим рукавом 10. Рукав 10 имеет обратный клапан 11, сетку 12 и закрепляется на патрубке крана 8 быстросъемным замком 13. В транспортном положении его укладывают на цистерну. Напорная линия насоса 3 соединена с емкостью 5 посредством трубопровода 14 с краном 15 и гибким трубопроводом 16 через кран 17. На трубопроводе устанавливается насадка 18. Сбоку агрегата установлено сиденье 19 с ограждениями 20. Сиденье 19 крепится петлями 21 и 22, расположенными симметрично с двух сторон сиденья. Петля состоит из трубки 23, закрепленной на агрегате, и трубки 24, закрепленной на остове сиденья. В полости трубок 23 и 24 вводится палец 25 и стопорится шплинтом 26. Аналогичную конструкцию имеет петля 22. При этом с обратной стороны агрегата также расположены трубки 23. Сбоку сиденья имеются стойки 27 для установки насадки 18. С обеих сторон закреплены ступени 28 и 29 и поручни 30 для обеспечения доступа к сиденью и обслуживания агрегата для гидропосева. Исходным положением агрегата для гидропосева следует считать, когда привод отключен и все краны закрыты. Подготовка к работе начинается с заправки емкостей 5 и 6 цистерны 4. Первоначальная заправка водой обеспечивается на базе (машинном дворе хозяйства). Вода из водопровода заливается через горловины указанных емкостей. В зависимости от вида работы,например для гидропосева семян трав, нанесения мульчирующего и пленкообразующего материала на закрепляемую от эрозии почву, кроме воды емкость 6 заправляют семенами трав, а при необходимости и другими компонентами (удобрения, химмелиоранты, мульчирующие компоненты и др.) в соответствии с нормами расхода и особенностями почвогрунта. Агрегат для гидропосева в сцепке за серьгу рамы 1 на его колесном ходу 2 трактором доставляют на объект работ. Для поддержания компонентов смеси во взвешенном состоянии с равномерным распределением по объему емкости 6 включают привод мешалки 7. На выходе трубопровода 16 устанавливают насадку 18. Кран 8 устанавливают в положение для соединения трубопровода 9 с насосом, включают насос. 2 52612009.04.30 Оператор, пользуясь ступенями 28 и 29, поручнями 30, располагается на сиденье 19,закрепляет прослабленные ограждения 20 в соответствии с требованиями по технике безопасности, устанавливает насадку 18 на одну из стоек 27, удобную для управления гидропосевом, открывает кран 17. Гидросмесь из емкости 6 под давлением подается насосом в гибкий трубопровод 16, которую через насадку 18 оператор распределяет по подлежащей закреплению поверхности земляного инженерного сооружения. После расхода содержимого емкости 6 ее заправку рационально производить на объекте, особенно если он значительно удален от базы. Для этого выключают привод, закрывают кран 17, свободный конец гибкого трубопровода погружают в емкость 6. Насадку 18 при необходимости можно снять. Рукав 10 присоединяют замком 13 к патрубку крана 8 и устанавливают последний так, чтобы насос 3 сообщался с рукавом 10. Свободный конец рукава 10 опускают в водоем. Открывают кран 15, и вода из емкости 5 через трубопровод 14, кран 15 заполняет насос 3 и рукав 10. Включают привод насоса 3. Под действием разряжения при работе насоса в рукаве 10 открывается клапан 11, и осветленная через сетку 12 вода насосом закачивается в емкость 5. После заполнения емкости 5 открывают кран 17, закрывают кран 15, и вода через гибкий трубопровод 16 поступает в емкость 6 цистерны 4. После заполнения емкости 6 насос 3 отключают. Заправляют емкость 6 требуемыми компонентами и процесс гидропосева повторяют в описанной последовательности. При этом оператор может располагаться с любой стороны агрегата, для обзора по ходу движения трактора или наоборот. Например, для установки сиденья с другой стороны агрегата у шарниров 21 и 22 извлекают шплинты 26 и пальцы 25. Сиденье 19 перемещают на новое место установки. Для его закрепления трубки 24 располагают соосно с трубками 23, вводят в них пальцы 25 и фиксируют шплинтами 26. Для изменения обзора с места оператора сиденье 19, после рассоединения шарниров 21 и 22, поворачивают на 180 в горизонтальной плоскости и закрепляют в описанной последовательности. При проведении технических уходов, подготовке агрегата к хранению или выполнению других операций, как правило, пользуются ящиками, где хранится сменное оборудование. Для доступа к содержимому ящиков сиденье поворачивают. Поворот осуществляют следующим образом. Разъединяют петли 22, которые находятся у ящика,поворачивают сиденье на петлях 21. После завершения указанных работ сиденье закрепляют на установленном месте. Процесс разъединения петель и закрепления сиденья проводится в ранее описанной последовательности. Исследованиями и расчетами установлено, что производительность агрегата при проведении гидропосева семян трав на откосах каналов, дамб и других инженерных земляных сооружений во время движения агрегата значительно выше, чем при его стояночном положении. При стояночном положении агрегата оператор воспринимает повышенные нагрузки при перемещении заполненного шланга с насадкой, а при распределении гидросмеси - реактивную отдачу от истекающего из насадки потока. У предложенного устройства отдачу от истекающего из насадки потока воспринимает стойка. В целом применение предложенного агрегата для гидропосева позволит повысить производительность труда на 15-20 при гидропосеве семян трав. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
