Ремонтная манжета для трубопроводов

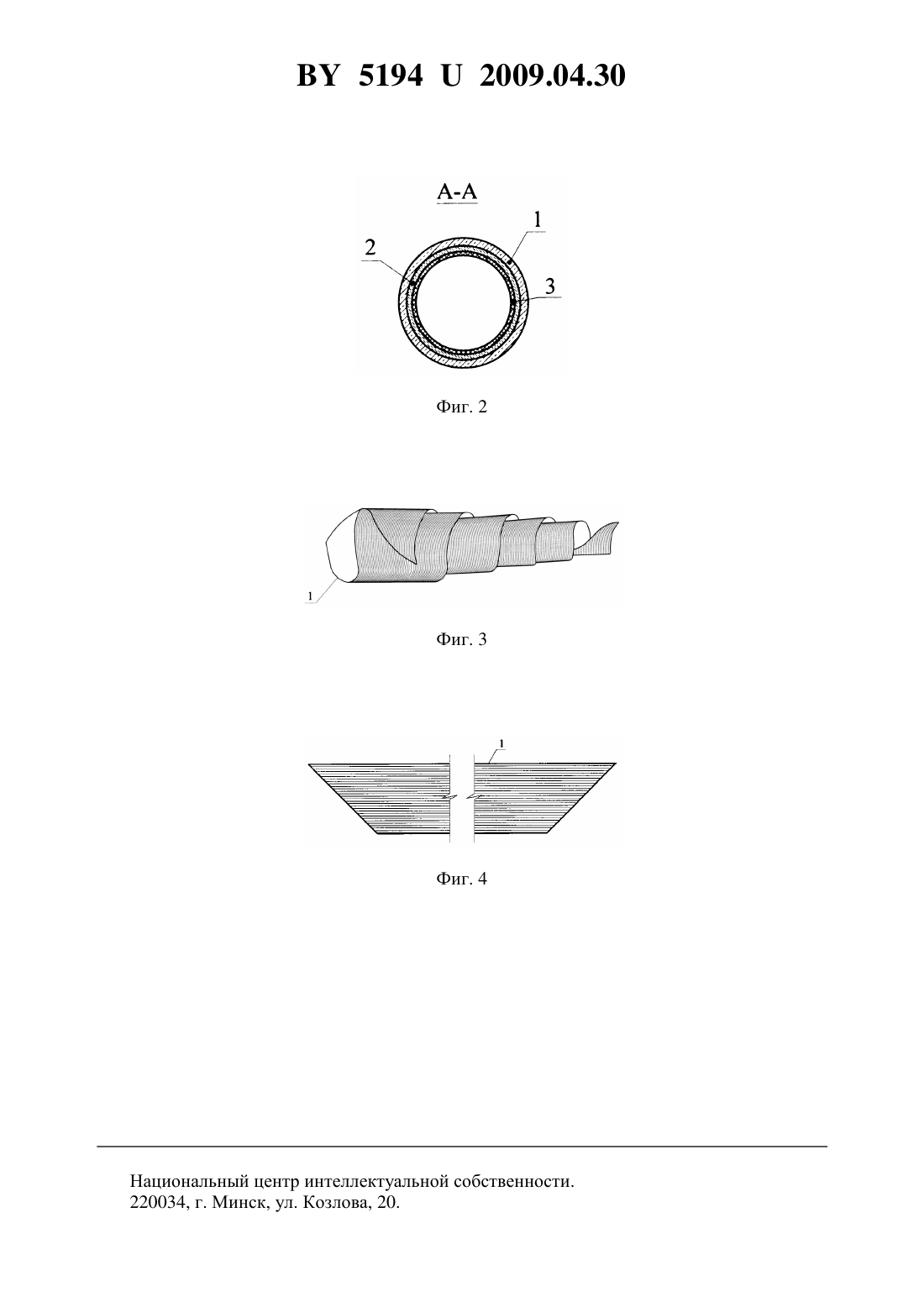

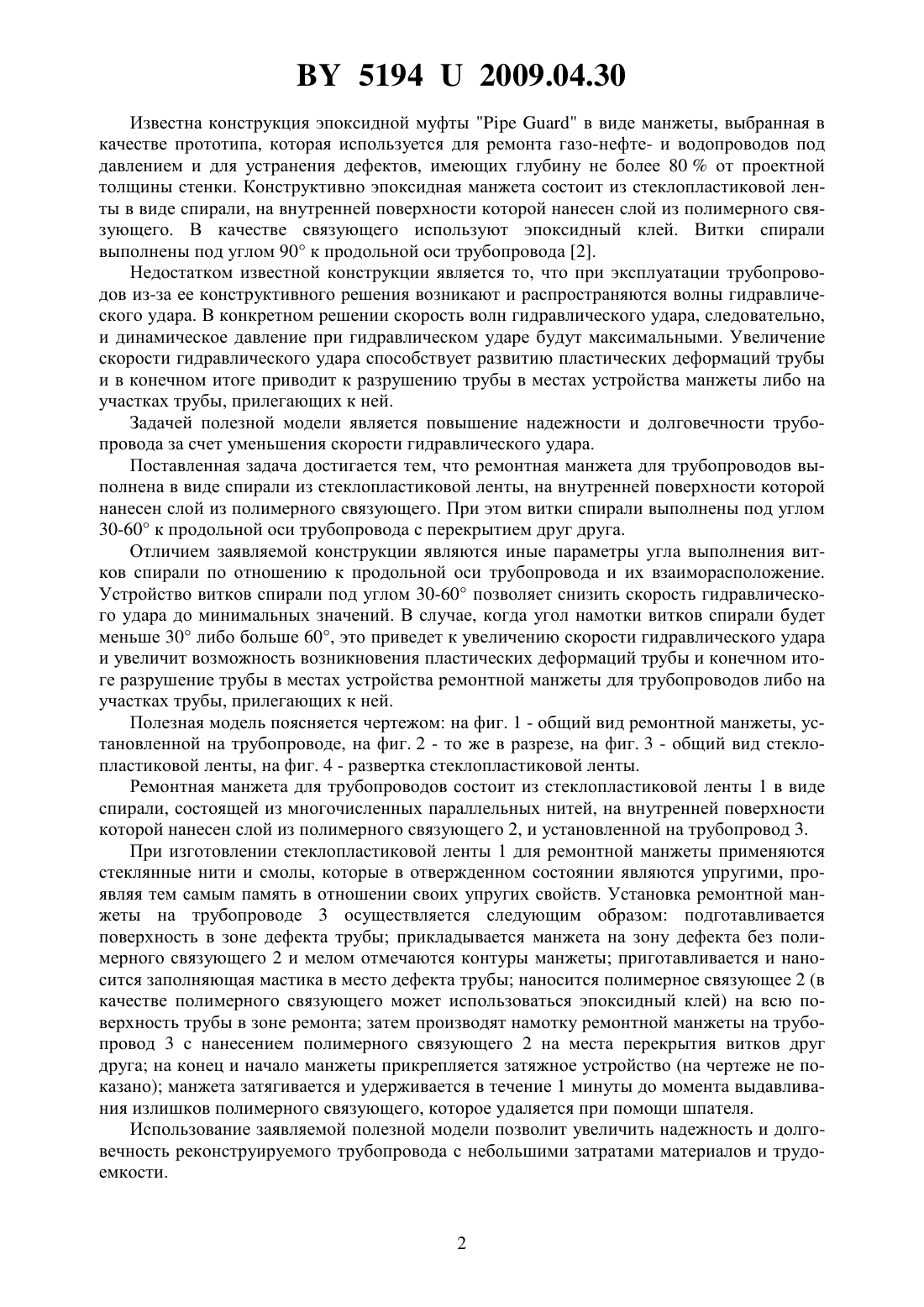

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕМОНТНАЯ МАНЖЕТА ДЛЯ ТРУБОПРОВОДОВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Шабанов Дмитрий Николаевич Курченко Владимир Анатольевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Ремонтная манжета для трубопроводов в виде спирали из стеклопластиковой ленты,на внутренней поверхности которой нанесен слой из полимерного связующего, отличающаяся тем, что витки спирали выполнены под углом 30-60 к продольной оси трубопровода с перекрытием друг друга. Фиг. 1 Полезная модель относится к области приспособлений, применяемых при ремонте труб. Найдет применение при упрочнении поврежденных участков трубопроводов без их остановки или, по крайней мере, при минимальной его остановке на время ремонта и/или реконструкции. Известны конструкции композитных муфт в виде спирали с высокой прочностью на разрыв материала, состоящего из большого множества отдельных нитей, находящихся в отвержденном связующем и идущих параллельно продольным линиям 1. Нити являются электрически непроводящими. В качестве полимерного связующего используют смолы,приемлемые для образования обмотки из композита. Они являются упругими в отвержденном состоянии, проявляя тем самым память в отношении своих упругих свойств. Витки спирали выполнены под углом 90 к продольной оси трубопровода. Недостатком данных конструкций является угол намотки витков спирали относительно продольной оси трубопровода, что приводит к возникновению и распространению волны гидравлического удара, которая способствует развитию пластических деформаций трубы и в конечном итоге приводит к разрушению трубы в местах устройства манжеты. 51942009.04.30 Известна конструкция эпоксидной муфтыв виде манжеты, выбранная в качестве прототипа, которая используется для ремонта газо-нефте- и водопроводов под давлением и для устранения дефектов, имеющих глубину не более 80 от проектной толщины стенки. Конструктивно эпоксидная манжета состоит из стеклопластиковой ленты в виде спирали, на внутренней поверхности которой нанесен слой из полимерного связующего. В качестве связующего используют эпоксидный клей. Витки спирали выполнены под углом 90 к продольной оси трубопровода 2. Недостатком известной конструкции является то, что при эксплуатации трубопроводов из-за ее конструктивного решения возникают и распространяются волны гидравлического удара. В конкретном решении скорость волн гидравлического удара, следовательно,и динамическое давление при гидравлическом ударе будут максимальными. Увеличение скорости гидравлического удара способствует развитию пластических деформаций трубы и в конечном итоге приводит к разрушению трубы в местах устройства манжеты либо на участках трубы, прилегающих к ней. Задачей полезной модели является повышение надежности и долговечности трубопровода за счет уменьшения скорости гидравлического удара. Поставленная задача достигается тем, что ремонтная манжета для трубопроводов выполнена в виде спирали из стеклопластиковой ленты, на внутренней поверхности которой нанесен слой из полимерного связующего. При этом витки спирали выполнены под углом 30-60 к продольной оси трубопровода с перекрытием друг друга. Отличием заявляемой конструкции являются иные параметры угла выполнения витков спирали по отношению к продольной оси трубопровода и их взаиморасположение. Устройство витков спирали под углом 30-60 позволяет снизить скорость гидравлического удара до минимальных значений. В случае, когда угол намотки витков спирали будет меньше 30 либо больше 60, это приведет к увеличению скорости гидравлического удара и увеличит возможность возникновения пластических деформаций трубы и конечном итоге разрушение трубы в местах устройства ремонтной манжеты для трубопроводов либо на участках трубы, прилегающих к ней. Полезная модель поясняется чертежом на фиг. 1 - общий вид ремонтной манжеты, установленной на трубопроводе, на фиг. 2 - то же в разрезе, на фиг. 3 - общий вид стеклопластиковой ленты, на фиг. 4 - развертка стеклопластиковой ленты. Ремонтная манжета для трубопроводов состоит из стеклопластиковой ленты 1 в виде спирали, состоящей из многочисленных параллельных нитей, на внутренней поверхности которой нанесен слой из полимерного связующего 2, и установленной на трубопровод 3. При изготовлении стеклопластиковой ленты 1 для ремонтной манжеты применяются стеклянные нити и смолы, которые в отвержденном состоянии являются упругими, проявляя тем самым память в отношении своих упругих свойств. Установка ремонтной манжеты на трубопроводе 3 осуществляется следующим образом подготавливается поверхность в зоне дефекта трубы прикладывается манжета на зону дефекта без полимерного связующего 2 и мелом отмечаются контуры манжеты приготавливается и наносится заполняющая мастика в место дефекта трубы наносится полимерное связующее 2 (в качестве полимерного связующего может использоваться эпоксидный клей) на всю поверхность трубы в зоне ремонта затем производят намотку ремонтной манжеты на трубопровод 3 с нанесением полимерного связующего 2 на места перекрытия витков друг друга на конец и начало манжеты прикрепляется затяжное устройство (на чертеже не показано) манжета затягивается и удерживается в течение 1 минуты до момента выдавливания излишков полимерного связующего, которое удаляется при помощи шпателя. Использование заявляемой полезной модели позволит увеличить надежность и долговечность реконструируемого трубопровода с небольшими затратами материалов и трудоемкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
