Прутковый элеватор корнеклубнеуборочной машины

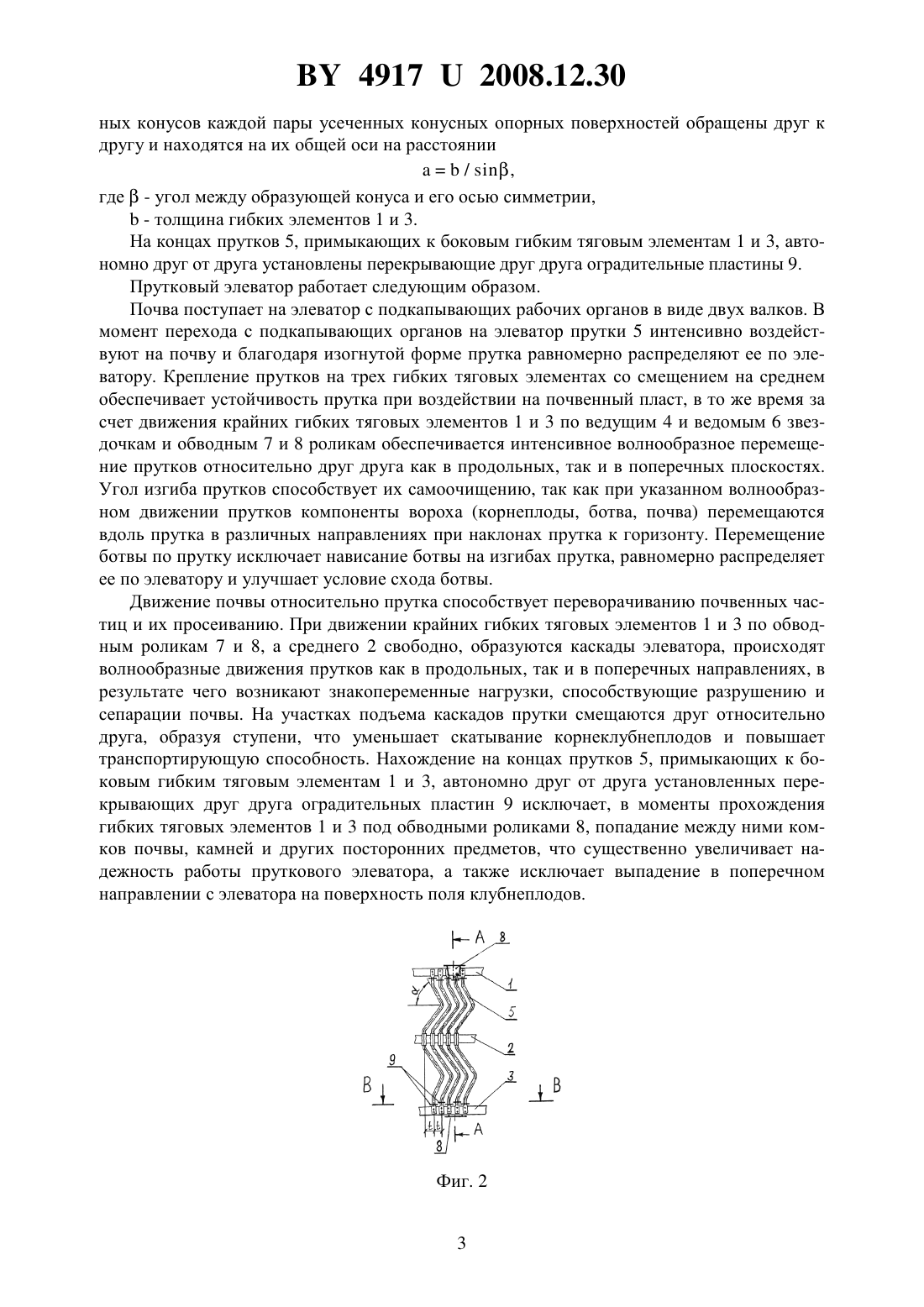

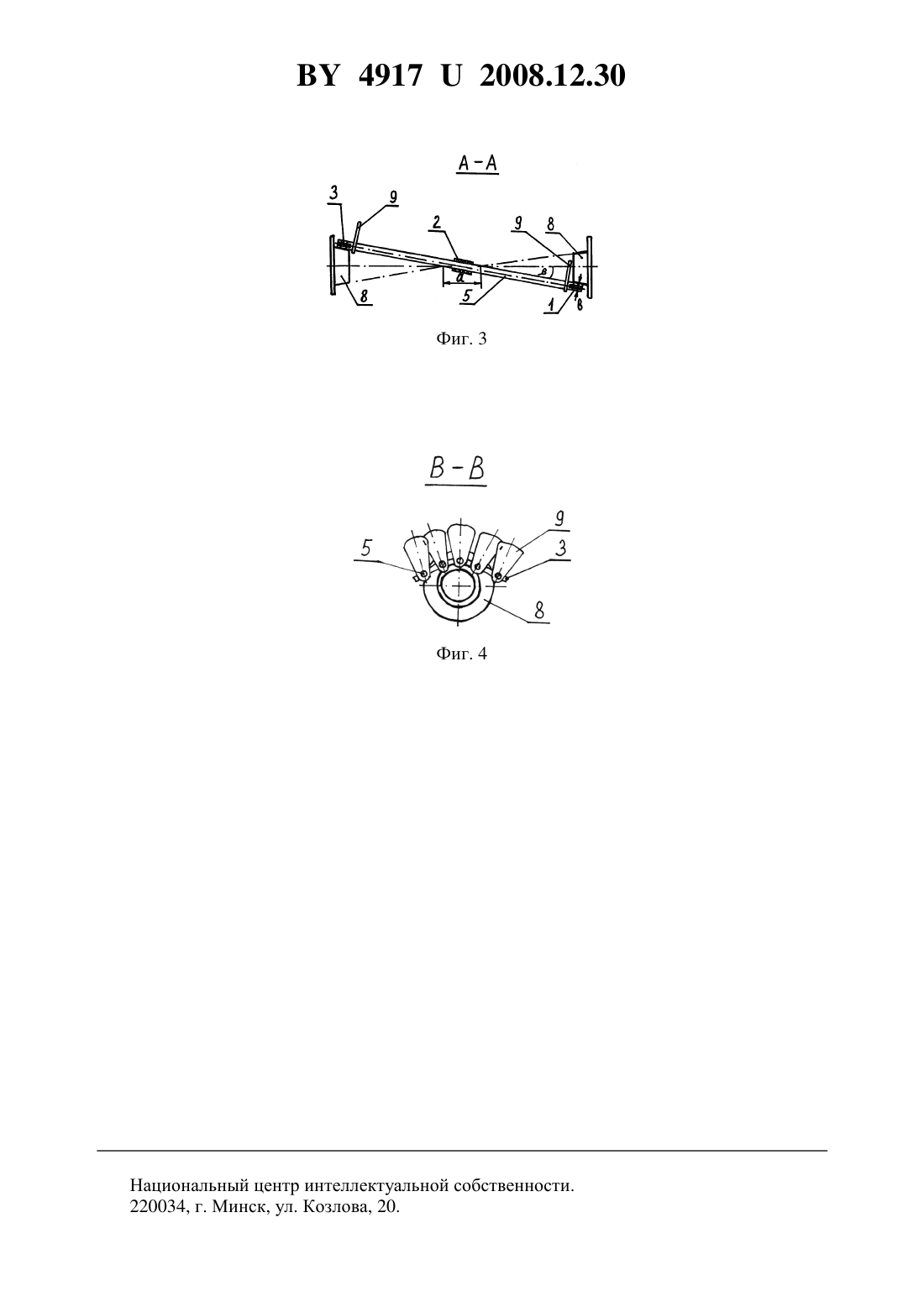

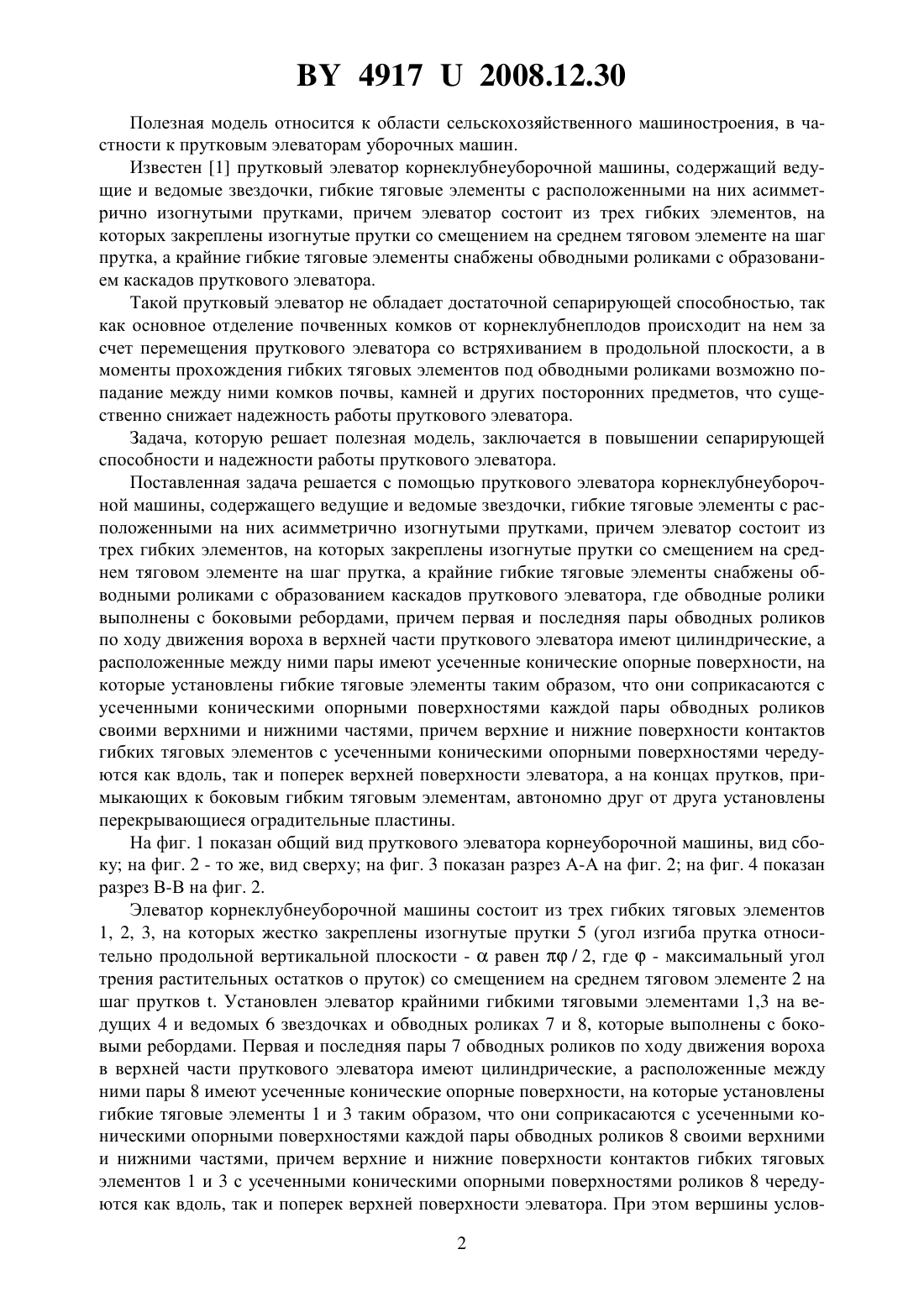

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРУТКОВЫЙ ЭЛЕВАТОР КОРНЕКЛУБНЕУБОРОЧНОЙ МАШИНЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Прутковый элеватор корнеклубнеуборочной машины, содержащий ведущие и ведомые звездочки, гибкие тяговые элементы с расположенными на них асимметрично изогнутыми прутками, причем элеватор состоит из трех гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора, отличающийся тем, что обводные ролики выполнены с боковыми ребордами,причем первая и последняя пары обводных роликов по ходу движения вороха в верхней части пруткового элеватора имеют цилиндрические, а расположенные между ними пары имеют усеченные конические опорные поверхности, на которые установлены гибкие тяговые элементы таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов своими верхними и нижними частями, причем верхние и нижние поверхности контактов гибких тяговых элементов с усеченными коническими опорными поверхностями чередуются как вдоль, так и поперек верхней поверхности элеватора, а на концах прутков, примыкающих к боковым гибким тяговым элементам, автономно друг от друга установлены перекрывающиеся оградительные пластины.(56) 1. Патент на изобретение РФ 2212779 С 2, МПК А 01 33/08, 2003. 49172008.12.30 Полезная модель относится к области сельскохозяйственного машиностроения, в частности к прутковым элеваторам уборочных машин. Известен 1 прутковый элеватор корнеклубнеуборочной машины, содержащий ведущие и ведомые звездочки, гибкие тяговые элементы с расположенными на них асимметрично изогнутыми прутками, причем элеватор состоит из трех гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора. Такой прутковый элеватор не обладает достаточной сепарирующей способностью, так как основное отделение почвенных комков от корнеклубнеплодов происходит на нем за счет перемещения пруткового элеватора со встряхиванием в продольной плоскости, а в моменты прохождения гибких тяговых элементов под обводными роликами возможно попадание между ними комков почвы, камней и других посторонних предметов, что существенно снижает надежность работы пруткового элеватора. Задача, которую решает полезная модель, заключается в повышении сепарирующей способности и надежности работы пруткового элеватора. Поставленная задача решается с помощью пруткового элеватора корнеклубнеуборочной машины, содержащего ведущие и ведомые звездочки, гибкие тяговые элементы с расположенными на них асимметрично изогнутыми прутками, причем элеватор состоит из трех гибких элементов, на которых закреплены изогнутые прутки со смещением на среднем тяговом элементе на шаг прутка, а крайние гибкие тяговые элементы снабжены обводными роликами с образованием каскадов пруткового элеватора, где обводные ролики выполнены с боковыми ребордами, причем первая и последняя пары обводных роликов по ходу движения вороха в верхней части пруткового элеватора имеют цилиндрические, а расположенные между ними пары имеют усеченные конические опорные поверхности, на которые установлены гибкие тяговые элементы таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов своими верхними и нижними частями, причем верхние и нижние поверхности контактов гибких тяговых элементов с усеченными коническими опорными поверхностями чередуются как вдоль, так и поперек верхней поверхности элеватора, а на концах прутков, примыкающих к боковым гибким тяговым элементам, автономно друг от друга установлены перекрывающиеся оградительные пластины. На фиг. 1 показан общий вид пруткового элеватора корнеуборочной машины, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 показан разрез А-А на фиг. 2 на фиг. 4 показан разрез В-В на фиг. 2. Элеватор корнеклубнеуборочной машины состоит из трех гибких тяговых элементов 1, 2, 3, на которых жестко закреплены изогнутые прутки 5 (угол изгиба прутка относительно продольной вертикальной плоскости -равен/ 2, где- максимальный угол трения растительных остатков о пруток) со смещением на среднем тяговом элементе 2 на шаг прутков . Установлен элеватор крайними гибкими тяговыми элементами 1,3 на ведущих 4 и ведомых 6 звездочках и обводных роликах 7 и 8, которые выполнены с боковыми ребордами. Первая и последняя пары 7 обводных роликов по ходу движения вороха в верхней части пруткового элеватора имеют цилиндрические, а расположенные между ними пары 8 имеют усеченные конические опорные поверхности, на которые установлены гибкие тяговые элементы 1 и 3 таким образом, что они соприкасаются с усеченными коническими опорными поверхностями каждой пары обводных роликов 8 своими верхними и нижними частями, причем верхние и нижние поверхности контактов гибких тяговых элементов 1 и 3 с усеченными коническими опорными поверхностями роликов 8 чередуются как вдоль, так и поперек верхней поверхности элеватора. При этом вершины услов 2 49172008.12.30 ных конусов каждой пары усеченных конусных опорных поверхностей обращены друг к другу и находятся на их общей оси на расстоянии/ ,где- угол между образующей конуса и его осью симметрии, - толщина гибких элементов 1 и 3. На концах прутков 5, примыкающих к боковым гибким тяговым элементам 1 и 3, автономно друг от друга установлены перекрывающие друг друга оградительные пластины 9. Прутковый элеватор работает следующим образом. Почва поступает на элеватор с подкапывающих рабочих органов в виде двух валков. В момент перехода с подкапывающих органов на элеватор прутки 5 интенсивно воздействуют на почву и благодаря изогнутой форме прутка равномерно распределяют ее по элеватору. Крепление прутков на трех гибких тяговых элементах со смещением на среднем обеспечивает устойчивость прутка при воздействии на почвенный пласт, в то же время за счет движения крайних гибких тяговых элементов 1 и 3 по ведущим 4 и ведомым 6 звездочкам и обводным 7 и 8 роликам обеспечивается интенсивное волнообразное перемещение прутков относительно друг друга как в продольных, так и в поперечных плоскостях. Угол изгиба прутков способствует их самоочищению, так как при указанном волнообразном движении прутков компоненты вороха (корнеплоды, ботва, почва) перемещаются вдоль прутка в различных направлениях при наклонах прутка к горизонту. Перемещение ботвы по прутку исключает нависание ботвы на изгибах прутка, равномерно распределяет ее по элеватору и улучшает условие схода ботвы. Движение почвы относительно прутка способствует переворачиванию почвенных частиц и их просеиванию. При движении крайних гибких тяговых элементов 1 и 3 по обводным роликам 7 и 8, а среднего 2 свободно, образуются каскады элеватора, происходят волнообразные движения прутков как в продольных, так и в поперечных направлениях, в результате чего возникают знакопеременные нагрузки, способствующие разрушению и сепарации почвы. На участках подъема каскадов прутки смещаются друг относительно друга, образуя ступени, что уменьшает скатывание корнеклубнеплодов и повышает транспортирующую способность. Нахождение на концах прутков 5, примыкающих к боковым гибким тяговым элементам 1 и 3, автономно друг от друга установленных перекрывающих друг друга оградительных пластин 9 исключает, в моменты прохождения гибких тяговых элементов 1 и 3 под обводными роликами 8, попадание между ними комков почвы, камней и других посторонних предметов, что существенно увеличивает надежность работы пруткового элеватора, а также исключает выпадение в поперечном направлении с элеватора на поверхность поля клубнеплодов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
