Устройство для определения влажности волокнистых и сыпучих материалов на ленте транспортера

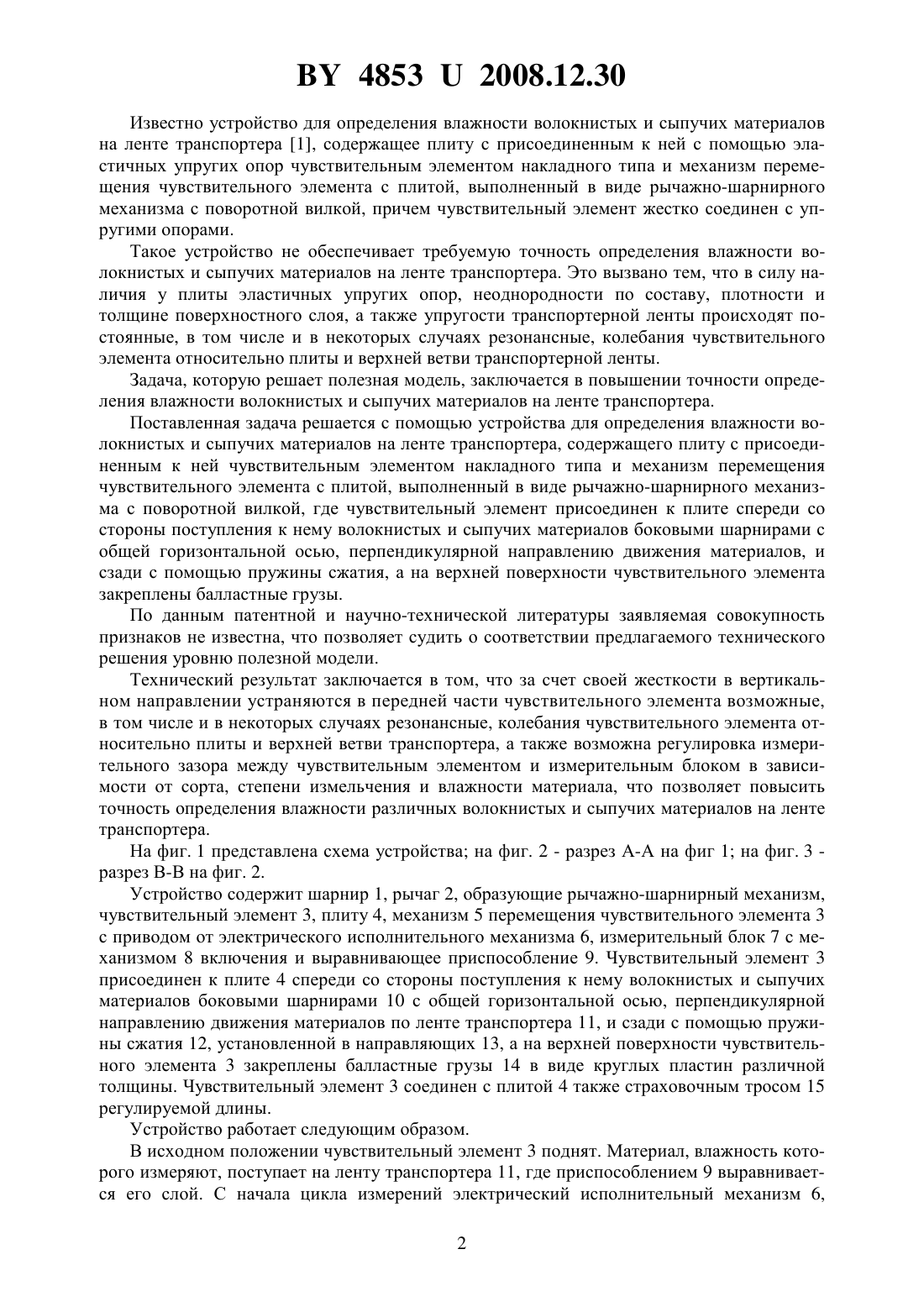

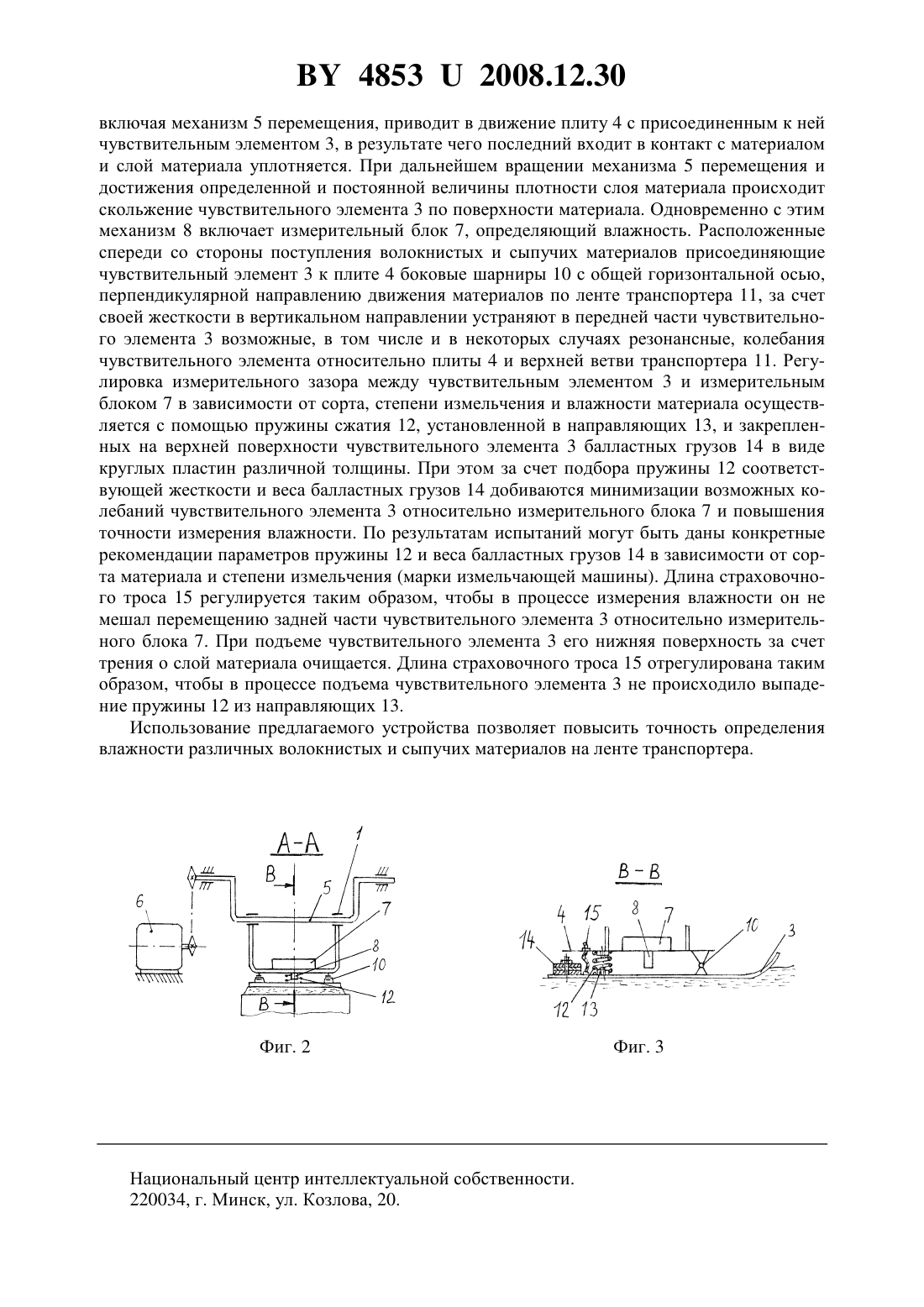

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВЛАЖНОСТИ ВОЛОКНИСТЫХ И СЫПУЧИХ МАТЕРИАЛОВ НА ЛЕНТЕ ТРАНСПОРТЕРА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основина Лариса Григорьевна Агейчик Валерий Александрович Основин Сергей Викторович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устройство для определения влажности волокнистых и сыпучих материалов на ленте транспортера, содержащее плиту с присоединенным к ней чувствительным элементом накладного типа и механизм перемещения чувствительного элемента с плитой, выполненный в виде рычажно-шарнирного механизма с поворотной вилкой, отличающееся тем,что чувствительный элемент присоединен к плите спереди со стороны поступления к нему волокнистых и сыпучих материалов боковыми шарнирами с общей горизонтальной осью,перпендикулярной направлению движения материалов, и сзади с помощью пружины сжатия. 2. Устройство по п. 1, отличающееся тем, что на верхней поверхности чувствительного элемента закреплены балластные грузы. Фиг. 1 Техническое решение относится к области технико-физических измерений и может быть использовано в системах управления сушильных агрегатов сельскохозяйственного назначения. 48532008.12.30 Известно устройство для определения влажности волокнистых и сыпучих материалов на ленте транспортера 1, содержащее плиту с присоединенным к ней с помощью эластичных упругих опор чувствительным элементом накладного типа и механизм перемещения чувствительного элемента с плитой, выполненный в виде рычажно-шарнирного механизма с поворотной вилкой, причем чувствительный элемент жестко соединен с упругими опорами. Такое устройство не обеспечивает требуемую точность определения влажности волокнистых и сыпучих материалов на ленте транспортера. Это вызвано тем, что в силу наличия у плиты эластичных упругих опор, неоднородности по составу, плотности и толщине поверхностного слоя, а также упругости транспортерной ленты происходят постоянные, в том числе и в некоторых случаях резонансные, колебания чувствительного элемента относительно плиты и верхней ветви транспортерной ленты. Задача, которую решает полезная модель, заключается в повышении точности определения влажности волокнистых и сыпучих материалов на ленте транспортера. Поставленная задача решается с помощью устройства для определения влажности волокнистых и сыпучих материалов на ленте транспортера, содержащего плиту с присоединенным к ней чувствительным элементом накладного типа и механизм перемещения чувствительного элемента с плитой, выполненный в виде рычажно-шарнирного механизма с поворотной вилкой, где чувствительный элемент присоединен к плите спереди со стороны поступления к нему волокнистых и сыпучих материалов боковыми шарнирами с общей горизонтальной осью, перпендикулярной направлению движения материалов, и сзади с помощью пружины сжатия, а на верхней поверхности чувствительного элемента закреплены балластные грузы. По данным патентной и научно-технической литературы заявляемая совокупность признаков не известна, что позволяет судить о соответствии предлагаемого технического решения уровню полезной модели. Технический результат заключается в том, что за счет своей жесткости в вертикальном направлении устраняются в передней части чувствительного элемента возможные,в том числе и в некоторых случаях резонансные, колебания чувствительного элемента относительно плиты и верхней ветви транспортера, а также возможна регулировка измерительного зазора между чувствительным элементом и измерительным блоком в зависимости от сорта, степени измельчения и влажности материала, что позволяет повысить точность определения влажности различных волокнистых и сыпучих материалов на ленте транспортера. На фиг. 1 представлена схема устройства на фиг. 2 - разрез А-А на фиг 1 на фиг. 3 разрез В-В на фиг. 2. Устройство содержит шарнир 1, рычаг 2, образующие рычажно-шарнирный механизм,чувствительный элемент 3, плиту 4, механизм 5 перемещения чувствительного элемента 3 с приводом от электрического исполнительного механизма 6, измерительный блок 7 с механизмом 8 включения и выравнивающее приспособление 9. Чувствительный элемент 3 присоединен к плите 4 спереди со стороны поступления к нему волокнистых и сыпучих материалов боковыми шарнирами 10 с общей горизонтальной осью, перпендикулярной направлению движения материалов по ленте транспортера 11, и сзади с помощью пружины сжатия 12, установленной в направляющих 13, а на верхней поверхности чувствительного элемента 3 закреплены балластные грузы 14 в виде круглых пластин различной толщины. Чувствительный элемент 3 соединен с плитой 4 также страховочным тросом 15 регулируемой длины. Устройство работает следующим образом. В исходном положении чувствительный элемент 3 поднят. Материал, влажность которого измеряют, поступает на ленту транспортера 11, где приспособлением 9 выравнивается его слой. С начала цикла измерений электрический исполнительный механизм 6,2 48532008.12.30 включая механизм 5 перемещения, приводит в движение плиту 4 с присоединенным к ней чувствительным элементом 3, в результате чего последний входит в контакт с материалом и слой материала уплотняется. При дальнейшем вращении механизма 5 перемещения и достижения определенной и постоянной величины плотности слоя материала происходит скольжение чувствительного элемента 3 по поверхности материала. Одновременно с этим механизм 8 включает измерительный блок 7, определяющий влажность. Расположенные спереди со стороны поступления волокнистых и сыпучих материалов присоединяющие чувствительный элемент 3 к плите 4 боковые шарниры 10 с общей горизонтальной осью,перпендикулярной направлению движения материалов по ленте транспортера 11, за счет своей жесткости в вертикальном направлении устраняют в передней части чувствительного элемента 3 возможные, в том числе и в некоторых случаях резонансные, колебания чувствительного элемента относительно плиты 4 и верхней ветви транспортера 11. Регулировка измерительного зазора между чувствительным элементом 3 и измерительным блоком 7 в зависимости от сорта, степени измельчения и влажности материала осуществляется с помощью пружины сжатия 12, установленной в направляющих 13, и закрепленных на верхней поверхности чувствительного элемента 3 балластных грузов 14 в виде круглых пластин различной толщины. При этом за счет подбора пружины 12 соответствующей жесткости и веса балластных грузов 14 добиваются минимизации возможных колебаний чувствительного элемента 3 относительно измерительного блока 7 и повышения точности измерения влажности. По результатам испытаний могут быть даны конкретные рекомендации параметров пружины 12 и веса балластных грузов 14 в зависимости от сорта материала и степени измельчения (марки измельчающей машины). Длина страховочного троса 15 регулируется таким образом, чтобы в процессе измерения влажности он не мешал перемещению задней части чувствительного элемента 3 относительно измерительного блока 7. При подъеме чувствительного элемента 3 его нижняя поверхность за счет трения о слой материала очищается. Длина страховочного троса 15 отрегулирована таким образом, чтобы в процессе подъема чувствительного элемента 3 не происходило выпадение пружины 12 из направляющих 13. Использование предлагаемого устройства позволяет повысить точность определения влажности различных волокнистых и сыпучих материалов на ленте транспортера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
