Элеватор

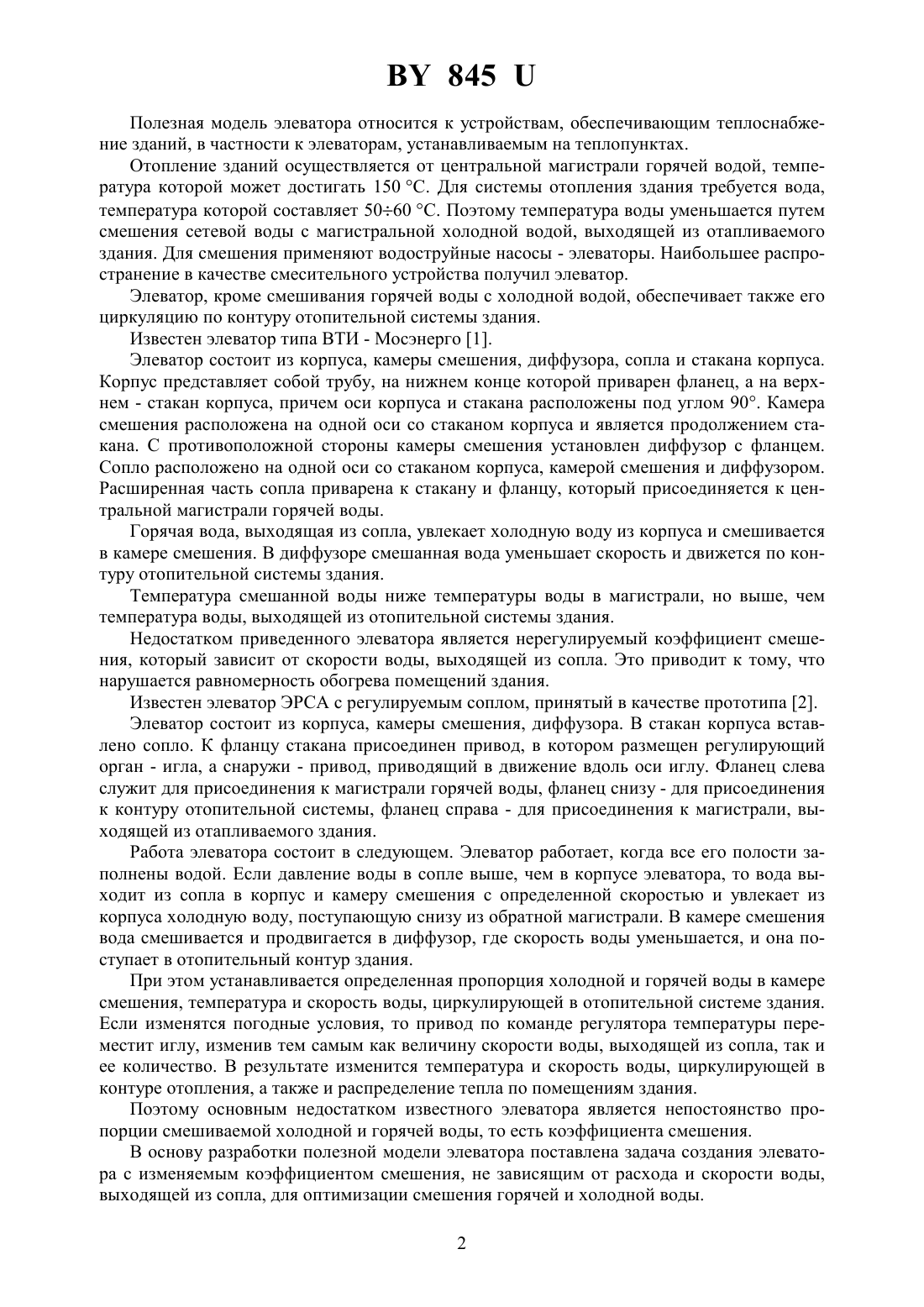

(71) Заявитель Малое внедренческое предприятие КИАРМ(72) Авторы Маргулис Константин Давыдович Кисель Виктор Леонидович Шквирин Дмитрий Леонидович(73) Патентообладатель Малое внедренческое предприятие КИАРМ(57) Элеватор, состоящий из корпуса, камеры смешения, стакана корпуса с регулятором и соплом, и диффузора, отличающийся тем, что в корпусе элеватора установлено устройство, изменяющее или перекрывающее поток воды, подаваемой из обратной магистрали.(56) 1. Витальев В.П. и др. Эксплуатация тепловых пунктов и систем теплопотребления Справочник. - М. Стройиздат, 1988. - С. 205 (аналог). 2. Витальев В.П. и др. Эксплуатация тепловых пунктов и систем теплопотребления Справочник. - М. Стройиздат, 1988. - С. 304 (прототип). 845 Полезная модель элеватора относится к устройствам, обеспечивающим теплоснабжение зданий, в частности к элеваторам, устанавливаемым на теплопунктах. Отопление зданий осуществляется от центральной магистрали горячей водой, температура которой может достигать 150 С. Для системы отопления здания требуется вода,температура которой составляет 5060 С. Поэтому температура воды уменьшается путем смешения сетевой воды с магистральной холодной водой, выходящей из отапливаемого здания. Для смешения применяют водоструйные насосы - элеваторы. Наибольшее распространение в качестве смесительного устройства получил элеватор. Элеватор, кроме смешивания горячей воды с холодной водой, обеспечивает также его циркуляцию по контуру отопительной системы здания. Известен элеватор типа ВТИ - Мосэнерго 1. Элеватор состоит из корпуса, камеры смешения, диффузора, сопла и стакана корпуса. Корпус представляет собой трубу, на нижнем конце которой приварен фланец, а на верхнем - стакан корпуса, причем оси корпуса и стакана расположены под углом 90. Камера смешения расположена на одной оси со стаканом корпуса и является продолжением стакана. С противоположной стороны камеры смешения установлен диффузор с фланцем. Сопло расположено на одной оси со стаканом корпуса, камерой смешения и диффузором. Расширенная часть сопла приварена к стакану и фланцу, который присоединяется к центральной магистрали горячей воды. Горячая вода, выходящая из сопла, увлекает холодную воду из корпуса и смешивается в камере смешения. В диффузоре смешанная вода уменьшает скорость и движется по контуру отопительной системы здания. Температура смешанной воды ниже температуры воды в магистрали, но выше, чем температура воды, выходящей из отопительной системы здания. Недостатком приведенного элеватора является нерегулируемый коэффициент смешения, который зависит от скорости воды, выходящей из сопла. Это приводит к тому, что нарушается равномерность обогрева помещений здания. Известен элеватор ЭРСА с регулируемым соплом, принятый в качестве прототипа 2. Элеватор состоит из корпуса, камеры смешения, диффузора. В стакан корпуса вставлено сопло. К фланцу стакана присоединен привод, в котором размещен регулирующий орган - игла, а снаружи - привод, приводящий в движение вдоль оси иглу. Фланец слева служит для присоединения к магистрали горячей воды, фланец снизу - для присоединения к контуру отопительной системы, фланец справа - для присоединения к магистрали, выходящей из отапливаемого здания. Работа элеватора состоит в следующем. Элеватор работает, когда все его полости заполнены водой. Если давление воды в сопле выше, чем в корпусе элеватора, то вода выходит из сопла в корпус и камеру смешения с определенной скоростью и увлекает из корпуса холодную воду, поступающую снизу из обратной магистрали. В камере смешения вода смешивается и продвигается в диффузор, где скорость воды уменьшается, и она поступает в отопительный контур здания. При этом устанавливается определенная пропорция холодной и горячей воды в камере смешения, температура и скорость воды, циркулирующей в отопительной системе здания. Если изменятся погодные условия, то привод по команде регулятора температуры переместит иглу, изменив тем самым как величину скорости воды, выходящей из сопла, так и ее количество. В результате изменится температура и скорость воды, циркулирующей в контуре отопления, а также и распределение тепла по помещениям здания. Поэтому основным недостатком известного элеватора является непостоянство пропорции смешиваемой холодной и горячей воды, то есть коэффициента смешения. В основу разработки полезной модели элеватора поставлена задача создания элеватора с изменяемым коэффициентом смешения, не зависящим от расхода и скорости воды,выходящей из сопла, для оптимизации смешения горячей и холодной воды. 2 845 Поставленная задача и технический результат достигаются тем, что в корпусе элеватора, состоящем из корпуса, камеры смешения, стакана корпуса с регулятором и соплом, и диффузора, установлено устройство, изменяющее или прекращающее поток воды, подаваемой из обратной магистрали. Общие с прототипом существенные признаки корпус, камера смешения, диффузор и стакан с соплом. Существенные отличительные признаки заявляемой полезной модели элеватора, обеспечивающие получение технического результата, следующие в корпусе элеватора установлено устройство, изменяющее или прекращающее поток холодной воды через корпус. Указанный существенный отличительный признак обеспечивает следующий результат. При установившейся работе системы отопления здания и элеватора происходит определенное оптимальное для этого режима смешивание воды, поступающей из магистрали и через перекрывающее устройство из обратной магистрали. Если изменяется температура в здании, например уменьшается, регулятор температуры подаст больше воды через сопло и коэффициент смешения уменьшится, а это в свою очередь увеличит неравномерность нагрева помещений здания. То есть в тех помещениях, которые расположены ближе к элеватору, температура поднимается выше, чем это необходимо. Для устранения этого явления перекрывающее устройство по команде от датчика температуры, расположенного на обратной магистрали, откроет больше проход в корпус элеватора и коэффициент смешения установится прежний. Такой же результат достигается, если перекрывающее устройство будет работать прерывисто некоторое время полностью закрыто, а потом открыто. На фигуре показан заявляемый элеватор, состоящий из корпуса 1, камеры смешения 2 и диффузора 3. В стакан корпуса 4 вставлено сопло 5. К корпусу 1 снизу присоединено устройство 6, изменяющее или перекрывающее поток воды. Таким устройством может быть регулирующая заслонка с приводом 7 или электромагнитный клапан. Фланцем 8 элеватор присоединяется к магистрали, фланцем 9 - к контуру отопительной системы здания, фланцем 10 - к магистрали, выходящей из отапливаемого здания. Перекрывающее устройство 6 может полностью открыть проход в корпус 1 элеватора, закрыть полностью или частично. Элеватор устанавливается в теплопункте между прямой и обратной магистралями подачи воды в отапливаемое помещение. Из прямой магистрали по стрелке А под давлением подается горячая вода, температуру которой перед входом в здание необходимо снизить. Поэтому из обратной магистрали по стрелке Б подводится вода, которая уже охладилась в здании. Горячая вода выходит из сопла 5 с определенной скоростью и увлекает за собой холодную воду из корпуса 1 в камеру смешения 2 и проходит дальше через диффузор 3 в отопительную систему здания. В результате смешивания горячей и холодной воды в отопительную систему поступает вода необходимой температуры, а соотношение количества холодной и горячей воды задает перекрывающее устройство 6, управляемое регулятором температуры, датчик которого расположен в контрольном помещении. Если изменяется давление воды в прямой магистрали, например увеличивается, то скорость воды, выходящей из сопла 5, увеличивается, а коэффициент смешения уменьшается. Для устранения этой диспропорции регулятор температуры дает команду регулирующему устройству 6 больше открыться и таким образом восстановить прежний режим системы отопления. Элеватор применим в коммунальном хозяйстве городов и поселков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
