Погрузчик-транспортировщик рулонов

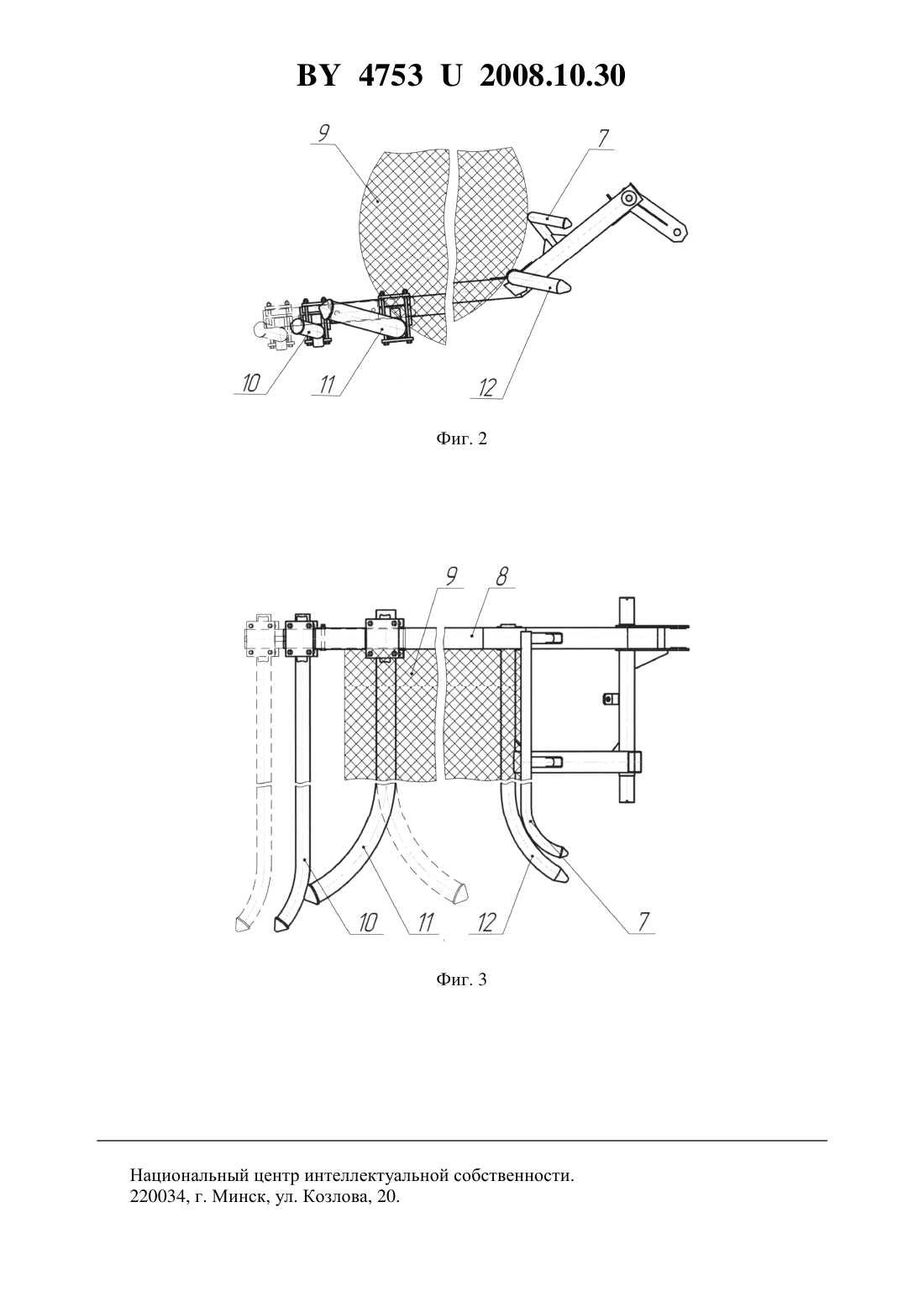

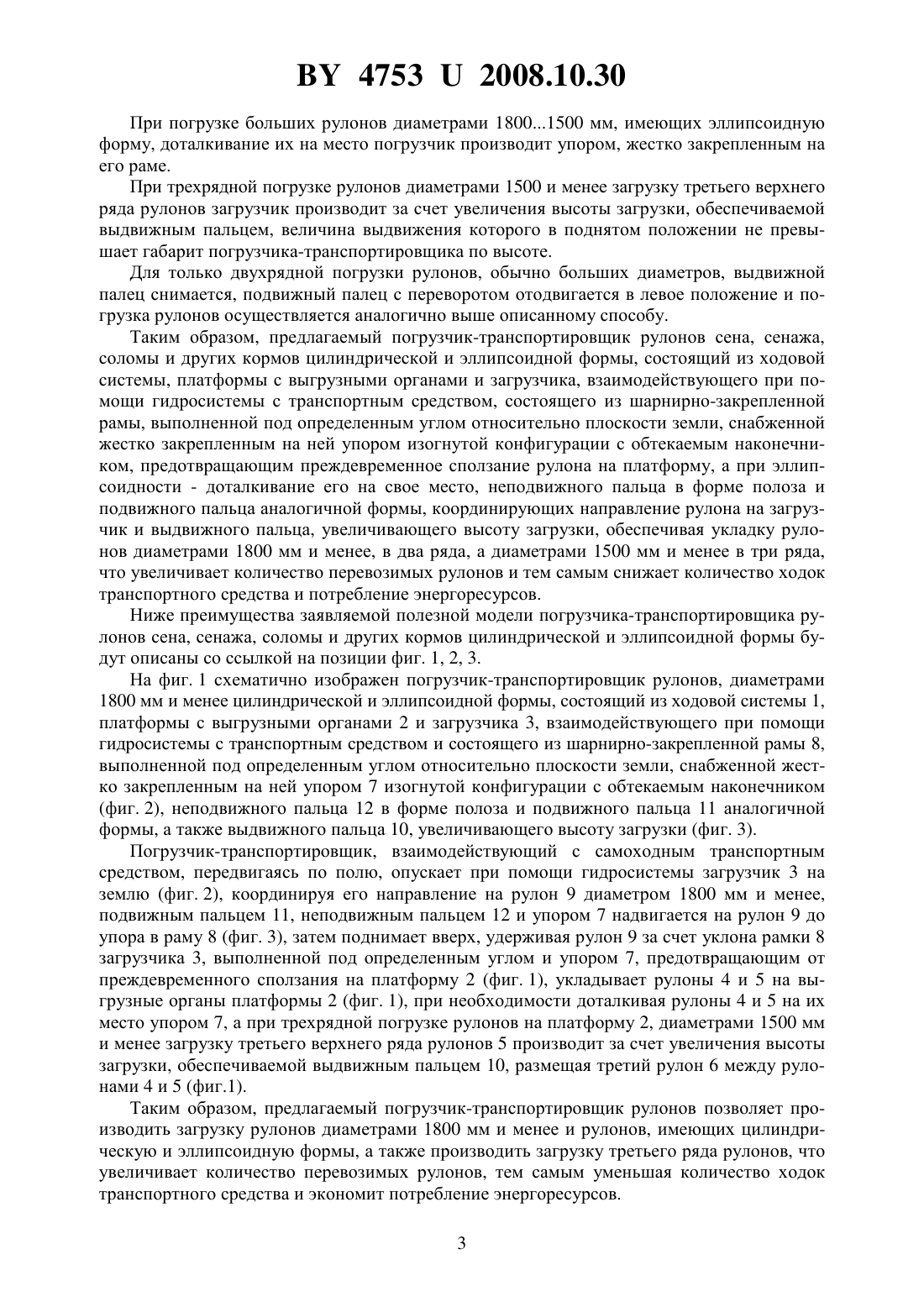

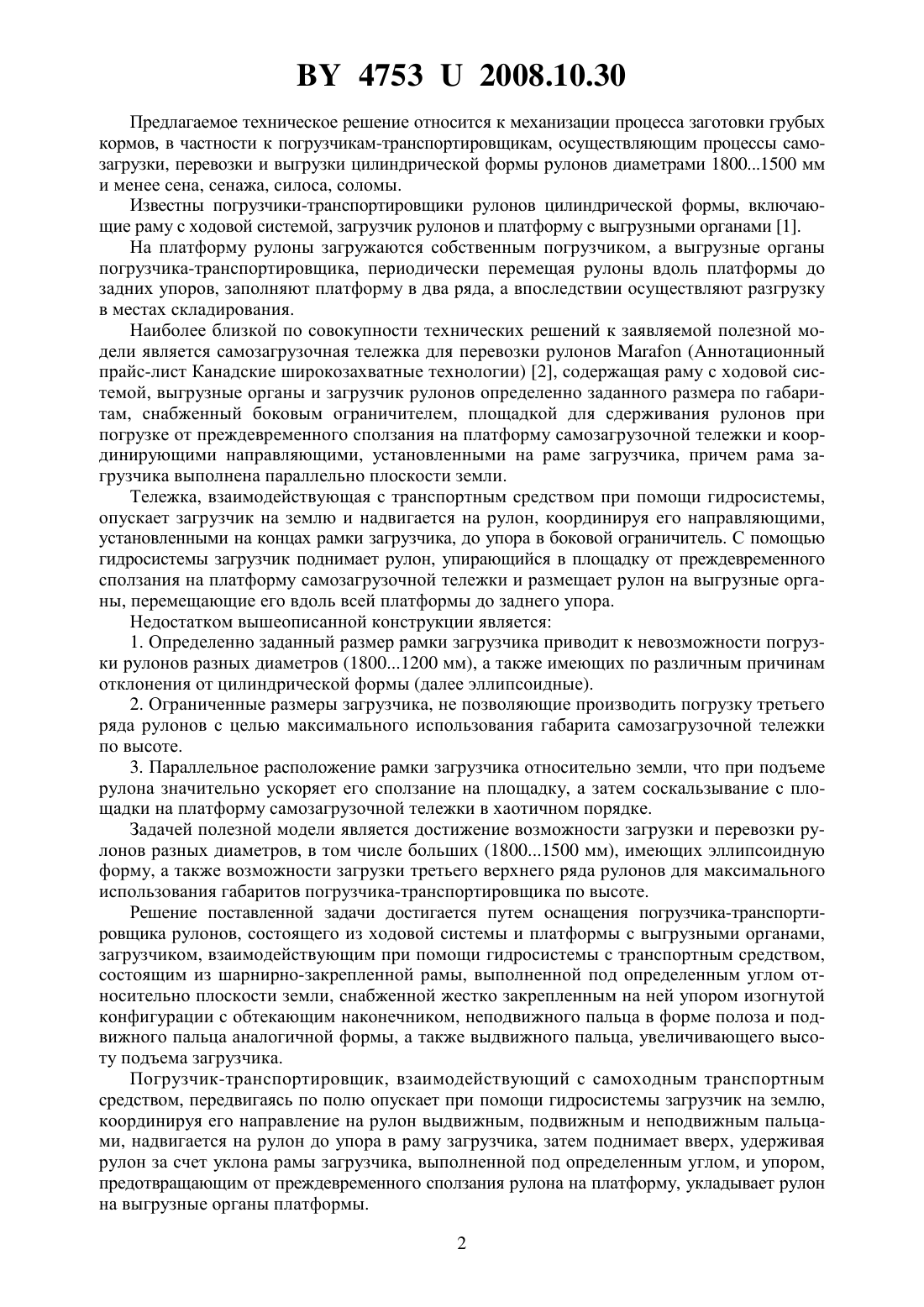

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Бобруйскагромаш(72) Авторы Громов Николай Петрович Пахилко Евгений Поликарпович Пешко Алексей Еремеевич(73) Патентообладатель Открытое акционерное общество Бобруйскагромаш(57) Погрузчик-транспортировщик рулонов, содержащий раму с ходовой системой, выгрузные органы и загрузчик рулонов, отличающийся тем, что загрузчик рулонов выполнен в виде шарнирно закрепленной рамы, расположенной под определенным углом относительно плоскости земли и снабженной жестко закрепленным упором изогнутой конфигурации с обтекаемым наконечником, неподвижного пальца в форме полоза, подвижного пальца аналогичной формы и выдвижного пальца.(56) 1. Самозагружающийся транспортер -25. Проспект. 2. Самозагрузочная тележка для перевозки рулонов /Аннотационный прайслист Канадские широкозахватные технологии ЛБР-ГРУПП. 47532008.10.30 Предлагаемое техническое решение относится к механизации процесса заготовки грубых кормов, в частности к погрузчикам-транспортировщикам, осуществляющим процессы самозагрузки, перевозки и выгрузки цилиндрической формы рулонов диаметрами 18001500 мм и менее сена, сенажа, силоса, соломы. Известны погрузчики-транспортировщики рулонов цилиндрической формы, включающие раму с ходовой системой, загрузчик рулонов и платформу с выгрузными органами 1. На платформу рулоны загружаются собственным погрузчиком, а выгрузные органы погрузчика-транспортировщика, периодически перемещая рулоны вдоль платформы до задних упоров, заполняют платформу в два ряда, а впоследствии осуществляют разгрузку в местах складирования. Наиболее близкой по совокупности технических решений к заявляемой полезной модели является самозагрузочная тележка для перевозки рулонов(Аннотационный прайс-лист Канадские широкозахватные технологии) 2, содержащая раму с ходовой системой, выгрузные органы и загрузчик рулонов определенно заданного размера по габаритам, снабженный боковым ограничителем, площадкой для сдерживания рулонов при погрузке от преждевременного сползания на платформу самозагрузочной тележки и координирующими направляющими, установленными на раме загрузчика, причем рама загрузчика выполнена параллельно плоскости земли. Тележка, взаимодействующая с транспортным средством при помощи гидросистемы,опускает загрузчик на землю и надвигается на рулон, координируя его направляющими,установленными на концах рамки загрузчика, до упора в боковой ограничитель. С помощью гидросистемы загрузчик поднимает рулон, упирающийся в площадку от преждевременного сползания на платформу самозагрузочной тележки и размещает рулон на выгрузные органы, перемещающие его вдоль всей платформы до заднего упора. Недостатком вышеописанной конструкции является 1. Определенно заданный размер рамки загрузчика приводит к невозможности погрузки рулонов разных диаметров (18001200 мм), а также имеющих по различным причинам отклонения от цилиндрической формы (далее эллипсоидные). 2. Ограниченные размеры загрузчика, не позволяющие производить погрузку третьего ряда рулонов с целью максимального использования габарита самозагрузочной тележки по высоте. 3. Параллельное расположение рамки загрузчика относительно земли, что при подъеме рулона значительно ускоряет его сползание на площадку, а затем соскальзывание с площадки на платформу самозагрузочной тележки в хаотичном порядке. Задачей полезной модели является достижение возможности загрузки и перевозки рулонов разных диаметров, в том числе больших (18001500 мм), имеющих эллипсоидную форму, а также возможности загрузки третьего верхнего ряда рулонов для максимального использования габаритов погрузчика-транспортировщика по высоте. Решение поставленной задачи достигается путем оснащения погрузчика-транспортировщика рулонов, состоящего из ходовой системы и платформы с выгрузными органами,загрузчиком, взаимодействующим при помощи гидросистемы с транспортным средством,состоящим из шарнирно-закрепленной рамы, выполненной под определенным углом относительно плоскости земли, снабженной жестко закрепленным на ней упором изогнутой конфигурации с обтекающим наконечником, неподвижного пальца в форме полоза и подвижного пальца аналогичной формы, а также выдвижного пальца, увеличивающего высоту подъема загрузчика. Погрузчик-транспортировщик, взаимодействующий с самоходным транспортным средством, передвигаясь по полю опускает при помощи гидросистемы загрузчик на землю,координируя его направление на рулон выдвижным, подвижным и неподвижным пальцами, надвигается на рулон до упора в раму загрузчика, затем поднимает вверх, удерживая рулон за счет уклона рамы загрузчика, выполненной под определенным углом, и упором,предотвращающим от преждевременного сползания рулона на платформу, укладывает рулон на выгрузные органы платформы. 2 47532008.10.30 При погрузке больших рулонов диаметрами 18001500 мм, имеющих эллипсоидную форму, доталкивание их на место погрузчик производит упором, жестко закрепленным на его раме. При трехрядной погрузке рулонов диаметрами 1500 и менее загрузку третьего верхнего ряда рулонов загрузчик производит за счет увеличения высоты загрузки, обеспечиваемой выдвижным пальцем, величина выдвижения которого в поднятом положении не превышает габарит погрузчика-транспортировщика по высоте. Для только двухрядной погрузки рулонов, обычно больших диаметров, выдвижной палец снимается, подвижный палец с переворотом отодвигается в левое положение и погрузка рулонов осуществляется аналогично выше описанному способу. Таким образом, предлагаемый погрузчик-транспортировщик рулонов сена, сенажа,соломы и других кормов цилиндрической и эллипсоидной формы, состоящий из ходовой системы, платформы с выгрузными органами и загрузчика, взаимодействующего при помощи гидросистемы с транспортным средством, состоящего из шарнирно-закрепленной рамы, выполненной под определенным углом относительно плоскости земли, снабженной жестко закрепленным на ней упором изогнутой конфигурации с обтекаемым наконечником, предотвращающим преждевременное сползание рулона на платформу, а при эллипсоидности - доталкивание его на свое место, неподвижного пальца в форме полоза и подвижного пальца аналогичной формы, координирующих направление рулона на загрузчик и выдвижного пальца, увеличивающего высоту загрузки, обеспечивая укладку рулонов диаметрами 1800 мм и менее, в два ряда, а диаметрами 1500 мм и менее в три ряда,что увеличивает количество перевозимых рулонов и тем самым снижает количество ходок транспортного средства и потребление энергоресурсов. Ниже преимущества заявляемой полезной модели погрузчика-транспортировщика рулонов сена, сенажа, соломы и других кормов цилиндрической и эллипсоидной формы будут описаны со ссылкой на позиции фиг. 1, 2, 3. На фиг. 1 схематично изображен погрузчик-транспортировщик рулонов, диаметрами 1800 мм и менее цилиндрической и эллипсоидной формы, состоящий из ходовой системы 1,платформы с выгрузными органами 2 и загрузчика 3, взаимодействующего при помощи гидросистемы с транспортным средством и состоящего из шарнирно-закрепленной рамы 8,выполненной под определенным углом относительно плоскости земли, снабженной жестко закрепленным на ней упором 7 изогнутой конфигурации с обтекаемым наконечником(фиг. 2), неподвижного пальца 12 в форме полоза и подвижного пальца 11 аналогичной формы, а также выдвижного пальца 10, увеличивающего высоту загрузки (фиг. 3). Погрузчик-транспортировщик, взаимодействующий с самоходным транспортным средством, передвигаясь по полю, опускает при помощи гидросистемы загрузчик 3 на землю (фиг. 2), координируя его направление на рулон 9 диаметром 1800 мм и менее,подвижным пальцем 11, неподвижным пальцем 12 и упором 7 надвигается на рулон 9 до упора в раму 8 (фиг. 3), затем поднимает вверх, удерживая рулон 9 за счет уклона рамки 8 загрузчика 3, выполненной под определенным углом и упором 7, предотвращающим от преждевременного сползания на платформу 2 (фиг. 1), укладывает рулоны 4 и 5 на выгрузные органы платформы 2 (фиг. 1), при необходимости доталкивая рулоны 4 и 5 на их место упором 7, а при трехрядной погрузке рулонов на платформу 2, диаметрами 1500 мм и менее загрузку третьего верхнего ряда рулонов 5 производит за счет увеличения высоты загрузки, обеспечиваемой выдвижным пальцем 10, размещая третий рулон 6 между рулонами 4 и 5 (фиг.1). Таким образом, предлагаемый погрузчик-транспортировщик рулонов позволяет производить загрузку рулонов диаметрами 1800 мм и менее и рулонов, имеющих цилиндрическую и эллипсоидную формы, а также производить загрузку третьего ряда рулонов, что увеличивает количество перевозимых рулонов, тем самым уменьшая количество ходок транспортного средства и экономит потребление энергоресурсов. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
