Мешок с клапаном

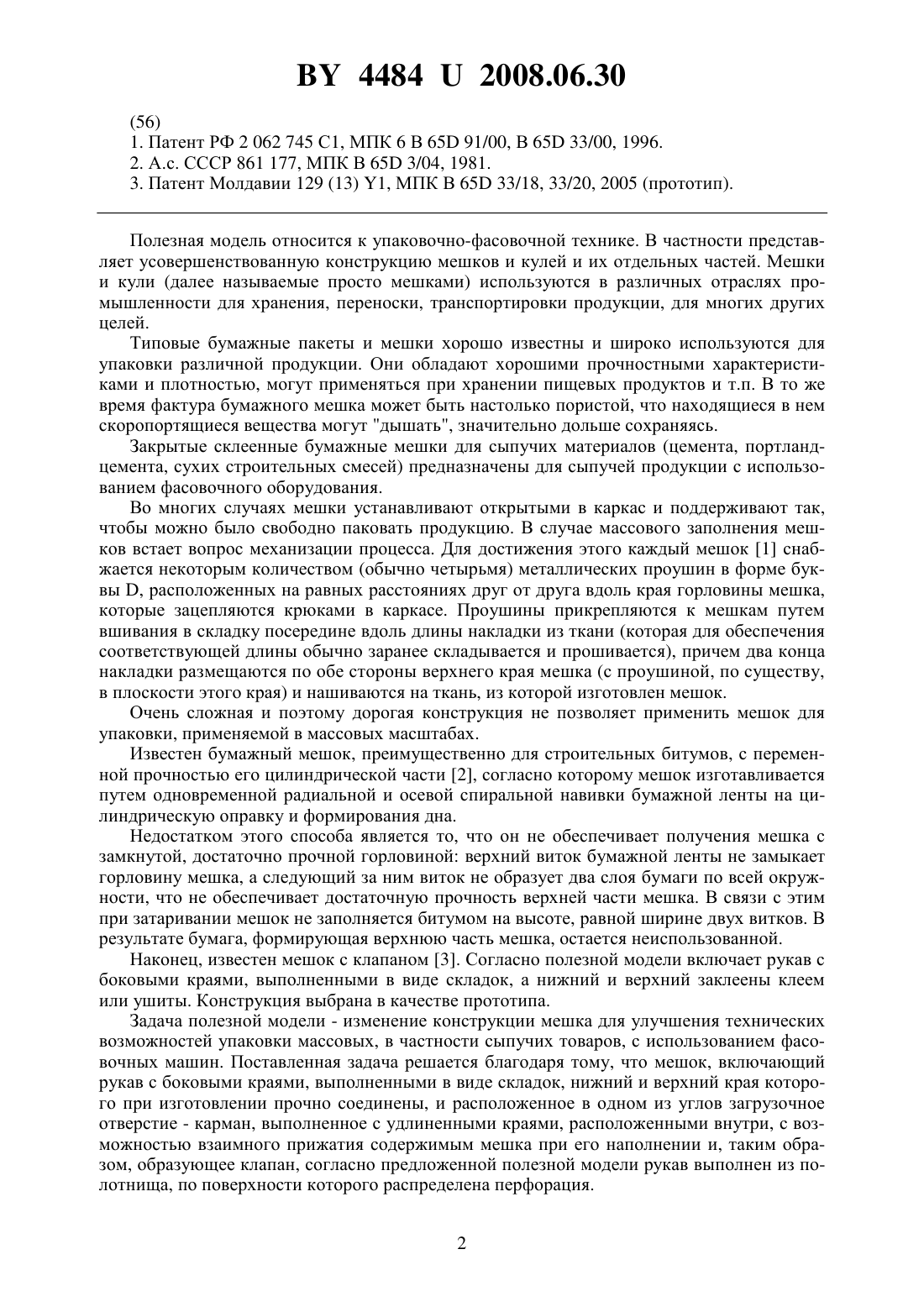

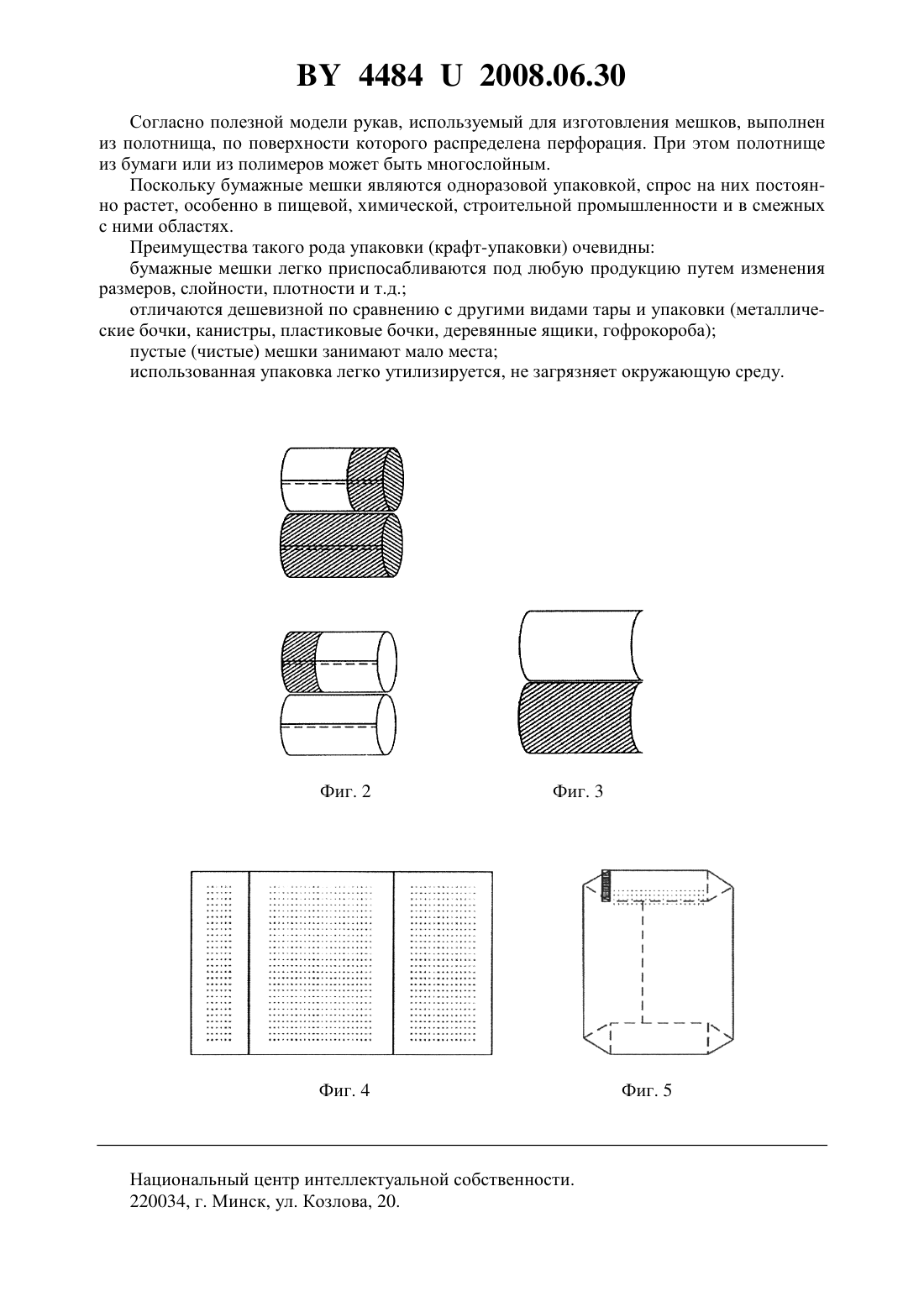

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лисицин Александр Тимофеевич(72) Автор Лисицин Александр Тимофеевич(73) Патентообладатель Лисицин Александр Тимофеевич(57) 1. Мешок, включающий рукав с боковыми краями, выполненными в виде складок,нижний и верхний края которого прочно соединены, и расположенное в одном из углов загрузочное отверстие - карман, выполненное с удлиненными краями, расположенными внутри, с возможностью взаимного прижатия содержимым мешка при его наполнении и,таким образом, образующее клапан, отличающийся тем, что рукав выполнен из полотнища, по поверхности которого распределена перфорация. 2. Мешок по п. 1, отличающийся тем, что полотнище выполнено многослойным. 3. Мешок по п. 1 или 2, отличающийся тем, что полотнище выполнено из бумаги. 4. Мешок по п. 1 или 2, отличающийся тем, что полотнище выполнено из полимеров. 5. Мешок по одному из п. 1-4, отличающийся тем, что клапан установлен в отверстие, образованное при формировании верхнего дна мешка, и представляет собой лист,свернутый в трубу в виде манжеты. 6. Мешок по одному из п. 1-4, отличающийся тем, что клапан установлен в отверстие, образованное при формировании верхнего дна мешка, и представляет собой лист,сложенный в виде желоба. 7. Мешок по одному из п. 1-5, отличающийся тем, что клапан выполнен одинарным по всей длине. 8. Мешок по одному из п. 1-5, отличающийся тем, что клапан выполнен двойным по всей длине. 9. Мешок по одному из п. 1-5, отличающийся тем, что клапан выполнен двойным лишь на части длины.(56) 1. Патент РФ 2 062 745 С 1, МПК 6 В 65 91/00, В 65 33/00, 1996. 2. А.с. СССР 861 177, МПК В 65 3/04, 1981. 3. Патент Молдавии 129 (13) 1, МПК В 65 33/18, 33/20, 2005 (прототип). Полезная модель относится к упаковочно-фасовочной технике. В частности представляет усовершенствованную конструкцию мешков и кулей и их отдельных частей. Мешки и кули (далее называемые просто мешками) используются в различных отраслях промышленности для хранения, переноски, транспортировки продукции, для многих других целей. Типовые бумажные пакеты и мешки хорошо известны и широко используются для упаковки различной продукции. Они обладают хорошими прочностными характеристиками и плотностью, могут применяться при хранении пищевых продуктов и т.п. В то же время фактура бумажного мешка может быть настолько пористой, что находящиеся в нем скоропортящиеся вещества могут дышать, значительно дольше сохраняясь. Закрытые склеенные бумажные мешки для сыпучих материалов (цемента, портландцемента, сухих строительных смесей) предназначены для сыпучей продукции с использованием фасовочного оборудования. Во многих случаях мешки устанавливают открытыми в каркас и поддерживают так,чтобы можно было свободно паковать продукцию. В случае массового заполнения мешков встает вопрос механизации процесса. Для достижения этого каждый мешок 1 снабжается некоторым количеством (обычно четырьмя) металлических проушин в форме буквы , расположенных на равных расстояниях друг от друга вдоль края горловины мешка,которые зацепляются крюками в каркасе. Проушины прикрепляются к мешкам путем вшивания в складку посередине вдоль длины накладки из ткани (которая для обеспечения соответствующей длины обычно заранее складывается и прошивается), причем два конца накладки размещаются по обе стороны верхнего края мешка (с проушиной, по существу,в плоскости этого края) и нашиваются на ткань, из которой изготовлен мешок. Очень сложная и поэтому дорогая конструкция не позволяет применить мешок для упаковки, применяемой в массовых масштабах. Известен бумажный мешок, преимущественно для строительных битумов, с переменной прочностью его цилиндрической части 2, согласно которому мешок изготавливается путем одновременной радиальной и осевой спиральной навивки бумажной ленты на цилиндрическую оправку и формирования дна. Недостатком этого способа является то, что он не обеспечивает получения мешка с замкнутой, достаточно прочной горловиной верхний виток бумажной ленты не замыкает горловину мешка, а следующий за ним виток не образует два слоя бумаги по всей окружности, что не обеспечивает достаточную прочность верхней части мешка. В связи с этим при затаривании мешок не заполняется битумом на высоте, равной ширине двух витков. В результате бумага, формирующая верхнюю часть мешка, остается неиспользованной. Наконец, известен мешок с клапаном 3. Согласно полезной модели включает рукав с боковыми краями, выполненными в виде складок, а нижний и верхний заклеены клеем или ушиты. Конструкция выбрана в качестве прототипа. Задача полезной модели - изменение конструкции мешка для улучшения технических возможностей упаковки массовых, в частности сыпучих товаров, с использованием фасовочных машин. Поставленная задача решается благодаря тому, что мешок, включающий рукав с боковыми краями, выполненными в виде складок, нижний и верхний края которого при изготовлении прочно соединены, и расположенное в одном из углов загрузочное отверстие - карман, выполненное с удлиненными краями, расположенными внутри, с возможностью взаимного прижатия содержимым мешка при его наполнении и, таким образом, образующее клапан, согласно предложенной полезной модели рукав выполнен из полотнища, по поверхности которого распределена перфорация. 2 44842008.06.30 При этом полотнище из бумаги или из полимеров может быть выполнено многослойным. Клапан мешка установлен в отверстие, образованное при формировании верхнего его дна, и представляет собой лист, свернутый в трубу в виде манжеты. Лист может быть сложен в виде желоба. Клапан в зависимости от пакуемой продукции рекомендуется выполнять одинарным либо двойным по всей его длине. В ряде случаев клапан может быть выполнен двойным лишь на части длины. Может быть сделано так, что в карман введен весь клапан или только его часть. В последнем случае выступающая часть клапана может быть как двойной, так и одинарной с последующим подгибом. Техническим результатом использования полезной модели является расширение области применения упаковочных средств в виде мешков или пакетов с использованием фасовочных машин. Конструкция мешка предназначена для решения ряда проблем, сопутствующих упаковке. Мешок вместе с заполнением пакуемым продуктом быстро надувается. Повышенное давление создает противодействие потоку и препятствует заполнению мешка. К тому же края отверстия под действием приложенных усилий могут сместиться. Для того чтобы снизить влияние повышенного внутреннего давления, для изготовления мешка используют пористую или перфорированную бумагу и другой листовой материал, включая полимеры. Перфорацию наносят на весь лист или на его часть. В случае применения многослойных мешков перфорация может быть нанесена на все или только на некоторые листы. При этом многослойные комбинации могут быть как монотипными (только из бумаги,только из полимеров), так и смешанными. Товарный вид бумажного мешка может быть значительно улучшен цветной печатью на его поверхности, содержащей информацию об упакованном материале, его количестве и назначении, инструкциями об употреблении и прочими необходимыми сведениями, стимулирующими сбыт. Для печати может быть применен лист повышенного качества. Сущность предлагаемого устройства проиллюстрирована фиг. 1-5 на примере возможной конструкции мешка и его клапана. На фиг. 1 показана компоновка мешка в заполненном закрытом положении. На фиг. 2 и 3 представлены схемы клапанов. На фиг. 4 представлена перфорация слоев (вид одного развернутого слоя). На фиг. 5 представлена перфорация клапана мешка бумажного. Мешок 1 представляет собой некоторую часть рукава с боковыми краями, выполненными в виде складок. Нижний и верхний края рукава при изготовлении прочно соединены. В одном из углов мешка 1 расположено загрузочное отверстие 2 - карман, выполненное с удлиненными краями, расположенными внутри мешка 1. При наполнении мешка 1 края отверстия 2 - кармана - взаимно прижимаются содержимым и образуют клапан. Клапан мешка 1 установлен в отверстие 2 - карман, образованное при формировании верхнего дна, и представляет собой лист, свернутый в трубу в виде манжеты (фиг. 2). Выступающая из мешка часть клапана - двойная (различие показано штриховкой). Скрытая в мешке часть клапана - одинарная. Либо выступающая из мешка часть клапана - одинарная, а скрытая в мешке часть клапана - двойная. Лист может быть сложен в виде желоба (фиг. 3). Рукав может быть выполнен из полотнища (фиг. 4), по участкам поверхности которого распределена перфорация. Клапан в зависимости от пакуемой продукции рекомендуется выполнять одинарным либо двойным по всей его длине. В ряде случаев клапан может быть выполнен двойным лишь на части длины. Может быть также сделано так, что в отверстие 2 введен весь клапан или только его часть. В последнем случае выступающая часть клапана может быть как двойной, так и одинарной с последующим подгибом. 3 44842008.06.30 Согласно полезной модели рукав, используемый для изготовления мешков, выполнен из полотнища, по поверхности которого распределена перфорация. При этом полотнище из бумаги или из полимеров может быть многослойным. Поскольку бумажные мешки являются одноразовой упаковкой, спрос на них постоянно растет, особенно в пищевой, химической, строительной промышленности и в смежных с ними областях. Преимущества такого рода упаковки (крафт-упаковки) очевидны бумажные мешки легко приспосабливаются под любую продукцию путем изменения размеров, слойности, плотности и т.д. отличаются дешевизной по сравнению с другими видами тары и упаковки (металлические бочки, канистры, пластиковые бочки, деревянные ящики, гофрокороба) пустые (чистые) мешки занимают мало места использованная упаковка легко утилизируется, не загрязняет окружающую среду. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
