Эргометр

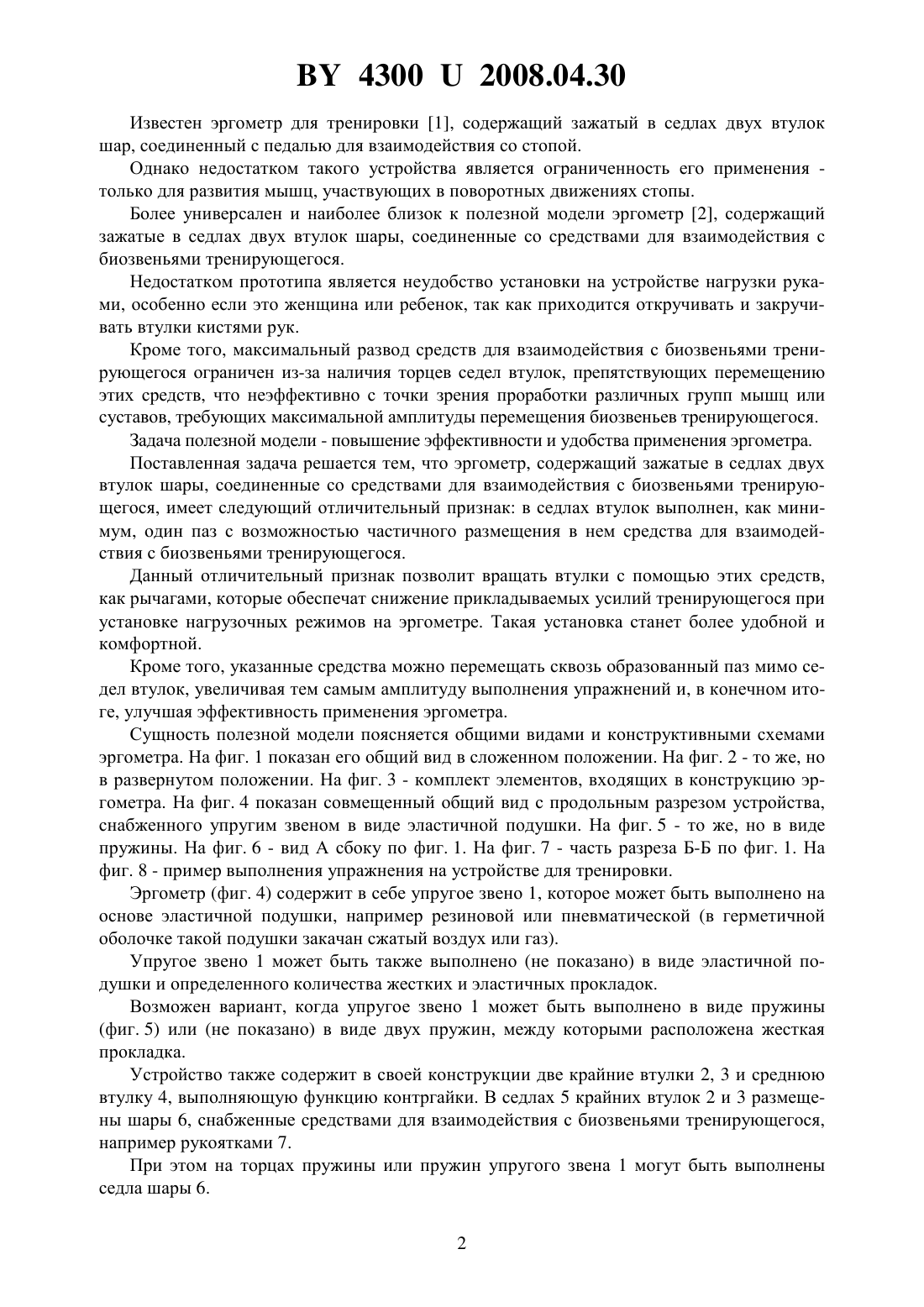

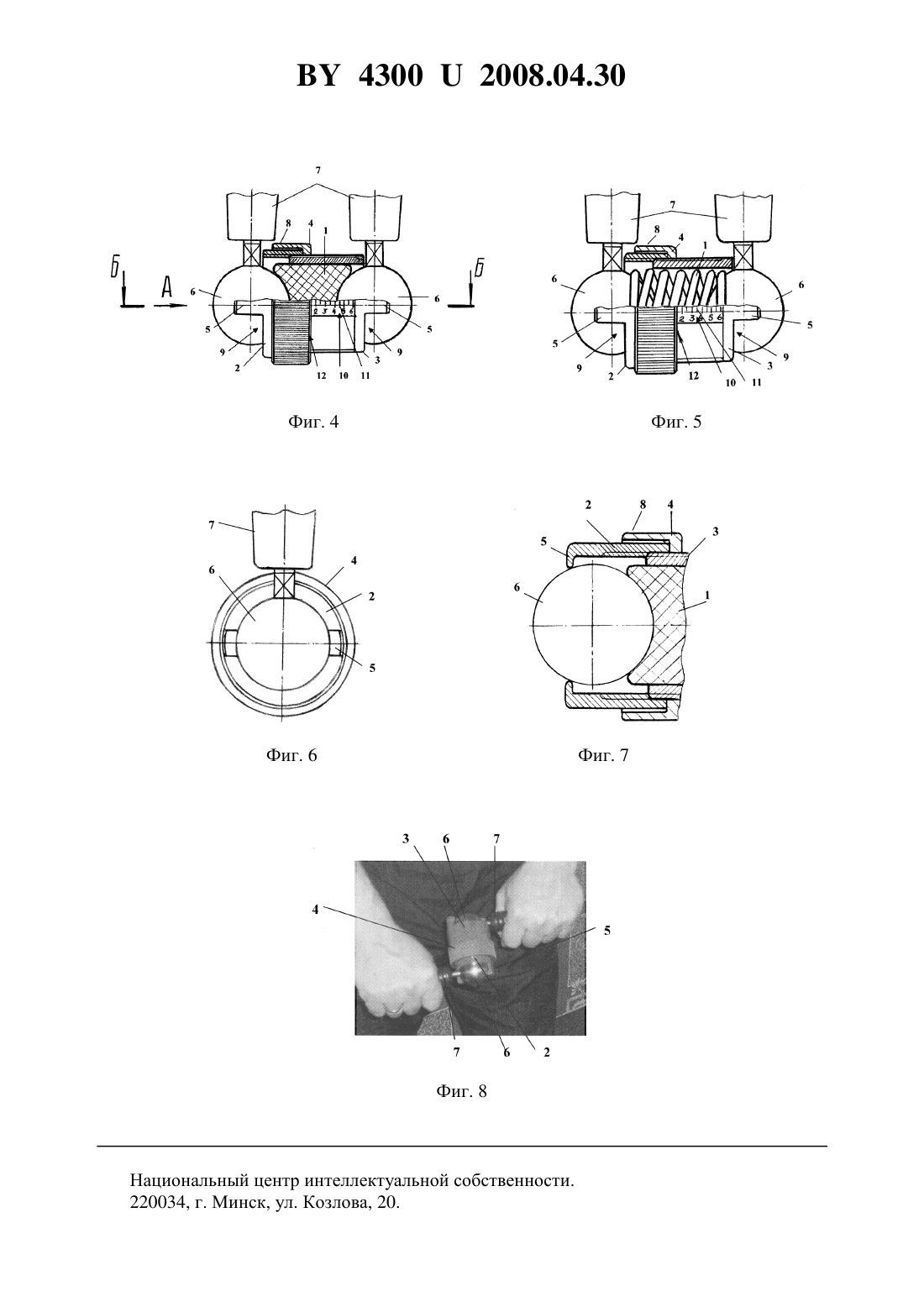

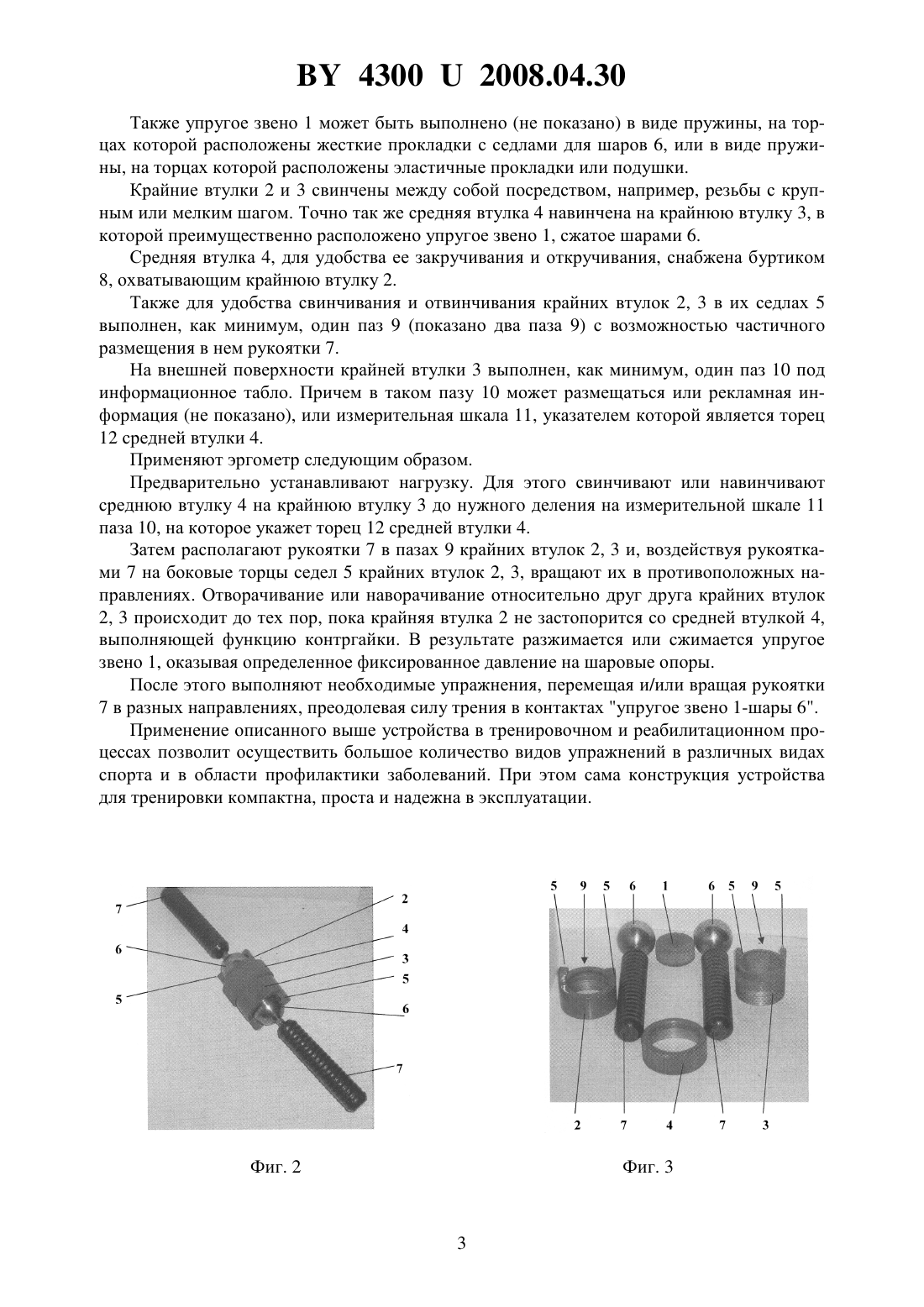

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Павлович Александр Эдуардович(72) Автор Павлович Александр Эдуардович(73) Патентообладатель Павлович Александр Эдуардович(57) Эргометр, содержащий зажатые в седлах двух втулок шары, соединенные со средствами для взаимодействия с биозвеньями тренирующегося, отличающийся тем, что в седлах втулок выполнен, как минимум, один паз с возможностью частичного размещения в нем средства для взаимодействия с биозвеньями тренирующегося.(56) 1. Юшкевич Т.П., Васюк В.Е. и Буланов В.А. Применение технических средств в обучении и тренировке спортсменов. - Мн. Полымя, 1987. - С. 130-131, рис. 136. 2. Патент 840 , МПК А 63 В 21/00, приоритет от 2002.07.26. опубл. 2003.03.30 Фиг. 1 Полезная модель относится в основном к области спорта и физической культуры. Устройство по полезной модели может быть применено в тренировочном или реабилитационном процессе для развития различных групп мышц, укрепления связок, повышения силовых показателей тренирующихся, их силовой выносливости, а также для укрепления сердечно-сосудистой системы. 43002008.04.30 Известен эргометр для тренировки 1, содержащий зажатый в седлах двух втулок шар, соединенный с педалью для взаимодействия со стопой. Однако недостатком такого устройства является ограниченность его применения только для развития мышц, участвующих в поворотных движениях стопы. Более универсален и наиболее близок к полезной модели эргометр 2, содержащий зажатые в седлах двух втулок шары, соединенные со средствами для взаимодействия с биозвеньями тренирующегося. Недостатком прототипа является неудобство установки на устройстве нагрузки руками, особенно если это женщина или ребенок, так как приходится откручивать и закручивать втулки кистями рук. Кроме того, максимальный развод средств для взаимодействия с биозвеньями тренирующегося ограничен из-за наличия торцев седел втулок, препятствующих перемещению этих средств, что неэффективно с точки зрения проработки различных групп мышц или суставов, требующих максимальной амплитуды перемещения биозвеньев тренирующегося. Задача полезной модели - повышение эффективности и удобства применения эргометра. Поставленная задача решается тем, что эргометр, содержащий зажатые в седлах двух втулок шары, соединенные со средствами для взаимодействия с биозвеньями тренирующегося, имеет следующий отличительный признак в седлах втулок выполнен, как минимум, один паз с возможностью частичного размещения в нем средства для взаимодействия с биозвеньями тренирующегося. Данный отличительный признак позволит вращать втулки с помощью этих средств,как рычагами, которые обеспечат снижение прикладываемых усилий тренирующегося при установке нагрузочных режимов на эргометре. Такая установка станет более удобной и комфортной. Кроме того, указанные средства можно перемещать сквозь образованный паз мимо седел втулок, увеличивая тем самым амплитуду выполнения упражнений и, в конечном итоге, улучшая эффективность применения эргометра. Сущность полезной модели поясняется общими видами и конструктивными схемами эргометра. На фиг. 1 показан его общий вид в сложенном положении. На фиг. 2 - то же, но в развернутом положении. На фиг. 3 - комплект элементов, входящих в конструкцию эргометра. На фиг. 4 показан совмещенный общий вид с продольным разрезом устройства,снабженного упругим звеном в виде эластичной подушки. На фиг. 5 - то же, но в виде пружины. На фиг. 6 - вид А сбоку по фиг. 1. На фиг. 7 - часть разреза Б-Б по фиг. 1. На фиг. 8 - пример выполнения упражнения на устройстве для тренировки. Эргометр (фиг. 4) содержит в себе упругое звено 1, которое может быть выполнено на основе эластичной подушки, например резиновой или пневматической (в герметичной оболочке такой подушки закачан сжатый воздух или газ). Упругое звено 1 может быть также выполнено (не показано) в виде эластичной подушки и определенного количества жестких и эластичных прокладок. Возможен вариант, когда упругое звено 1 может быть выполнено в виде пружины(фиг. 5) или (не показано) в виде двух пружин, между которыми расположена жесткая прокладка. Устройство также содержит в своей конструкции две крайние втулки 2, 3 и среднюю втулку 4, выполняющую функцию контргайки. В седлах 5 крайних втулок 2 и 3 размещены шары 6, снабженные средствами для взаимодействия с биозвеньями тренирующегося,например рукоятками 7. При этом на торцах пружины или пружин упругого звена 1 могут быть выполнены седла шары 6. 2 43002008.04.30 Также упругое звено 1 может быть выполнено (не показано) в виде пружины, на торцах которой расположены жесткие прокладки с седлами для шаров 6, или в виде пружины, на торцах которой расположены эластичные прокладки или подушки. Крайние втулки 2 и 3 свинчены между собой посредством, например, резьбы с крупным или мелким шагом. Точно так же средняя втулка 4 навинчена на крайнюю втулку 3, в которой преимущественно расположено упругое звено 1, сжатое шарами 6. Средняя втулка 4, для удобства ее закручивания и откручивания, снабжена буртиком 8, охватывающим крайнюю втулку 2. Также для удобства свинчивания и отвинчивания крайних втулок 2, 3 в их седлах 5 выполнен, как минимум, один паз 9 (показано два паза 9) с возможностью частичного размещения в нем рукоятки 7. На внешней поверхности крайней втулки 3 выполнен, как минимум, один паз 10 под информационное табло. Причем в таком пазу 10 может размещаться или рекламная информация (не показано), или измерительная шкала 11, указателем которой является торец 12 средней втулки 4. Применяют эргометр следующим образом. Предварительно устанавливают нагрузку. Для этого свинчивают или навинчивают среднюю втулку 4 на крайнюю втулку 3 до нужного деления на измерительной шкале 11 паза 10, на которое укажет торец 12 средней втулки 4. Затем располагают рукоятки 7 в пазах 9 крайних втулок 2, 3 и, воздействуя рукоятками 7 на боковые торцы седел 5 крайних втулок 2, 3, вращают их в противоположных направлениях. Отворачивание или наворачивание относительно друг друга крайних втулок 2, 3 происходит до тех пор, пока крайняя втулка 2 не застопорится со средней втулкой 4,выполняющей функцию контргайки. В результате разжимается или сжимается упругое звено 1, оказывая определенное фиксированное давление на шаровые опоры. После этого выполняют необходимые упражнения, перемещая и/или вращая рукоятки 7 в разных направлениях, преодолевая силу трения в контактах упругое звено 1-шары 6. Применение описанного выше устройства в тренировочном и реабилитационном процессах позволит осуществить большое количество видов упражнений в различных видах спорта и в области профилактики заболеваний. При этом сама конструкция устройства для тренировки компактна, проста и надежна в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
