Сосуд со световым эффектом

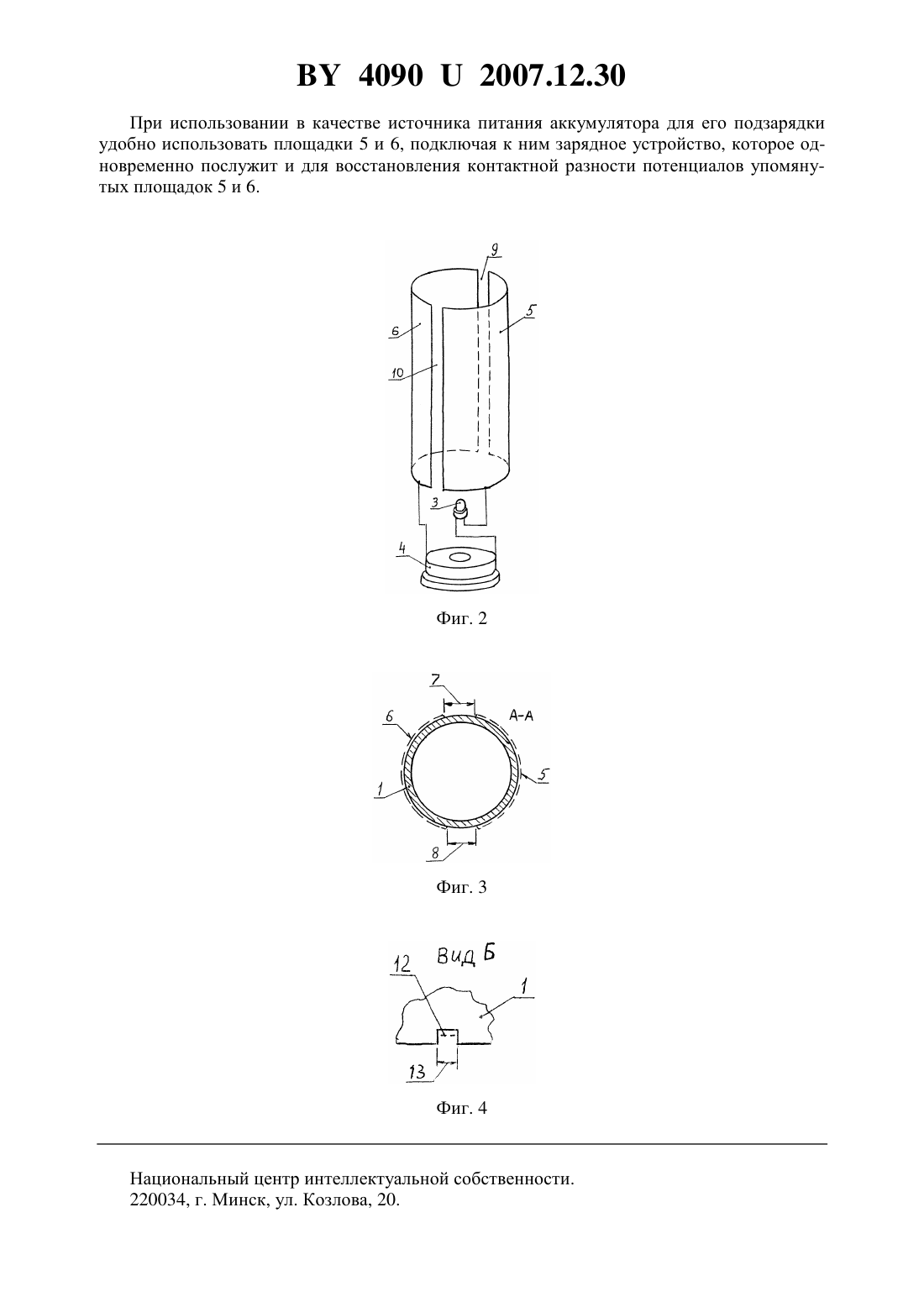

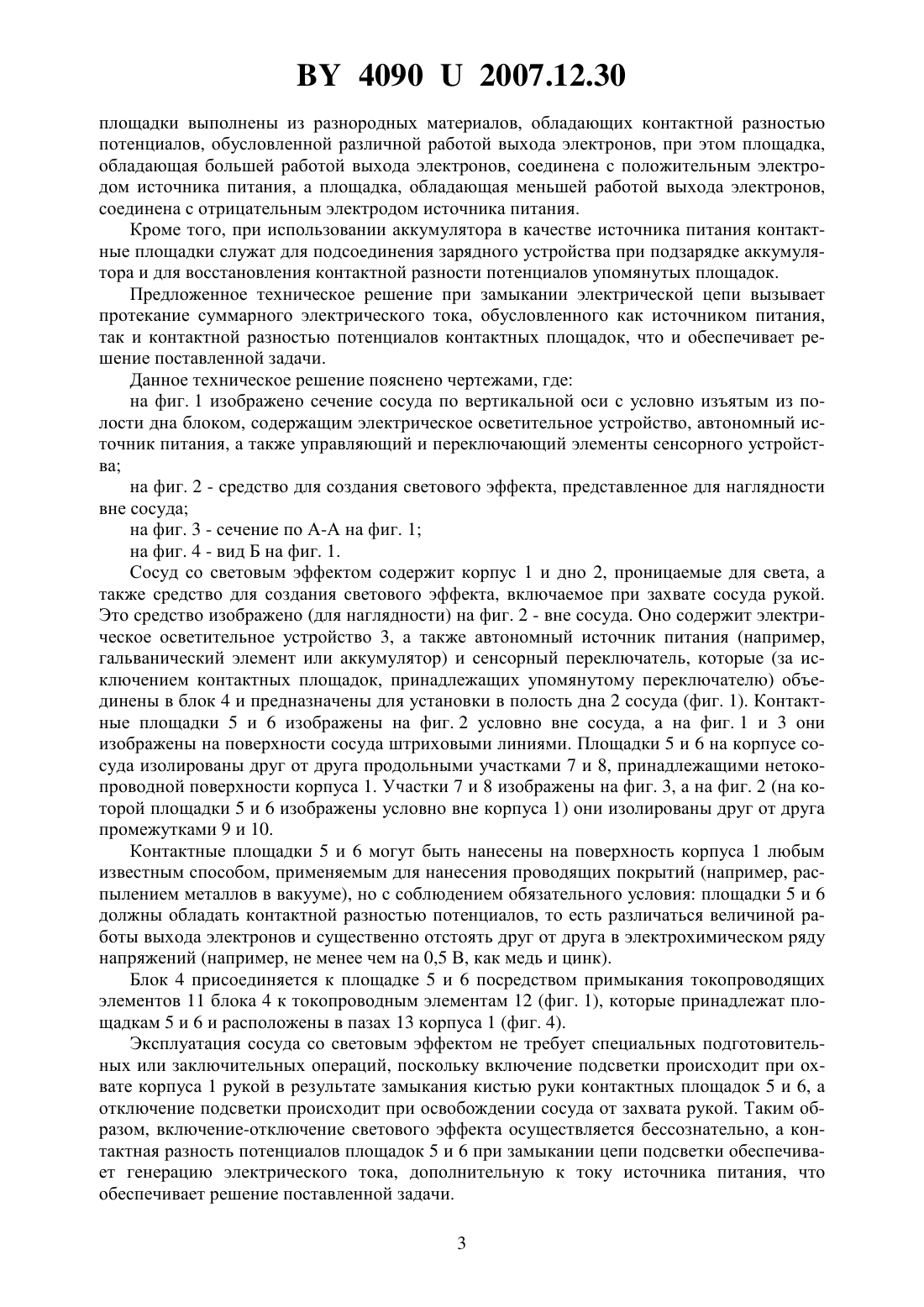

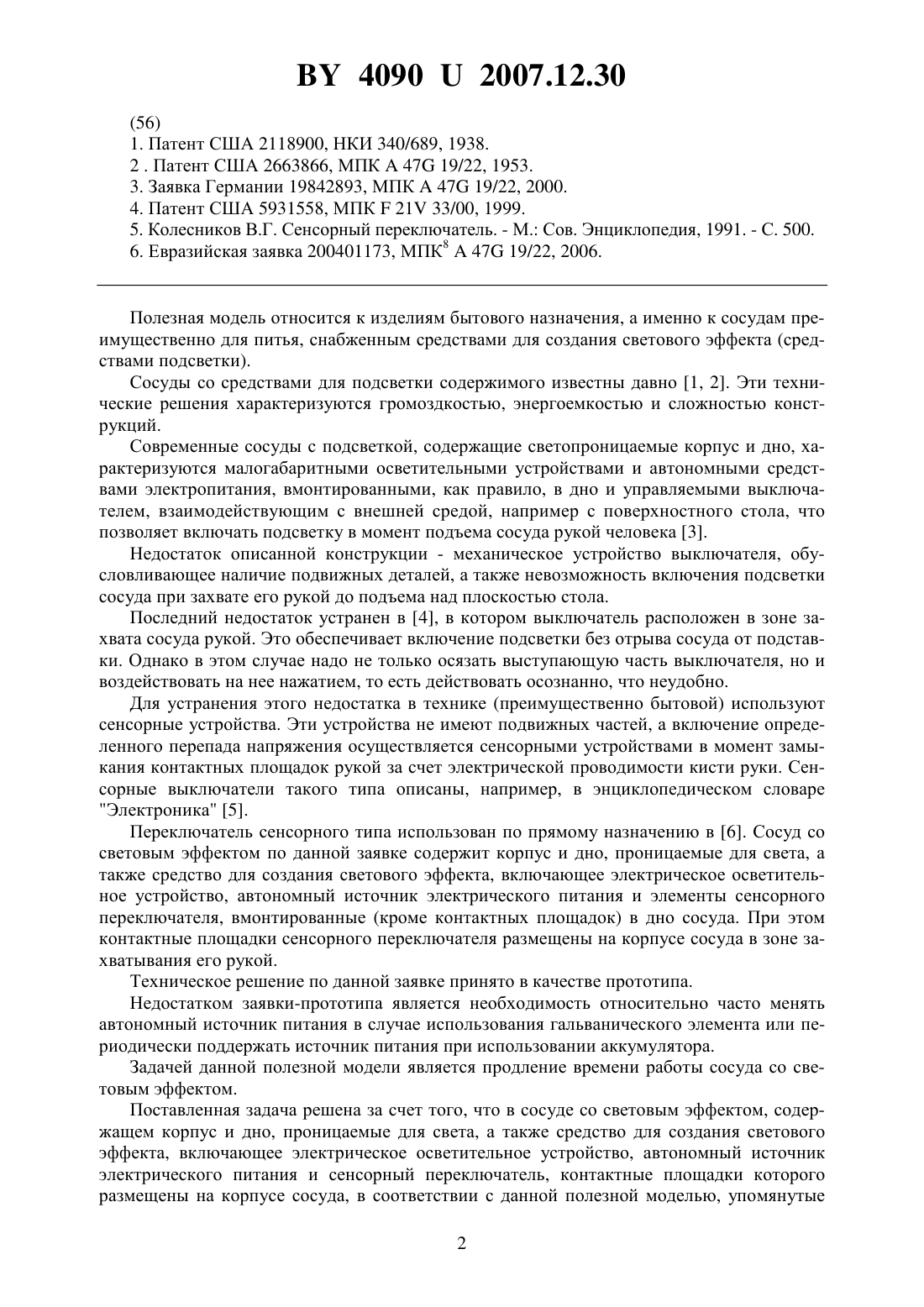

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСУД СО СВЕТОВЫМ ЭФФЕКТОМ(71) Заявитель Вольский Юрий Вячеславович(72) Авторы Вольский Юрий Вячеславович Дюбо Иван Владимирович(73) Патентообладатель Вольский Юрий Вячеславович(57) 1. Сосуд со световым эффектом, содержащий корпус и дно, проницаемые для света, а также средство для создания светового эффекта, включающее электрическое осветительное устройство, автономный источник электрического питания и сенсорный переключатель, контактные площадки которого размещены на корпусе сосуда, отличающийся тем,что упомянутые площадки выполнены из разнородных материалов, обладающих контактной разностью потенциалов, при этом площадка, обладающая большей работой выхода электронов, соединена с положительным электродом источника питания, а площадка, обладающая меньшей работой выхода электронов, соединена с отрицательным электродом источника питания. 2. Сосуд по п. 1, отличающийся тем, что контактные площадки сенсорного переключателя дополнительно служат для подключения выводных электродов зарядного устройства, предназначенного для подзарядки аккумулятора при использовании последнего в качестве источника электрического питания и для восстановления контактной разности потенциалов упомянутых площадок.(56) 1. Патент США 2118900, НКИ 340/689, 1938. 2 . Патент США 2663866, МПК 47 19/22, 1953. 3. Заявка Германии 19842893, МПК 47 19/22, 2000. 4. Патент США 5931558, МПК 21 33/00, 1999. 5. Колесников В.Г. Сенсорный переключатель. - М. Сов. Энциклопедия, 1991. - С. 500. 6. Евразийская заявка 200401173, МПК 847 19/22, 2006. Полезная модель относится к изделиям бытового назначения, а именно к сосудам преимущественно для питья, снабженным средствами для создания светового эффекта (средствами подсветки). Сосуды со средствами для подсветки содержимого известны давно 1, 2. Эти технические решения характеризуются громоздкостью, энергоемкостью и сложностью конструкций. Современные сосуды с подсветкой, содержащие светопроницаемые корпус и дно, характеризуются малогабаритными осветительными устройствами и автономными средствами электропитания, вмонтированными, как правило, в дно и управляемыми выключателем, взаимодействующим с внешней средой, например с поверхностного стола, что позволяет включать подсветку в момент подъема сосуда рукой человека 3. Недостаток описанной конструкции - механическое устройство выключателя, обусловливающее наличие подвижных деталей, а также невозможность включения подсветки сосуда при захвате его рукой до подъема над плоскостью стола. Последний недостаток устранен в 4, в котором выключатель расположен в зоне захвата сосуда рукой. Это обеспечивает включение подсветки без отрыва сосуда от подставки. Однако в этом случае надо не только осязать выступающую часть выключателя, но и воздействовать на нее нажатием, то есть действовать осознанно, что неудобно. Для устранения этого недостатка в технике (преимущественно бытовой) используют сенсорные устройства. Эти устройства не имеют подвижных частей, а включение определенного перепада напряжения осуществляется сенсорными устройствами в момент замыкания контактных площадок рукой за счет электрической проводимости кисти руки. Сенсорные выключатели такого типа описаны, например, в энциклопедическом словаре Электроника 5. Переключатель сенсорного типа использован по прямому назначению в 6. Сосуд со световым эффектом по данной заявке содержит корпус и дно, проницаемые для света, а также средство для создания светового эффекта, включающее электрическое осветительное устройство, автономный источник электрического питания и элементы сенсорного переключателя, вмонтированные (кроме контактных площадок) в дно сосуда. При этом контактные площадки сенсорного переключателя размещены на корпусе сосуда в зоне захватывания его рукой. Техническое решение по данной заявке принято в качестве прототипа. Недостатком заявки-прототипа является необходимость относительно часто менять автономный источник питания в случае использования гальванического элемента или периодически поддержать источник питания при использовании аккумулятора. Задачей данной полезной модели является продление времени работы сосуда со световым эффектом. Поставленная задача решена за счет того, что в сосуде со световым эффектом, содержащем корпус и дно, проницаемые для света, а также средство для создания светового эффекта, включающее электрическое осветительное устройство, автономный источник электрического питания и сенсорный переключатель, контактные площадки которого размещены на корпусе сосуда, в соответствии с данной полезной моделью, упомянутые 2 40902007.12.30 площадки выполнены из разнородных материалов, обладающих контактной разностью потенциалов, обусловленной различной работой выхода электронов, при этом площадка,обладающая большей работой выхода электронов, соединена с положительным электродом источника питания, а площадка, обладающая меньшей работой выхода электронов,соединена с отрицательным электродом источника питания. Кроме того, при использовании аккумулятора в качестве источника питания контактные площадки служат для подсоединения зарядного устройства при подзарядке аккумулятора и для восстановления контактной разности потенциалов упомянутых площадок. Предложенное техническое решение при замыкании электрической цепи вызывает протекание суммарного электрического тока, обусловленного как источником питания,так и контактной разностью потенциалов контактных площадок, что и обеспечивает решение поставленной задачи. Данное техническое решение пояснено чертежами, где на фиг. 1 изображено сечение сосуда по вертикальной оси с условно изъятым из полости дна блоком, содержащим электрическое осветительное устройство, автономный источник питания, а также управляющий и переключающий элементы сенсорного устройства на фиг. 2 - средство для создания светового эффекта, представленное для наглядности вне сосуда на фиг. 3 - сечение по А-А на фиг. 1 на фиг. 4 - вид Б на фиг. 1. Сосуд со световым эффектом содержит корпус 1 и дно 2, проницаемые для света, а также средство для создания светового эффекта, включаемое при захвате сосуда рукой. Это средство изображено (для наглядности) на фиг. 2 - вне сосуда. Оно содержит электрическое осветительное устройство 3, а также автономный источник питания (например,гальванический элемент или аккумулятор) и сенсорный переключатель, которые (за исключением контактных площадок, принадлежащих упомянутому переключателю) объединены в блок 4 и предназначены для установки в полость дна 2 сосуда (фиг. 1). Контактные площадки 5 и 6 изображены на фиг. 2 условно вне сосуда, а на фиг. 1 и 3 они изображены на поверхности сосуда штриховыми линиями. Площадки 5 и 6 на корпусе сосуда изолированы друг от друга продольными участками 7 и 8, принадлежащими нетокопроводной поверхности корпуса 1. Участки 7 и 8 изображены на фиг. 3, а на фиг. 2 (на которой площадки 5 и 6 изображены условно вне корпуса 1) они изолированы друг от друга промежутками 9 и 10. Контактные площадки 5 и 6 могут быть нанесены на поверхность корпуса 1 любым известным способом, применяемым для нанесения проводящих покрытий (например, распылением металлов в вакууме), но с соблюдением обязательного условия площадки 5 и 6 должны обладать контактной разностью потенциалов, то есть различаться величиной работы выхода электронов и существенно отстоять друг от друга в электрохимическом ряду напряжений (например, не менее чем на 0,5 В, как медь и цинк). Блок 4 присоединяется к площадке 5 и 6 посредством примыкания токопроводящих элементов 11 блока 4 к токопроводным элементам 12 (фиг. 1), которые принадлежат площадкам 5 и 6 и расположены в пазах 13 корпуса 1 (фиг. 4). Эксплуатация сосуда со световым эффектом не требует специальных подготовительных или заключительных операций, поскольку включение подсветки происходит при охвате корпуса 1 рукой в результате замыкания кистью руки контактных площадок 5 и 6, а отключение подсветки происходит при освобождении сосуда от захвата рукой. Таким образом, включение-отключение светового эффекта осуществляется бессознательно, а контактная разность потенциалов площадок 5 и 6 при замыкании цепи подсветки обеспечивает генерацию электрического тока, дополнительную к току источника питания, что обеспечивает решение поставленной задачи. 3 40902007.12.30 При использовании в качестве источника питания аккумулятора для его подзарядки удобно использовать площадки 5 и 6, подключая к ним зарядное устройство, которое одновременно послужит и для восстановления контактной разности потенциалов упомянутых площадок 5 и 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
