Стенд для неразрушающего контроля компрессоров с эффектом перезапуска в “горячем состоянии”

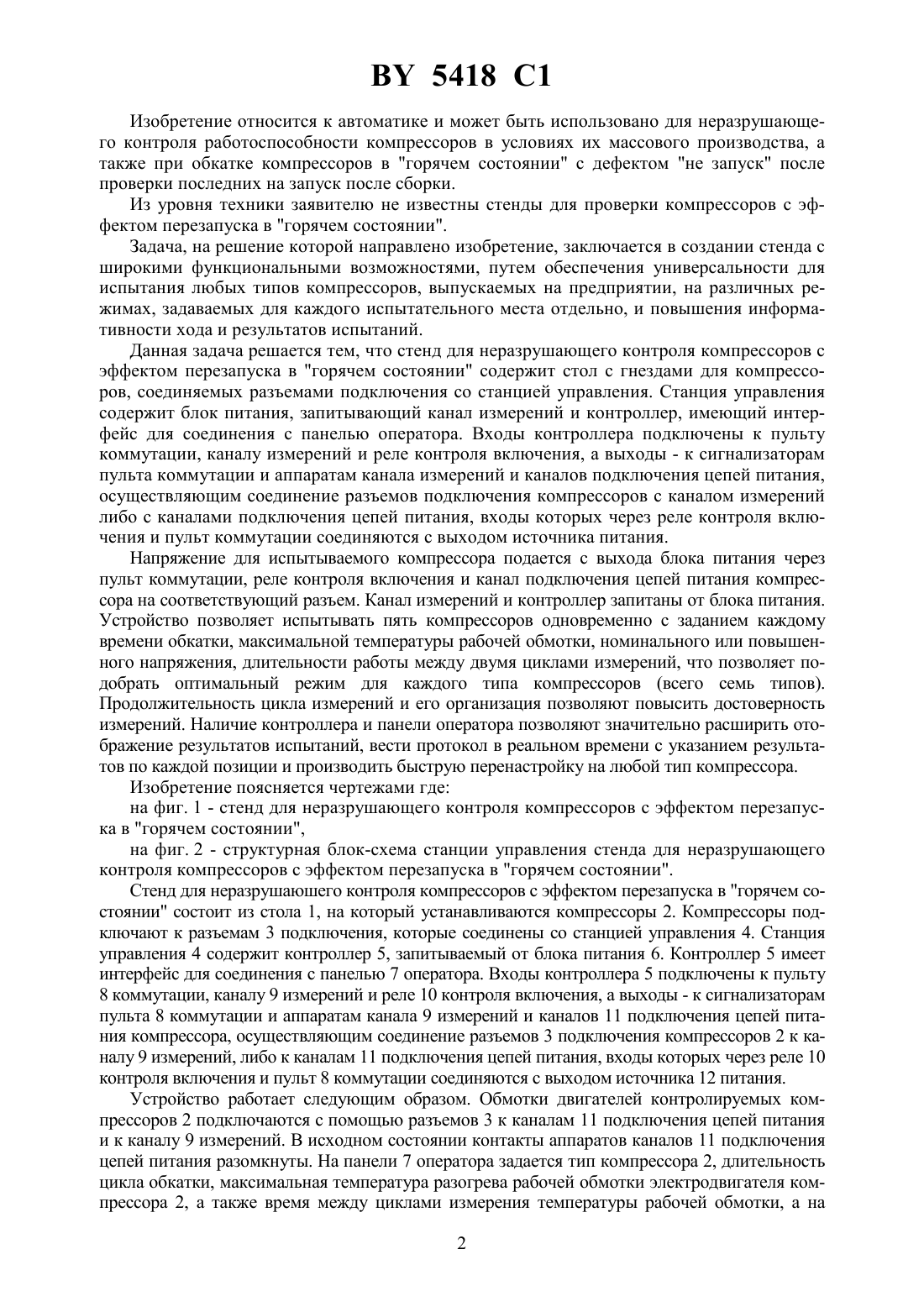

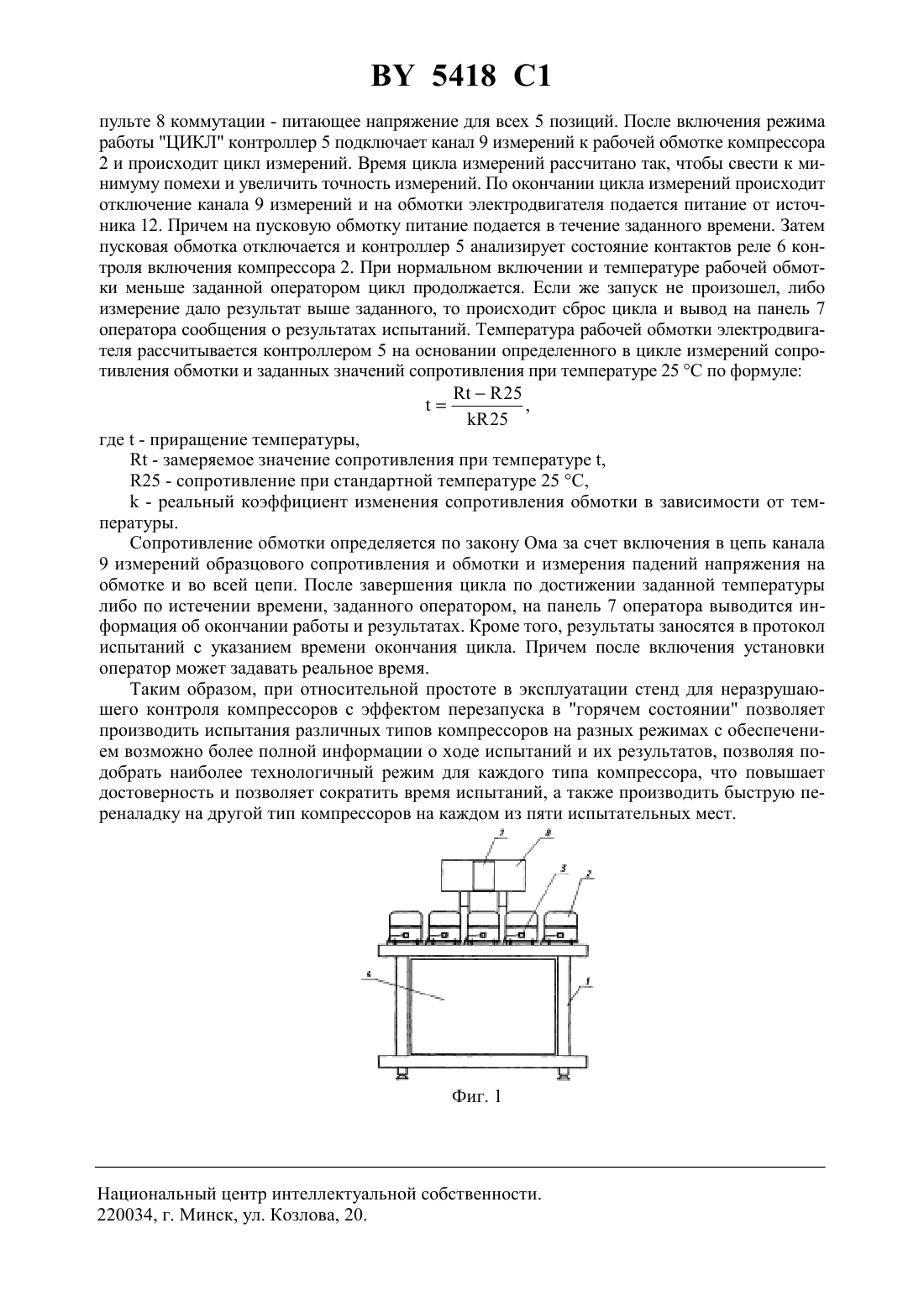

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ КОМПРЕССОРОВ С ЭФФЕКТОМ ПЕРЕЗАПУСКА В ГОРЯЧЕМ СОСТОЯНИИ(71) Заявитель Барановичский станкостроительный завод ЗАО Атлант(72) Авторы Шамрук Александр Александрович Шустов Юрий Владимирович(73) Патентообладатель Барановичский станкостроительный завод ЗАО Атлант(57) Стенд для неразрушающего контроля компрессоров с эффектом перезапуска в горячем состоянии, включающий стол с гнездами для компрессоров, соединяемых разъемами подключения со станцией управления, содержащей блок питания, запитывающий канал измерений и контроллер, имеющий интерфейс для соединения с панелью оператора, входы контроллера подключены к пульту коммутации, каналу измерений и реле контроля включения, а выходы - к сигнализаторам пульта коммутации и аппаратам канала измерений и каналов подключения цепей питания, осуществляющим соединение разъемов подключения компрессоров с каналом измерений либо с каналами подключения цепей питания, входы которых через реле контроля включения и пульт коммутации соединяются с выходом источника питания. 5418 1 Изобретение относится к автоматике и может быть использовано для неразрушающего контроля работоспособности компрессоров в условиях их массового производства, а также при обкатке компрессоров в горячем состоянии с дефектом не запуск после проверки последних на запуск после сборки. Из уровня техники заявителю не известны стенды для проверки компрессоров с эффектом перезапуска в горячем состоянии. Задача, на решение которой направлено изобретение, заключается в создании стенда с широкими функциональными возможностями, путем обеспечения универсальности для испытания любых типов компрессоров, выпускаемых на предприятии, на различных режимах, задаваемых для каждого испытательного места отдельно, и повышения информативности хода и результатов испытаний. Данная задача решается тем, что стенд для неразрушающего контроля компрессоров с эффектом перезапуска в горячем состоянии содержит стол с гнездами для компрессоров, соединяемых разъемами подключения со станцией управления. Станция управления содержит блок питания, запитывающий канал измерений и контроллер, имеющий интерфейс для соединения с панелью оператора. Входы контроллера подключены к пульту коммутации, каналу измерений и реле контроля включения, а выходы - к сигнализаторам пульта коммутации и аппаратам канала измерений и каналов подключения цепей питания,осуществляющим соединение разъемов подключения компрессоров с каналом измерений либо с каналами подключения цепей питания, входы которых через реле контроля включения и пульт коммутации соединяются с выходом источника питания. Напряжение для испытываемого компрессора подается с выхода блока питания через пульт коммутации, реле контроля включения и канал подключения цепей питания компрессора на соответствующий разъем. Канал измерений и контроллер запитаны от блока питания. Устройство позволяет испытывать пять компрессоров одновременно с заданием каждому времени обкатки, максимальной температуры рабочей обмотки, номинального или повышенного напряжения, длительности работы между двумя циклами измерений, что позволяет подобрать оптимальный режим для каждого типа компрессоров (всего семь типов). Продолжительность цикла измерений и его организация позволяют повысить достоверность измерений. Наличие контроллера и панели оператора позволяют значительно расширить отображение результатов испытаний, вести протокол в реальном времени с указанием результатов по каждой позиции и производить быструю перенастройку на любой тип компрессора. Изобретение поясняется чертежами где на фиг. 1 - стенд для неразрушающего контроля компрессоров с эффектом перезапуска в горячем состоянии,на фиг. 2 - структурная блок-схема станции управления стенда для неразрушающего контроля компрессоров с эффектом перезапуска в горячем состоянии. Стенд для неразрушаюшего контроля компрессоров с эффектом перезапуска в горячем состоянии состоит из стола 1, на который устанавливаются компрессоры 2. Компрессоры подключают к разъемам 3 подключения, которые соединены со станцией управления 4. Станция управления 4 содержит контроллер 5, запитываемый от блока питания 6. Контроллер 5 имеет интерфейс для соединения с панелью 7 оператора. Входы контроллера 5 подключены к пульту 8 коммутации, каналу 9 измерений и реле 10 контроля включения, а выходы - к сигнализаторам пульта 8 коммутации и аппаратам канала 9 измерений и каналов 11 подключения цепей питания компрессора, осуществляющим соединение разъемов 3 подключения компрессоров 2 к каналу 9 измерений, либо к каналам 11 подключения цепей питания, входы которых через реле 10 контроля включения и пульт 8 коммутации соединяются с выходом источника 12 питания. Устройство работает следующим образом. Обмотки двигателей контролируемых компрессоров 2 подключаются с помощью разъемов 3 к каналам 11 подключения цепей питания и к каналу 9 измерений. В исходном состоянии контакты аппаратов каналов 11 подключения цепей питания разомкнуты. На панели 7 оператора задается тип компрессора 2, длительность цикла обкатки, максимальная температура разогрева рабочей обмотки электродвигателя компрессора 2, а также время между циклами измерения температуры рабочей обмотки, а на 2 5418 1 пульте 8 коммутации - питающее напряжение для всех 5 позиций. После включения режима работы ЦИКЛ контроллер 5 подключает канал 9 измерений к рабочей обмотке компрессора 2 и происходит цикл измерений. Время цикла измерений рассчитано так, чтобы свести к минимуму помехи и увеличить точность измерений. По окончании цикла измерений происходит отключение канала 9 измерений и на обмотки электродвигателя подается питание от источника 12. Причем на пусковую обмотку питание подается в течение заданного времени. Затем пусковая обмотка отключается и контроллер 5 анализирует состояние контактов реле 6 контроля включения компрессора 2. При нормальном включении и температуре рабочей обмотки меньше заданной оператором цикл продолжается. Если же запуск не произошел, либо измерение дало результат выше заданного, то происходит сброс цикла и вывод на панель 7 оператора сообщения о результатах испытаний. Температура рабочей обмотки электродвигателя рассчитывается контроллером 5 на основании определенного в цикле измерений сопротивления обмотки и заданных значений сопротивления при температуре 25 С по формуле 25, 25 где- приращение температуры, - замеряемое значение сопротивления при температуре ,25 - сопротивление при стандартной температуре 25 С, - реальный коэффициент изменения сопротивления обмотки в зависимости от температуры. Сопротивление обмотки определяется по закону Ома за счет включения в цепь канала 9 измерений образцового сопротивления и обмотки и измерения падений напряжения на обмотке и во всей цепи. После завершения цикла по достижении заданной температуры либо по истечении времени, заданного оператором, на панель 7 оператора выводится информация об окончании работы и результатах. Кроме того, результаты заносятся в протокол испытаний с указанием времени окончания цикла. Причем после включения установки оператор может задавать реальное время. Таким образом, при относительной простоте в эксплуатации стенд для неразрушаюшего контроля компрессоров с эффектом перезапуска в горячем состоянии позволяет производить испытания различных типов компрессоров на разных режимах с обеспечением возможно более полной информации о ходе испытаний и их результатов, позволяя подобрать наиболее технологичный режим для каждого типа компрессора, что повышает достоверность и позволяет сократить время испытаний, а также производить быструю переналадку на другой тип компрессоров на каждом из пяти испытательных мест. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
