Культиватор

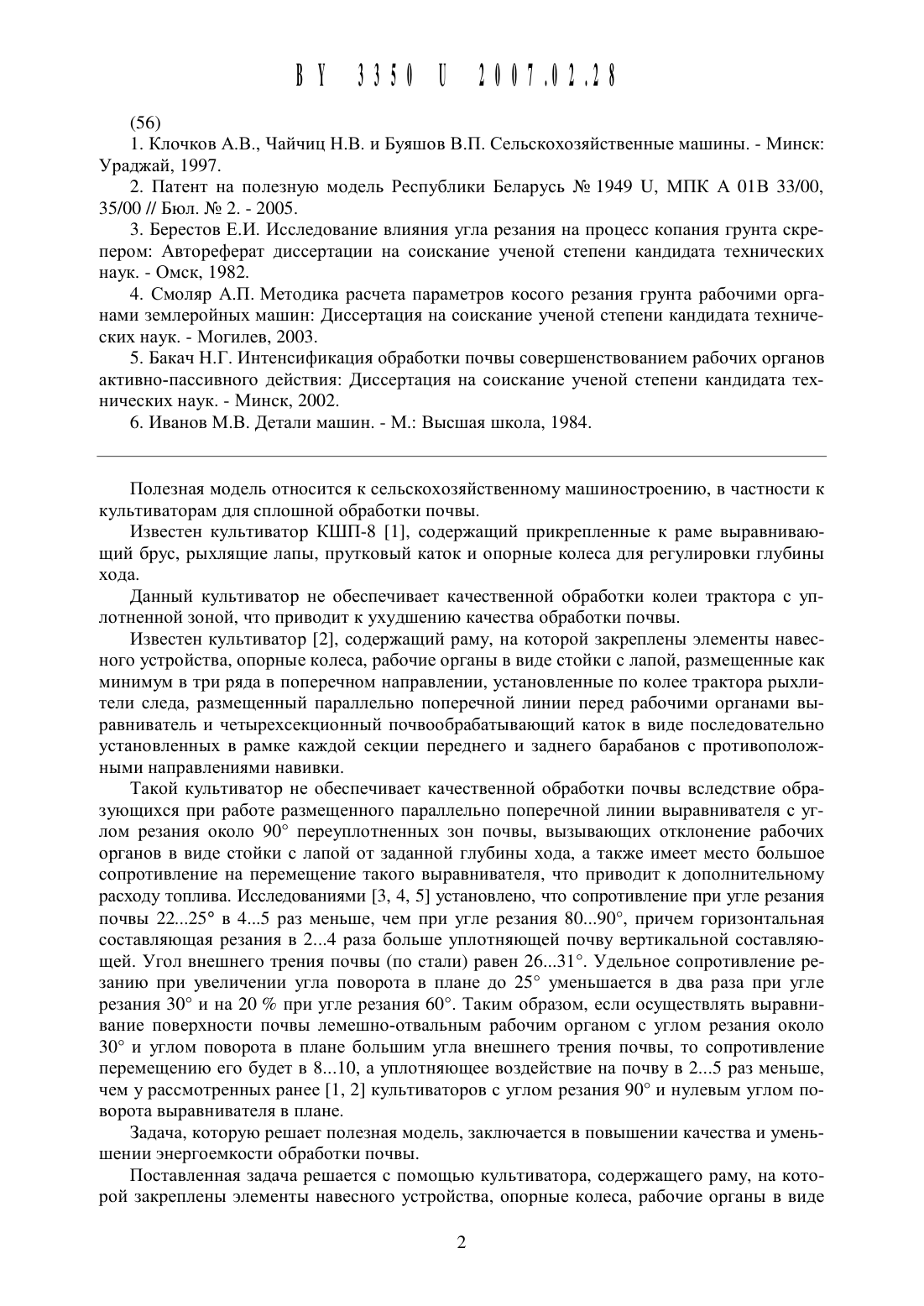

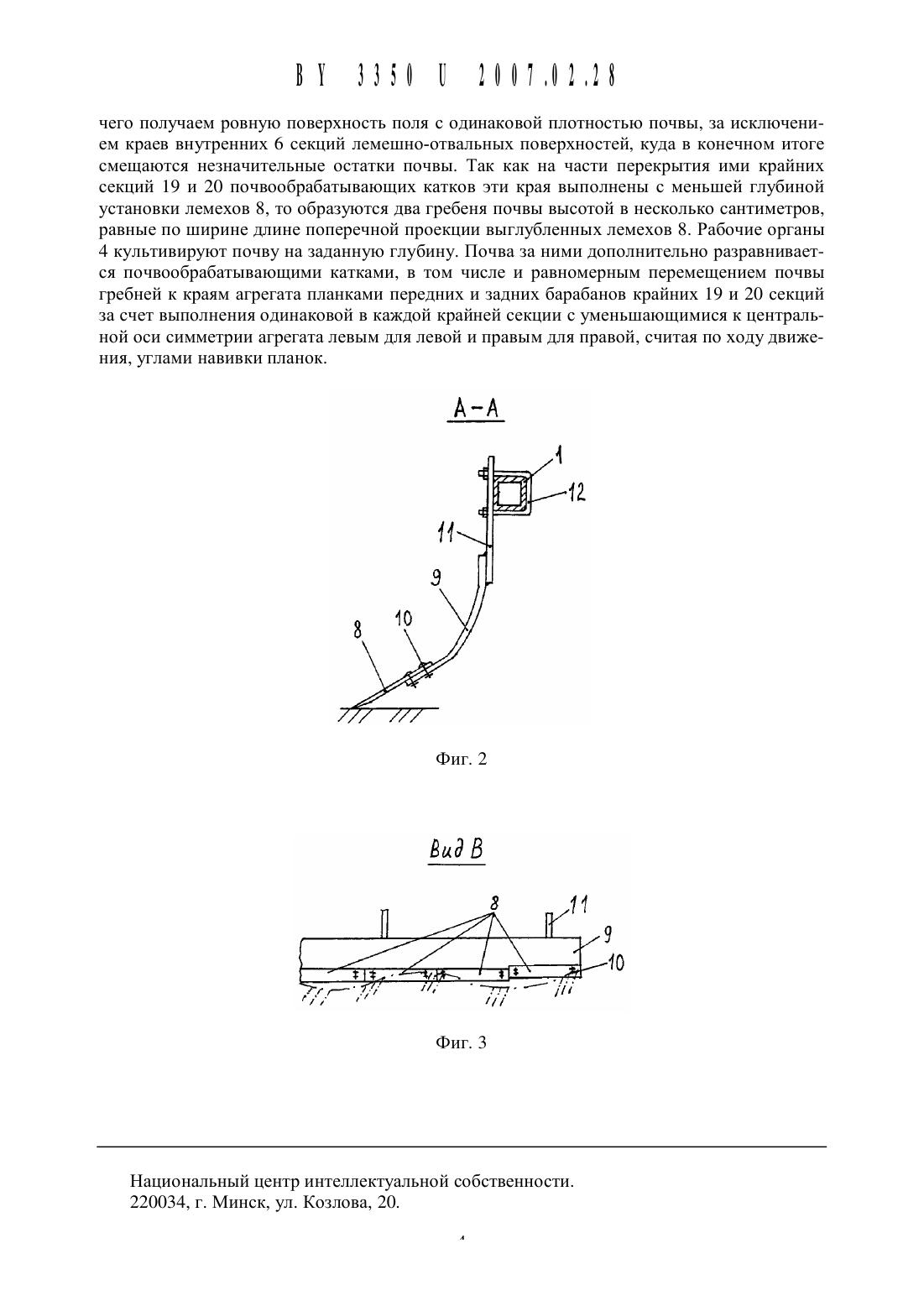

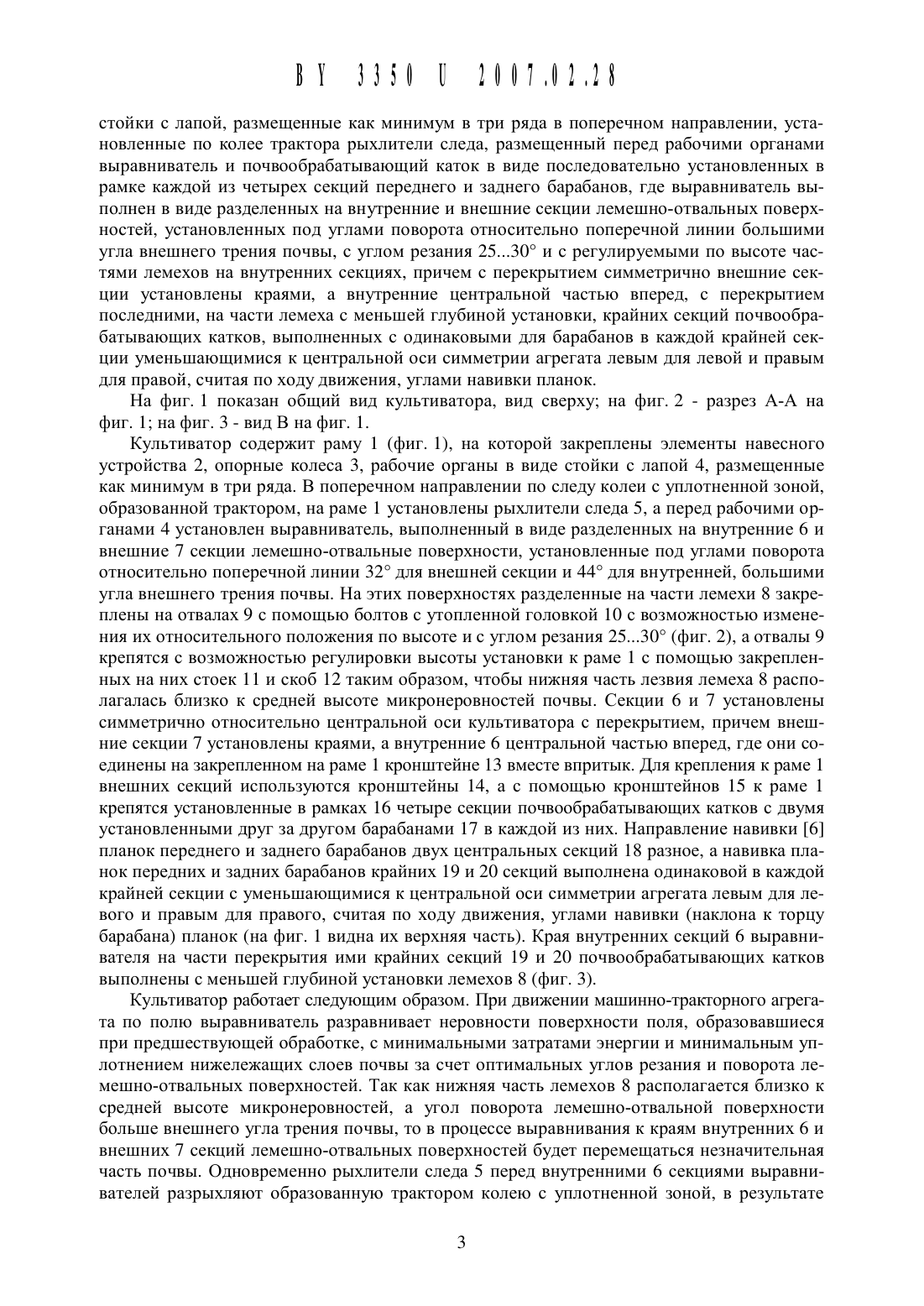

(12) НАЦИОНАЛЬНЫИ ЦЕНР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич (ВУ)(73) Патентообладатель Учреждение образования Белорусский государственныйКультиватор, содержащий раму, на которой закреплены элементы навесного устройства, опорные колеса, рабочие органы в виде стойки с лапой, размещенные как минимум в три ряда в поперечном направлении, установленные по колее трактора рыхлители следа,размещенный перед рабочими органами выравниватель и почвообрабатывающий каток в виде последовательно установленных в рамке каждой из четырех секций переднего и заднего барабанов, отличающийся тем, что выравниватель выполнен в виде разделенных на внутренние и внещние секции лемещно-отвальных поверхностей, установленных под углами поворота относительно поперечной линии больщими угла внещнего трения почвы, с углом резания 2530 и с регулируемыми по высоте частями лемехов на внутренних секциях,причем с перекрытием симметрично внещние секции установлены краями, а внутренние центральной частью вперед, с перекрытием последними, на части лемеха с меньщей глубиной установки, крайних секций почвообрабатывающих катков, выполненных с одинаковыми для барабанов в каждой крайней секции уменьщающимися к центральной оси симметрии агрегата левым для левой и правым для правой, считая по ходу движения, углами навивки планок.2. Патент на полезную модель Республики Беларусь Не 1949 П, МПК А О 1 В 33/00,35/00 // Бюл. Не 2. - 2005.3. Берестов Е.И. Исследование влияния угла резания на процесс копания грунта скрепером Автореферат диссертации на соискание ученой степени кандидата технических наук. - Омск, 1982.4. Смоляр А.П. Методика расчета параметров косого резания грунта рабочими органами землеройных машин Диссертация на соискание ученой степени кандидата технических наук. - Могилев, 2003.5. Бакач Н.Г. Интенсификация обработки почвы совершенствованием рабочих органов активно-пассивного действия Диссертация на соискание ученой степени кандидата технических наук. - Минск, 2002.Полезная модель относится к сельскохозяйственному машиностроению, в частности к культиваторам для сплошной обработки почвы.Известен культиватор КШП-8 1, содержащий прикрепленные к раме вь 1 равнивающий брус, рыхлящие лапы, прутковый каток и опорные колеса для регулировки глубины хода.Данный культиватор не обеспечивает качественной обработки колеи трактора с уплотненной зоной, что приводит к ухудшению качества обработки почвы.Известен культиватор 2, содержащий раму, на которой закреплены элементы навесного устройства, опорные колеса, рабочие органы в виде стойки с лапой, размещенные как минимум в три ряда в поперечном направлении, установленные по колее трактора рь 1 хлители следа, размещенный параллельно поперечной линии перед рабочими органами вь 1 равниватель и четырехсекционный почвообрабатывающий каток в виде последовательно установленных в рамке каждой секции переднего и заднего барабанов с противоположными направлениями навивки.Такой культиватор не обеспечивает качественной обработки почвы вследствие образующихся при работе размещенного параллельно поперечной линии выравнивателя с углом резания около 90 переуплотненных зон почвы, вызывающих отклонение рабочих органов в виде стойки с лапой от заданной глубины хода, а также имеет место большое сопротивление на перемещение такого выравнивателя, что приводит к дополнительному расходу топлива. Исследованиями 3, 4, 5 установлено, что сопротивление при угле резания почвы 2225 в 45 раз меньше, чем при угле резания 8090, причем горизонтальная составляющая резания в 24 раза больше уплотняющей почву вертикальной составляющей. Угол внешнего трения почвы (по стали) равен 2631. Удельное сопротивление резанию при увеличении угла поворота в плане до 25 уменьшается в два раза при угле резания 30 и на 20 при угле резания 60. Таким образом, если осуществлять вь 1 равнивание поверхности почвы лемешно-отвальным рабочим органом с углом резания около 30 и углом поворота в плане большим угла внешнего трения почвы, то сопротивление перемещению его будет в 810, а уплотняющее воздействие на почву в 25 раз меньше,чем у рассмотренных ранее 1, 2 культиваторов с углом резания 90 и нулевым углом поворота выравнивателя в плане.Задача, которую решает полезная модель, заключается в повышении качества и уменьшении энергоемкости обработки почвы.Поставленная задача решается с помощью культиватора, содержащего раму, на которой закреплены элементы навесного устройства, опорные колеса, рабочие органы в видестойки с лапой, размещенные как минимум в три ряда в поперечном направлении, установленные по колее трактора рыхлители следа, размещенный перед рабочими органами выравниватель и почвообрабать 1 вающий каток в виде последовательно установленных в рамке каждой из Четырех секций переднего и заднего барабанов, где выравниватель вь 1 полнен в виде разделенных на внутренние и внешние секции лемешно-отвальных поверхностей, установленных под углами поворота относительно поперечной линии большими угла внешнего трения почвы, с углом резания 253 О и с регулируемыми по высоте частями лемехов на внутренних секциях, причем с перекрытием симметрично внешние секции установлены краями, а внутренние центральной частью вперед, с перекрытием последними, на части лемеха с меньшей глубиной установки, крайних секций почвообрабать 1 вающих катков, выполненных с одинаковыми для барабанов в каждой крайней секции уменьшающимися к центральной оси симметрии агрегата левым для левой и правым для правой, считая по ходу движения, углами навивки планок.На фиг. 1 показан общий вид культиватора, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - вид В на фиг. 1.Культиватор содержит раму 1 (фиг. 1), на которой закреплены элементы навесного устройства 2, опорные колеса 3, рабочие органы в виде стойки с лапой 4, размещенные как минимум в три ряда. В поперечном направлении по следу колеи с уплотненной зоной,образованной трактором, на раме 1 установлены рыхлители следа 5, а перед рабочими органами 4 установлен выравниватель, выполненный в виде разделенных на внутренние 6 и внешние 7 секции лемешно-отвальные поверхности, установленные под углами поворота относительно поперечной линии 32 для внешней секции и 44 для внутренней, большими угла внешнего трения почвы. На этих поверхностях разделенные на части лемехи 8 закреплены на отвалах 9 с помощью болтов с утопленной головкой 10 с возможностью изменения их относительного положения по высоте и с углом резания 253 О (фиг. 2), а отвалы 9 крепятся с возможностью регулировки высоты установки к раме 1 с помощью закрепленных на них стоек 11 и скоб 12 таким образом, чтобы нижняя часть лезвия лемеха 8 располагалась близко к средней высоте микронеровностей почвы. Секции 6 и 7 установлены симметрично относительно центральной оси культиватора с перекрытием, причем внешние секции 7 установлены краями, а внутренние 6 центральной частью вперед, где они соединены на закрепленном на раме 1 кронштейне 13 вместе впритык. Для крепления к раме 1 внешних секций используются кронштейны 14, а с помощью кронштейнов 15 к раме 1 крепятся установленные в рамках 16 четыре секции почвообрабатывающих катков с двумя установленными друг за другом барабанами 17 в каждой из них. Направление навивки 6 планок переднего и заднего барабанов двух центральных секций 18 разное, а навивка планок передних и задних барабанов крайних 19 и 20 секций выполнена одинаковой в каждой крайней секции с уменьшающимися к центральной оси симметрии агрегата левым для левого и правым для правого, считая по ходу движения, углами навивки (наклона к торцу барабана) планок (на фиг. 1 видна их верхняя часть). Края внутренних секций 6 вь 1 равнивателя на части перекрытия ими крайних секций 19 и 20 почвообрабатывающих катков выполнены с меньшей глубиной установки лемехов 8 (фиг. 3).Культиватор работает следующим образом. При движении машинно-тракторного агрегата по полю выравниватель разравнивает неровности поверхности поля, образовавшиеся при предшествующей обработке, с минимальными затратами энергии и минимальным уплотнением нижележащих слоев почвы за счет оптимальных углов резания и поворота лемешно-отвальных поверхностей. Так как нижняя часть лемехов 8 располагается близко к средней высоте микронеровностей, а угол поворота лемешно-отвальной поверхности больше внешнего угла трения почвы, то в процессе выравнивания к краям внутренних 6 и внешних 7 секций лемешно-отвальных поверхностей будет перемещаться незначительная часть почвы. Одновременно рыхлители следа 5 перед внутренними 6 секциями вь 1 равнивателей разрыхляют образованную трактором колею с уплотненной зоной, в результатечего получаем ровную поверхность поля с одинаковой плотностью почвы, за исключением краев внутренних 6 секций лемеШно-отвальных поверхностей, куда в конечном итоге смеЩаются незначительные остатки почвы. Так как на части перекрытия ими крайних секций 19 и 20 почвообрабатываюЩих катков эти края выполнены с меньшей глубиной установки лемехов 8, то образуются два гребеня почвы высотой в несколько сантиметров,равные по ширине длине поперечной проекции выглубленных лемехов 8. Рабочие органы 4 культивируют почву на заданную глубину. Почва за ними дополнительно разравнивается почвообрабатываюЩими катками, в том числе и равномерным перемещением почвы гребней к краям агрегата планками передних и задних барабанов крайних 19 и 20 секций за счет выполнения одинаковой в каждой крайней секции с уменьШаюЩимися к центральной оси симметрии агрегата левым для левой и правым для правой, считая по ходу движения, углами навивки планок.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
