Культиватор

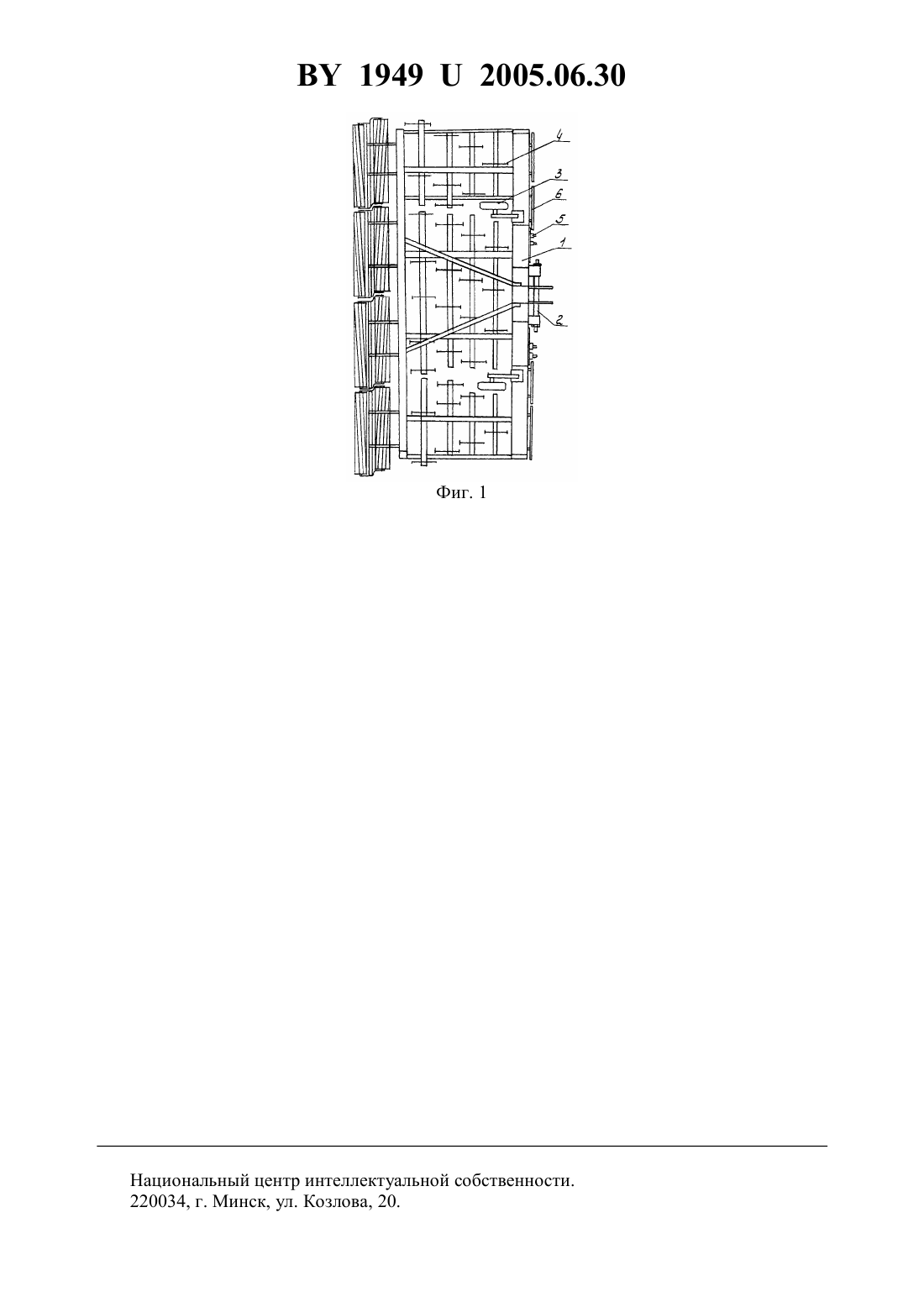

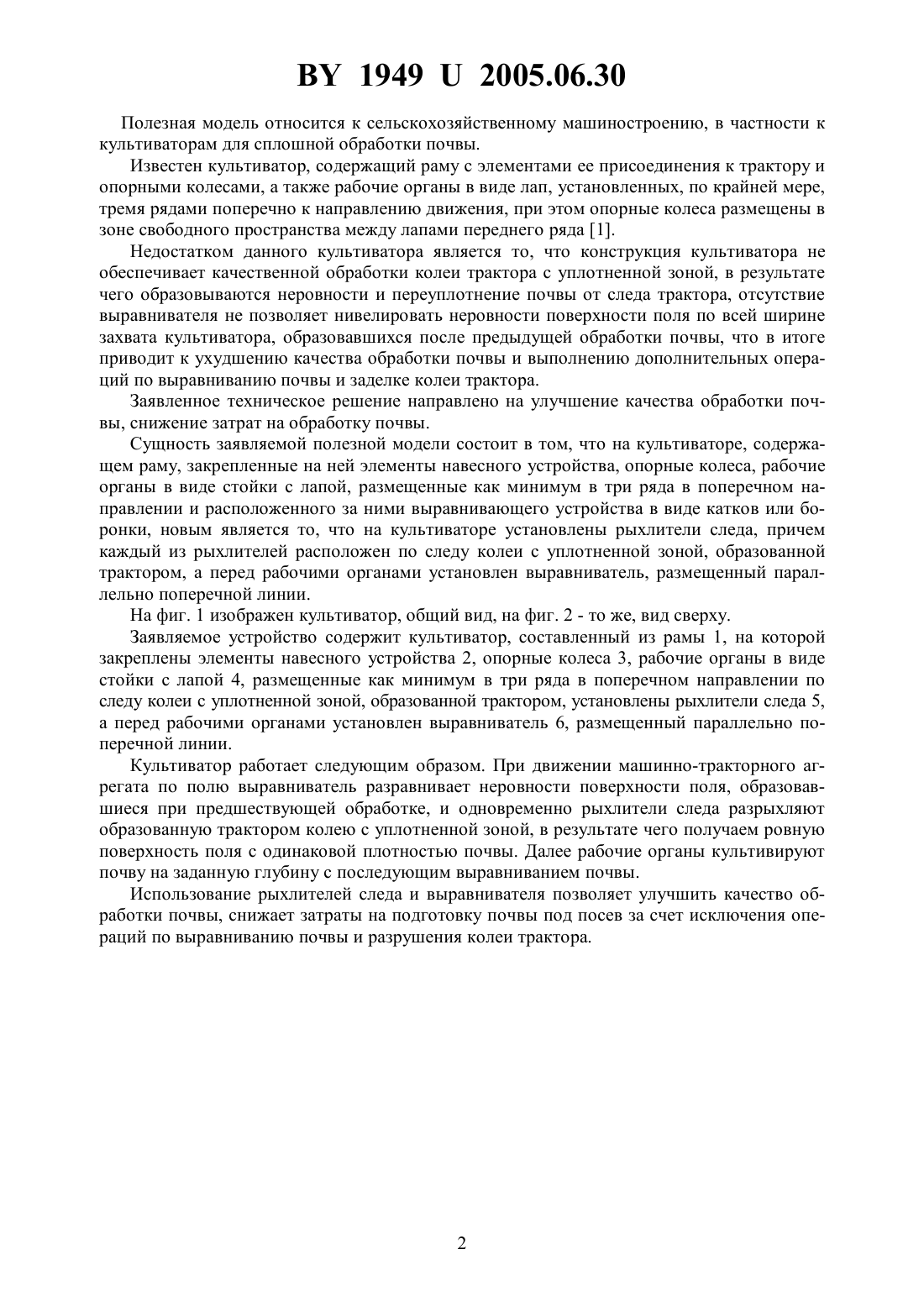

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(72) Авторы Новак Александр Иванович Солдатенков Виктор Иванович Христюк Вадим Аркадьевич(73) Патентообладатель Пинское республиканское унитарное машиностроительное предприятие Кузлитмаш(57) Культиватор, содержащий раму, на которой закреплены элементы навесного устройства, опорные колеса, рабочие органы в виде стойки с лапой, размещенные как минимум в три ряда в поперечном направлении, отличающийся тем, что по следу колеи с уплотненной зоной, образованной трактором, установлены рыхлители следа, а перед рабочими органами установлен выравниватель, размещенный параллельно поперечной линии. 19492005.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к культиваторам для сплошной обработки почвы. Известен культиватор, содержащий раму с элементами ее присоединения к трактору и опорными колесами, а также рабочие органы в виде лап, установленных, по крайней мере,тремя рядами поперечно к направлению движения, при этом опорные колеса размещены в зоне свободного пространства между лапами переднего ряда 1. Недостатком данного культиватора является то, что конструкция культиватора не обеспечивает качественной обработки колеи трактора с уплотненной зоной, в результате чего образовываются неровности и переуплотнение почвы от следа трактора, отсутствие выравнивателя не позволяет нивелировать неровности поверхности поля по всей ширине захвата культиватора, образовавшихся после предыдущей обработки почвы, что в итоге приводит к ухудшению качества обработки почвы и выполнению дополнительных операций по выравниванию почвы и заделке колеи трактора. Заявленное техническое решение направлено на улучшение качества обработки почвы, снижение затрат на обработку почвы. Сущность заявляемой полезной модели состоит в том, что на культиваторе, содержащем раму, закрепленные на ней элементы навесного устройства, опорные колеса, рабочие органы в виде стойки с лапой, размещенные как минимум в три ряда в поперечном направлении и расположенного за ними выравнивающего устройства в виде катков или боронки, новым является то, что на культиваторе установлены рыхлители следа, причем каждый из рыхлителей расположен по следу колеи с уплотненной зоной, образованной трактором, а перед рабочими органами установлен выравниватель, размещенный параллельно поперечной линии. На фиг. 1 изображен культиватор, общий вид, на фиг. 2 - то же, вид сверху. Заявляемое устройство содержит культиватор, составленный из рамы 1, на которой закреплены элементы навесного устройства 2, опорные колеса 3, рабочие органы в виде стойки с лапой 4, размещенные как минимум в три ряда в поперечном направлении по следу колеи с уплотненной зоной, образованной трактором, установлены рыхлители следа 5,а перед рабочими органами установлен выравниватель 6, размещенный параллельно поперечной линии. Культиватор работает следующим образом. При движении машинно-тракторного агрегата по полю выравниватель разравнивает неровности поверхности поля, образовавшиеся при предшествующей обработке, и одновременно рыхлители следа разрыхляют образованную трактором колею с уплотненной зоной, в результате чего получаем ровную поверхность поля с одинаковой плотностью почвы. Далее рабочие органы культивируют почву на заданную глубину с последующим выравниванием почвы. Использование рыхлителей следа и выравнивателя позволяет улучшить качество обработки почвы, снижает затраты на подготовку почвы под посев за счет исключения операций по выравниванию почвы и разрушения колеи трактора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
