Устройство учета электроэнергии и управления мощностью нагрузки

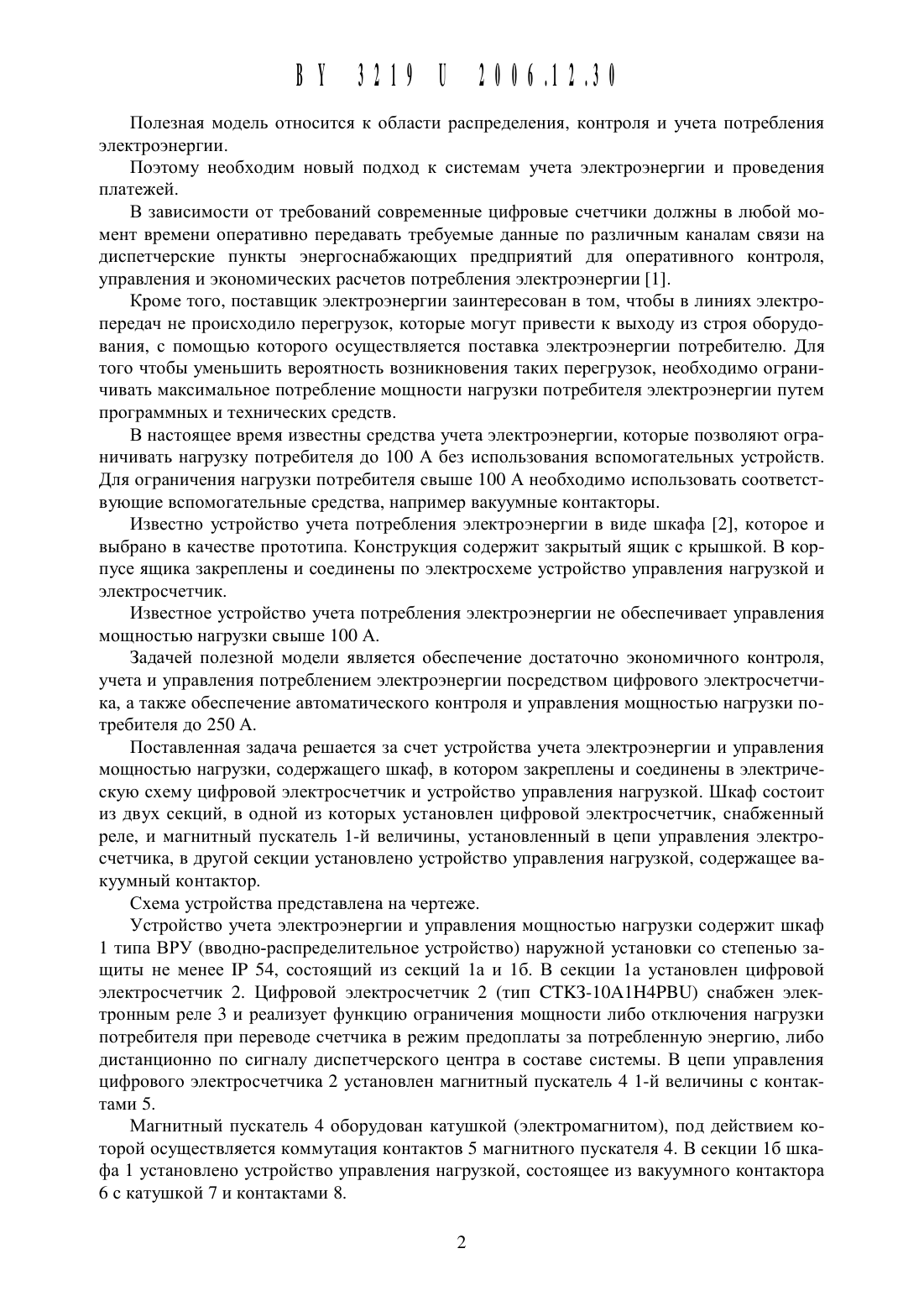

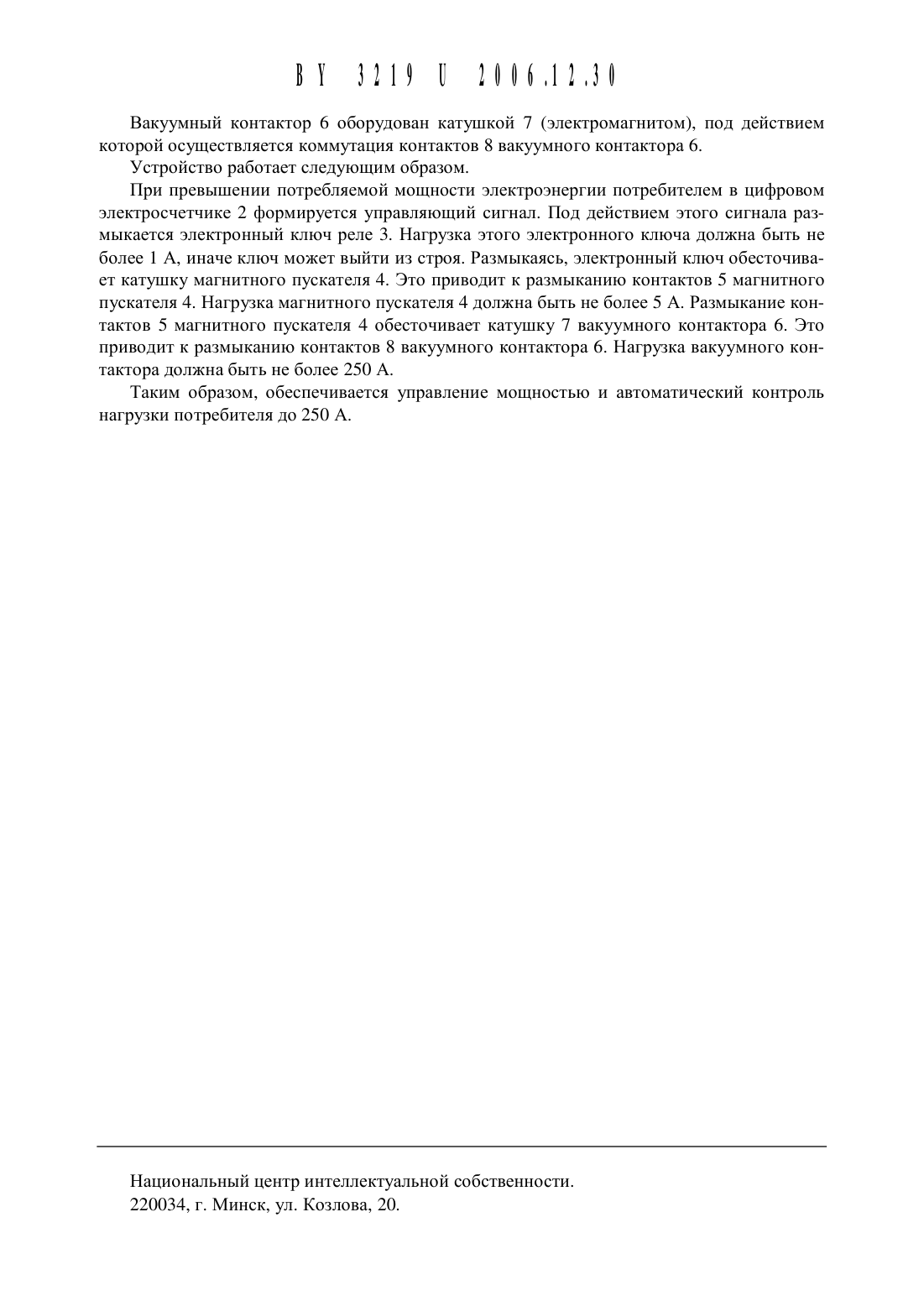

(12) НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИУСТРОЙСТВО УЧЕТА ЭЛЕКТРОЭНЕРГИИ И УПРАВЛЕНИЯ МОЩНОСТЬЮ НАГРУЗКИ(71) Заявители Лобач Сергей Николае вич Никифоров Филипп Михайлович (ВУ)(72) Авторы Лобач Сергей Николаевич Никифоров Филипп Михайлович (ВУ)(73) Патентообладатели Лобач Сергей Ни колаевич Никифоров Филипп Михайлович (ВУ)Устройство учета электроэнергии и управления мощностью нагрузки, содержащее Шкаф, в котором закреплены и соединены в электрическую схему цифровой электросчетчик и устройство управления нагрузкой, отличающееся тем, что Шкаф состоит из двух секций, в одной из которых установлен цифровой электросчетчик, снабженный реле, и магнитный пускатель 1-й величины, установленный в цепи управления электросчетчика, в другой секции установлено устройство управления нагрузкой, содержащее вакуумный контактор.(56) 1. Что стоит за цифровыми счетчиками электроэнергии. - Ипр //1 а 2115.г 11/агг 1 с 1 е 5/54.11 ш 1. 2. Заявка КН 99122445 А, МПК 7 Н 026 7/00, 1999 (прототип).Полезная Модель относится К области распределения, контроля И учета потребления электроэнергии.Поэтому необходим новый подход К системам учета электроэнергии и проведения платежей.В зависимости от требований современные цифровые счетчики ДОЛЖНЫ в любой момент времени оперативно передавать требуемые данные по различным каналам связи на диспетчерские пункты энергоснабжающих предприятий для оперативного контроля,управления и экономических расчетов потребления электроэнергии 1.Кроме того, поставщик электроэнергии заинтересован в том, чтобы в линиях электропередач не происходило перегрузок, которые могут привести к выходу из строя оборудования, с помощью которого осуществляется поставка электроэнергии потребителю. Для того чтобы уменьшить вероятность возникновения таких перегрузок, необходимо ограничивать максимальное потребление мощности нагрузки потребителя электроэнергии путем программных и технических средств.В настоящее время известны средства учета электроэнергии, которые позволяют ограничивать нагрузку потребителя до 100 А без использования вспомогательных устройств. Для ограничения нагрузки потребителя свыще 100 А необходимо использовать соответствующие вспомогательные средства, например вакуумные контакторы.Известно устройство учета потребления электроэнергии в виде щкафа 2, которое и выбрано в качестве прототипа. Конструкция содержит закрытый ящик с крыщкой. В корпусе ящика закреплены и соединены по электросхеме устройство управления нагрузкой и электросчетчик.Известное устройство учета потребления электроэнергии не обеспечивает управления мощностью нагрузки свыще 100 А.Задачей полезной модели является обеспечение достаточно экономичного контроля,учета и управления потреблением электроэнергии посредством цифрового электросчетчика, а также обеспечение автоматического контроля и управления мощностью нагрузки потребителя до 250 А.Поставленная задача рещается за счет устройства учета электроэнергии и управления мощностью нагрузки, содержащего щкаф, в котором закреплены и соединены в электрическую схему цифровой электросчетчик и устройство управления нагрузкой. Шкаф состоит из двух секций, в одной из которых установлен цифровой электросчетчик, снабженный реле, и магнитный пускатель 1-й величины, установленный в цепи управления электросчетчика, в другой секции установлено устройство управления нагрузкой, содержащее вакуумный контактор.Схема устройства представлена на чертеже.Устройство учета электроэнергии и управления мощностью нагрузки содержит щкаф 1 типа ВРУ (вводно-распределительное устройство) наружной установки со степенью защиты не менее 1 Р 54, состоящий из секций 1 а и 1 б. В секции 1 а установлен цифровой электросчетчик 2. Цифровой электросчетчик 2 (тип СТКЗ-1 ОА 1 Н 4 РВП) снабжен электронным реле 3 и реализует функцию ограничения мощности либо отключения нагрузки потребителя при переводе счетчика в режим предоплаты за потребленную энергию, либо дистанционно по сигналу диспетчерского центра в составе системы. В цепи управления цифрового электросчетчика 2 установлен магнитный пускатель 4 1-й величины с контактами 5.Магнитный пускатель 4 оборудован катушкой (электромагнитом), под действием которой осуществляется коммутация контактов 5 магнитного пускателя 4. В секции 1 б щкафа 1 установлено устройство управления нагрузкой, состоящее из вакуумного контактора 6 с катушкой 7 и контактами 8.Вакуумный контактор 6 оборудован катушкой 7 (электромагнитом), под действием которой осуществляется коммутация контактов 8 вакуумного контактора 6.Устройство работает следующим образом.При превышении потребляемой мошности электроэнергии потребителем в Цифровом электросчетчике 2 формируется управляющий сигнал. Под действием этого сигнала размыкается электронный ключ реле 3. Нагрузка этого электронного ключа должна быть не более 1 А, иначе ключ может выйти из строя. Размь 1 каясь, электронный ключ обесточивает катушку магнитного пускателя 4. Это приводит к размь 1 канию контактов 5 магнитного пускателя 4. Нагрузка магнитного пускателя 4 должна быть не более 5 А. Размь 1 кание контактов 5 магнитного пускателя 4 обесточивает катушку 7 вакуумного контактора 6. Это приводит к размь 1 канию контактов 8 вакуумного контактора 6. Нагрузка вакуумного контактора должна быть не более 250 А.Таким образом, обеспечивается управление мошностью и автоматический контроль нагрузки потребителя до 250 А.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
