Устройство имитации движущегося объекта для изучения технических характеристик радиопоглощающих покрытий и материалов

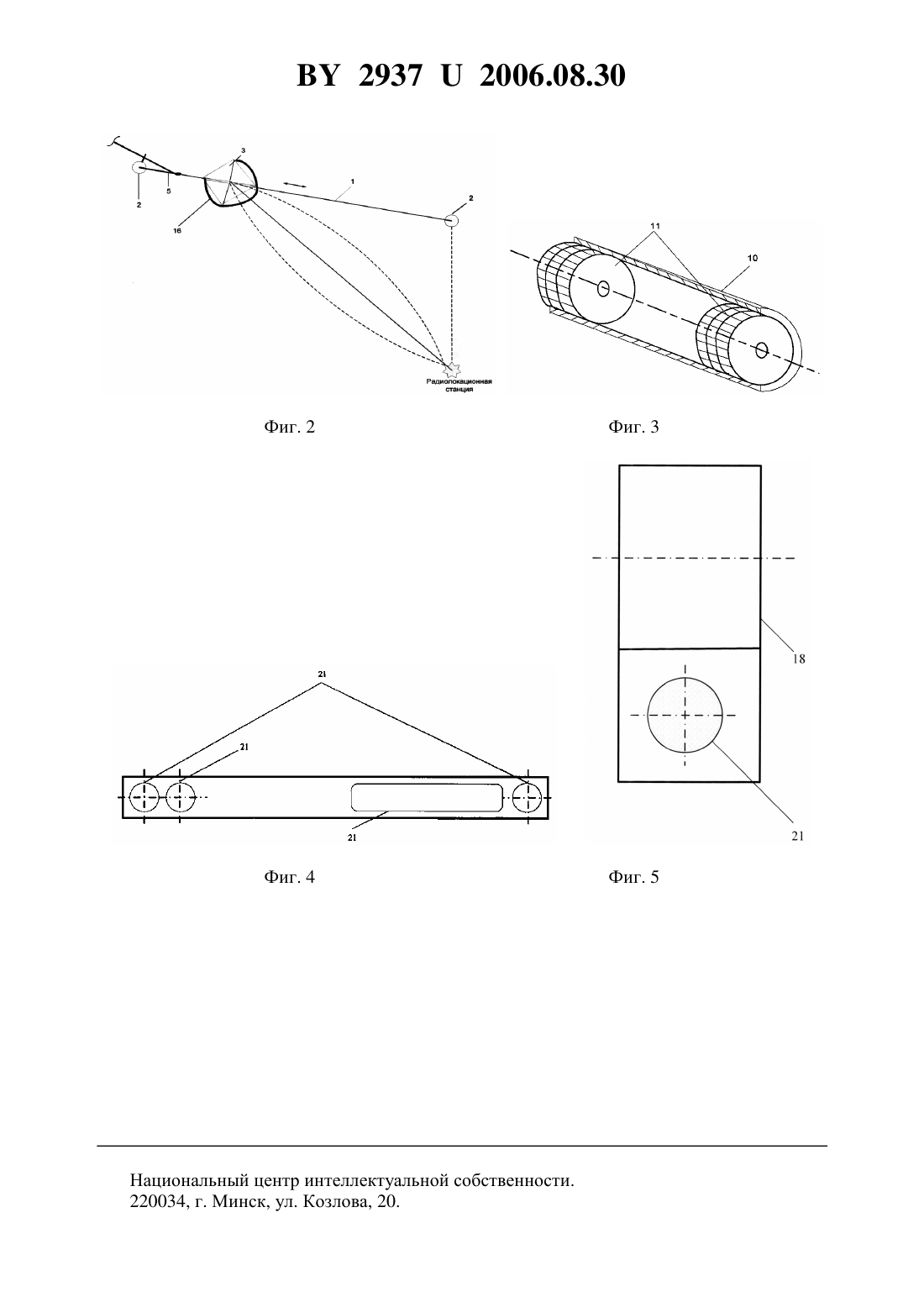

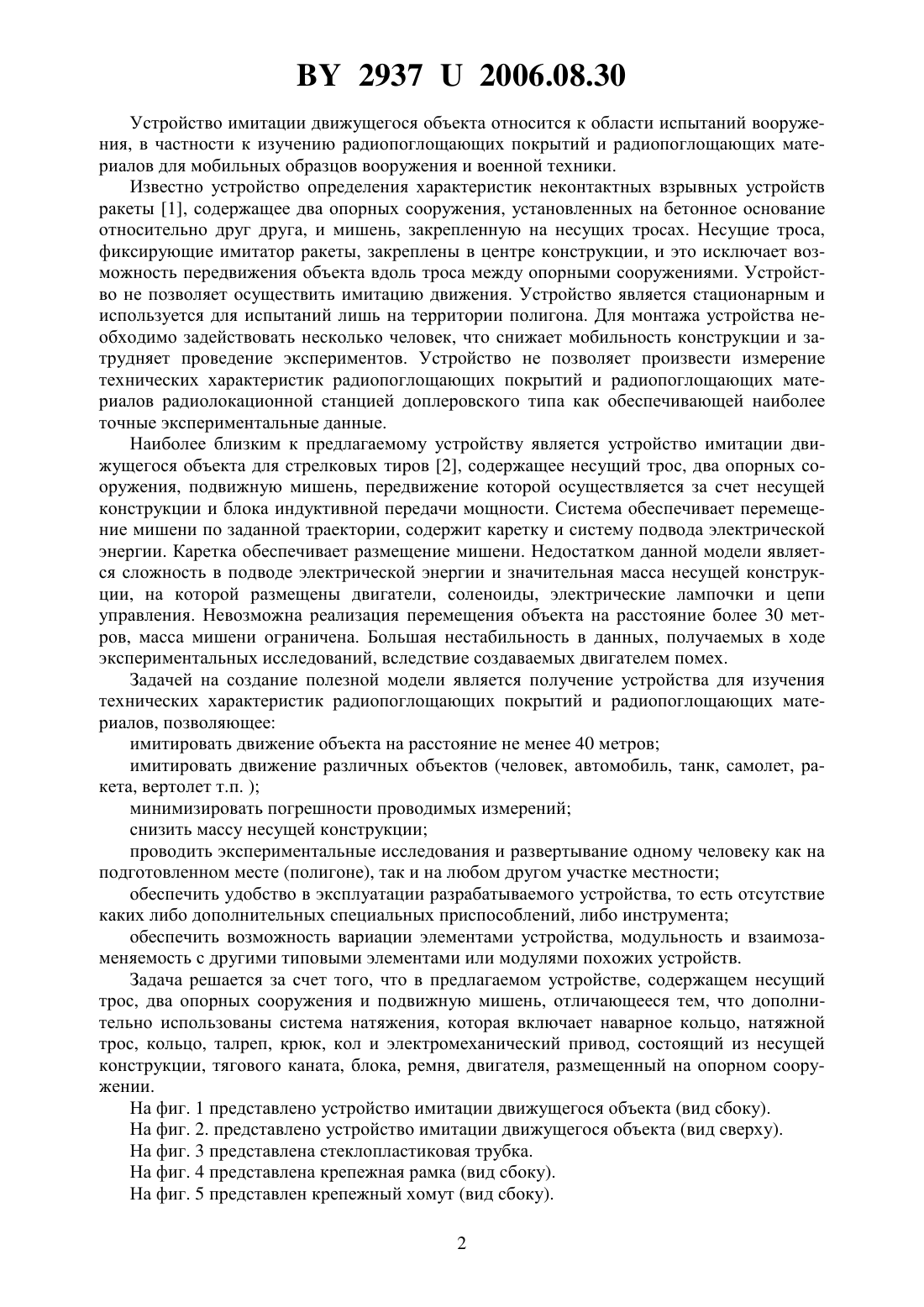

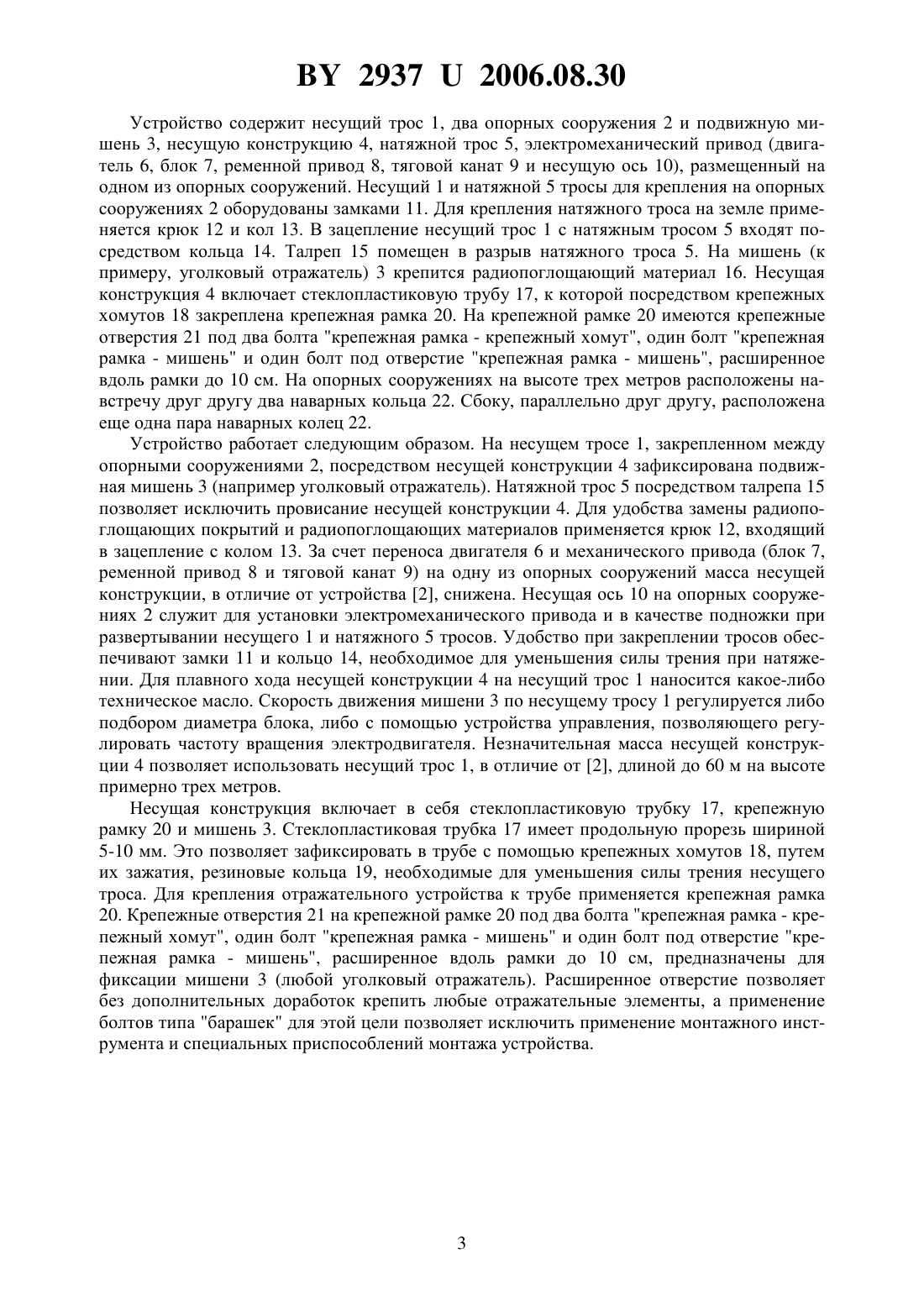

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ИМИТАЦИИ ДВИЖУЩЕГОСЯ ОБЪЕКТА ДЛЯ ИЗУЧЕНИЯ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК РАДИОПОГЛОЩАЮЩИХ ПОКРЫТИЙ И МАТЕРИАЛОВ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Моисеев Василий Викторович Хижняк Александр Вячеславович Борботько Тимофей Валентинович Виноградов Александр Евгеньевич Шевяков Алексей Владимирович Парахневич Александр Викторович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство имитации движущегося объекта для изучения технических характеристик радиопоглощающих покрытий и материалов содержит несущий трос, два опорных сооружения и подвижную мишень, отличающееся тем, что дополнительно содержит систему натяжения, которая включает наварное кольцо, натяжной трос, кольцо, талреп, крюк, кол и электромеханический привод, состоящий из несущей конструкции, тягового каната,блока, ремня, двигателя, размещенный на опорном сооружении.(56) 1. Пат. Германии 19507121101, МПК 6419/02. Устройство для перемещения мишени /(Германия).52 3100394 Заявл. 01.03.1995 Опубл. 14.09.1995 ИСМ 0007.05.080.97. 2. Пат. США 5951016 А, МПК 641 7/00. Подвижная мишень и система ее перемещений с блоком индуктивной передачи мощности / ,. (США) , . 005436 Заявл. 10.01.1998 Опубл. 14.09.1999 ИСМ 0091.09080.00. 29372006.08.30 Устройство имитации движущегося объекта относится к области испытаний вооружения, в частности к изучению радиопоглощающих покрытий и радиопоглощающих материалов для мобильных образцов вооружения и военной техники. Известно устройство определения характеристик неконтактных взрывных устройств ракеты 1, содержащее два опорных сооружения, установленных на бетонное основание относительно друг друга, и мишень, закрепленную на несущих тросах. Несущие троса,фиксирующие имитатор ракеты, закреплены в центре конструкции, и это исключает возможность передвижения объекта вдоль троса между опорными сооружениями. Устройство не позволяет осуществить имитацию движения. Устройство является стационарным и используется для испытаний лишь на территории полигона. Для монтажа устройства необходимо задействовать несколько человек, что снижает мобильность конструкции и затрудняет проведение экспериментов. Устройство не позволяет произвести измерение технических характеристик радиопоглощающих покрытий и радиопоглощающих материалов радиолокационной станцией доплеровского типа как обеспечивающей наиболее точные экспериментальные данные. Наиболее близким к предлагаемому устройству является устройство имитации движущегося объекта для стрелковых тиров 2, содержащее несущий трос, два опорных сооружения, подвижную мишень, передвижение которой осуществляется за счет несущей конструкции и блока индуктивной передачи мощности. Система обеспечивает перемещение мишени по заданной траектории, содержит каретку и систему подвода электрической энергии. Каретка обеспечивает размещение мишени. Недостатком данной модели является сложность в подводе электрической энергии и значительная масса несущей конструкции, на которой размещены двигатели, соленоиды, электрические лампочки и цепи управления. Невозможна реализация перемещения объекта на расстояние более 30 метров, масса мишени ограничена. Большая нестабильность в данных, получаемых в ходе экспериментальных исследований, вследствие создаваемых двигателем помех. Задачей на создание полезной модели является получение устройства для изучения технических характеристик радиопоглощающих покрытий и радиопоглощающих материалов, позволяющее имитировать движение объекта на расстояние не менее 40 метров имитировать движение различных объектов (человек, автомобиль, танк, самолет, ракета, вертолет т.п. ) минимизировать погрешности проводимых измерений снизить массу несущей конструкции проводить экспериментальные исследования и развертывание одному человеку как на подготовленном месте (полигоне), так и на любом другом участке местности обеспечить удобство в эксплуатации разрабатываемого устройства, то есть отсутствие каких либо дополнительных специальных приспособлений, либо инструмента обеспечить возможность вариации элементами устройства, модульность и взаимозаменяемость с другими типовыми элементами или модулями похожих устройств. Задача решается за счет того, что в предлагаемом устройстве, содержащем несущий трос, два опорных сооружения и подвижную мишень, отличающееся тем, что дополнительно использованы система натяжения, которая включает наварное кольцо, натяжной трос, кольцо, талреп, крюк, кол и электромеханический привод, состоящий из несущей конструкции, тягового каната, блока, ремня, двигателя, размещенный на опорном сооружении. На фиг. 1 представлено устройство имитации движущегося объекта (вид сбоку). На фиг. 2. представлено устройство имитации движущегося объекта (вид сверху). На фиг. 3 представлена стеклопластиковая трубка. На фиг. 4 представлена крепежная рамка (вид сбоку). На фиг. 5 представлен крепежный хомут (вид сбоку). 2 29372006.08.30 Устройство содержит несущий трос 1, два опорных сооружения 2 и подвижную мишень 3, несущую конструкцию 4, натяжной трос 5, электромеханический привод (двигатель 6, блок 7, ременной привод 8, тяговой канат 9 и несущую ось 10), размещенный на одном из опорных сооружений. Несущий 1 и натяжной 5 тросы для крепления на опорных сооружениях 2 оборудованы замками 11. Для крепления натяжного троса на земле применяется крюк 12 и кол 13. В зацепление несущий трос 1 с натяжным тросом 5 входят посредством кольца 14. Талреп 15 помещен в разрыв натяжного троса 5. На мишень (к примеру, уголковый отражатель) 3 крепится радиопоглощающий материал 16. Несущая конструкция 4 включает стеклопластиковую трубу 17, к которой посредством крепежных хомутов 18 закреплена крепежная рамка 20. На крепежной рамке 20 имеются крепежные отверстия 21 под два болта крепежная рамка - крепежный хомут, один болт крепежная рамка - мишень и один болт под отверстие крепежная рамка - мишень, расширенное вдоль рамки до 10 см. На опорных сооружениях на высоте трех метров расположены навстречу друг другу два наварных кольца 22. Сбоку, параллельно друг другу, расположена еще одна пара наварных колец 22. Устройство работает следующим образом. На несущем тросе 1, закрепленном между опорными сооружениями 2, посредством несущей конструкции 4 зафиксирована подвижная мишень 3 (например уголковый отражатель). Натяжной трос 5 посредством талрепа 15 позволяет исключить провисание несущей конструкции 4. Для удобства замены радиопоглощающих покрытий и радиопоглощающих материалов применяется крюк 12, входящий в зацепление с колом 13. За счет переноса двигателя 6 и механического привода (блок 7,ременной привод 8 и тяговой канат 9) на одну из опорных сооружений масса несущей конструкции, в отличие от устройства 2, снижена. Несущая ось 10 на опорных сооружениях 2 служит для установки электромеханического привода и в качестве подножки при развертывании несущего 1 и натяжного 5 тросов. Удобство при закреплении тросов обеспечивают замки 11 и кольцо 14, необходимое для уменьшения силы трения при натяжении. Для плавного хода несущей конструкции 4 на несущий трос 1 наносится какое-либо техническое масло. Скорость движения мишени 3 по несущему тросу 1 регулируется либо подбором диаметра блока, либо с помощью устройства управления, позволяющего регулировать частоту вращения электродвигателя. Незначительная масса несущей конструкции 4 позволяет использовать несущий трос 1, в отличие от 2, длиной до 60 м на высоте примерно трех метров. Несущая конструкция включает в себя стеклопластиковую трубку 17, крепежную рамку 20 и мишень 3. Стеклопластиковая трубка 17 имеет продольную прорезь шириной 5-10 мм. Это позволяет зафиксировать в трубе с помощью крепежных хомутов 18, путем их зажатия, резиновые кольца 19, необходимые для уменьшения силы трения несущего троса. Для крепления отражательного устройства к трубе применяется крепежная рамка 20. Крепежные отверстия 21 на крепежной рамке 20 под два болта крепежная рамка - крепежный хомут, один болт крепежная рамка - мишень и один болт под отверстие крепежная рамка - мишень, расширенное вдоль рамки до 10 см, предназначены для фиксации мишени 3 (любой уголковый отражатель). Расширенное отверстие позволяет без дополнительных доработок крепить любые отражательные элементы, а применение болтов типа барашек для этой цели позволяет исключить применение монтажного инструмента и специальных приспособлений монтажа устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
