Иглодержатель для операций на полости рта и глотки

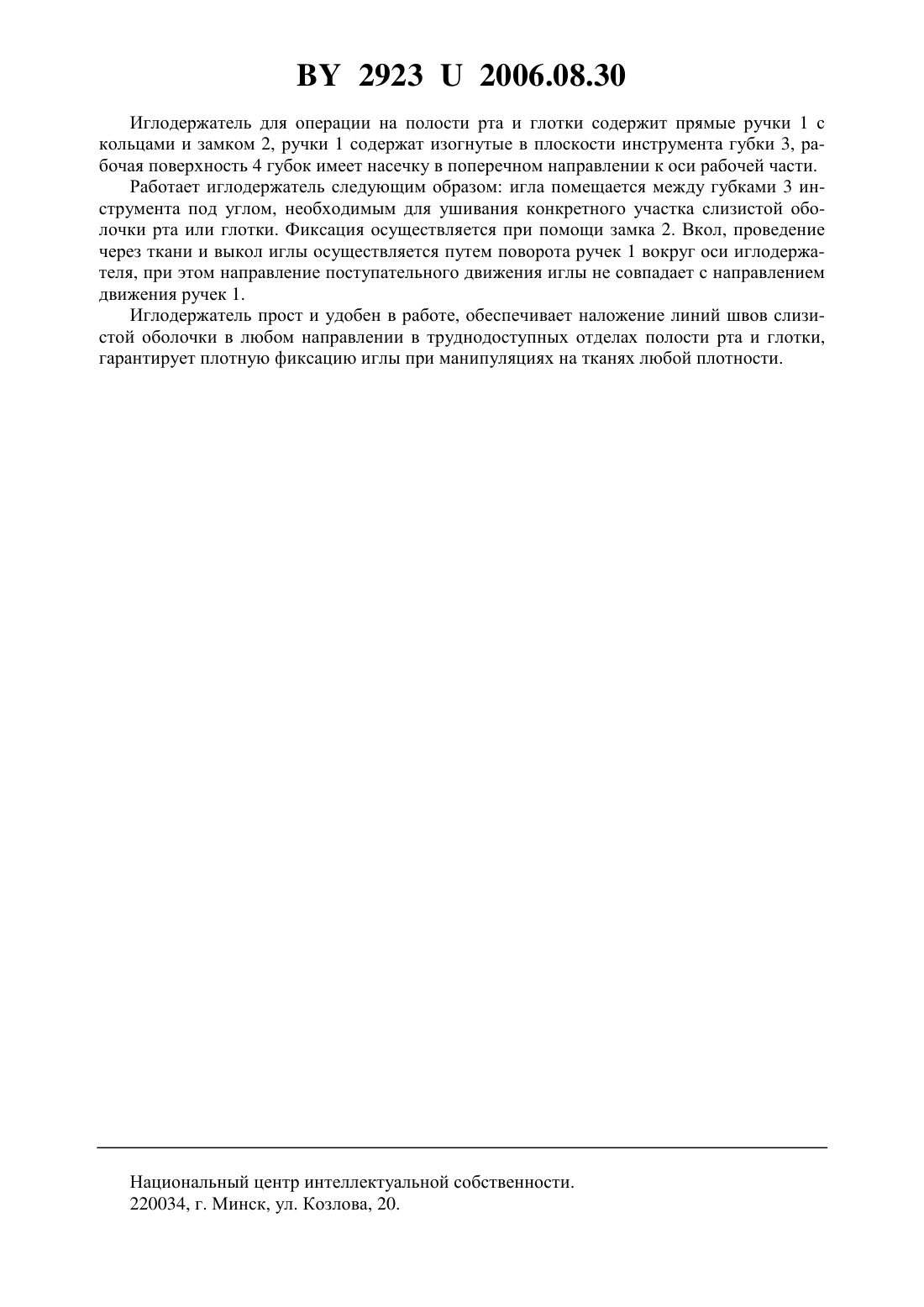

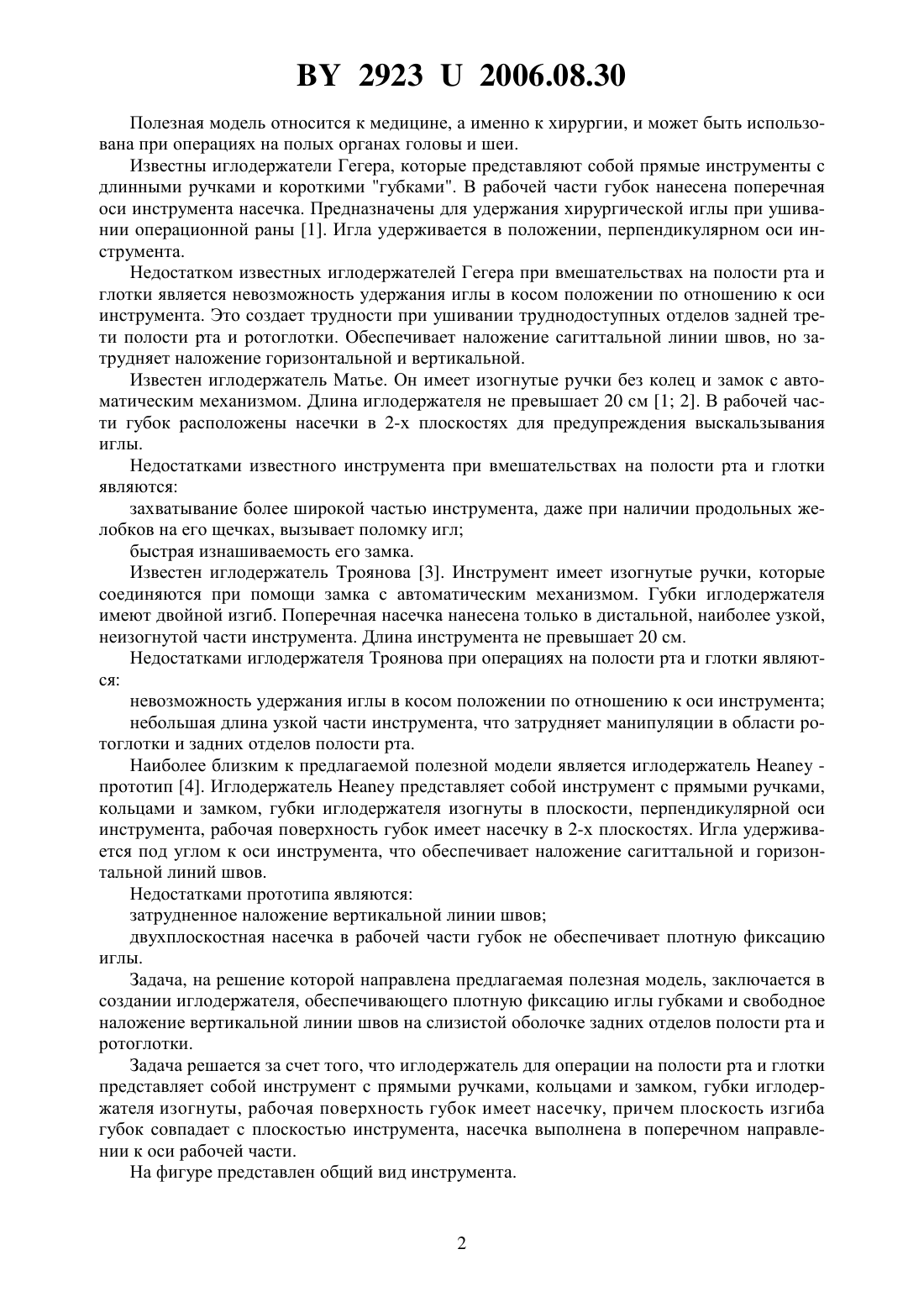

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИГЛОДЕРЖАТЕЛЬ ДЛЯ ОПЕРАЦИЙ НА ПОЛОСТИ РТА И ГЛОТКИ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Автор Иванов Сергей Анатольевич(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) Иглодержатель для операций на полости рта и глотки представляет собой инструмент с прямыми ручками, кольцами и замком, губки иглодержателя изогнуты, рабочая поверхность губок имеет насечку, отличающийся тем, что плоскость изгиба губок совпадает с плоскостью инструмента, насечка выполнена в поперечном направлении к оси рабочей части. 29232006.08.30 Полезная модель относится к медицине, а именно к хирургии, и может быть использована при операциях на полых органах головы и шеи. Известны иглодержатели Гегера, которые представляют собой прямые инструменты с длинными ручками и короткими губками. В рабочей части губок нанесена поперечная оси инструмента насечка. Предназначены для удержания хирургической иглы при ушивании операционной раны 1. Игла удерживается в положении, перпендикулярном оси инструмента. Недостатком известных иглодержателей Гегера при вмешательствах на полости рта и глотки является невозможность удержания иглы в косом положении по отношению к оси инструмента. Это создает трудности при ушивании труднодоступных отделов задней трети полости рта и ротоглотки. Обеспечивает наложение сагиттальной линии швов, но затрудняет наложение горизонтальной и вертикальной. Известен иглодержатель Матье. Он имеет изогнутые ручки без колец и замок с автоматическим механизмом. Длина иглодержателя не превышает 20 см 1 2. В рабочей части губок расположены насечки в 2-х плоскостях для предупреждения выскальзывания иглы. Недостатками известного инструмента при вмешательствах на полости рта и глотки являются захватывание более широкой частью инструмента, даже при наличии продольных желобков на его щечках, вызывает поломку игл быстрая изнашиваемость его замка. Известен иглодержатель Троянова 3. Инструмент имеет изогнутые ручки, которые соединяются при помощи замка с автоматическим механизмом. Губки иглодержателя имеют двойной изгиб. Поперечная насечка нанесена только в дистальной, наиболее узкой,неизогнутой части инструмента. Длина инструмента не превышает 20 см. Недостатками иглодержателя Троянова при операциях на полости рта и глотки являются невозможность удержания иглы в косом положении по отношению к оси инструмента небольшая длина узкой части инструмента, что затрудняет манипуляции в области ротоглотки и задних отделов полости рта. Наиболее близким к предлагаемой полезной модели является иглодержательпрототип 4. Иглодержательпредставляет собой инструмент с прямыми ручками,кольцами и замком, губки иглодержателя изогнуты в плоскости, перпендикулярной оси инструмента, рабочая поверхность губок имеет насечку в 2-х плоскостях. Игла удерживается под углом к оси инструмента, что обеспечивает наложение сагиттальной и горизонтальной линий швов. Недостатками прототипа являются затрудненное наложение вертикальной линии швов двухплоскостная насечка в рабочей части губок не обеспечивает плотную фиксацию иглы. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании иглодержателя, обеспечивающего плотную фиксацию иглы губками и свободное наложение вертикальной линии швов на слизистой оболочке задних отделов полости рта и ротоглотки. Задача решается за счет того, что иглодержатель для операции на полости рта и глотки представляет собой инструмент с прямыми ручками, кольцами и замком, губки иглодержателя изогнуты, рабочая поверхность губок имеет насечку, причем плоскость изгиба губок совпадает с плоскостью инструмента, насечка выполнена в поперечном направлении к оси рабочей части. На фигуре представлен общий вид инструмента. 29232006.08.30 Иглодержатель для операции на полости рта и глотки содержит прямые ручки 1 с кольцами и замком 2, ручки 1 содержат изогнутые в плоскости инструмента губки 3, рабочая поверхность 4 губок имеет насечку в поперечном направлении к оси рабочей части. Работает иглодержатель следующим образом игла помещается между губками 3 инструмента под углом, необходимым для ушивания конкретного участка слизистой оболочки рта или глотки. Фиксация осуществляется при помощи замка 2. Вкол, проведение через ткани и выкол иглы осуществляется путем поворота ручек 1 вокруг оси иглодержателя, при этом направление поступательного движения иглы не совпадает с направлением движения ручек 1. Иглодержатель прост и удобен в работе, обеспечивает наложение линий швов слизистой оболочки в любом направлении в труднодоступных отделах полости рта и глотки,гарантирует плотную фиксацию иглы при манипуляциях на тканях любой плотности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
