Цветное покрытие

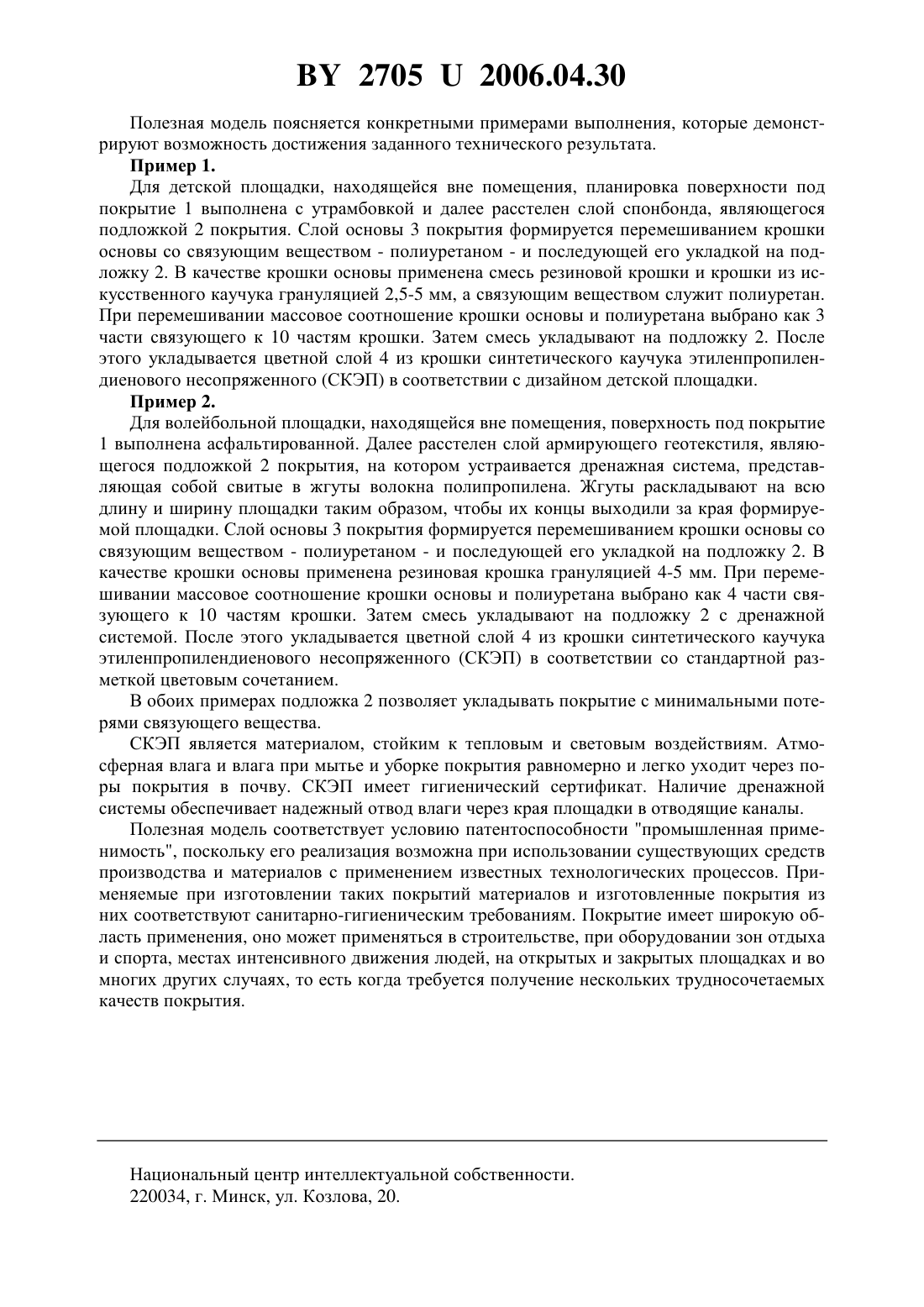

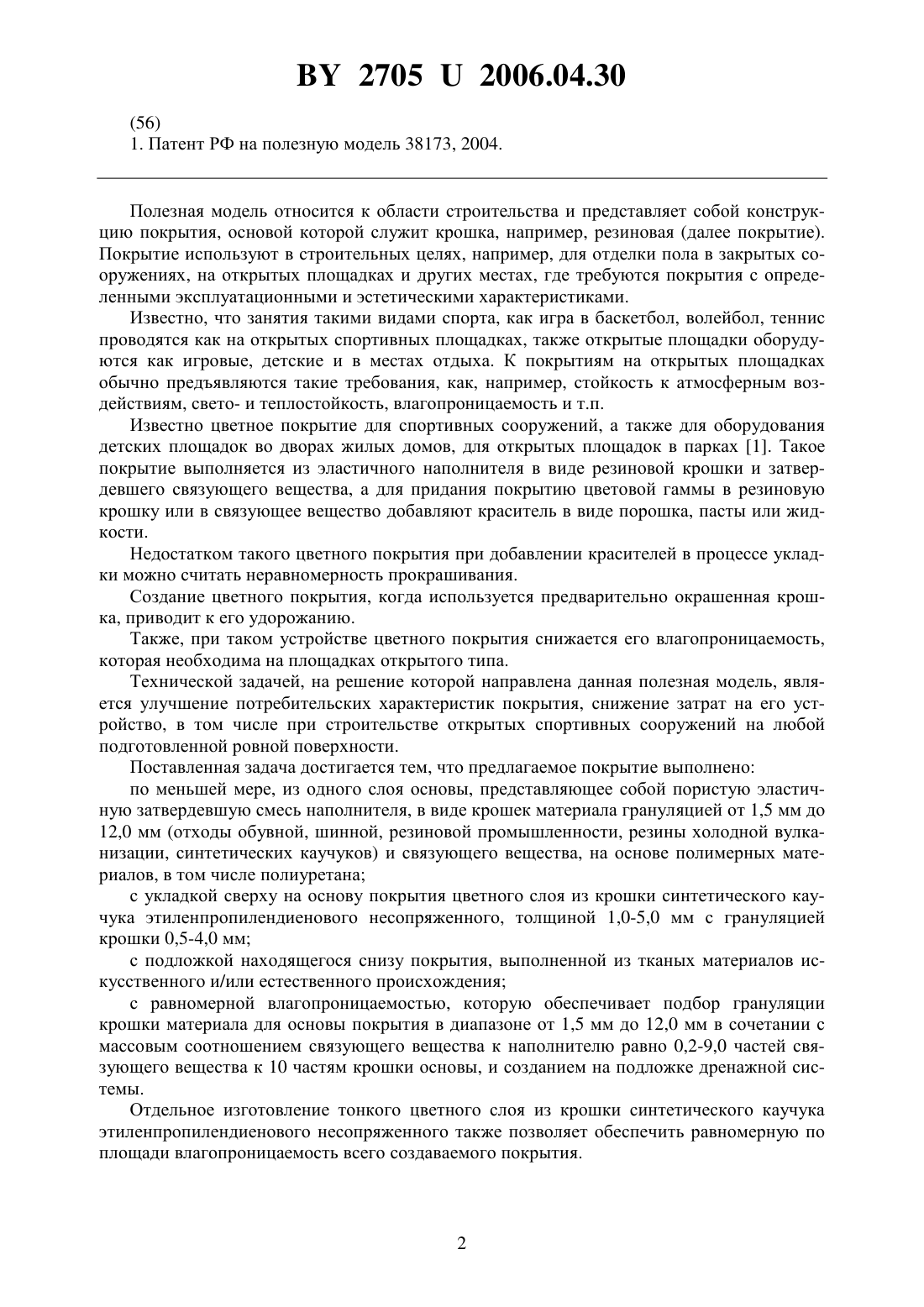

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Жигарев Владимир Ефимович(72) Авторы Жигарев Владимир Ефимович Семашко Владимир Евгеньевич(73) Патентообладатель Жигарев Владимир Ефимович(57) 1. Цветное покрытие, выполненное, по меньшей мере, из одного слоя основы, представляющей собой пористую эластичную затвердевшую смесь наполнителя, в виде крошек материала, и связующего вещества, на основе полимерных материалов,отличающееся тем, что сверху на пористую эластичную затвердевшую смесь укладывается цветной слой из крошки синтетического каучука этиленпропилендиенового несопряженного. 2. Цветное покрытие по п. 1, отличающееся тем, что цветной слой состоит из крошки синтетического каучука этиленпропилендиенового несопряженного грануляцией 0,54,0 мм и имеет толщину 1,0-5,0 мм. 3. Цветное покрытие по п. 1, отличающееся тем, что массовое соотношение связующего вещества к наполнителю равно 0,2-9,0 частей связующего вещества к 10 частям крошки основы при ее грануляции от 1,5 мм до 12,0 мм. 4. Цветное покрытие по п. 1, отличающееся тем, что покрытие имеет равномерную по площади влагопроницаемость. 5. Цветное покрытие по п. 1, отличающееся тем, что покрытие снизу имеет подложку из тканых материалов искусственного и/или естественного происхождения. 6. Цветное покрытие по любому из пп. 1-5, отличающееся тем, что до укладывания основы покрытия создается дренажная система. 7. Цветное покрытие по п. 1, отличающееся тем, что в качестве связующего вещества используется полиуретан.(56) 1. Патент РФ на полезную модель 38173, 2004. Полезная модель относится к области строительства и представляет собой конструкцию покрытия, основой которой служит крошка, например, резиновая (далее покрытие). Покрытие используют в строительных целях, например, для отделки пола в закрытых сооружениях, на открытых площадках и других местах, где требуются покрытия с определенными эксплуатационными и эстетическими характеристиками. Известно, что занятия такими видами спорта, как игра в баскетбол, волейбол, теннис проводятся как на открытых спортивных площадках, также открытые площадки оборудуются как игровые, детские и в местах отдыха. К покрытиям на открытых площадках обычно предъявляются такие требования, как, например, стойкость к атмосферным воздействиям, свето- и теплостойкость, влагопроницаемость и т.п. Известно цветное покрытие для спортивных сооружений, а также для оборудования детских площадок во дворах жилых домов, для открытых площадок в парках 1. Такое покрытие выполняется из эластичного наполнителя в виде резиновой крошки и затвердевшего связующего вещества, а для придания покрытию цветовой гаммы в резиновую крошку или в связующее вещество добавляют краситель в виде порошка, пасты или жидкости. Недостатком такого цветного покрытия при добавлении красителей в процессе укладки можно считать неравномерность прокрашивания. Создание цветного покрытия, когда используется предварительно окрашенная крошка, приводит к его удорожанию. Также, при таком устройстве цветного покрытия снижается его влагопроницаемость,которая необходима на площадках открытого типа. Технической задачей, на решение которой направлена данная полезная модель, является улучшение потребительских характеристик покрытия, снижение затрат на его устройство, в том числе при строительстве открытых спортивных сооружений на любой подготовленной ровной поверхности. Поставленная задача достигается тем, что предлагаемое покрытие выполнено по меньшей мере, из одного слоя основы, представляющее собой пористую эластичную затвердевшую смесь наполнителя, в виде крошек материала грануляцией от 1,5 мм до 12,0 мм (отходы обувной, шинной, резиновой промышленности, резины холодной вулканизации, синтетических каучуков) и связующего вещества, на основе полимерных материалов, в том числе полиуретана с укладкой сверху на основу покрытия цветного слоя из крошки синтетического каучука этиленпропилендиенового несопряженного, толщиной 1,0-5,0 мм с грануляцией крошки 0,5-4,0 мм с подложкой находящегося снизу покрытия, выполненной из тканых материалов искусственного и/или естественного происхождения с равномерной влагопроницаемостью, которую обеспечивает подбор грануляции крошки материала для основы покрытия в диапазоне от 1,5 мм до 12,0 мм в сочетании с массовым соотношением связующего вещества к наполнителю равно 0,2-9,0 частей связующего вещества к 10 частям крошки основы, и созданием на подложке дренажной системы. Отдельное изготовление тонкого цветного слоя из крошки синтетического каучука этиленпропилендиенового несопряженного также позволяет обеспечить равномерную по площади влагопроницаемость всего создаваемого покрытия. 27052006.04.30 Последующая укладка на основу цветного слоя позволяет создавать необходимую цветовую гамму для площадок конкретного назначения и требуемого дизайна. Основа покрытия при этом не требует окраски. В отличие от прототипа устройство основы покрытия позволяет обеспечивать равномерную и по площади ее влагопроницаемость. На открытых площадках, где подготовленная под покрытие поверхность может иметь по площади различные влагопроводящие свойства из-за особенностей грунта, дренажная система позволяет гарантированно и равномерно отводить влагу. Использование тканых материалов искусственного и/или естественного происхождения для подложки также обеспечивает влагоотводящие свойства покрытию. Для открытых площадок на подготовленную дренирующую поверхность (земля, щебень, песок и т.п.) наносится тканый материал из любых волокон искусственного и/или естественного происхождения, например спонтбонд, гигроскопичная и влагопроницаемая ткань, используемая в земледелии. Эти слои, по существу, являются подложкой, нижним слоем покрытия. Механизм влагопроницаемости выглядит следующим образом. Влага, попадая на поверхность покрытия, просачивается естественным образом через поры цветного слоя, образованного из крошки синтетического каучука этиленпропилендиенового несопряженного, и основы покрытия - к нижнему слою - подложке, далее влага проходит сквозь подложку в грунт. При интенсивном поступлении влаги часть ее просачивается в грунт, а часть уходит через торцевые поверхности покрытия. Если подготовленная поверхность непроницаема для влаги (бетон, асфальт и т.п.), то влага уходит через его торцевые поверхности по дренажной системе. Дренажные каналы создаются при устройстве покрытия путем укладывания на подложку покрытия шнуров, стержней и тому подобного материала из смачиваемого, а следовательно и отводящего влагу вещества. Такая дренажная система эффективна для цементных или асфальтных подготовок под устройство покрытия или при интенсивном поступлении влаги (например, дождь или влажная уборка покрытия). Слишком интенсивного поступления влаги опасаться не следует, так как во время мытья и уборки, а также в дождь, спортивные и развлекательные мероприятия на площадках обычно не проводятся. Заявляемое в качестве полезной модели покрытие не требует после его устройства прокраски или другой цветовой обработки. Укладкой верхнего слоя можно варьировать цветовую гамму в зависимости от необходимых требований по применению площадок и в зависимости от дизайна. Для изготовления покрытий с требуемыми характеристиками возможны различные сочетания крошки основы покрытия (например, резиновая крошка, крошка из отходов резиновой, обувной и шинной промышленности, сочетание этой крошки с крошкой из других природных и искусственных материалов), связующего материала (например, чистые полиуретановые, эпоксидные, метакрилатные смолы, сырая резина как отдельно, так и в смеси с загустителями и отвердителями), в том числе полиуретана. Комбинации основы покрытия с различными полимерными или ткаными материалами подложки определяют качество и назначение конечного продукта. Предлагаемое техническое решение поясняется чертежом. На фигуре изображено поперечное сечение покрытия, на котором 1 - поверхность, подготовленная под покрытие 2 - подложка 3 - крошка основы со связующим веществом 4 - цветной слой. На подготовленную поверхность 1 расстилается подложка 2, на которую наносится слой 3 крошки основы со связующим веществом. Цветной слой 4 укладывается на слой 3 крошки основы. 3 27052006.04.30 Полезная модель поясняется конкретными примерами выполнения, которые демонстрируют возможность достижения заданного технического результата. Пример 1. Для детской площадки, находящейся вне помещения, планировка поверхности под покрытие 1 выполнена с утрамбовкой и далее расстелен слой спонбонда, являющегося подложкой 2 покрытия. Слой основы 3 покрытия формируется перемешиванием крошки основы со связующим веществом - полиуретаном - и последующей его укладкой на подложку 2. В качестве крошки основы применена смесь резиновой крошки и крошки из искусственного каучука грануляцией 2,5-5 мм, а связующим веществом служит полиуретан. При перемешивании массовое соотношение крошки основы и полиуретана выбрано как 3 части связующего к 10 частям крошки. Затем смесь укладывают на подложку 2. После этого укладывается цветной слой 4 из крошки синтетического каучука этиленпропилендиенового несопряженного (СКЭП) в соответствии с дизайном детской площадки. Пример 2. Для волейбольной площадки, находящейся вне помещения, поверхность под покрытие 1 выполнена асфальтированной. Далее расстелен слой армирующего геотекстиля, являющегося подложкой 2 покрытия, на котором устраивается дренажная система, представляющая собой свитые в жгуты волокна полипропилена. Жгуты раскладывают на всю длину и ширину площадки таким образом, чтобы их концы выходили за края формируемой площадки. Слой основы 3 покрытия формируется перемешиванием крошки основы со связующим веществом - полиуретаном - и последующей его укладкой на подложку 2. В качестве крошки основы применена резиновая крошка грануляцией 4-5 мм. При перемешивании массовое соотношение крошки основы и полиуретана выбрано как 4 части связующего к 10 частям крошки. Затем смесь укладывают на подложку 2 с дренажной системой. После этого укладывается цветной слой 4 из крошки синтетического каучука этиленпропилендиенового несопряженного (СКЭП) в соответствии со стандартной разметкой цветовым сочетанием. В обоих примерах подложка 2 позволяет укладывать покрытие с минимальными потерями связующего вещества. СКЭП является материалом, стойким к тепловым и световым воздействиям. Атмосферная влага и влага при мытье и уборке покрытия равномерно и легко уходит через поры покрытия в почву. СКЭП имеет гигиенический сертификат. Наличие дренажной системы обеспечивает надежный отвод влаги через края площадки в отводящие каналы. Полезная модель соответствует условию патентоспособности промышленная применимость, поскольку его реализация возможна при использовании существующих средств производства и материалов с применением известных технологических процессов. Применяемые при изготовлении таких покрытий материалов и изготовленные покрытия из них соответствуют санитарно-гигиеническим требованиям. Покрытие имеет широкую область применения, оно может применяться в строительстве, при оборудовании зон отдыха и спорта, местах интенсивного движения людей, на открытых и закрытых площадках и во многих других случаях, то есть когда требуется получение нескольких трудносочетаемых качеств покрытия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
