Экран-штора для ванны

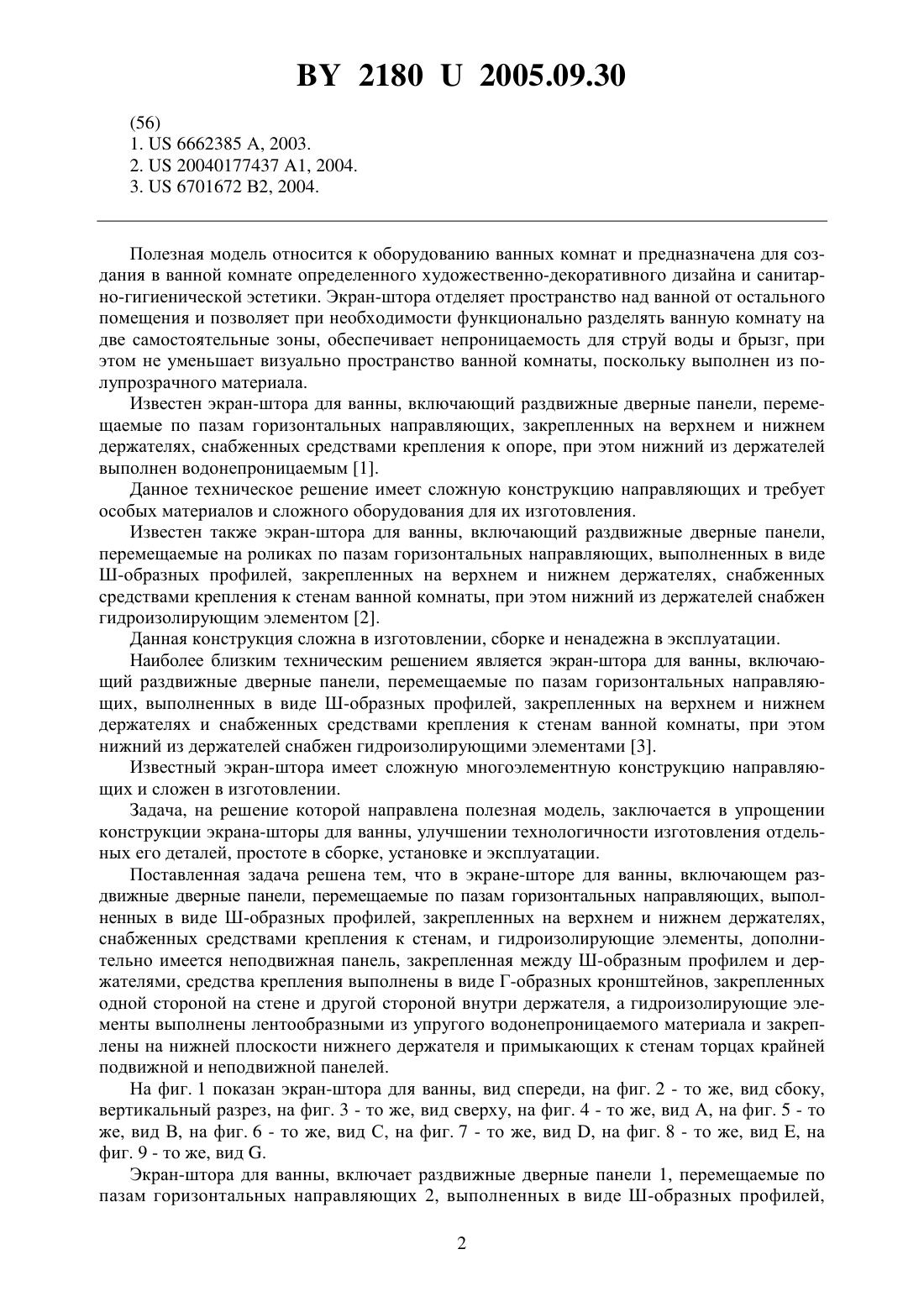

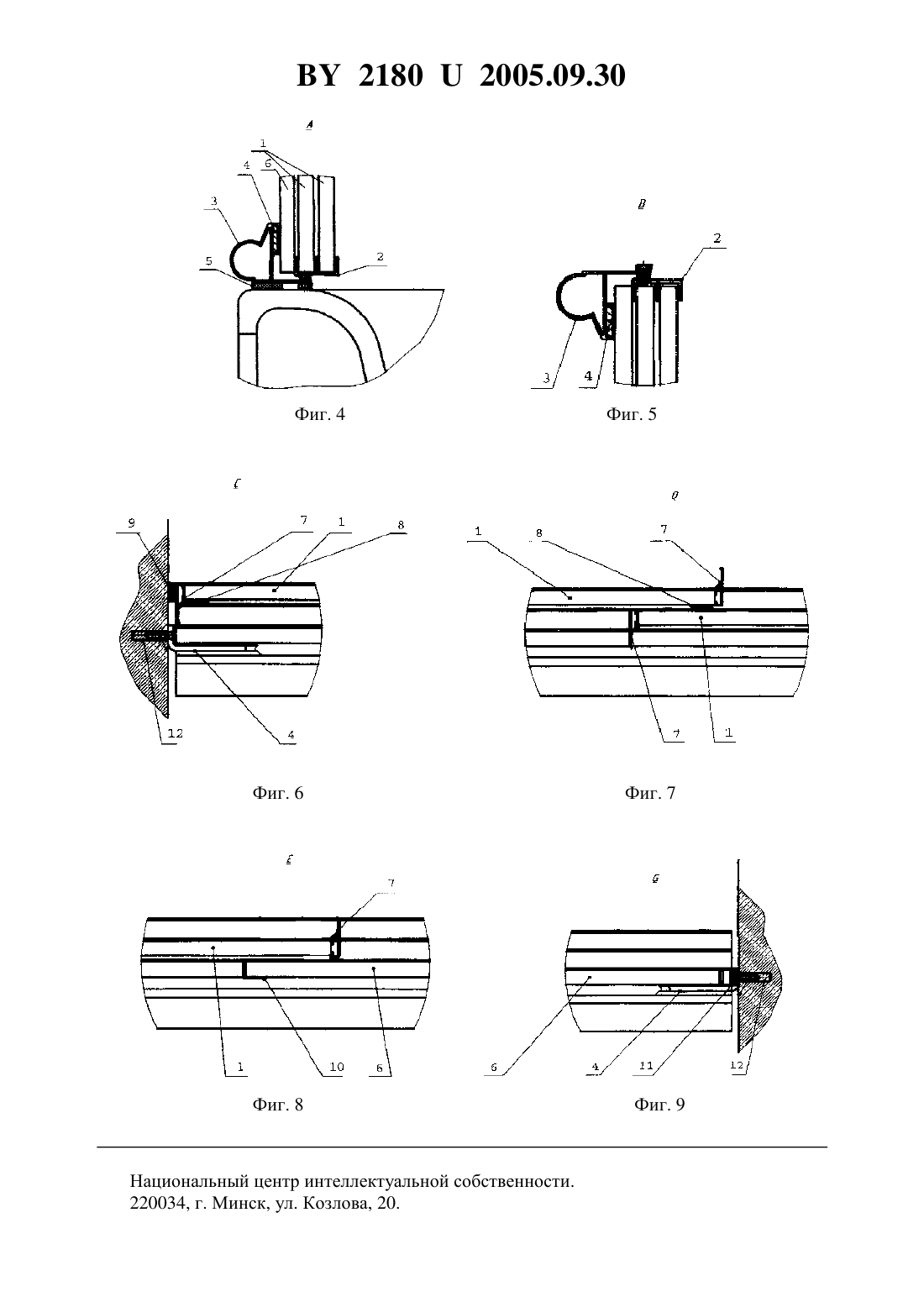

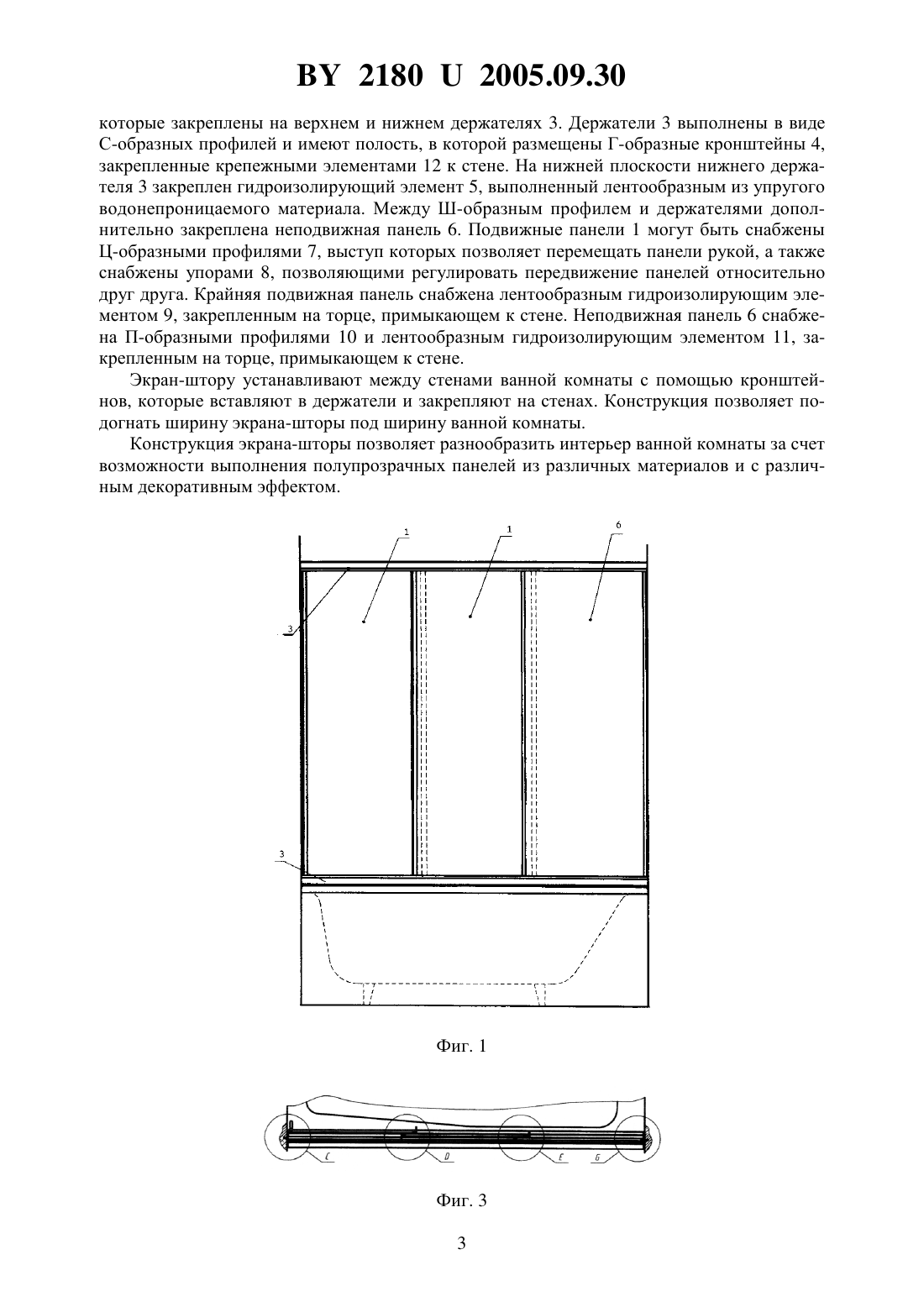

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Крупский Владимир Павлович(72) Автор Крупский Владимир Павлович(73) Патентообладатель Крупский Владимир Павлович(57) Экран-штора для ванны, включающий раздвижные дверные панели, перемещаемые по пазам горизонтальных направляющих, выполненных в виде Ш-образных профилей, закрепленных на верхнем и нижнем держателях, снабженных средствами крепления к стенам ванной комнаты, и гидроизолирующие элементы, отличающийся тем, что он дополнительно имеет неподвижную панель, закрепленную между Ш-образным профилем и держателями, средства крепления выполнены в виде Г-образных кронштейнов, закрепленных одной стороной на стене ванной комнаты и другой стороной внутри держателя, а гидроизолирующие элементы выполнены лентообразными из упругого водонепроницаемого материала и закреплены на нижней плоскости нижнего держателя и примыкающих к стенам ванной комнаты торцах крайней подвижной и неподвижной панелей.(56) 1.6662385 А, 2003. 2.20040177437 1, 2004. 3.6701672 В 2, 2004. Полезная модель относится к оборудованию ванных комнат и предназначена для создания в ванной комнате определенного художественно-декоративного дизайна и санитарно-гигиенической эстетики. Экран-штора отделяет пространство над ванной от остального помещения и позволяет при необходимости функционально разделять ванную комнату на две самостоятельные зоны, обеспечивает непроницаемость для струй воды и брызг, при этом не уменьшает визуально пространство ванной комнаты, поскольку выполнен из полупрозрачного материала. Известен экран-штора для ванны, включающий раздвижные дверные панели, перемещаемые по пазам горизонтальных направляющих, закрепленных на верхнем и нижнем держателях, снабженных средствами крепления к опоре, при этом нижний из держателей выполнен водонепроницаемым 1. Данное техническое решение имеет сложную конструкцию направляющих и требует особых материалов и сложного оборудования для их изготовления. Известен также экран-штора для ванны, включающий раздвижные дверные панели,перемещаемые на роликах по пазам горизонтальных направляющих, выполненных в виде Ш-образных профилей, закрепленных на верхнем и нижнем держателях, снабженных средствами крепления к стенам ванной комнаты, при этом нижний из держателей снабжен гидроизолирующим элементом 2. Данная конструкция сложна в изготовлении, сборке и ненадежна в эксплуатации. Наиболее близким техническим решением является экран-штора для ванны, включающий раздвижные дверные панели, перемещаемые по пазам горизонтальных направляющих, выполненных в виде Ш-образных профилей, закрепленных на верхнем и нижнем держателях и снабженных средствами крепления к стенам ванной комнаты, при этом нижний из держателей снабжен гидроизолирующими элементами 3. Известный экран-штора имеет сложную многоэлементную конструкцию направляющих и сложен в изготовлении. Задача, на решение которой направлена полезная модель, заключается в упрощении конструкции экрана-шторы для ванны, улучшении технологичности изготовления отдельных его деталей, простоте в сборке, установке и эксплуатации. Поставленная задача решена тем, что в экране-шторе для ванны, включающем раздвижные дверные панели, перемещаемые по пазам горизонтальных направляющих, выполненных в виде Ш-образных профилей, закрепленных на верхнем и нижнем держателях,снабженных средствами крепления к стенам, и гидроизолирующие элементы, дополнительно имеется неподвижная панель, закрепленная между Ш-образным профилем и держателями, средства крепления выполнены в виде Г-образных кронштейнов, закрепленных одной стороной на стене и другой стороной внутри держателя, а гидроизолирующие элементы выполнены лентообразными из упругого водонепроницаемого материала и закреплены на нижней плоскости нижнего держателя и примыкающих к стенам торцах крайней подвижной и неподвижной панелей. На фиг. 1 показан экран-штора для ванны, вид спереди, на фиг. 2 - то же, вид сбоку,вертикальный разрез, на фиг. 3 - то же, вид сверху, на фиг. 4 - то же, вид А, на фиг. 5 - то же, вид В, на фиг. 6 - то же, вид С, на фиг. 7 - то же, вид , на фиг. 8 - то же, вид , на фиг. 9 - то же, вид . Экран-штора для ванны, включает раздвижные дверные панели 1, перемещаемые по пазам горизонтальных направляющих 2, выполненных в виде Ш-образных профилей,2 21802005.09.30 которые закреплены на верхнем и нижнем держателях 3. Держатели 3 выполнены в виде С-образных профилей и имеют полость, в которой размещены Г-образные кронштейны 4,закрепленные крепежными элементами 12 к стене. На нижней плоскости нижнего держателя 3 закреплен гидроизолирующий элемент 5, выполненный лентообразным из упругого водонепроницаемого материала. Между Ш-образным профилем и держателями дополнительно закреплена неподвижная панель 6. Подвижные панели 1 могут быть снабжены Ц-образными профилями 7, выступ которых позволяет перемещать панели рукой, а также снабжены упорами 8, позволяющими регулировать передвижение панелей относительно друг друга. Крайняя подвижная панель снабжена лентообразным гидроизолирующим элементом 9, закрепленным на торце, примыкающем к стене. Неподвижная панель 6 снабжена П-образными профилями 10 и лентообразным гидроизолирующим элементом 11, закрепленным на торце, примыкающем к стене. Экран-штору устанавливают между стенами ванной комнаты с помощью кронштейнов, которые вставляют в держатели и закрепляют на стенах. Конструкция позволяет подогнать ширину экрана-шторы под ширину ванной комнаты. Конструкция экрана-шторы позволяет разнообразить интерьер ванной комнаты за счет возможности выполнения полупрозрачных панелей из различных материалов и с различным декоративным эффектом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
