Зажимное устройство

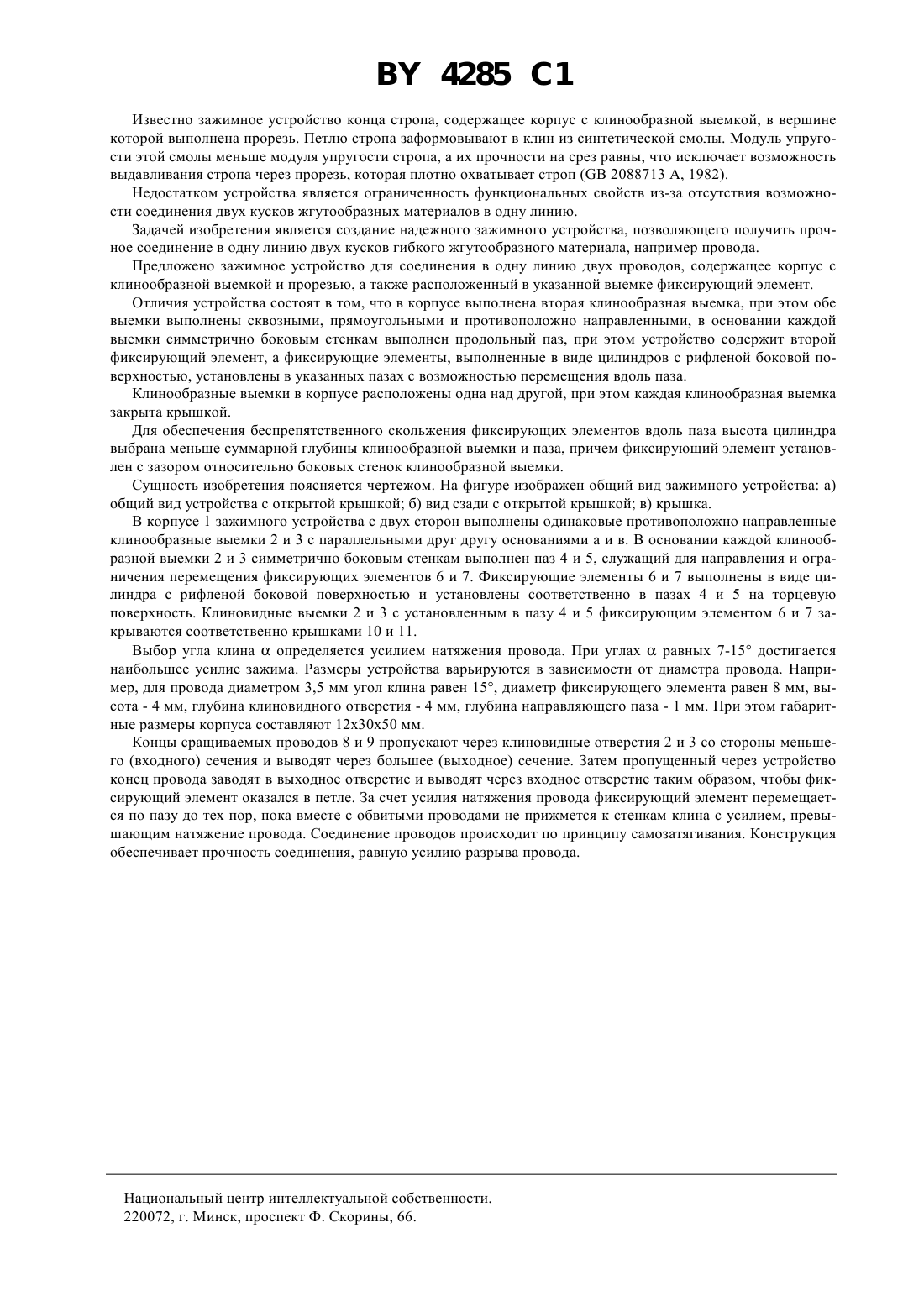

(73) Патентообладатели Сендер Виктор Романович,Дьяков Василий Иванович(57) 1. Зажимное устройство для соединения в одну линию двух проводов, содержащее корпус с клинообразной выемкой и прорезью, а также расположенный в указанной выемке фиксирующий элемент, отличающееся тем, что в корпусе выполнена вторая клинообразная выемка, при этом обе выемки выполнены сквозными, прямоугольными и противоположно направленными, в основании каждой выемки симметрично боковым стенкам выполнен продольный паз, при этом устройство содержит второй фиксирующий элемент, а фиксирующие элементы, выполненные в виде цилиндров с рифленой боковой поверхностью, установлены в указанных пазах с возможностью перемещения вдоль паза. 2. Устройство по п. 1, отличающееся тем, что клинообразные выемки в корпусе расположены одна над другой. 3. Устройство по п. 1 или 2, отличающееся тем, что каждая клинообразная выемка закрыта крышкой. Изобретение относится к области машиностроения, в частности к крепежным, соединяющим или направляющим устройствам для тросов, канатов, проводов. 4285 1 Известно зажимное устройство конца стропа, содержащее корпус с клинообразной выемкой, в вершине которой выполнена прорезь. Петлю стропа заформовывают в клин из синтетической смолы. Модуль упругости этой смолы меньше модуля упругости стропа, а их прочности на срез равны, что исключает возможность выдавливания стропа через прорезь, которая плотно охватывает строп ( 2088713 А, 1982). Недостатком устройства является ограниченность функциональных свойств из-за отсутствия возможности соединения двух кусков жгутообразных материалов в одну линию. Задачей изобретения является создание надежного зажимного устройства, позволяющего получить прочное соединение в одну линию двух кусков гибкого жгутообразного материала, например провода. Предложено зажимное устройство для соединения в одну линию двух проводов, содержащее корпус с клинообразной выемкой и прорезью, а также расположенный в указанной выемке фиксирующий элемент. Отличия устройства состоят в том, что в корпусе выполнена вторая клинообразная выемка, при этом обе выемки выполнены сквозными, прямоугольными и противоположно направленными, в основании каждой выемки симметрично боковым стенкам выполнен продольный паз, при этом устройство содержит второй фиксирующий элемент, а фиксирующие элементы, выполненные в виде цилиндров с рифленой боковой поверхностью, установлены в указанных пазах с возможностью перемещения вдоль паза. Клинообразные выемки в корпусе расположены одна над другой, при этом каждая клинообразная выемка закрыта крышкой. Для обеспечения беспрепятственного скольжения фиксирующих элементов вдоль паза высота цилиндра выбрана меньше суммарной глубины клинообразной выемки и паза, причем фиксирующий элемент установлен с зазором относительно боковых стенок клинообразной выемки. Сущность изобретения поясняется чертежом. На фигуре изображен общий вид зажимного устройства а) общий вид устройства с открытой крышкой б) вид сзади с открытой крышкой в) крышка. В корпусе 1 зажимного устройства с двух сторон выполнены одинаковые противоположно направленные клинообразные выемки 2 и 3 с параллельными друг другу основаниями а и в. В основании каждой клинообразной выемки 2 и 3 симметрично боковым стенкам выполнен паз 4 и 5, служащий для направления и ограничения перемещения фиксирующих элементов 6 и 7. Фиксирующие элементы 6 и 7 выполнены в виде цилиндра с рифленой боковой поверхностью и установлены соответственно в пазах 4 и 5 на торцевую поверхность. Клиновидные выемки 2 и 3 с установленным в пазу 4 и 5 фиксирующим элементом 6 и 7 закрываются соответственно крышками 10 и 11. Выбор угла клинаопределяется усилием натяжения провода. При углахравных 7-15 достигается наибольшее усилие зажима. Размеры устройства варьируются в зависимости от диаметра провода. Например, для провода диаметром 3,5 мм угол клина равен 15, диаметр фиксирующего элемента равен 8 мм, высота - 4 мм, глубина клиновидного отверстия - 4 мм, глубина направляющего паза - 1 мм. При этом габаритные размеры корпуса составляют 12 х 30 х 50 мм. Концы сращиваемых проводов 8 и 9 пропускают через клиновидные отверстия 2 и 3 со стороны меньшего (входного) сечения и выводят через большее (выходное) сечение. Затем пропущенный через устройство конец провода заводят в выходное отверстие и выводят через входное отверстие таким образом, чтобы фиксирующий элемент оказался в петле. За счет усилия натяжения провода фиксирующий элемент перемещается по пазу до тех пор, пока вместе с обвитыми проводами не прижмется к стенкам клина с усилием, превышающим натяжение провода. Соединение проводов происходит по принципу самозатягивания. Конструкция обеспечивает прочность соединения, равную усилию разрыва провода. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
