Устройство для импульсной подачи электродной проволоки

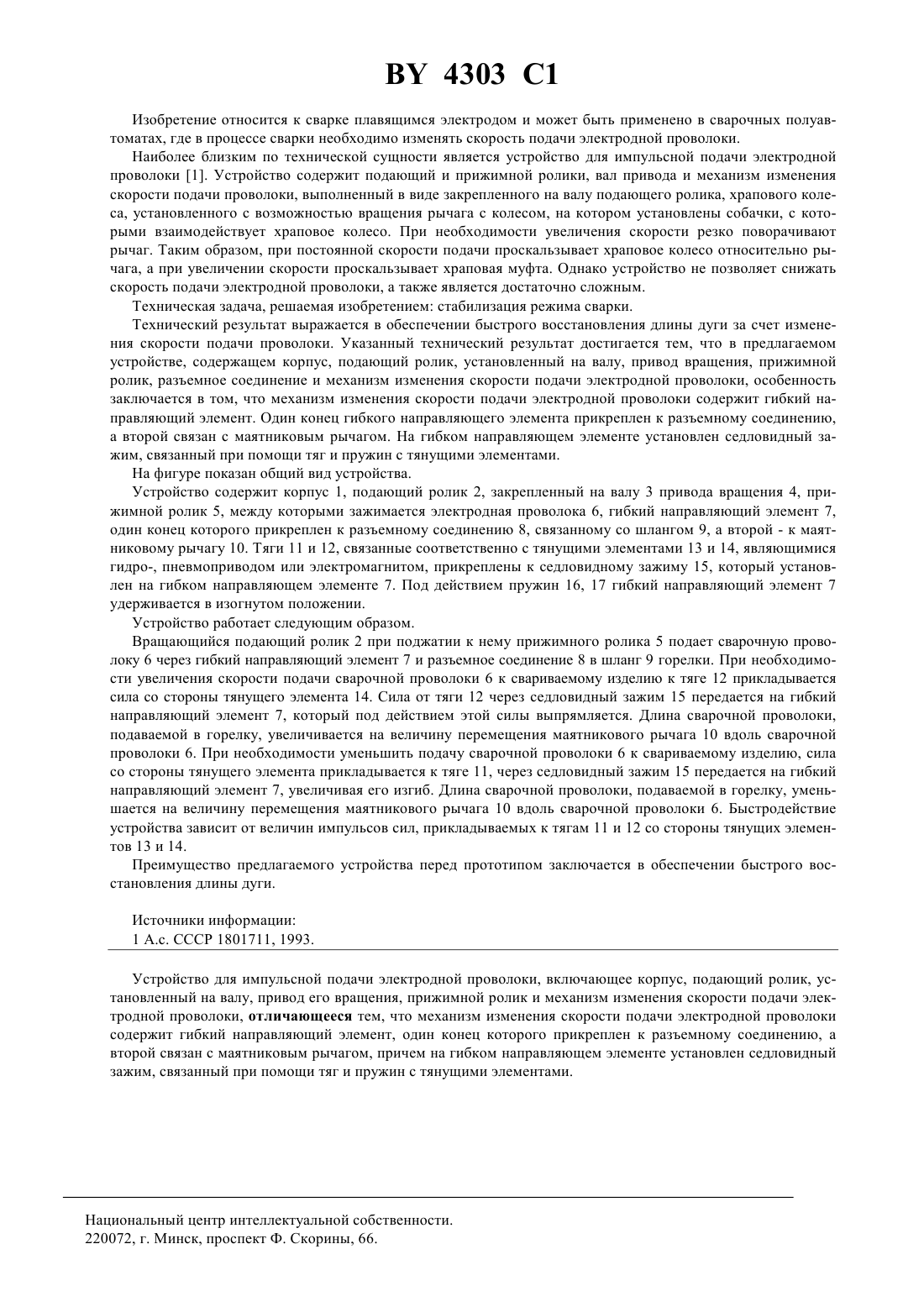

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИМПУЛЬСНОЙ ПОДАЧИ ЭЛЕКТРОДНОЙ ПРОВОЛОКИ(57) Изобретение относится к сварке плавящимся электродом и может быть применено в сварочных полуавтоматах, где в процессе сварки необходимо изменять скорость подачи электродной проволоки. Техническая задача, решаемая изобретением стабилизация режима сварки. Технический результат выражается в обеспечении быстрого восстановления длины дуги за счет изменения скорости подачи проволоки. Указанный технический результат достигается тем, что в предлагаемом устройстве, содержащем корпус, подающий ролик, установленный на валу, привод вращения, прижимной ролик, разъемное соединение и механизм изменения скорости подачи электродной проволоки, особенность заключается в том, что механизм изменения скорости подачи электродной проволоки содержит гибкий направляющий элемент. Один конец гибкого направляющего элемента прикреплен к разъемному соединению,а второй связан с маятниковым рычагом. На гибком направляющем элементе установлен седловидный зажим, связанный при помощи тяг и пружин с тянущими элементами. 4303 1 Изобретение относится к сварке плавящимся электродом и может быть применено в сварочных полуавтоматах, где в процессе сварки необходимо изменять скорость подачи электродной проволоки. Наиболее близким по технической сущности является устройство для импульсной подачи электродной проволоки 1. Устройство содержит подающий и прижимной ролики, вал привода и механизм изменения скорости подачи проволоки, выполненный в виде закрепленного на валу подающего ролика, храпового колеса, установленного с возможностью вращения рычага с колесом, на котором установлены собачки, с которыми взаимодействует храповое колесо. При необходимости увеличения скорости резко поворачивают рычаг. Таким образом, при постоянной скорости подачи проскальзывает храповое колесо относительно рычага, а при увеличении скорости проскальзывает храповая муфта. Однако устройство не позволяет снижать скорость подачи электродной проволоки, а также является достаточно сложным. Техническая задача, решаемая изобретением стабилизация режима сварки. Технический результат выражается в обеспечении быстрого восстановления длины дуги за счет изменения скорости подачи проволоки. Указанный технический результат достигается тем, что в предлагаемом устройстве, содержащем корпус, подающий ролик, установленный на валу, привод вращения, прижимной ролик, разъемное соединение и механизм изменения скорости подачи электродной проволоки, особенность заключается в том, что механизм изменения скорости подачи электродной проволоки содержит гибкий направляющий элемент. Один конец гибкого направляющего элемента прикреплен к разъемному соединению,а второй связан с маятниковым рычагом. На гибком направляющем элементе установлен седловидный зажим, связанный при помощи тяг и пружин с тянущими элементами. На фигуре показан общий вид устройства. Устройство содержит корпус 1, подающий ролик 2, закрепленный на валу 3 привода вращения 4, прижимной ролик 5, между которыми зажимается электродная проволока 6, гибкий направляющий элемент 7,один конец которого прикреплен к разъемному соединению 8, связанному со шлангом 9, а второй - к маятниковому рычагу 10. Тяги 11 и 12, связанные соответственно с тянущими элементами 13 и 14, являющимися гидро-, пневмоприводом или электромагнитом, прикреплены к седловидному зажиму 15, который установлен на гибком направляющем элементе 7. Под действием пружин 16, 17 гибкий направляющий элемент 7 удерживается в изогнутом положении. Устройство работает следующим образом. Вращающийся подающий ролик 2 при поджатии к нему прижимного ролика 5 подает сварочную проволоку 6 через гибкий направляющий элемент 7 и разъемное соединение 8 в шланг 9 горелки. При необходимости увеличения скорости подачи сварочной проволоки 6 к свариваемому изделию к тяге 12 прикладывается сила со стороны тянущего элемента 14. Сила от тяги 12 через седловидный зажим 15 передается на гибкий направляющий элемент 7, который под действием этой силы выпрямляется. Длина сварочной проволоки,подаваемой в горелку, увеличивается на величину перемещения маятникового рычага 10 вдоль сварочной проволоки 6. При необходимости уменьшить подачу сварочной проволоки 6 к свариваемому изделию, сила со стороны тянущего элемента прикладывается к тяге 11, через седловидный зажим 15 передается на гибкий направляющий элемент 7, увеличивая его изгиб. Длина сварочной проволоки, подаваемой в горелку, уменьшается на величину перемещения маятникового рычага 10 вдоль сварочной проволоки 6. Быстродействие устройства зависит от величин импульсов сил, прикладываемых к тягам 11 и 12 со стороны тянущих элементов 13 и 14. Преимущество предлагаемого устройства перед прототипом заключается в обеспечении быстрого восстановления длины дуги. Источники информации 1 А.с. СССР 1801711, 1993. Устройство для импульсной подачи электродной проволоки, включающее корпус, подающий ролик, установленный на валу, привод его вращения, прижимной ролик и механизм изменения скорости подачи электродной проволоки, отличающееся тем, что механизм изменения скорости подачи электродной проволоки содержит гибкий направляющий элемент, один конец которого прикреплен к разъемному соединению, а второй связан с маятниковым рычагом, причем на гибком направляющем элементе установлен седловидный зажим, связанный при помощи тяг и пружин с тянущими элементами. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
