Составное зубчатое колесо

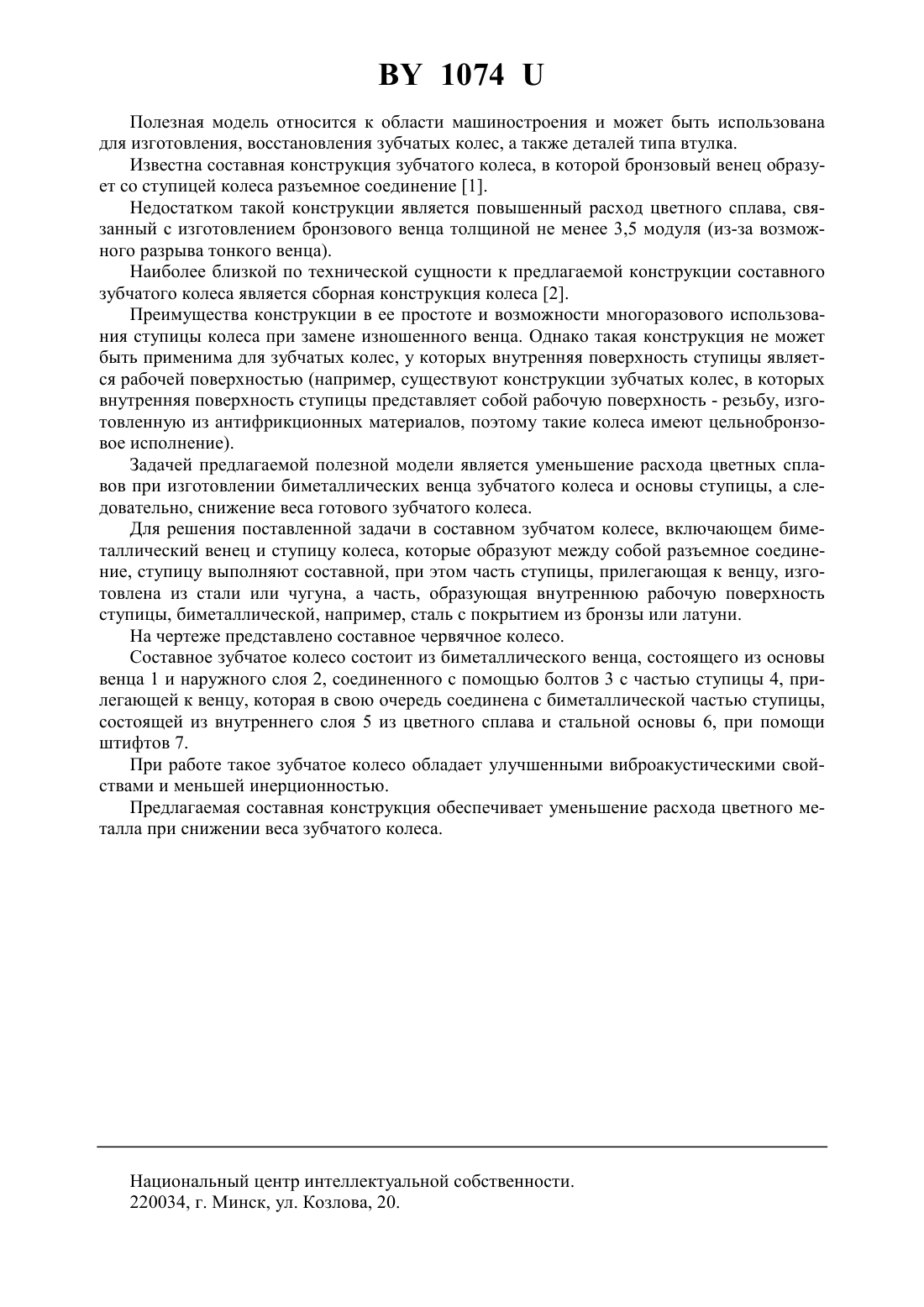

(71) Заявитель Институт механики и надежности машин Национальной академии наук Беларуси(72) Авторы Клименко Сергей Ефимович Худолей Андрей Леонидович Кашицин Леонид Павлович Грудько Иван Ильич Сосновский Алексей Валерьевич(73) Патентообладатель Институт механики и надежности машин Национальной академии наук Беларуси(57) Составное зубчатое колесо, включающее биметаллический венец и ступицу колеса,которые образуют между собой разъемное соединение, отличающееся тем, что ступица выполнена составной, при этом часть ступицы, прилегающая к венцу, выполнена из стали или чугуна, а часть, образующая внутреннюю рабочую поверхность ступицы, биметаллической. 1074 Полезная модель относится к области машиностроения и может быть использована для изготовления, восстановления зубчатых колес, а также деталей типа втулка. Известна составная конструкция зубчатого колеса, в которой бронзовый венец образует со ступицей колеса разъемное соединение 1. Недостатком такой конструкции является повышенный расход цветного сплава, связанный с изготовлением бронзового венца толщиной не менее 3,5 модуля (из-за возможного разрыва тонкого венца). Наиболее близкой по технической сущности к предлагаемой конструкции составного зубчатого колеса является сборная конструкция колеса 2. Преимущества конструкции в ее простоте и возможности многоразового использования ступицы колеса при замене изношенного венца. Однако такая конструкция не может быть применима для зубчатых колес, у которых внутренняя поверхность ступицы является рабочей поверхностью (например, существуют конструкции зубчатых колес, в которых внутренняя поверхность ступицы представляет собой рабочую поверхность - резьбу, изготовленную из антифрикционных материалов, поэтому такие колеса имеют цельнобронзовое исполнение). Задачей предлагаемой полезной модели является уменьшение расхода цветных сплавов при изготовлении биметаллических венца зубчатого колеса и основы ступицы, а следовательно, снижение веса готового зубчатого колеса. Для решения поставленной задачи в составном зубчатом колесе, включающем биметаллический венец и ступицу колеса, которые образуют между собой разъемное соединение, ступицу выполняют составной, при этом часть ступицы, прилегающая к венцу, изготовлена из стали или чугуна, а часть, образующая внутреннюю рабочую поверхность ступицы, биметаллической, например, сталь с покрытием из бронзы или латуни. На чертеже представлено составное червячное колесо. Составное зубчатое колесо состоит из биметаллического венца, состоящего из основы венца 1 и наружного слоя 2, соединенного с помощью болтов 3 с частью ступицы 4, прилегающей к венцу, которая в свою очередь соединена с биметаллической частью ступицы,состоящей из внутреннего слоя 5 из цветного сплава и стальной основы 6, при помощи штифтов 7. При работе такое зубчатое колесо обладает улучшенными виброакустическими свойствами и меньшей инерционностью. Предлагаемая составная конструкция обеспечивает уменьшение расхода цветного металла при снижении веса зубчатого колеса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
