Кормовая решетка

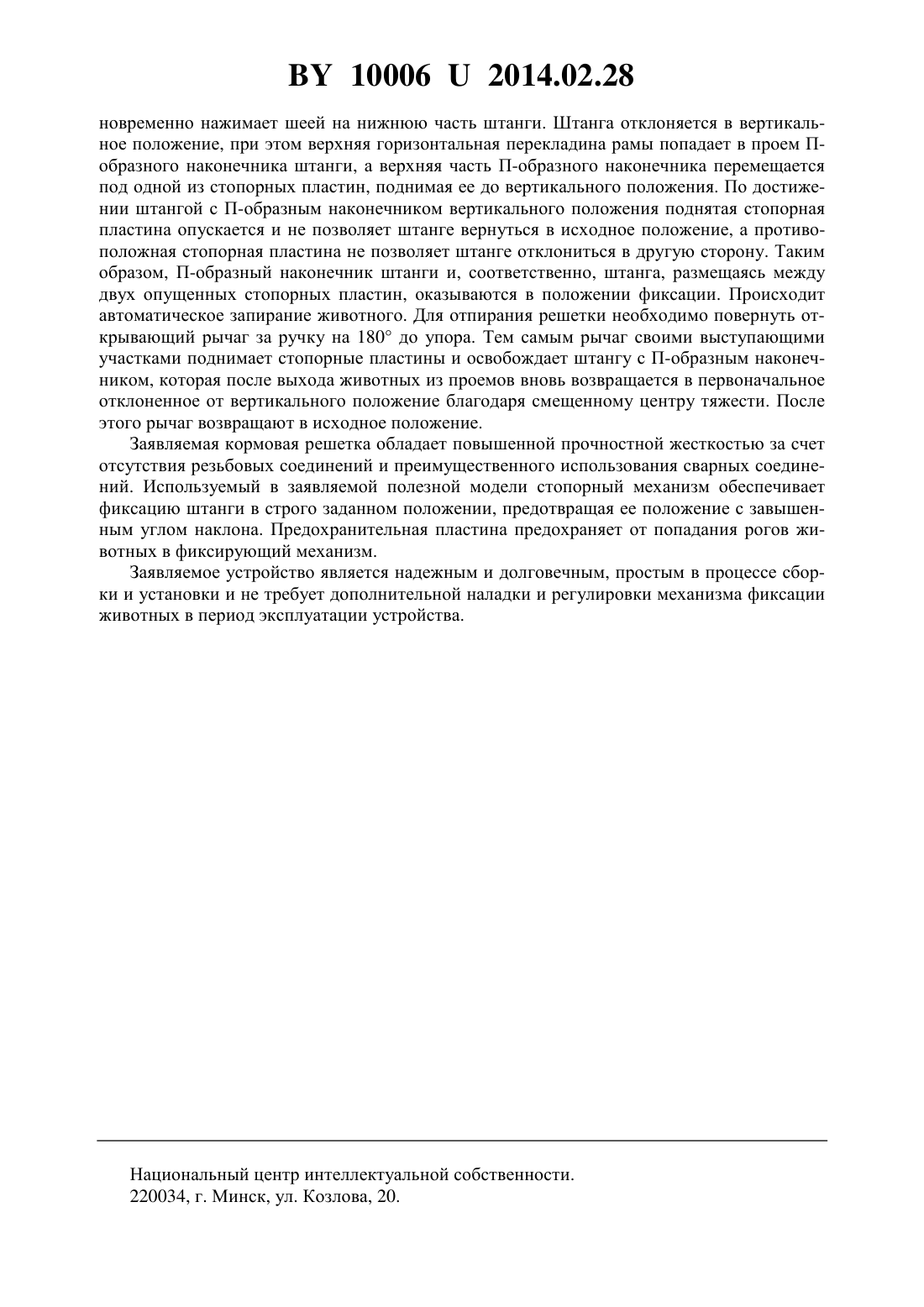

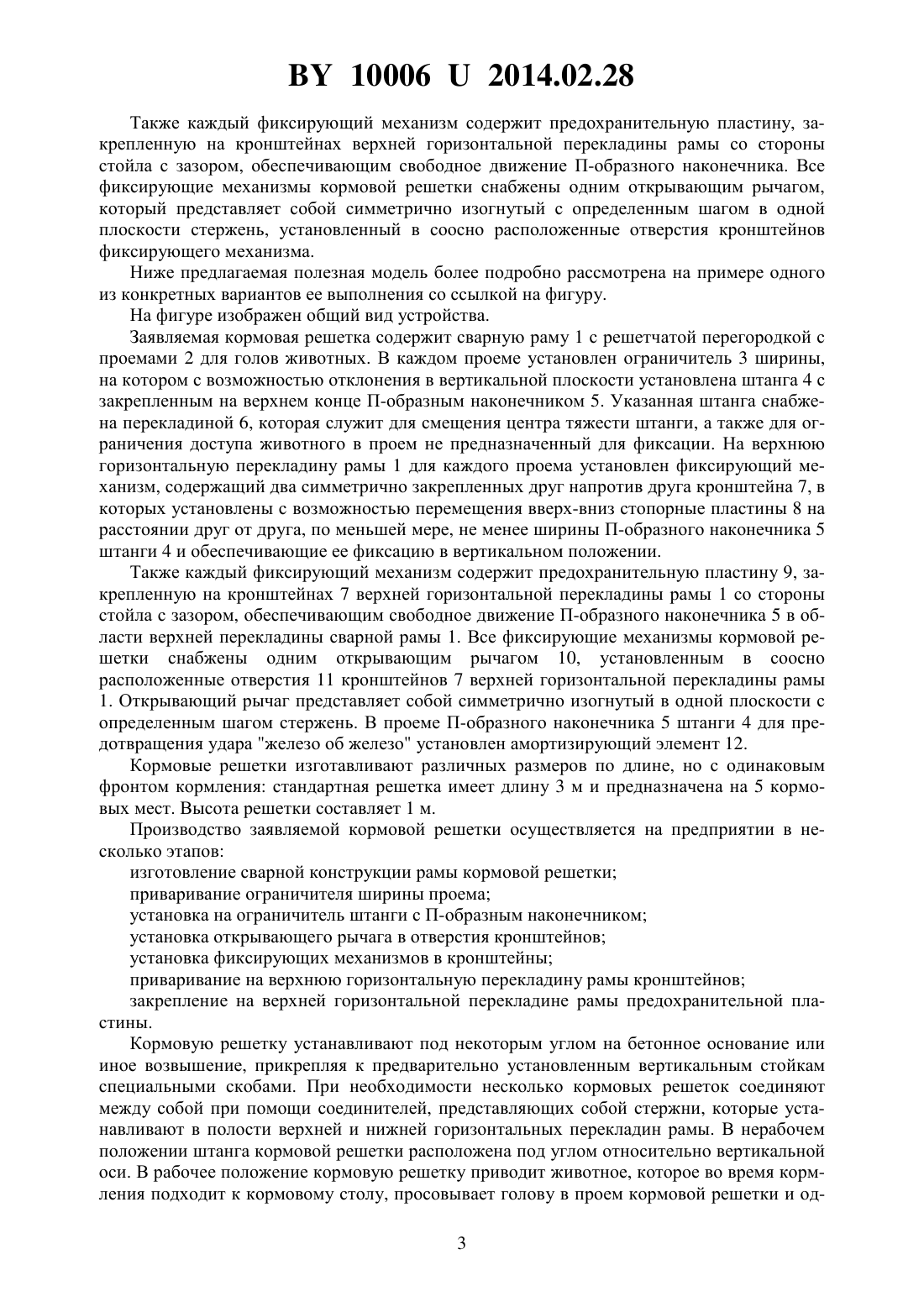

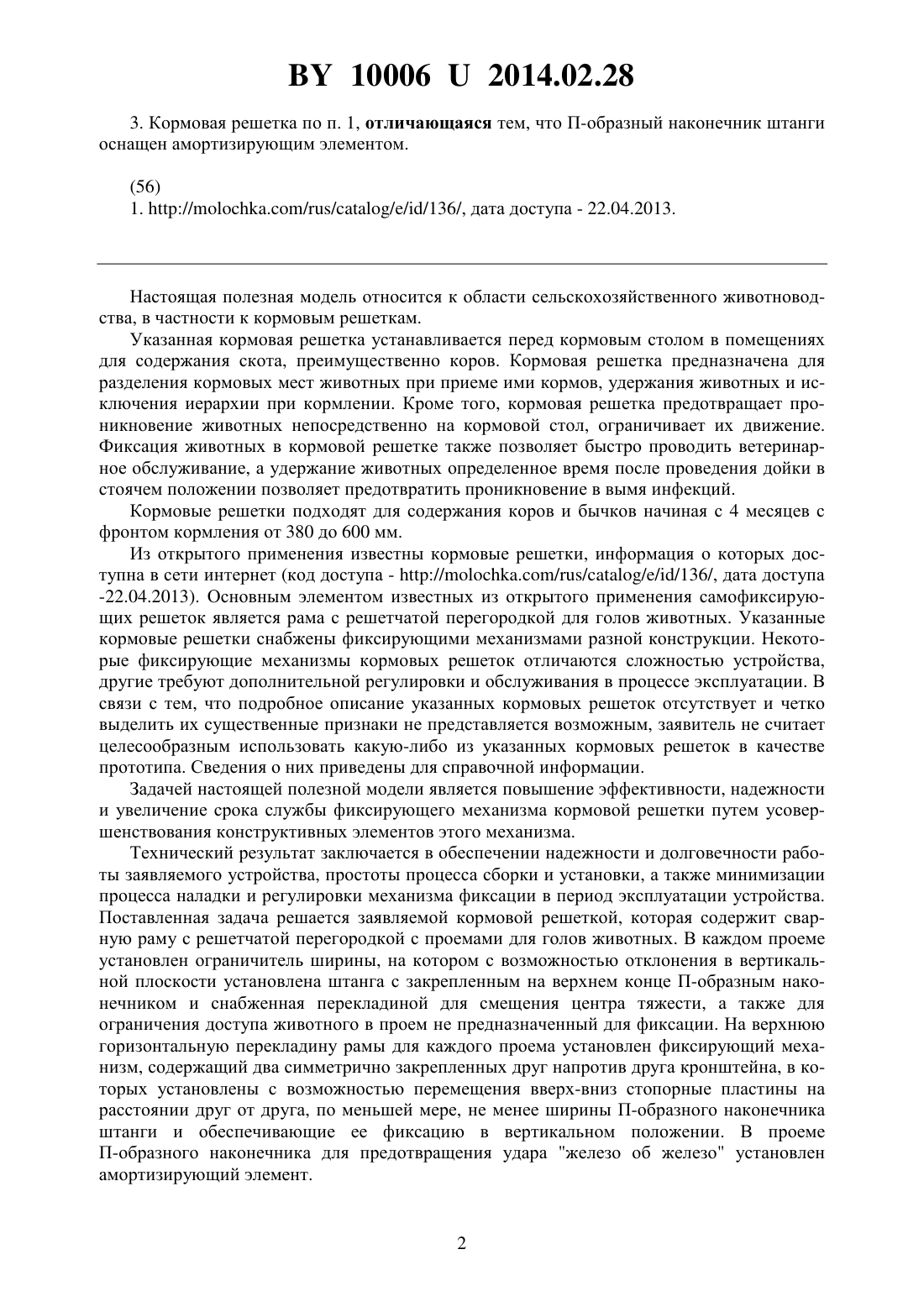

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное общество с ограниченной ответственностью ЭкоМилк(72) Автор Шакаль Виктор Николаевич(73) Патентообладатель Совместное общество с ограниченной ответственностью ЭкоМилк(57) 1. Кормовая решетка, содержащая раму с решетчатой перегородкой с проемами для голов животных, в каждом из которых установлены ограничитель ширины и штанга, при этом штанга установлена с возможностью отклонения в вертикальной плоскости, и фиксирующий механизм, отличающаяся тем, что штанга установлена на ограничителе ширины, дополнительно снабжена перекладиной, а на верхнем конце штанги размещен П-образный наконечник, а фиксирующий механизм, установленный на верхнюю горизонтальную перекладину рамы, для каждого проема содержит два симметрично закрепленных друг напротив друга кронштейна, в которых установлены с возможностью перемещения вверх-вниз стопорные пластины на расстоянии друг от друга по меньшей мере не менее ширины П-образного наконечника штанги, обеспечивающие его фиксацию в вертикальном положении, и один открывающий рычаг, выполненный в виде изогнутого в одной плоскости с определенным шагом стержня, при этом рама выполнена в виде сварной конструкции. 2. Кормовая решетка по п. 1, отличающаяся тем, что фиксирующий механизм содержит для каждого проема предохранительную пластину, закрепленную на верхней горизонтальной перекладине рамы со стороны стойла с зазором, обеспечивающим свободное движение П-образного наконечника в области верхней перекладины сварной рамы. 100062014.02.28 3. Кормовая решетка по п. 1, отличающаяся тем, что П-образный наконечник штанги оснащен амортизирующим элементом. Настоящая полезная модель относится к области сельскохозяйственного животноводства, в частности к кормовым решеткам. Указанная кормовая решетка устанавливается перед кормовым столом в помещениях для содержания скота, преимущественно коров. Кормовая решетка предназначена для разделения кормовых мест животных при приеме ими кормов, удержания животных и исключения иерархии при кормлении. Кроме того, кормовая решетка предотвращает проникновение животных непосредственно на кормовой стол, ограничивает их движение. Фиксация животных в кормовой решетке также позволяет быстро проводить ветеринарное обслуживание, а удержание животных определенное время после проведения дойки в стоячем положении позволяет предотвратить проникновение в вымя инфекций. Кормовые решетки подходят для содержания коров и бычков начиная с 4 месяцев с фронтом кормления от 380 до 600 мм. Из открытого применения известны кормовые решетки, информация о которых доступна в сети интернет (код доступа - //./////136/, дата доступа-22.04.2013). Основным элементом известных из открытого применения самофиксирующих решеток является рама с решетчатой перегородкой для голов животных. Указанные кормовые решетки снабжены фиксирующими механизмами разной конструкции. Некоторые фиксирующие механизмы кормовых решеток отличаются сложностью устройства,другие требуют дополнительной регулировки и обслуживания в процессе эксплуатации. В связи с тем, что подробное описание указанных кормовых решеток отсутствует и четко выделить их существенные признаки не представляется возможным, заявитель не считает целесообразным использовать какую-либо из указанных кормовых решеток в качестве прототипа. Сведения о них приведены для справочной информации. Задачей настоящей полезной модели является повышение эффективности, надежности и увеличение срока службы фиксирующего механизма кормовой решетки путем усовершенствования конструктивных элементов этого механизма. Технический результат заключается в обеспечении надежности и долговечности работы заявляемого устройства, простоты процесса сборки и установки, а также минимизации процесса наладки и регулировки механизма фиксации в период эксплуатации устройства. Поставленная задача решается заявляемой кормовой решеткой, которая содержит сварную раму с решетчатой перегородкой с проемами для голов животных. В каждом проеме установлен ограничитель ширины, на котором с возможностью отклонения в вертикальной плоскости установлена штанга с закрепленным на верхнем конце П-образным наконечником и снабженная перекладиной для смещения центра тяжести, а также для ограничения доступа животного в проем не предназначенный для фиксации. На верхнюю горизонтальную перекладину рамы для каждого проема установлен фиксирующий механизм, содержащий два симметрично закрепленных друг напротив друга кронштейна, в которых установлены с возможностью перемещения вверх-вниз стопорные пластины на расстоянии друг от друга, по меньшей мере, не менее ширины П-образного наконечника штанги и обеспечивающие ее фиксацию в вертикальном положении. В проеме П-образного наконечника для предотвращения удара железо об железо установлен амортизирующий элемент. 100062014.02.28 Также каждый фиксирующий механизм содержит предохранительную пластину, закрепленную на кронштейнах верхней горизонтальной перекладины рамы со стороны стойла с зазором, обеспечивающим свободное движение П-образного наконечника. Все фиксирующие механизмы кормовой решетки снабжены одним открывающим рычагом,который представляет собой симметрично изогнутый с определенным шагом в одной плоскости стержень, установленный в соосно расположенные отверстия кронштейнов фиксирующего механизма. Ниже предлагаемая полезная модель более подробно рассмотрена на примере одного из конкретных вариантов ее выполнения со ссылкой на фигуру. На фигуре изображен общий вид устройства. Заявляемая кормовая решетка содержит сварную раму 1 с решетчатой перегородкой с проемами 2 для голов животных. В каждом проеме установлен ограничитель 3 ширины,на котором с возможностью отклонения в вертикальной плоскости установлена штанга 4 с закрепленным на верхнем конце П-образным наконечником 5. Указанная штанга снабжена перекладиной 6, которая служит для смещения центра тяжести штанги, а также для ограничения доступа животного в проем не предназначенный для фиксации. На верхнюю горизонтальную перекладину рамы 1 для каждого проема установлен фиксирующий механизм, содержащий два симметрично закрепленных друг напротив друга кронштейна 7, в которых установлены с возможностью перемещения вверх-вниз стопорные пластины 8 на расстоянии друг от друга, по меньшей мере, не менее ширины П-образного наконечника 5 штанги 4 и обеспечивающие ее фиксацию в вертикальном положении. Также каждый фиксирующий механизм содержит предохранительную пластину 9, закрепленную на кронштейнах 7 верхней горизонтальной перекладины рамы 1 со стороны стойла с зазором, обеспечивающим свободное движение П-образного наконечника 5 в области верхней перекладины сварной рамы 1. Все фиксирующие механизмы кормовой решетки снабжены одним открывающим рычагом 10, установленным в соосно расположенные отверстия 11 кронштейнов 7 верхней горизонтальной перекладины рамы 1. Открывающий рычаг представляет собой симметрично изогнутый в одной плоскости с определенным шагом стержень. В проеме П-образного наконечника 5 штанги 4 для предотвращения удара железо об железо установлен амортизирующий элемент 12. Кормовые решетки изготавливают различных размеров по длине, но с одинаковым фронтом кормления стандартная решетка имеет длину 3 м и предназначена на 5 кормовых мест. Высота решетки составляет 1 м. Производство заявляемой кормовой решетки осуществляется на предприятии в несколько этапов изготовление сварной конструкции рамы кормовой решетки приваривание ограничителя ширины проема установка на ограничитель штанги с П-образным наконечником установка открывающего рычага в отверстия кронштейнов установка фиксирующих механизмов в кронштейны приваривание на верхнюю горизонтальную перекладину рамы кронштейнов закрепление на верхней горизонтальной перекладине рамы предохранительной пластины. Кормовую решетку устанавливают под некоторым углом на бетонное основание или иное возвышение, прикрепляя к предварительно установленным вертикальным стойкам специальными скобами. При необходимости несколько кормовых решеток соединяют между собой при помощи соединителей, представляющих собой стержни, которые устанавливают в полости верхней и нижней горизонтальных перекладин рамы. В нерабочем положении штанга кормовой решетки расположена под углом относительно вертикальной оси. В рабочее положение кормовую решетку приводит животное, которое во время кормления подходит к кормовому столу, просовывает голову в проем кормовой решетки и од 3 100062014.02.28 новременно нажимает шеей на нижнюю часть штанги. Штанга отклоняется в вертикальное положение, при этом верхняя горизонтальная перекладина рамы попадает в проем Побразного наконечника штанги, а верхняя часть П-образного наконечника перемещается под одной из стопорных пластин, поднимая ее до вертикального положения. По достижении штангой с П-образным наконечником вертикального положения поднятая стопорная пластина опускается и не позволяет штанге вернуться в исходное положение, а противоположная стопорная пластина не позволяет штанге отклониться в другую сторону. Таким образом, П-образный наконечник штанги и, соответственно, штанга, размещаясь между двух опущенных стопорных пластин, оказываются в положении фиксации. Происходит автоматическое запирание животного. Для отпирания решетки необходимо повернуть открывающий рычаг за ручку на 180 до упора. Тем самым рычаг своими выступающими участками поднимает стопорные пластины и освобождает штангу с П-образным наконечником, которая после выхода животных из проемов вновь возвращается в первоначальное отклоненное от вертикального положение благодаря смещенному центру тяжести. После этого рычаг возвращают в исходное положение. Заявляемая кормовая решетка обладает повышенной прочностной жесткостью за счет отсутствия резьбовых соединений и преимущественного использования сварных соединений. Используемый в заявляемой полезной модели стопорный механизм обеспечивает фиксацию штанги в строго заданном положении, предотвращая ее положение с завышенным углом наклона. Предохранительная пластина предохраняет от попадания рогов животных в фиксирующий механизм. Заявляемое устройство является надежным и долговечным, простым в процессе сборки и установки и не требует дополнительной наладки и регулировки механизма фиксации животных в период эксплуатации устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
