Аппарат для опоры при ходьбе

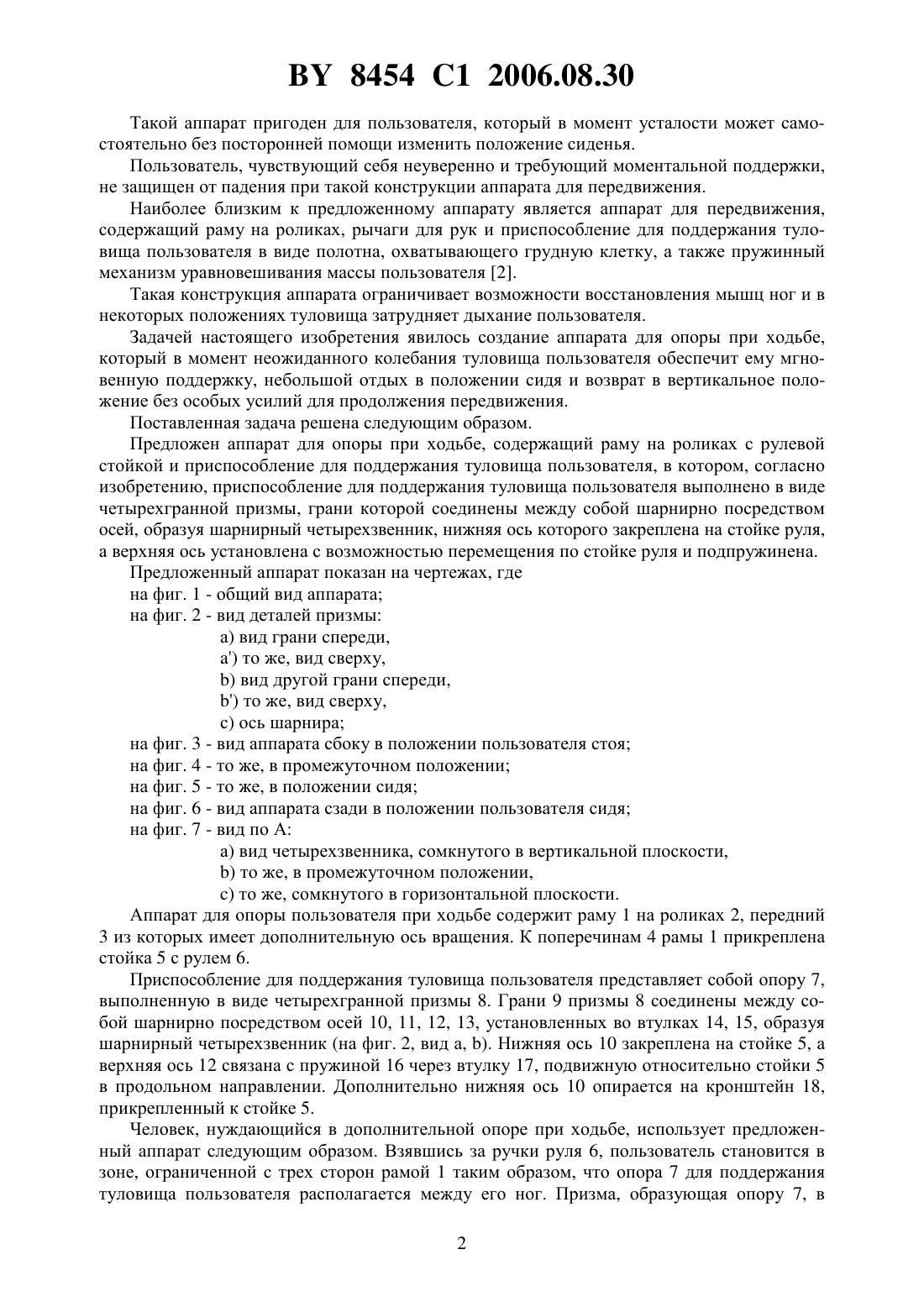

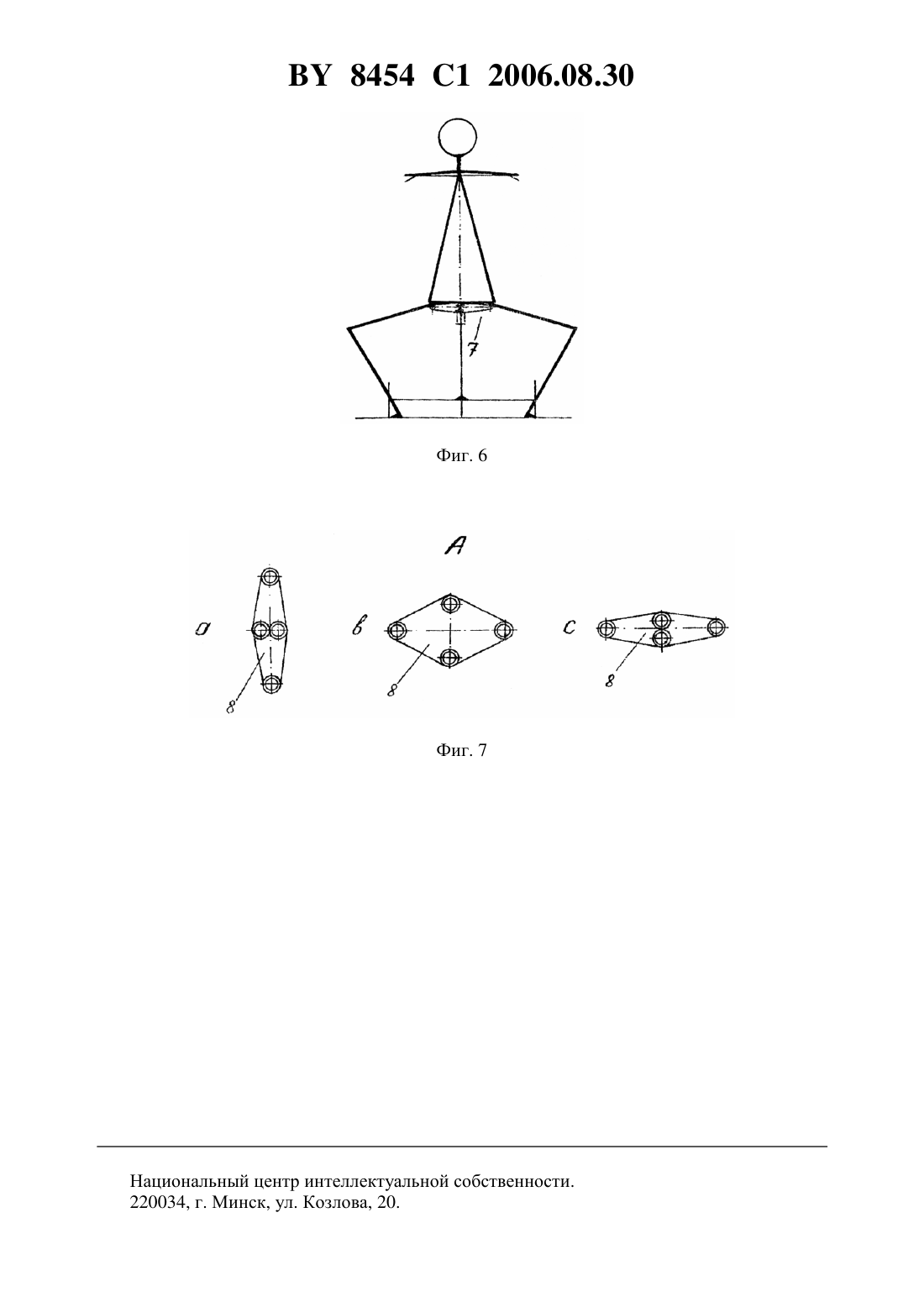

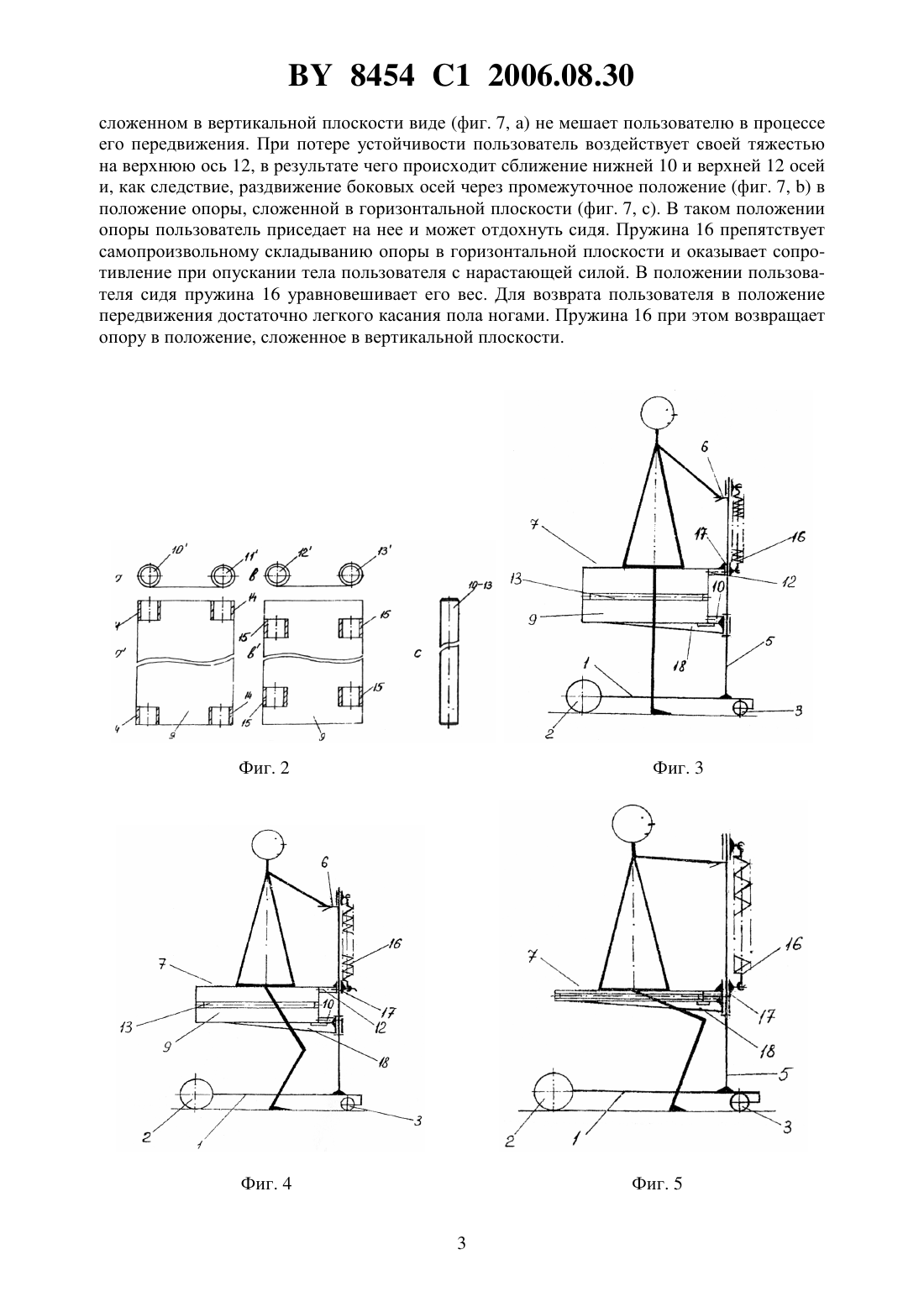

(51)61 3/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АППАРАТ ДЛЯ ОПОРЫ ПРИ ХОДЬБЕ(71) Заявитель Гофман Аркадий Семенович(72) Автор Гофман Аркадий Семенович(73) Патентообладатель Гофман Аркадий Семенович(57) Аппарат для опоры при ходьбе, содержащий раму на роликах с рулевой стойкой и приспособление для поддержания туловища пользователя, отличающийся тем, что приспособление для поддержания туловища пользователя выполнено в виде четырехгранной призмы, грани которой соединены между собой шарнирно посредством осей, образуя шарнирный четырехзвенник, нижняя ось которого закреплена на стойке руля, а верхняя ось установлена с возможностью перемещения по стойке руля и подпружинена. Фиг. 1 Изобретение относится к инвалидной технике, в частности к приспособлениям для ходьбы людей с заболеваниями опорно-двигательной системы. Известен аппарат для передвижения, который содержит пару элементов в виде перевернутой буквыи поперечину. Сиденье шарнирно прикреплено к раме, двигается между верхним положением, когда оно расположено вертикально, и нижним положением, когда сиденье расположено горизонтально 1. 8454 1 2006.08.30 Такой аппарат пригоден для пользователя, который в момент усталости может самостоятельно без посторонней помощи изменить положение сиденья. Пользователь, чувствующий себя неуверенно и требующий моментальной поддержки,не защищен от падения при такой конструкции аппарата для передвижения. Наиболее близким к предложенному аппарату является аппарат для передвижения,содержащий раму на роликах, рычаги для рук и приспособление для поддержания туловища пользователя в виде полотна, охватывающего грудную клетку, а также пружинный механизм уравновешивания массы пользователя 2. Такая конструкция аппарата ограничивает возможности восстановления мышц ног и в некоторых положениях туловища затрудняет дыхание пользователя. Задачей настоящего изобретения явилось создание аппарата для опоры при ходьбе,который в момент неожиданного колебания туловища пользователя обеспечит ему мгновенную поддержку, небольшой отдых в положении сидя и возврат в вертикальное положение без особых усилий для продолжения передвижения. Поставленная задача решена следующим образом. Предложен аппарат для опоры при ходьбе, содержащий раму на роликах с рулевой стойкой и приспособление для поддержания туловища пользователя, в котором, согласно изобретению, приспособление для поддержания туловища пользователя выполнено в виде четырехгранной призмы, грани которой соединены между собой шарнирно посредством осей, образуя шарнирный четырехзвенник, нижняя ось которого закреплена на стойке руля,а верхняя ось установлена с возможностью перемещения по стойке руля и подпружинена. Предложенный аппарат показан на чертежах, где на фиг. 1 - общий вид аппарата на фиг. 2 - вид деталей призмы а) вид грани спереди,) то же, вид сверху,) вид другой грани спереди,) то же, вид сверху,с) ось шарнира на фиг. 3 - вид аппарата сбоку в положении пользователя стоя на фиг. 4 - то же, в промежуточном положении на фиг. 5 - то же, в положении сидя на фиг. 6 - вид аппарата сзади в положении пользователя сидя на фиг. 7 - вид по А а) вид четырехзвенника, сомкнутого в вертикальной плоскости,) то же, в промежуточном положении,) то же, сомкнутого в горизонтальной плоскости. Аппарат для опоры пользователя при ходьбе содержит раму 1 на роликах 2, передний 3 из которых имеет дополнительную ось вращения. К поперечинам 4 рамы 1 прикреплена стойка 5 с рулем 6. Приспособление для поддержания туловища пользователя представляет собой опору 7,выполненную в виде четырехгранной призмы 8. Грани 9 призмы 8 соединены между собой шарнирно посредством осей 10, 11, 12, 13, установленных во втулках 14, 15, образуя шарнирный четырехзвенник (на фиг. 2, вид а, ). Нижняя ось 10 закреплена на стойке 5, а верхняя ось 12 связана с пружиной 16 через втулку 17, подвижную относительно стойки 5 в продольном направлении. Дополнительно нижняя ось 10 опирается на кронштейн 18,прикрепленный к стойке 5. Человек, нуждающийся в дополнительной опоре при ходьбе, использует предложенный аппарат следующим образом. Взявшись за ручки руля 6, пользователь становится в зоне, ограниченной с трех сторон рамой 1 таким образом, что опора 7 для поддержания туловища пользователя располагается между его ног. Призма, образующая опору 7, в 2 8454 1 2006.08.30 сложенном в вертикальной плоскости виде (фиг. 7, а) не мешает пользователю в процессе его передвижения. При потере устойчивости пользователь воздействует своей тяжестью на верхнюю ось 12, в результате чего происходит сближение нижней 10 и верхней 12 осей и, как следствие, раздвижение боковых осей через промежуточное положение (фиг. 7, ) в положение опоры, сложенной в горизонтальной плоскости (фиг. 7, с). В таком положении опоры пользователь приседает на нее и может отдохнуть сидя. Пружина 16 препятствует самопроизвольному складыванию опоры в горизонтальной плоскости и оказывает сопротивление при опускании тела пользователя с нарастающей силой. В положении пользователя сидя пружина 16 уравновешивает его вес. Для возврата пользователя в положение передвижения достаточно легкого касания пола ногами. Пружина 16 при этом возвращает опору в положение, сложенное в вертикальной плоскости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
