Состав фритты для рельефных художественных эмалей

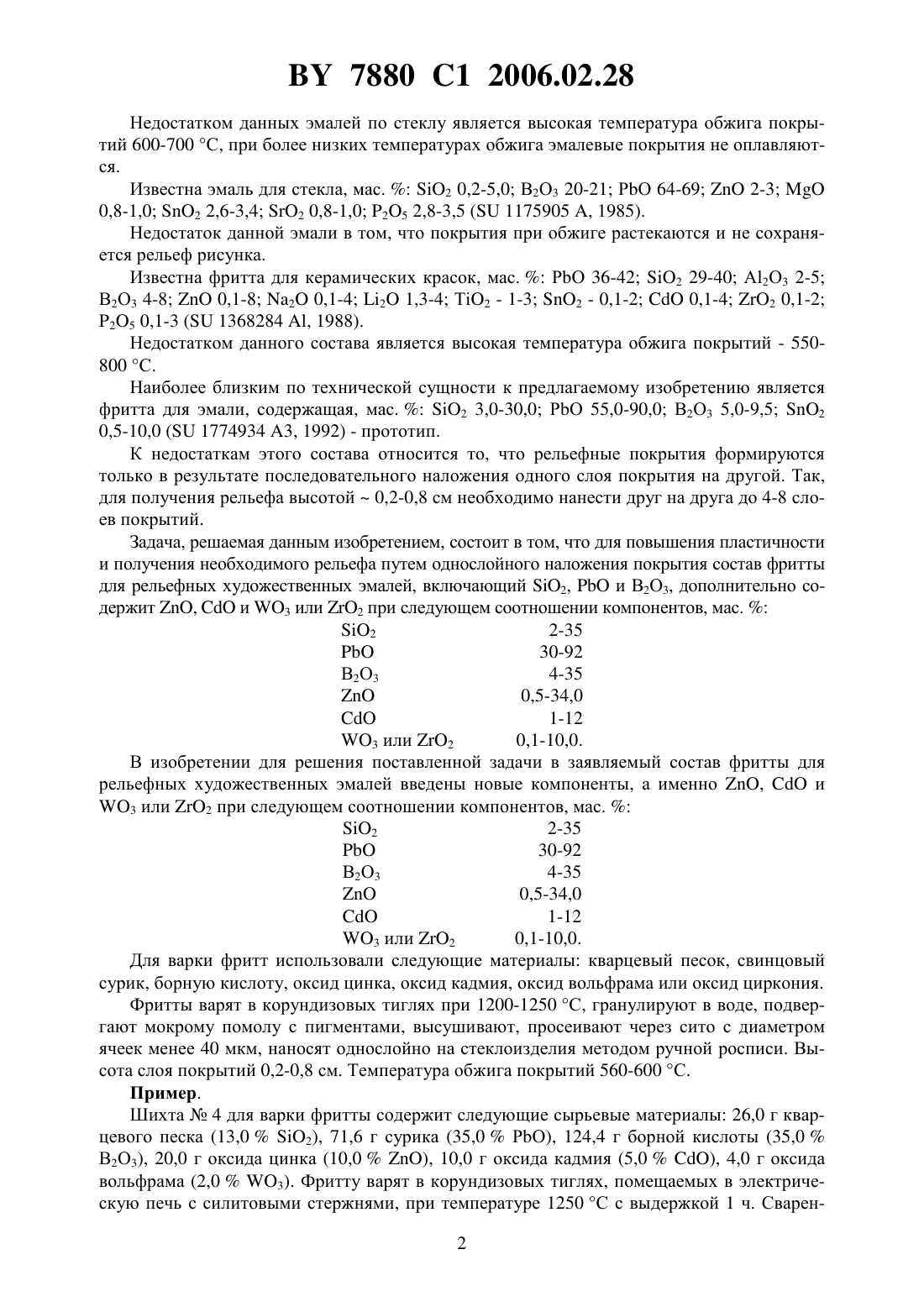

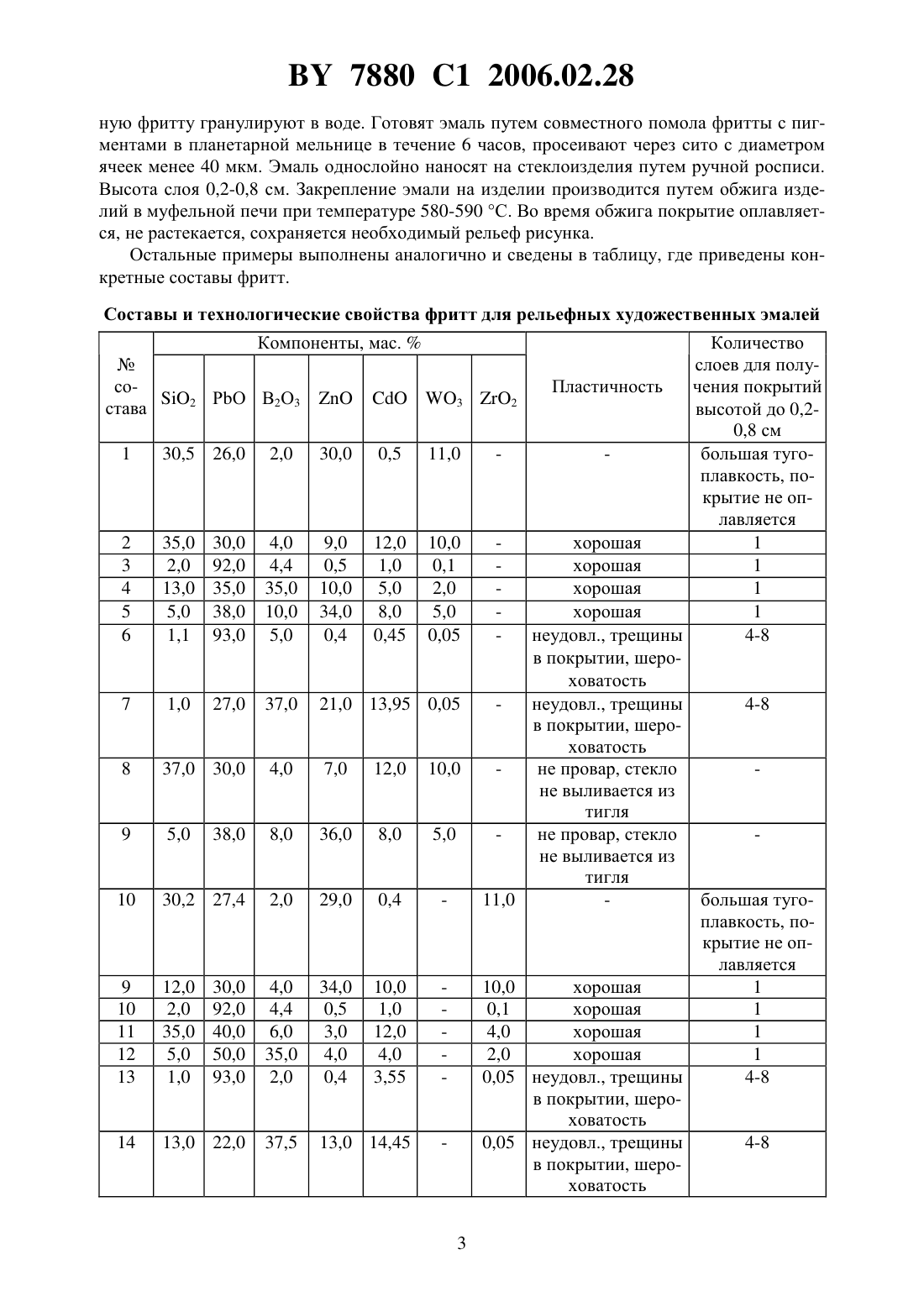

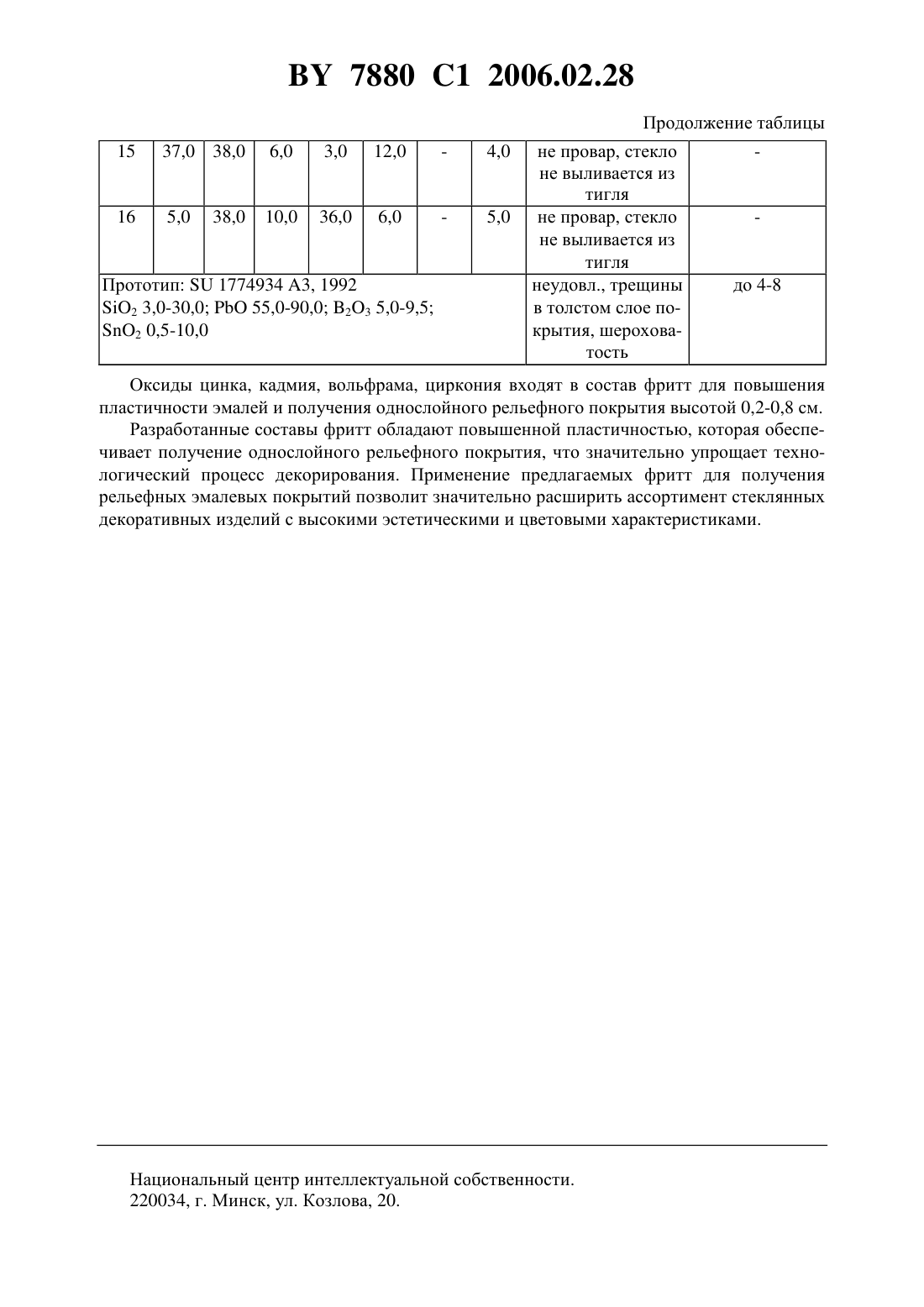

(51)03 8/12, 8/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОСТАВ ФРИТТЫ ДЛЯ РЕЛЬЕФНЫХ ХУДОЖЕСТВЕННЫХ ЭМАЛЕЙ(71) Заявитель Государственное научное учреждение Институт общей и неорганической химии Национальной академии наук Беларуси(72) Авторы Шинкарева Елена Владимировна Бычко Галина Владимировна(73) Патентообладатель Государственное научное учреждение Институт общей и неорганической химии Национальной академии наук Беларуси(57) Состав фритты для рельефных художественных эмалей, включающий 2,и В 2 О 3, отличающийся тем, что дополнительно содержит ,и 3 или 2 при следующем соотношении компонентов, мас.2 2-35 Изобретение относится к составам фритт, являющихся составной частью художественных эмалей, используемых для декорирования сортовой посуды, а также художественно-декоративных стекол. Известен состав фритты для эмали, мас.РО 56,0-70,5 В 2 О 3 17,0-25,0 2 8,5-13,0 2 0,5-2,5 2 3,5-4,5 (592771, 1978). Недостатком данного состава является плохая пластичность, вследствие чего не возможно получить качественные рельефные покрытия. Формируемые покрытия шероховатые с разрывами. Известны эмали для стекла, мас.2 10-15 2 О 0,1-2 2 40-50 В 2 О 3 8-12 2 4-7 А 12 О 3 0,1-313-171-5 ( 5843853 А, 1998)20-40 В 2 О 3 20-32 2 10-80 2 4-12 2 О 6-8 2 4-11 Т 2 0-120-100-5 2 0-50-50-5 ( 0585830 1, 1994) 23 39-77 23 12-3315-32 2 0-9 2 0-80-15 123 0-4 25 0-15 25 0-7 2 0-150-9 25 0-90,8-1 ( 0598199 , 1994). 7880 1 2006.02.28 Недостатком данных эмалей по стеклу является высокая температура обжига покрытий 600-700 С, при более низких температурах обжига эмалевые покрытия не оплавляются. Известна эмаль для стекла, мас.2 0,2-5,0 В 2 О 3 20-21 РО 64-692-30,8-1,0 2 2,6-3,4 2 0,8-1,0 25 2,8-3,5 ( 1175905 , 1985). Недостаток данной эмали в том, что покрытия при обжиге растекаются и не сохраняется рельеф рисунка. Известна фритта для керамических красок, мас.РО 36-42 2 29-40 А 2 О 3 2-5 В 2 О 3 4-80,1-8 2 0,1-4 2 1,3-4 Т 2 - 1-3 2 - 0,1-20,1-4 2 0,1-2 25 0,1-3 ( 1368284 , 1988). Недостатком данного состава является высокая температура обжига покрытий - 550800 С. Наиболее близким по технической сущности к предлагаемому изобретению является фритта для эмали, содержащая, мас.2 3,0-30,0 РО 55,0-90,0 В 2 О 3 5,0-9,5 2 0,5-10,0 ( 1774934 3, 1992) - прототип. К недостаткам этого состава относится то, что рельефные покрытия формируются только в результате последовательного наложения одного слоя покрытия на другой. Так,для получения рельефа высотой 0,2-0,8 см необходимо нанести друг на друга до 4-8 слоев покрытий. Задача, решаемая данным изобретением, состоит в том, что для повышения пластичности и получения необходимого рельефа путем однослойного наложения покрытия состав фритты для рельефных художественных эмалей, включающий 2,и В 2 О 3, дополнительно содержит ,и 3 или 2 при следующем соотношении компонентов, мас.2 2-35 1-12 3 или 2 0,1-10,0. В изобретении для решения поставленной задачи в заявляемый состав фритты для рельефных художественных эмалей введены новые компоненты, а именно ,и 3 или 2 при следующем соотношении компонентов, мас.2 2-35 1-12 3 или 2 0,1-10,0. Для варки фритт использовали следующие материалы кварцевый песок, свинцовый сурик, борную кислоту, оксид цинка, оксид кадмия, оксид вольфрама или оксид циркония. Фритты варят в корундизовых тиглях при 1200-1250 С, гранулируют в воде, подвергают мокрому помолу с пигментами, высушивают, просеивают через сито с диаметром ячеек менее 40 мкм, наносят однослойно на стеклоизделия методом ручной росписи. Высота слоя покрытий 0,2-0,8 см. Температура обжига покрытий 560-600 С. Пример. Шихта 4 для варки фритты содержит следующие сырьевые материалы 26,0 г кварцевого песка (13,02), 71,6 г сурика (35,0 РО), 124,4 г борной кислоты (35,0 В 2 О 3), 20,0 г оксида цинка (10,0), 10,0 г оксида кадмия (5,0), 4,0 г оксида вольфрама (2,03). Фритту варят в корундизовых тиглях, помещаемых в электрическую печь с силитовыми стержнями, при температуре 1250 С с выдержкой 1 ч. Сварен 2 7880 1 2006.02.28 ную фритту гранулируют в воде. Готовят эмаль путем совместного помола фритты с пигментами в планетарной мельнице в течение 6 часов, просеивают через сито с диаметром ячеек менее 40 мкм. Эмаль однослойно наносят на стеклоизделия путем ручной росписи. Высота слоя 0,2-0,8 см. Закрепление эмали на изделии производится путем обжига изделий в муфельной печи при температуре 580-590 С. Во время обжига покрытие оплавляется, не растекается, сохраняется необходимый рельеф рисунка. Остальные примеры выполнены аналогично и сведены в таблицу, где приведены конкретные составы фритт. Составы и технологические свойства фритт для рельефных художественных эмалей Компоненты, мас. Количество слоев для полуПластичность чения покрытий высотой до 0,20,8 см большая тугоплавкость, покрытие не оплавляется хорошая 1 хорошая 1 хорошая 1 хорошая 1 неудовл., трещины 4-8 в покрытии, шероховатость неудовл., трещины 4-8 в покрытии, шероховатость не провар, стекло не выливается из тигля не провар, стекло не выливается из тигля большая тугоплавкость, покрытие не оплавляется хорошая 1 хорошая 1 хорошая 1 хорошая 1 неудовл., трещины 4-8 в покрытии, шероховатость неудовл., трещины 4-8 в покрытии, шероховатость не провар, стекло не выливается из тигля не провар, стекло не выливается из тигля неудовл., трещины в толстом слое покрытия, шероховатость Оксиды цинка,кадмия, вольфрама, циркония входят в состав фритт для повышения пластичности эмалей и получения однослойного рельефного покрытия высотой 0,2-0,8 см. Разработанные составы фритт обладают повышенной пластичностью, которая обеспечивает получение однослойного рельефного покрытия, что значительно упрощает технологический процесс декорирования. Применение предлагаемых фритт для получения рельефных эмалевых покрытий позволит значительно расширить ассортимент стеклянных декоративных изделий с высокими эстетическими и цветовыми характеристиками. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
