Подошва для обуви, снабженная шипами или подковными гвоздями

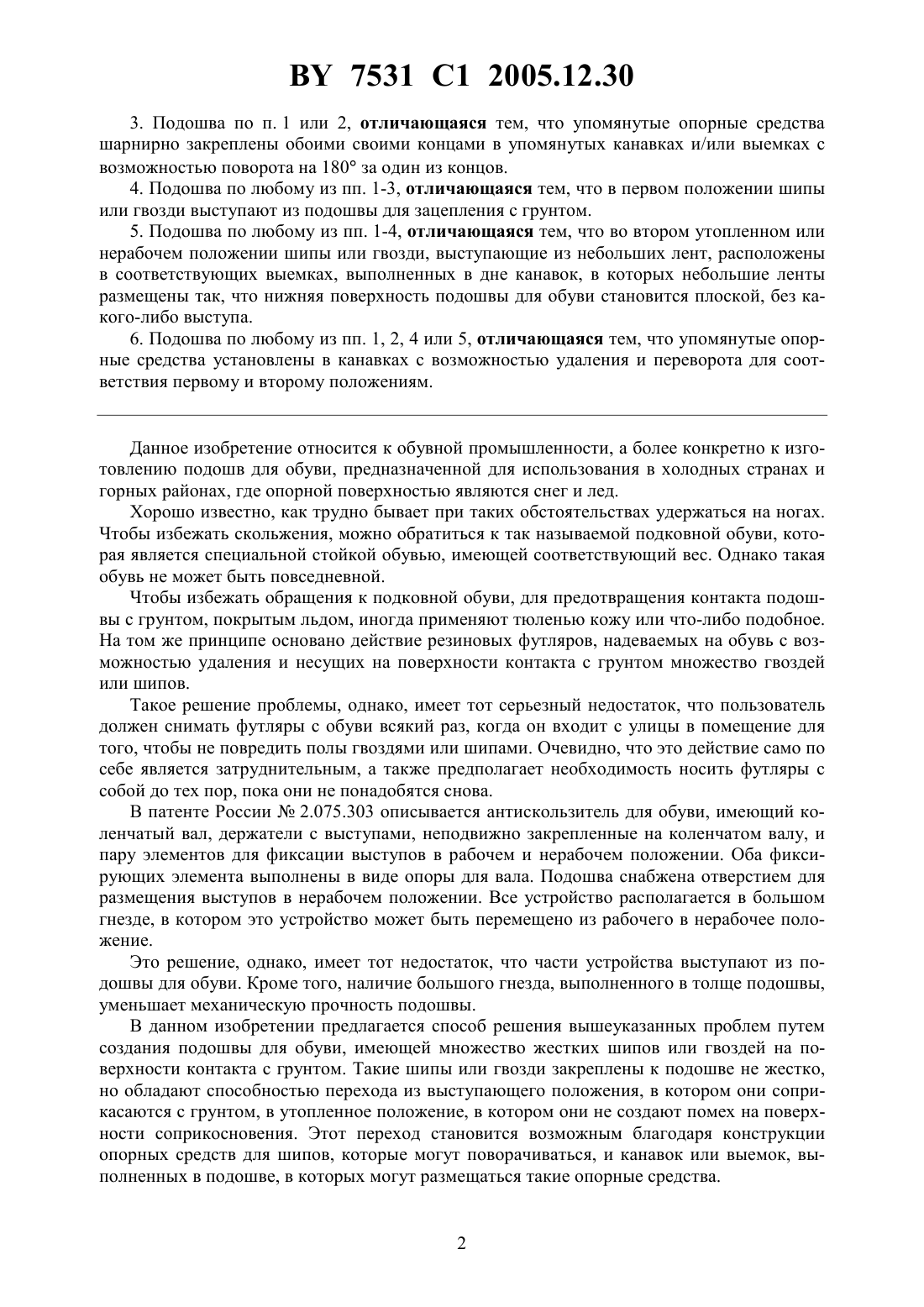

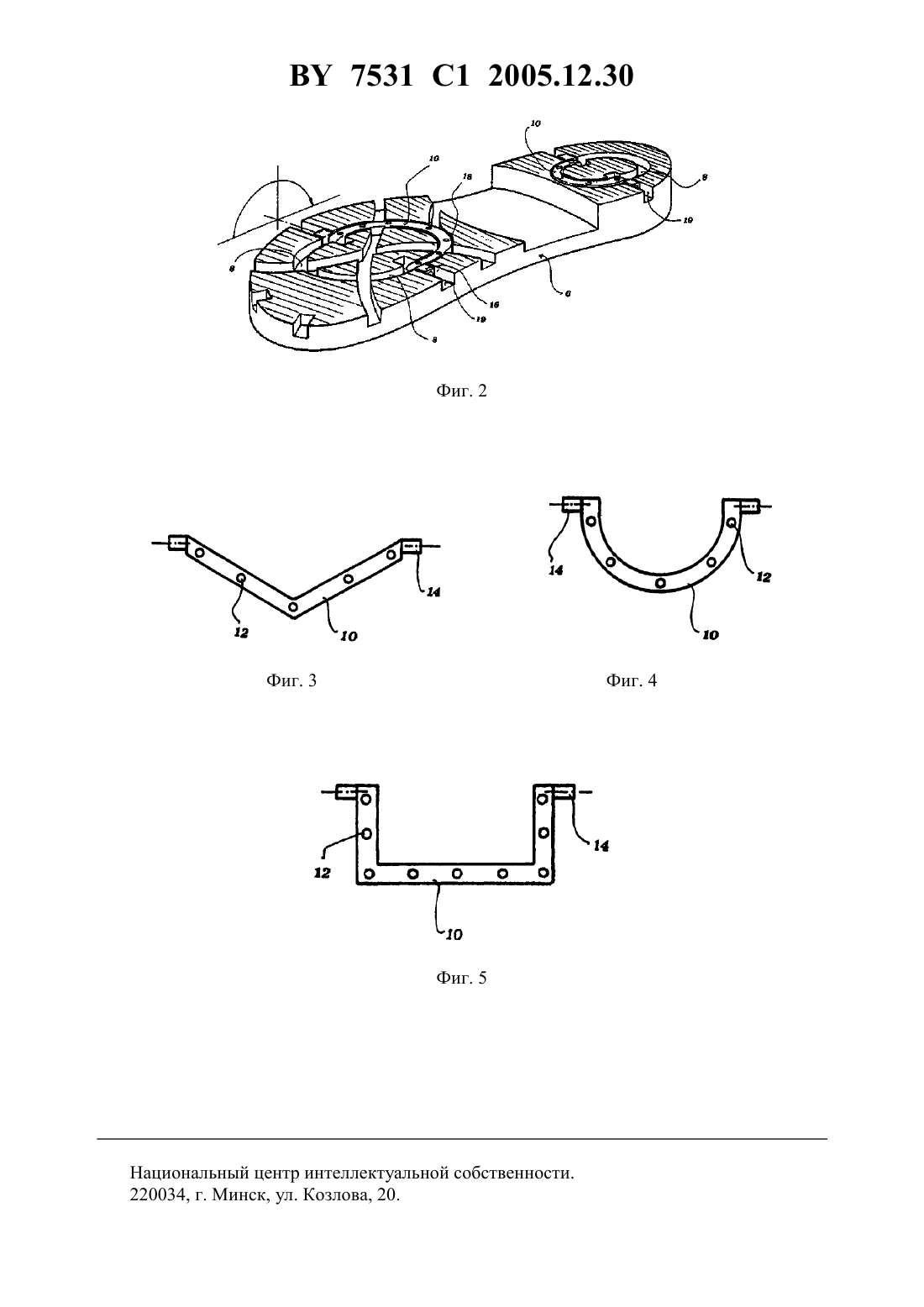

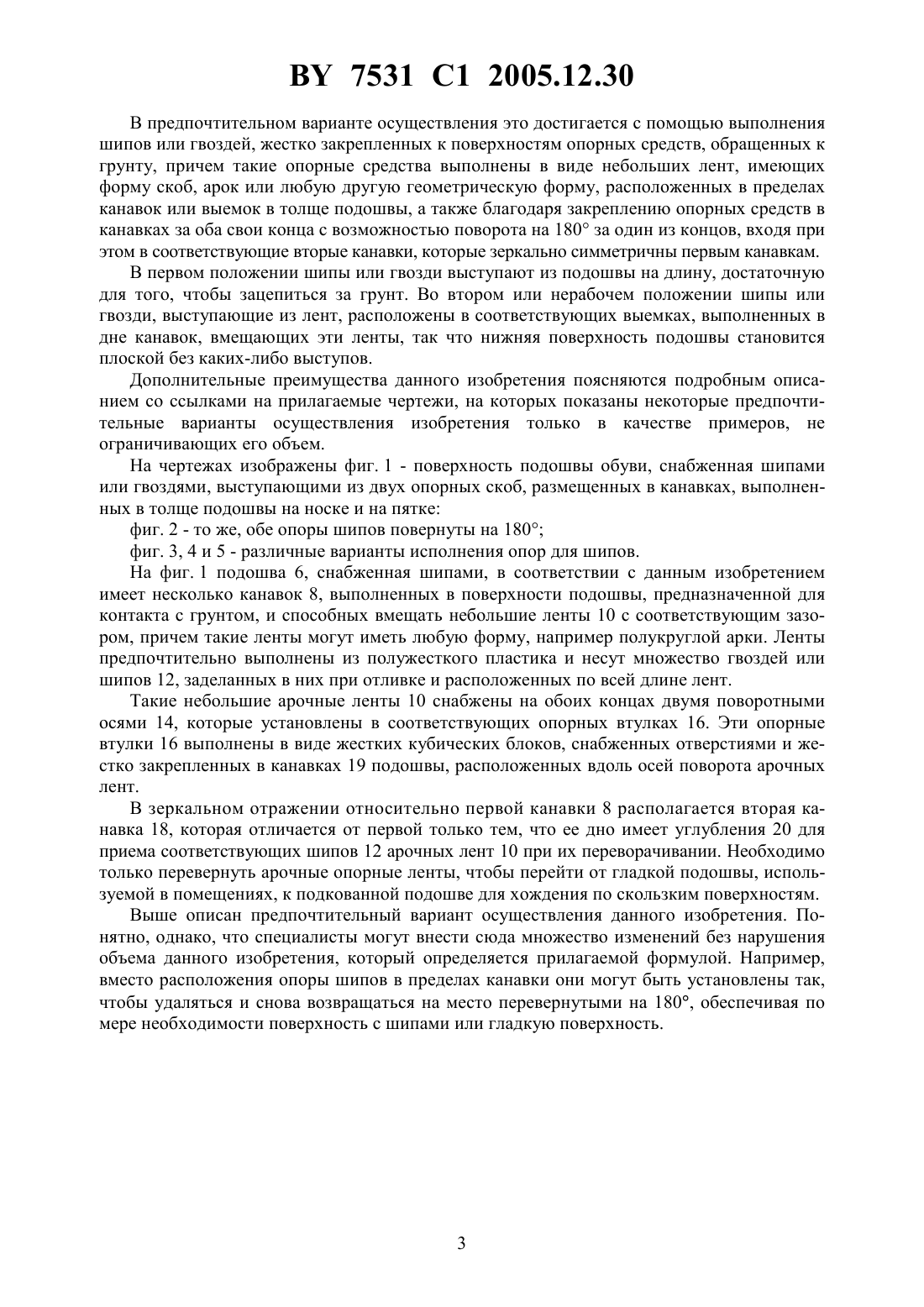

(51)43 15/08 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОДОШВА ДЛЯ ОБУВИ, СНАБЖЕННАЯ ШИПАМИ ИЛИ ПОДКОВНЫМИ ГВОЗДЯМИ(57) 1. Подошва для обуви, снабженная множеством жестких шипов или гвоздей на своей поверхности, предназначенной для контакта с грунтом, причем упомянутые шипы или гвозди закреплены к подошве не жестко, а с возможностью переходить из первого выступающего положения в контакте с грунтом во второе утопленное положение, благодаря сочетанию опорных средств для шипов, которые могут переворачиваться, и канавок или выемок, выполненных в подошве, в которых могут помещаться такие опорные средства для шипов, отличающаяся тем, что первые и вторые канавки или выемки, выполненные в подошве, зеркально симметричны друг другу для принятия опорных средств для шипов в первом выступающем положении и во втором утопленном положении соответственно. 2. Подошва по п. 1, отличающаяся тем, что шипы или гвозди неподвижно прикреплены к поверхности опорных средств, обращенной к грунту, причем опорные средства выполнены в виде лент, имеющих форму скобок, арок или любую другую геометрическую форму, входящих в канавки или выемки в толще подошвы, имеющие ту же форму. 7531 1 2005.12.30 3. Подошва по п. 1 или 2, отличающаяся тем, что упомянутые опорные средства шарнирно закреплены обоими своими концами в упомянутых канавках и/или выемках с возможностью поворота на 180 за один из концов. 4. Подошва по любому из пп. 1-3, отличающаяся тем, что в первом положении шипы или гвозди выступают из подошвы для зацепления с грунтом. 5. Подошва по любому из пп. 1-4, отличающаяся тем, что во втором утопленном или нерабочем положении шипы или гвозди, выступающие из небольших лент, расположены в соответствующих выемках, выполненных в дне канавок, в которых небольшие ленты размещены так, что нижняя поверхность подошвы для обуви становится плоской, без какого-либо выступа. 6. Подошва по любому из пп. 1, 2, 4 или 5, отличающаяся тем, что упомянутые опорные средства установлены в канавках с возможностью удаления и переворота для соответствия первому и второму положениям. Данное изобретение относится к обувной промышленности, а более конкретно к изготовлению подошв для обуви, предназначенной для использования в холодных странах и горных районах, где опорной поверхностью являются снег и лед. Хорошо известно, как трудно бывает при таких обстоятельствах удержаться на ногах. Чтобы избежать скольжения, можно обратиться к так называемой подковной обуви, которая является специальной стойкой обувью, имеющей соответствующий вес. Однако такая обувь не может быть повседневной. Чтобы избежать обращения к подковной обуви, для предотвращения контакта подошвы с грунтом, покрытым льдом, иногда применяют тюленью кожу или что-либо подобное. На том же принципе основано действие резиновых футляров, надеваемых на обувь с возможностью удаления и несущих на поверхности контакта с грунтом множество гвоздей или шипов. Такое решение проблемы, однако, имеет тот серьезный недостаток, что пользователь должен снимать футляры с обуви всякий раз, когда он входит с улицы в помещение для того, чтобы не повредить полы гвоздями или шипами. Очевидно, что это действие само по себе является затруднительным, а также предполагает необходимость носить футляры с собой до тех пор, пока они не понадобятся снова. В патенте России 2.075.303 описывается антискользитель для обуви, имеющий коленчатый вал, держатели с выступами, неподвижно закрепленные на коленчатом валу, и пару элементов для фиксации выступов в рабочем и нерабочем положении. Оба фиксирующих элемента выполнены в виде опоры для вала. Подошва снабжена отверстием для размещения выступов в нерабочем положении. Все устройство располагается в большом гнезде, в котором это устройство может быть перемещено из рабочего в нерабочее положение. Это решение, однако, имеет тот недостаток, что части устройства выступают из подошвы для обуви. Кроме того, наличие большого гнезда, выполненного в толще подошвы,уменьшает механическую прочность подошвы. В данном изобретении предлагается способ решения вышеуказанных проблем путем создания подошвы для обуви, имеющей множество жестких шипов или гвоздей на поверхности контакта с грунтом. Такие шипы или гвозди закреплены к подошве не жестко,но обладают способностью перехода из выступающего положения, в котором они соприкасаются с грунтом, в утопленное положение, в котором они не создают помех на поверхности соприкосновения. Этот переход становится возможным благодаря конструкции опорных средств для шипов, которые могут поворачиваться, и канавок или выемок, выполненных в подошве, в которых могут размещаться такие опорные средства. 7531 1 2005.12.30 В предпочтительном варианте осуществления это достигается с помощью выполнения шипов или гвоздей, жестко закрепленных к поверхностям опорных средств, обращенных к грунту, причем такие опорные средства выполнены в виде небольших лент, имеющих форму скоб, арок или любую другую геометрическую форму, расположенных в пределах канавок или выемок в толще подошвы, а также благодаря закреплению опорных средств в канавках за оба свои конца с возможностью поворота на 180 за один из концов, входя при этом в соответствующие вторые канавки, которые зеркально симметричны первым канавкам. В первом положении шипы или гвозди выступают из подошвы на длину, достаточную для того, чтобы зацепиться за грунт. Во втором или нерабочем положении шипы или гвозди, выступающие из лент, расположены в соответствующих выемках, выполненных в дне канавок, вмещающих эти ленты, так что нижняя поверхность подошвы становится плоской без каких-либо выступов. Дополнительные преимущества данного изобретения поясняются подробным описанием со ссылками на прилагаемые чертежи, на которых показаны некоторые предпочтительные варианты осуществления изобретения только в качестве примеров, не ограничивающих его объем. На чертежах изображены фиг. 1 - поверхность подошвы обуви, снабженная шипами или гвоздями, выступающими из двух опорных скоб, размещенных в канавках, выполненных в толще подошвы на носке и на пятке фиг. 2 - то же, обе опоры шипов повернуты на 180 фиг. 3, 4 и 5 - различные варианты исполнения опор для шипов. На фиг. 1 подошва 6, снабженная шипами, в соответствии с данным изобретением имеет несколько канавок 8, выполненных в поверхности подошвы, предназначенной для контакта с грунтом, и способных вмещать небольшие ленты 10 с соответствующим зазором, причем такие ленты могут иметь любую форму, например полукруглой арки. Ленты предпочтительно выполнены из полужесткого пластика и несут множество гвоздей или шипов 12, заделанных в них при отливке и расположенных по всей длине лент. Такие небольшие арочные ленты 10 снабжены на обоих концах двумя поворотными осями 14, которые установлены в соответствующих опорных втулках 16. Эти опорные втулки 16 выполнены в виде жестких кубических блоков, снабженных отверстиями и жестко закрепленных в канавках 19 подошвы, расположенных вдоль осей поворота арочных лент. В зеркальном отражении относительно первой канавки 8 располагается вторая канавка 18, которая отличается от первой только тем, что ее дно имеет углубления 20 для приема соответствующих шипов 12 арочных лент 10 при их переворачивании. Необходимо только перевернуть арочные опорные ленты, чтобы перейти от гладкой подошвы, используемой в помещениях, к подкованной подошве для хождения по скользким поверхностям. Выше описан предпочтительный вариант осуществления данного изобретения. Понятно, однако, что специалисты могут внести сюда множество изменений без нарушения объема данного изобретения, который определяется прилагаемой формулой. Например,вместо расположения опоры шипов в пределах канавки они могут быть установлены так,чтобы удаляться и снова возвращаться на место перевернутыми на 180, обеспечивая по мере необходимости поверхность с шипами или гладкую поверхность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
