Подошва для обуви

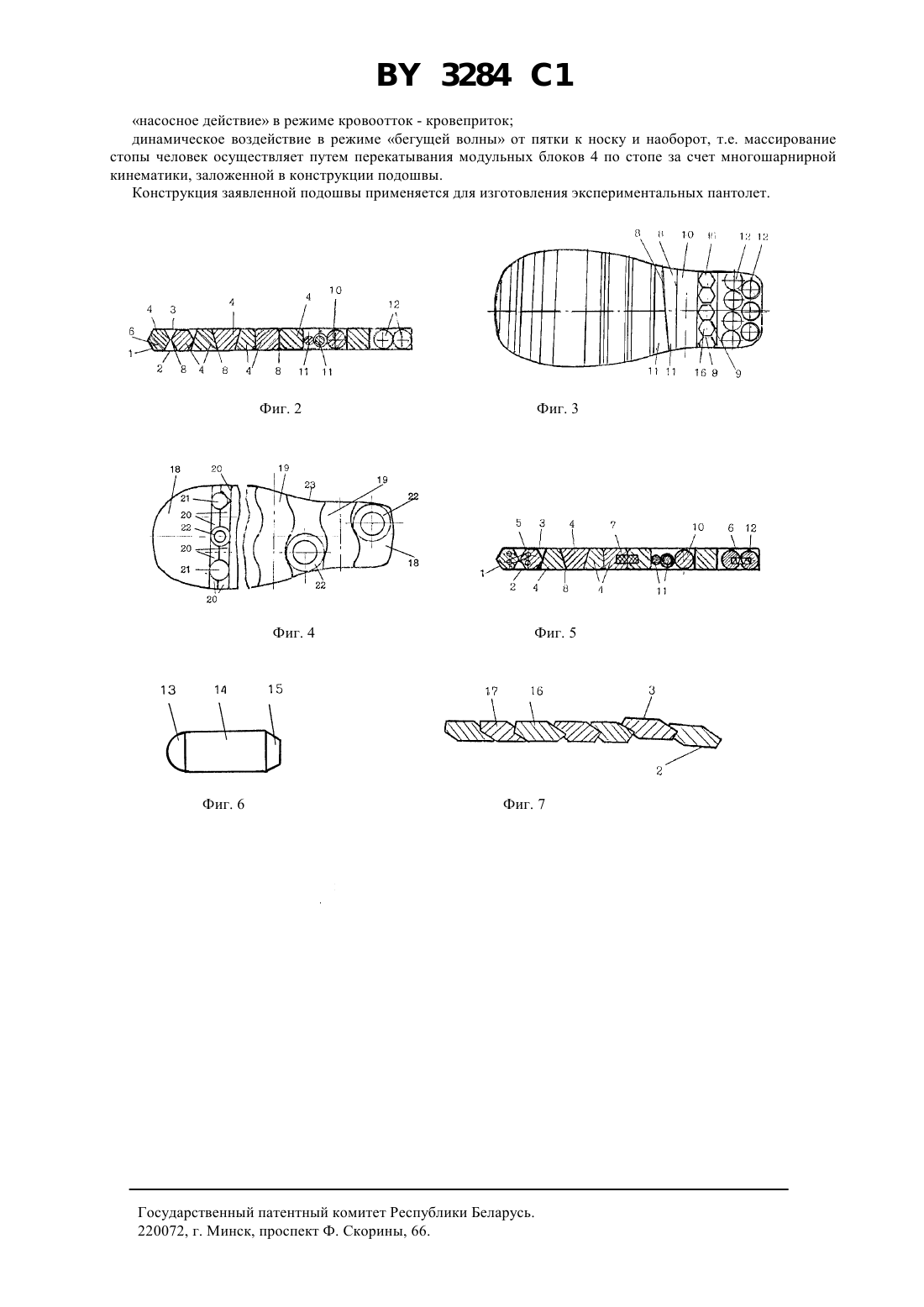

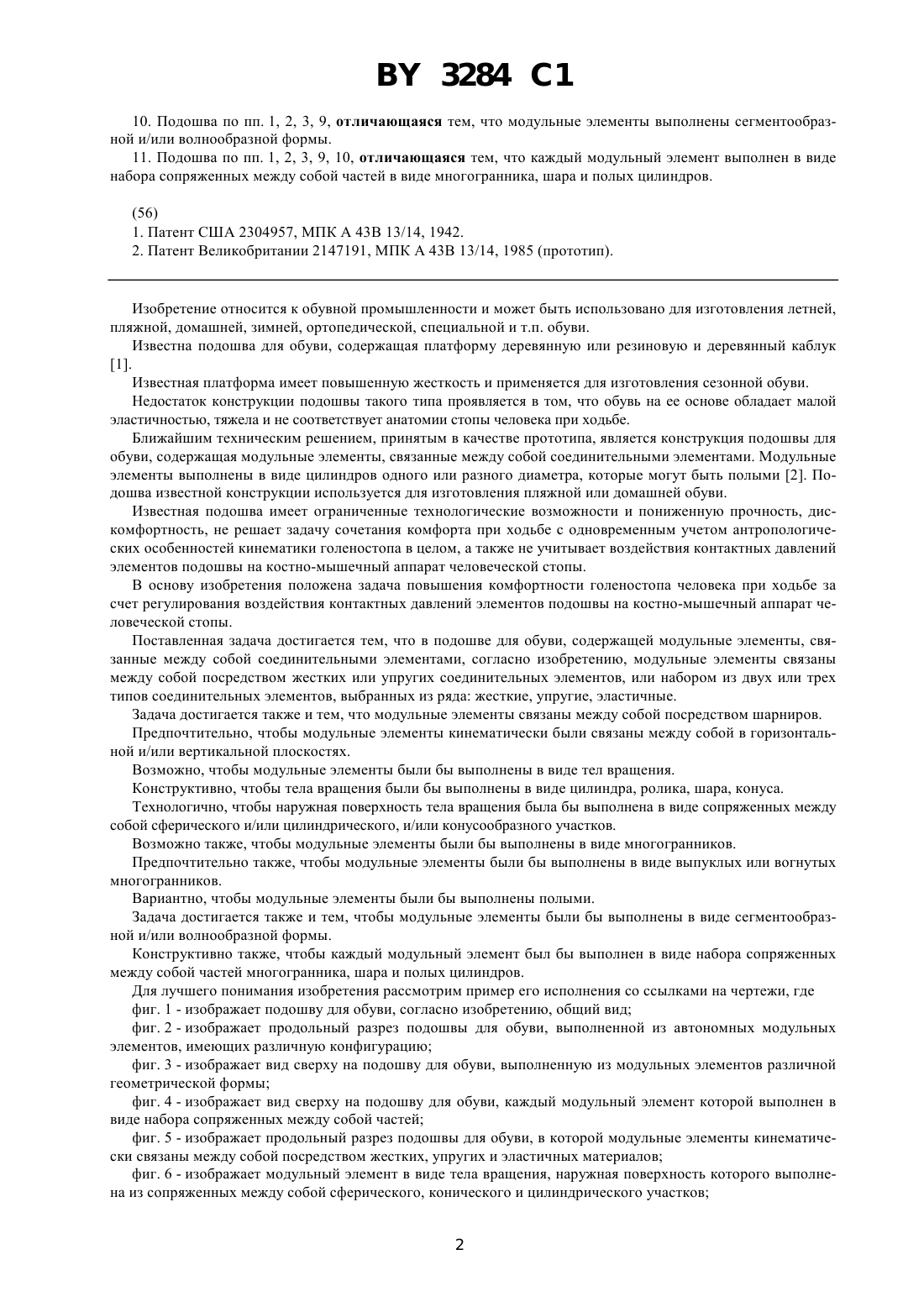

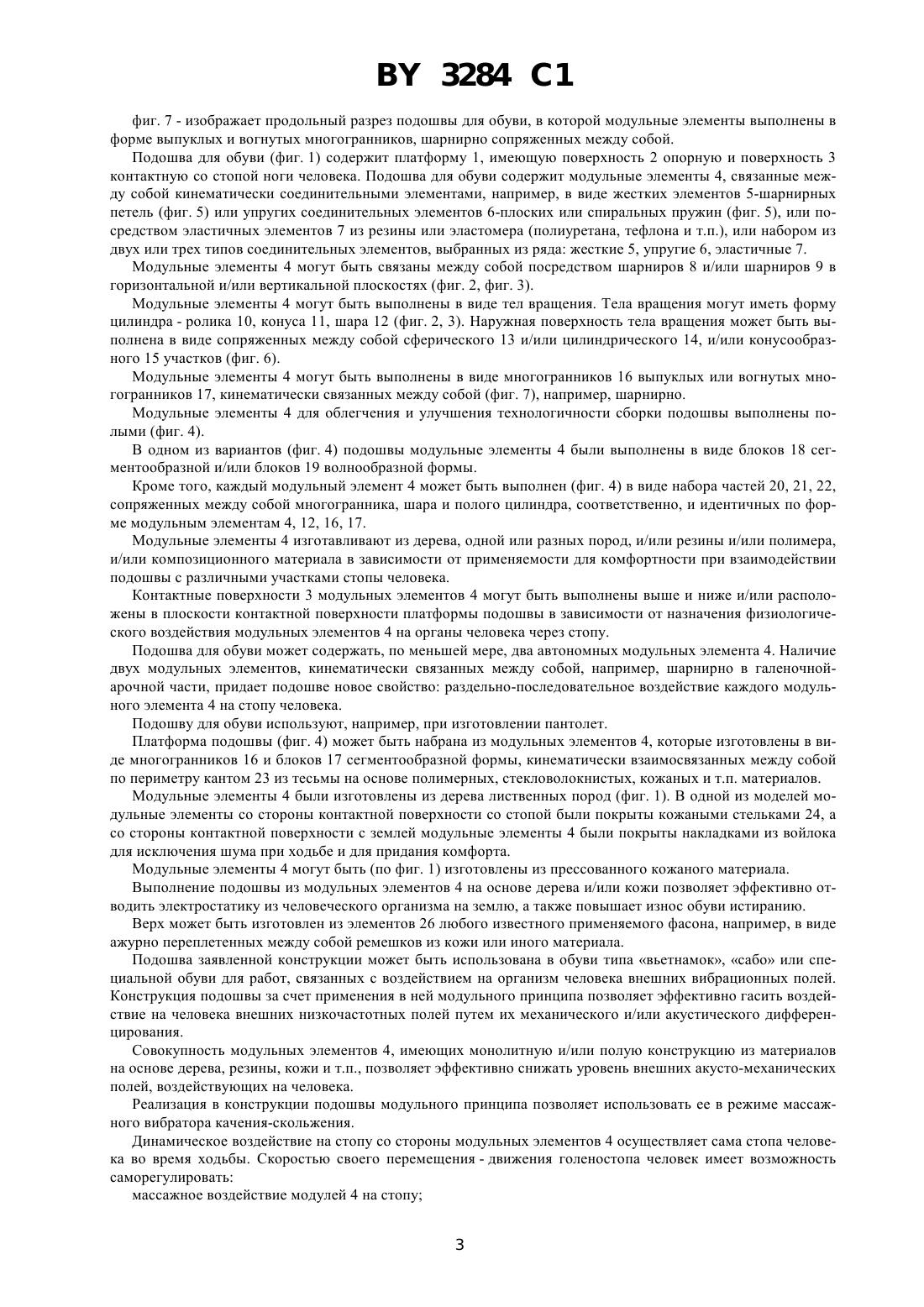

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатели Горунов Валерий Ефимович,Осмоловский Михаил Николаевич, Хлебцевич Всеволод Алексеевич, Борщ Василий Васильевич(57) 1. Подошва для обуви, содержащая модульные элементы, связанные между собой соединительными элементами, отличающаяся тем, что модульные элементы связаны между собой посредством жестких или упругих соединительных элементов, или набором из двух или трех типов соединительных элементов, выбранных из ряда жесткие, упругие, эластичные. 2. Подошва по п. 1, отличающаяся тем, что модульные элементы связаны между собой посредством шарниров. 3. Подошва по п. 2, отличающаяся тем, что модульные элементы связаны между собой в горизонтальной и/или вертикальной плоскостях. 4. Подошва по пп. 1, 2, 3, отличающаяся тем, что модульные элементы выполнены в виде тел вращения. 5. Подошва по п. 4, отличающаяся тем, что тела вращения выполнены в виде цилиндра, ролика, шара,конуса. 6. Подошва по п. 4, отличающаяся тем, что наружная поверхность тела вращения выполнена в виде сопряженных между собой сферического и/или цилиндрического, и/или конусообразного участков. 7. Подошва по пп. 1, 2, 3, отличающаяся тем, что модульные элементы выполнены в виде многогранников. 8. Подошва по п. 7, отличающаяся тем, что модульные элементы выполнены в виде выпуклых или вогнутых многогранников. Фиг. 1 9. Подошва по пп. 1-8, отличающаяся тем, что модульные элементы выполнены полыми. 1 3284 1 10. Подошва по пп. 1, 2, 3, 9, отличающаяся тем, что модульные элементы выполнены сегментообразной и/или волнообразной формы. 11. Подошва по пп. 1, 2, 3, 9, 10, отличающаяся тем, что каждый модульный элемент выполнен в виде набора сопряженных между собой частей в виде многогранника, шара и полых цилиндров. Изобретение относится к обувной промышленности и может быть использовано для изготовления летней,пляжной, домашней, зимней, ортопедической, специальной и т.п. обуви. Известна подошва для обуви, содержащая платформу деревянную или резиновую и деревянный каблук 1. Известная платформа имеет повышенную жесткость и применяется для изготовления сезонной обуви. Недостаток конструкции подошвы такого типа проявляется в том, что обувь на ее основе обладает малой эластичностью, тяжела и не соответствует анатомии стопы человека при ходьбе. Ближайшим техническим решением, принятым в качестве прототипа, является конструкция подошвы для обуви, содержащая модульные элементы, связанные между собой соединительными элементами. Модульные элементы выполнены в виде цилиндров одного или разного диаметра, которые могут быть полыми 2. Подошва известной конструкции используется для изготовления пляжной или домашней обуви. Известная подошва имеет ограниченные технологические возможности и пониженную прочность, дискомфортность, не решает задачу сочетания комфорта при ходьбе с одновременным учетом антропологических особенностей кинематики голеностопа в целом, а также не учитывает воздействия контактных давлений элементов подошвы на костно-мышечный аппарат человеческой стопы. В основу изобретения положена задача повышения комфортности голеностопа человека при ходьбе за счет регулирования воздействия контактных давлений элементов подошвы на костно-мышечный аппарат человеческой стопы. Поставленная задача достигается тем, что в подошве для обуви, содержащей модульные элементы, связанные между собой соединительными элементами, согласно изобретению, модульные элементы связаны между собой посредством жестких или упругих соединительных элементов, или набором из двух или трех типов соединительных элементов, выбранных из ряда жесткие, упругие, эластичные. Задача достигается также и тем, что модульные элементы связаны между собой посредством шарниров. Предпочтительно, чтобы модульные элементы кинематически были связаны между собой в горизонтальной и/или вертикальной плоскостях. Возможно, чтобы модульные элементы были бы выполнены в виде тел вращения. Конструктивно, чтобы тела вращения были бы выполнены в виде цилиндра, ролика, шара, конуса. Технологично, чтобы наружная поверхность тела вращения была бы выполнена в виде сопряженных между собой сферического и/или цилиндрического, и/или конусообразного участков. Возможно также, чтобы модульные элементы были бы выполнены в виде многогранников. Предпочтительно также, чтобы модульные элементы были бы выполнены в виде выпуклых или вогнутых многогранников. Вариантно, чтобы модульные элементы были бы выполнены полыми. Задача достигается также и тем, чтобы модульные элементы были бы выполнены в виде сегментообразной и/или волнообразной формы. Конструктивно также, чтобы каждый модульный элемент был бы выполнен в виде набора сопряженных между собой частей многогранника, шара и полых цилиндров. Для лучшего понимания изобретения рассмотрим пример его исполнения со ссылками на чертежи, где фиг. 1 - изображает подошву для обуви, согласно изобретению, общий вид фиг. 2 - изображает продольный разрез подошвы для обуви, выполненной из автономных модульных элементов, имеющих различную конфигурацию фиг. 3 - изображает вид сверху на подошву для обуви, выполненную из модульных элементов различной геометрической формы фиг. 4 - изображает вид сверху на подошву для обуви, каждый модульный элемент которой выполнен в виде набора сопряженных между собой частей фиг. 5 - изображает продольный разрез подошвы для обуви, в которой модульные элементы кинематически связаны между собой посредством жестких, упругих и эластичных материалов фиг. 6 - изображает модульный элемент в виде тела вращения, наружная поверхность которого выполнена из сопряженных между собой сферического, конического и цилиндрического участков 2 3284 1 фиг. 7 - изображает продольный разрез подошвы для обуви, в которой модульные элементы выполнены в форме выпуклых и вогнутых многогранников, шарнирно сопряженных между собой. Подошва для обуви (фиг. 1) содержит платформу 1, имеющую поверхность 2 опорную и поверхность 3 контактную со стопой ноги человека. Подошва для обуви содержит модульные элементы 4, связанные между собой кинематически соединительными элементами, например, в виде жестких элементов 5-шарнирных петель (фиг. 5) или упругих соединительных элементов 6-плоских или спиральных пружин (фиг. 5), или посредством эластичных элементов 7 из резины или эластомера (полиуретана, тефлона и т.п.), или набором из двух или трех типов соединительных элементов, выбранных из ряда жесткие 5, упругие 6, эластичные 7. Модульные элементы 4 могут быть связаны между собой посредством шарниров 8 и/или шарниров 9 в горизонтальной и/или вертикальной плоскостях (фиг. 2, фиг. 3). Модульные элементы 4 могут быть выполнены в виде тел вращения. Тела вращения могут иметь форму цилиндра - ролика 10, конуса 11, шара 12 (фиг. 2, 3). Наружная поверхность тела вращения может быть выполнена в виде сопряженных между собой сферического 13 и/или цилиндрического 14, и/или конусообразного 15 участков (фиг. 6). Модульные элементы 4 могут быть выполнены в виде многогранников 16 выпуклых или вогнутых многогранников 17, кинематически связанных между собой (фиг. 7), например, шарнирно. Модульные элементы 4 для облегчения и улучшения технологичности сборки подошвы выполнены полыми (фиг. 4). В одном из вариантов (фиг. 4) подошвы модульные элементы 4 были выполнены в виде блоков 18 сегментообразной и/или блоков 19 волнообразной формы. Кроме того, каждый модульный элемент 4 может быть выполнен (фиг. 4) в виде набора частей 20, 21, 22,сопряженных между собой многогранника, шара и полого цилиндра, соответственно, и идентичных по форме модульным элементам 4, 12, 16, 17. Модульные элементы 4 изготавливают из дерева, одной или разных пород, и/или резины и/или полимера,и/или композиционного материала в зависимости от применяемости для комфортности при взаимодействии подошвы с различными участками стопы человека. Контактные поверхности 3 модульных элементов 4 могут быть выполнены выше и ниже и/или расположены в плоскости контактной поверхности платформы подошвы в зависимости от назначения физиологического воздействия модульных элементов 4 на органы человека через стопу. Подошва для обуви может содержать, по меньшей мере, два автономных модульных элемента 4. Наличие двух модульных элементов, кинематически связанных между собой, например, шарнирно в галеночнойарочной части, придает подошве новое свойство раздельно-последовательное воздействие каждого модульного элемента 4 на стопу человека. Подошву для обуви используют, например, при изготовлении пантолет. Платформа подошвы (фиг. 4) может быть набрана из модульных элементов 4, которые изготовлены в виде многогранников 16 и блоков 17 сегментообразной формы, кинематически взаимосвязанных между собой по периметру кантом 23 из тесьмы на основе полимерных, стекловолокнистых, кожаных и т.п. материалов. Модульные элементы 4 были изготовлены из дерева лиственных пород (фиг. 1). В одной из моделей модульные элементы со стороны контактной поверхности со стопой были покрыты кожаными стельками 24, а со стороны контактной поверхности с землей модульные элементы 4 были покрыты накладками из войлока для исключения шума при ходьбе и для придания комфорта. Модульные элементы 4 могут быть (по фиг. 1) изготовлены из прессованного кожаного материала. Выполнение подошвы из модульных элементов 4 на основе дерева и/или кожи позволяет эффективно отводить электростатику из человеческого организма на землю, а также повышает износ обуви истиранию. Верх может быть изготовлен из элементов 26 любого известного применяемого фасона, например, в виде ажурно переплетенных между собой ремешков из кожи или иного материала. Подошва заявленной конструкции может быть использована в обуви типа вьетнамок, сабо или специальной обуви для работ, связанных с воздействием на организм человека внешних вибрационных полей. Конструкция подошвы за счет применения в ней модульного принципа позволяет эффективно гасить воздействие на человека внешних низкочастотных полей путем их механического и/или акустического дифференцирования. Совокупность модульных элементов 4, имеющих монолитную и/или полую конструкцию из материалов на основе дерева, резины, кожи и т.п., позволяет эффективно снижать уровень внешних акусто-механических полей, воздействующих на человека. Реализация в конструкции подошвы модульного принципа позволяет использовать ее в режиме массажного вибратора качения-скольжения. Динамическое воздействие на стопу со стороны модульных элементов 4 осуществляет сама стопа человека во время ходьбы. Скоростью своего перемещения - движения голеностопа человек имеет возможность саморегулировать массажное воздействие модулей 4 на стопу 3 3284 1 насосное действие в режиме кровоотток - кровеприток динамическое воздействие в режиме бегущей волны от пятки к носку и наоборот, т.е. массирование стопы человек осуществляет путем перекатывания модульных блоков 4 по стопе за счет многошарнирной кинематики, заложенной в конструкции подошвы. Конструкция заявленной подошвы применяется для изготовления экспериментальных пантолет. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 4
