Способ изготовления осесимметричного полого изделия с рельефной перемычкой
Номер патента: 6526
Опубликовано: 30.09.2004
Авторы: Ковальчук Олег Николаевич, Ковалевский Сергей Александрович, Клушин Валерий Александрович
Текст

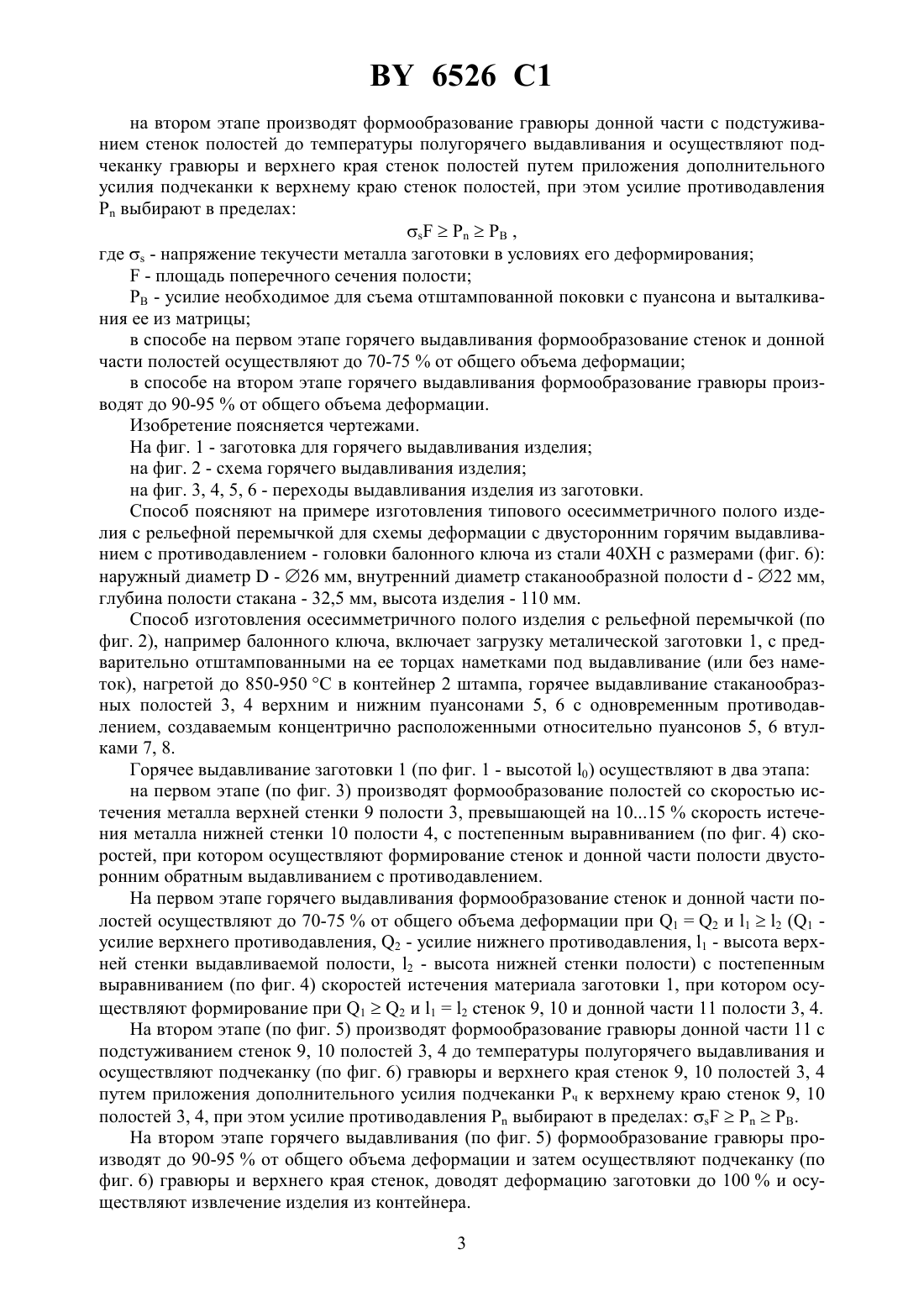

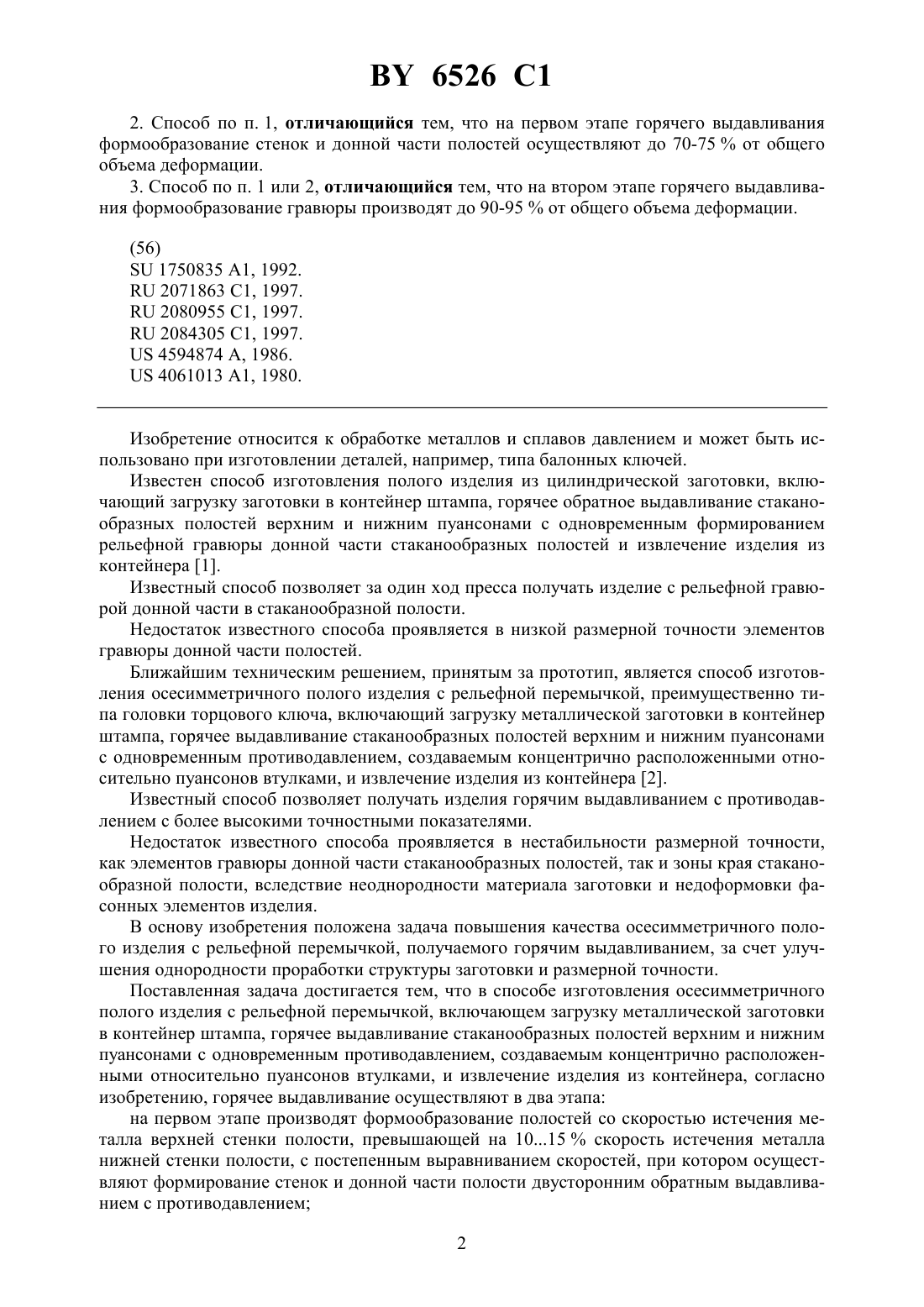

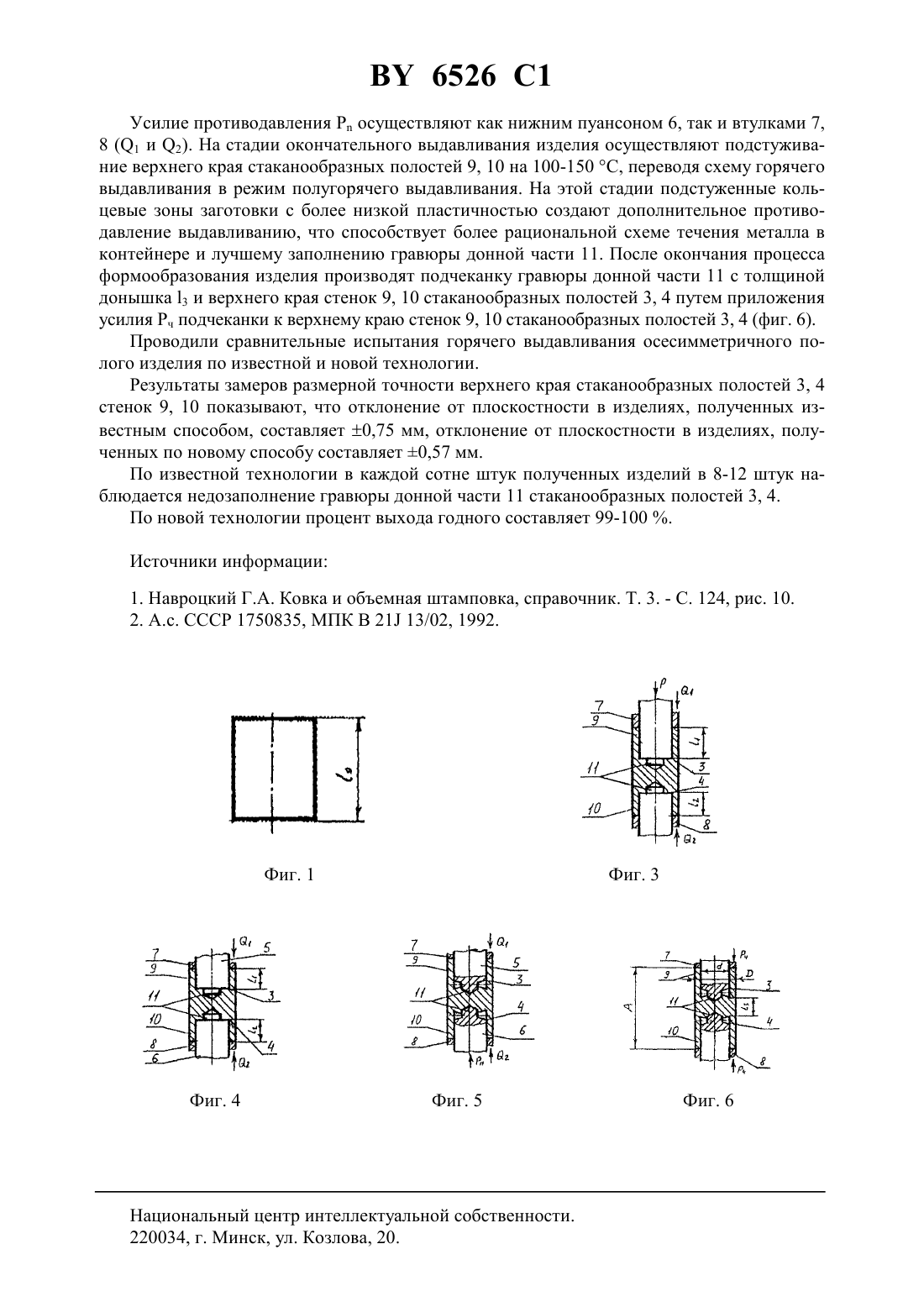

21 23/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИЗГОТОВЛЕНИЯ ОСЕСИММЕТРИЧНОГО ПОЛОГО ИЗДЕЛИЯ С РЕЛЬЕФНОЙ ПЕРЕМЫЧКОЙ(71) Заявитель Белорусский национальный технический университет(72) Авторы Клушин Валерий Александрович Ковалевский Сергей Александрович Ковальчук Олег Николаевич(73) Патентообладатель Белорусский национальный технический университет(57) 1. Способ изготовления осесимметричного полого изделия с рельефной перемычкой,включающий загрузку металлической заготовки в контейнер штампа, горячее выдавливание стаканообразных полостей верхним и нижним пуансонами с одновременным противодавлением, создаваемым концентрично расположенными относительно пуансонов втулками, и извлечение изделия из контейнера, отличающийся тем, что горячее выдавливание осуществляют в два этапа на первом этапе производят формообразование полостей со скоростью истечения металла верхней стенки полости, превышающей на 1015 скорость истечения металла нижней стенки полости, с постепенным выравниванием скоростей, при котором осуществляют формирование стенок и донной части полости двусторонним обратным выдавливанием с противодавлением на втором этапе производят формообразование гравюры донной части с подстуживанием стенок полостей до температуры полугорячего выдавливания и осуществляют подчеканку гравюры и верхнего края стенок полостей путем приложения дополнительного усилия подчеканки к верхнему краю стенок полостей, при этом усилие противодавлениявыбирают в пределах,где- напряжение текучести металла заготовки в условиях его деформирования- площадь поперечного сечения полости Р - усилие, необходимое для съема отштампованной поковки с пуансона и выталкивания ее из матрицы. 6526 1 2. Способ по п. 1, отличающийся тем, что на первом этапе горячего выдавливания формообразование стенок и донной части полостей осуществляют до 70-75 от общего объема деформации. 3. Способ по п. 1 или 2, отличающийся тем, что на втором этапе горячего выдавливания формообразование гравюры производят до 90-95 от общего объема деформации.(56)1750835 1, 1992.2071863 1, 1997.2080955 1, 1997.2084305 1, 1997.4594874 , 1986.4061013 1, 1980. Изобретение относится к обработке металлов и сплавов давлением и может быть использовано при изготовлении деталей, например, типа балонных ключей. Известен способ изготовления полого изделия из цилиндрической заготовки, включающий загрузку заготовки в контейнер штампа, горячее обратное выдавливание стаканообразных полостей верхним и нижним пуансонами с одновременным формированием рельефной гравюры донной части стаканообразных полостей и извлечение изделия из контейнера 1. Известный способ позволяет за один ход пресса получать изделие с рельефной гравюрой донной части в стаканообразной полости. Недостаток известного способа проявляется в низкой размерной точности элементов гравюры донной части полостей. Ближайшим техническим решением, принятым за прототип, является способ изготовления осесимметричного полого изделия с рельефной перемычкой, преимущественно типа головки торцового ключа, включающий загрузку металлической заготовки в контейнер штампа, горячее выдавливание стаканообразных полостей верхним и нижним пуансонами с одновременным противодавлением, создаваемым концентрично расположенными относительно пуансонов втулками, и извлечение изделия из контейнера 2. Известный способ позволяет получать изделия горячим выдавливанием с противодавлением с более высокими точностными показателями. Недостаток известного способа проявляется в нестабильности размерной точности,как элементов гравюры донной части стаканообразных полостей, так и зоны края стаканообразной полости, вследствие неоднородности материала заготовки и недоформовки фасонных элементов изделия. В основу изобретения положена задача повышения качества осесимметричного полого изделия с рельефной перемычкой, получаемого горячим выдавливанием, за счет улучшения однородности проработки структуры заготовки и размерной точности. Поставленная задача достигается тем, что в способе изготовления осесимметричного полого изделия с рельефной перемычкой, включающем загрузку металлической заготовки в контейнер штампа, горячее выдавливание стаканообразных полостей верхним и нижним пуансонами с одновременным противодавлением, создаваемым концентрично расположенными относительно пуансонов втулками, и извлечение изделия из контейнера, согласно изобретению, горячее выдавливание осуществляют в два этапа на первом этапе производят формообразование полостей со скоростью истечения металла верхней стенки полости, превышающей на 1015 скорость истечения металла нижней стенки полости, с постепенным выравниванием скоростей, при котором осуществляют формирование стенок и донной части полости двусторонним обратным выдавливанием с противодавлением 2 6526 1 на втором этапе производят формообразование гравюры донной части с подстуживанием стенок полостей до температуры полугорячего выдавливания и осуществляют подчеканку гравюры и верхнего края стенок полостей путем приложения дополнительного усилия подчеканки к верхнему краю стенок полостей, при этом усилие противодавления Р выбирают в пределахРР ,где- напряжение текучести металла заготовки в условиях его деформирования- площадь поперечного сечения полости Р - усилие необходимое для съема отштампованной поковки с пуансона и выталкивания ее из матрицы в способе на первом этапе горячего выдавливания формообразование стенок и донной части полостей осуществляют до 70-75 от общего объема деформации в способе на втором этапе горячего выдавливания формообразование гравюры производят до 90-95 от общего объема деформации. Изобретение поясняется чертежами. На фиг. 1 - заготовка для горячего выдавливания изделия на фиг. 2 - схема горячего выдавливания изделия на фиг. 3, 4, 5, 6 - переходы выдавливания изделия из заготовки. Способ поясняют на примере изготовления типового осесимметричного полого изделия с рельефной перемычкой для схемы деформации с двусторонним горячим выдавливанием с противодавлением - головки балонного ключа из стали 40 ХН с размерами (фиг. 6) наружный диаметр- 26 мм, внутренний диаметр стаканообразной полости- 22 мм,глубина полости стакана - 32,5 мм, высота изделия - 110 мм. Способ изготовления осесимметричного полого изделия с рельефной перемычкой (по фиг. 2), например балонного ключа, включает загрузку металической заготовки 1, с предварительно отштампованными на ее торцах наметками под выдавливание (или без наметок), нагретой до 850-950 С в контейнер 2 штампа, горячее выдавливание стаканообразных полостей 3, 4 верхним и нижним пуансонами 5, 6 с одновременным противодавлением, создаваемым концентрично расположенными относительно пуансонов 5, 6 втулками 7, 8. Горячее выдавливание заготовки 1 (по фиг. 1 - высотой 0) осуществляют в два этапа на первом этапе (по фиг. 3) производят формообразование полостей со скоростью истечения металла верхней стенки 9 полости 3, превышающей на 1015 скорость истечения металла нижней стенки 10 полости 4, с постепенным выравниванием (по фиг. 4) скоростей, при котором осуществляют формирование стенок и донной части полости двусторонним обратным выдавливанием с противодавлением. На первом этапе горячего выдавливания формообразование стенок и донной части полостей осуществляют до 70-75 от общего объема деформации при 12 и 12 (1 усилие верхнего противодавления, 2 - усилие нижнего противодавления, 1 - высота верхней стенки выдавливаемой полости, 2 - высота нижней стенки полости) с постепенным выравниванием (по фиг. 4) скоростей истечения материала заготовки 1, при котором осуществляют формирование при 12 и 12 стенок 9, 10 и донной части 11 полости 3, 4. На втором этапе (по фиг. 5) производят формообразование гравюры донной части 11 с подстуживанием стенок 9, 10 полостей 3, 4 до температуры полугорячего выдавливания и осуществляют подчеканку (по фиг. 6) гравюры и верхнего края стенок 9, 10 полостей 3, 4 путем приложения дополнительного усилия подчеканки Рч к верхнему краю стенок 9, 10 полостей 3, 4, при этом усилие противодавления Р выбирают в пределах. На втором этапе горячего выдавливания (по фиг. 5) формообразование гравюры производят до 90-95 от общего объема деформации и затем осуществляют подчеканку (по фиг. 6) гравюры и верхнего края стенок, доводят деформацию заготовки до 100 и осуществляют извлечение изделия из контейнера. 3 6526 1 Усилие противодавления Р осуществляют как нижним пуансоном 6, так и втулками 7,8 (1 и 2). На стадии окончательного выдавливания изделия осуществляют подстуживание верхнего края стаканообразных полостей 9, 10 на 100-150 С, переводя схему горячего выдавливания в режим полугорячего выдавливания. На этой стадии подстуженные кольцевые зоны заготовки с более низкой пластичностью создают дополнительное противодавление выдавливанию, что способствует более рациональной схеме течения металла в контейнере и лучшему заполнению гравюры донной части 11. После окончания процесса формообразования изделия производят подчеканку гравюры донной части 11 с толщиной донышка 3 и верхнего края стенок 9, 10 стаканообразных полостей 3, 4 путем приложения усилия Рч подчеканки к верхнему краю стенок 9, 10 стаканообразных полостей 3, 4 (фиг. 6). Проводили сравнительные испытания горячего выдавливания осесимметричного полого изделия по известной и новой технологии. Результаты замеров размерной точности верхнего края стаканообразных полостей 3, 4 стенок 9, 10 показывают, что отклонение от плоскостности в изделиях, полученных известным способом, составляет 0,75 мм, отклонение от плоскостности в изделиях, полученных по новому способу составляет 0,57 мм. По известной технологии в каждой сотне штук полученных изделий в 8-12 штук наблюдается недозаполнение гравюры донной части 11 стаканообразных полостей 3, 4. По новой технологии процент выхода годного составляет 99-100 . Источники информации 1. Навроцкий Г.А. Ковка и объемная штамповка, справочник. Т. 3. - С. 124, рис. 10. 2. А.с. СССР 1750835, МПК В 21 13/02, 1992. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B21C 23/02, B21J 13/02
Метки: рельефной, перемычкой, изделия, осесимметричного, полого, изготовления, способ
