Способ изготовления коврового изделия на рапирном ковроткацком станке с жаккардовой машиной
Текст

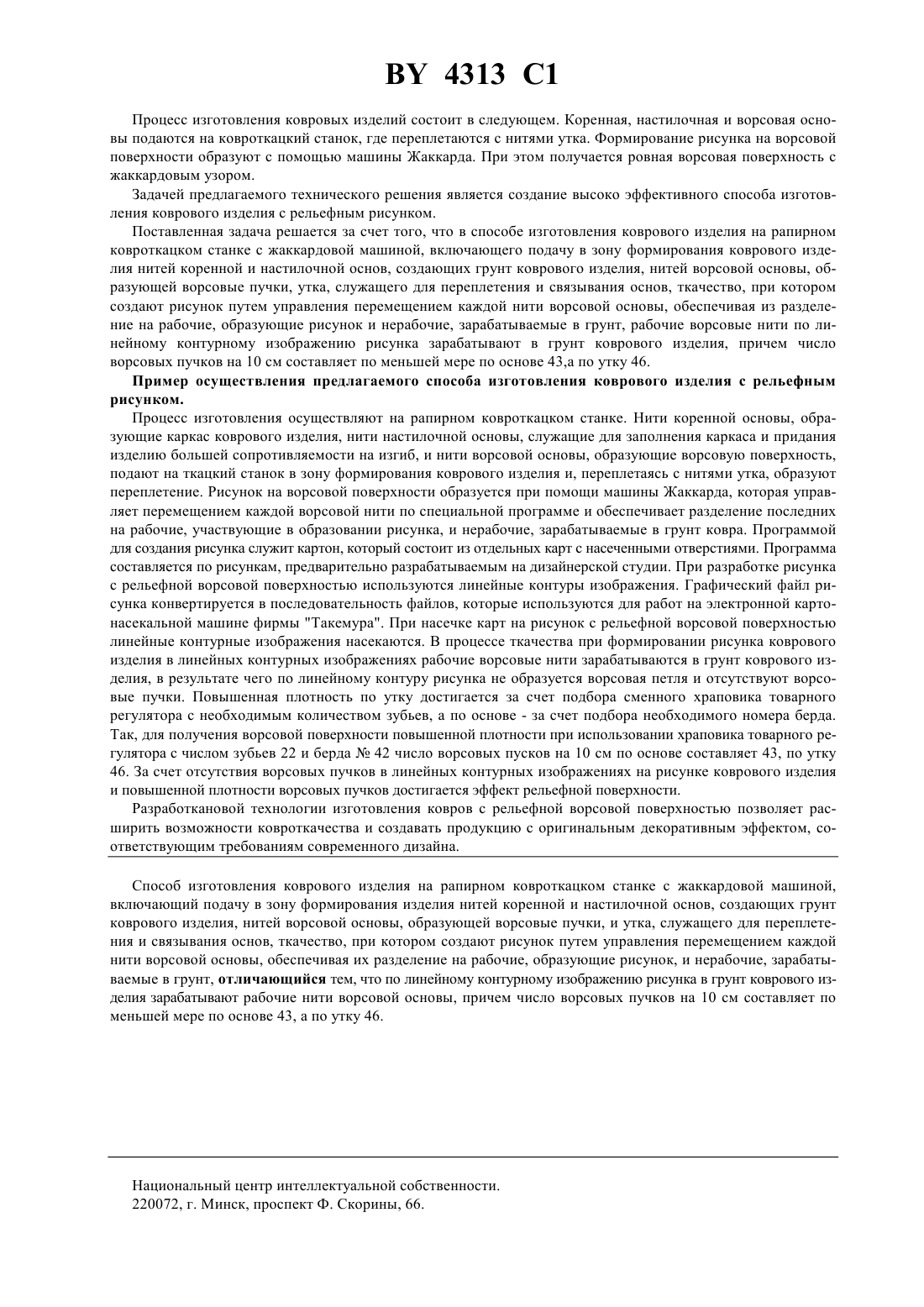

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИЗГОТОВЛЕНИЯ КОВРОВОГО ИЗДЕЛИЯ НА РАПИРНОМ КОВРОТКАЦКОМ СТАНКЕ С ЖАККАРДОВОЙ МАШИНОЙ(71) Заявитель Открытое акционерное общество Ковры Бреста(73) Патентообладатель Открытое акционерное общество Ковры Бреста(57) Изобретение относится к способам изготовления мягких покрытий для пола или стен, в частности к способам изготовления декоративных ковровых изделий. Задачей предлагаемого изобретения является создание высокоэффективного способа изготовления ковровых изделий с рельефным рисунком. Поставленная задача решается за счет того, что в способе изготовления коврового изделия на рапирном ковроткацком станке с жаккардовой машиной, включающего подачу в зону формирования коврового изделия нитей коренной и настилочной основ, создающих грунт коврового изделия, нитей ворсовой основы, образующей ворсовые пучки, утка, служащего для переплетения и связывания основ, ткачество, при котором создают рисунок путем управления перемещением каждой нити ворсовой основы, обеспечивая их разделение на рабочие, образующие рисунок и нерабочие, зарабатываемые в грунт, рабочие ворсовые нити по линейному контурному изображению рисунка зарабатывают в грунт коврового изделия, причем число ворсовых пучков на 10 см составляет по меньшей мере по основе - 43, а по утку - 46. Разработка новой технологии изготовления ковров с рельефной ворсовой поверхностью позволяет расширить возможности ковроткачества и создать продукцию с оригинальным декоративным эффектом, соответствующим требованиям современного дизайна. Изобретение относится к способам изготовления мягких покрытий для пола или стен, в частности к способом изготовления декоративных ковровых изделий. Известны способы изготовления ворсовых покрытий путем привязывания грунтового полотна нитями с образованием разрезных ворсовых петель, закрепленных в грунте с помощью клеящего средства и создающих ровную или узорчатую поверхность путем выполнения петель разной высоты для создания рельефа (Перепелкина М.Д. и др. Механическая технология производства нетканых материалов. - М Легкая Индустрия,1973. - С. 402). Известен также способ изготовления ворсовых покрытий по патенту РФ 2111695, МПК 4727/00, 1998, при котором получение рельефного рисунка обеспечивается прострижкой с образованием участков различной высоты ворса. Для увеличения эффекта объемности по контуру производится прострижка образного углубления. Однако способ этот достаточно сложный и трудоемкий, так как прострижка осуществляется вручную. Наиболее близким по технической сущности к предлагаемому решению (прототип) является технология изготовления ковровых изделий, вырабатываемых на двухполотных ткацких станках (Чичева С.А. и др. Двухполотные ткацкие станки. - М. Легпромбытиздат, 1989. - С. 10-15, 87-90, 182-186). 4313 1 Процесс изготовления ковровых изделий состоит в следующем. Коренная, настилочная и ворсовая основы подаются на ковроткацкий станок, где переплетаются с нитями утка. Формирование рисунка на ворсовой поверхности образуют с помощью машины Жаккарда. При этом получается ровная ворсовая поверхность с жаккардовым узором. Задачей предлагаемого технического решения является создание высоко эффективного способа изготовления коврового изделия с рельефным рисунком. Поставленная задача решается за счет того, что в способе изготовления коврового изделия на рапирном ковроткацком станке с жаккардовой машиной, включающего подачу в зону формирования коврового изделия нитей коренной и настилочной основ, создающих грунт коврового изделия, нитей ворсовой основы, образующей ворсовые пучки, утка, служащего для переплетения и связывания основ, ткачество, при котором создают рисунок путем управления перемещением каждой нити ворсовой основы, обеспечивая из разделение на рабочие, образующие рисунок и нерабочие, зарабатываемые в грунт, рабочие ворсовые нити по линейному контурному изображению рисунка зарабатывают в грунт коврового изделия, причем число ворсовых пучков на 10 см составляет по меньшей мере по основе 43,а по утку 46. Пример осуществления предлагаемого способа изготовления коврового изделия с рельефным рисунком. Процесс изготовления осуществляют на рапирном ковроткацком станке. Нити коренной основы, образующие каркас коврового изделия, нити настилочной основы, служащие для заполнения каркаса и придания изделию большей сопротивляемости на изгиб, и нити ворсовой основы, образующие ворсовую поверхность,подают на ткацкий станок в зону формирования коврового изделия и, переплетаясь с нитями утка, образуют переплетение. Рисунок на ворсовой поверхности образуется при помощи машины Жаккарда, которая управляет перемещением каждой ворсовой нити по специальной программе и обеспечивает разделение последних на рабочие, участвующие в образовании рисунка, и нерабочие, зарабатываемые в грунт ковра. Программой для создания рисунка служит картон, который состоит из отдельных карт с насеченными отверстиями. Программа составляется по рисункам, предварительно разрабатываемым на дизайнерской студии. При разработке рисунка с рельефной ворсовой поверхностью используются линейные контуры изображения. Графический файл рисунка конвертируется в последовательность файлов, которые используются для работ на электронной картонасекальной машине фирмы Такемура. При насечке карт на рисунок с рельефной ворсовой поверхностью линейные контурные изображения насекаются. В процессе ткачества при формировании рисунка коврового изделия в линейных контурных изображениях рабочие ворсовые нити зарабатываются в грунт коврового изделия, в результате чего по линейному контуру рисунка не образуется ворсовая петля и отсутствуют ворсовые пучки. Повышенная плотность по утку достигается за счет подбора сменного храповика товарного регулятора с необходимым количеством зубьев, а по основе - за счет подбора необходимого номера берда. Так, для получения ворсовой поверхности повышенной плотности при использовании храповика товарного регулятора с числом зубьев 22 и берда 42 число ворсовых пусков на 10 см по основе составляет 43, по утку 46. За счет отсутствия ворсовых пучков в линейных контурных изображениях на рисунке коврового изделия и повышенной плотности ворсовых пучков достигается эффект рельефной поверхности. Разработкановой технологии изготовления ковров с рельефной ворсовой поверхностью позволяет расширить возможности ковроткачества и создавать продукцию с оригинальным декоративным эффектом, соответствующим требованиям современного дизайна. Способ изготовления коврового изделия на рапирном ковроткацком станке с жаккардовой машиной,включающий подачу в зону формирования изделия нитей коренной и настилочной основ, создающих грунт коврового изделия, нитей ворсовой основы, образующей ворсовые пучки, и утка, служащего для переплетения и связывания основ, ткачество, при котором создают рисунок путем управления перемещением каждой нити ворсовой основы, обеспечивая их разделение на рабочие, образующие рисунок, и нерабочие, зарабатываемые в грунт, отличающийся тем, что по линейному контурному изображению рисунка в грунт коврового изделия зарабатывают рабочие нити ворсовой основы, причем число ворсовых пучков на 10 см составляет по меньшей мере по основе 43, а по утку 46. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: D03D 39/16
Метки: рапирном, изготовления, способ, ковроткацком, изделия, станке, жаккардовой, коврового, машиной
