Номер патента: 4879

Опубликовано: 30.12.2002

Автор: Сиваков Михаил Савельевич

Скачать PDF файл.

Текст

Смотреть все

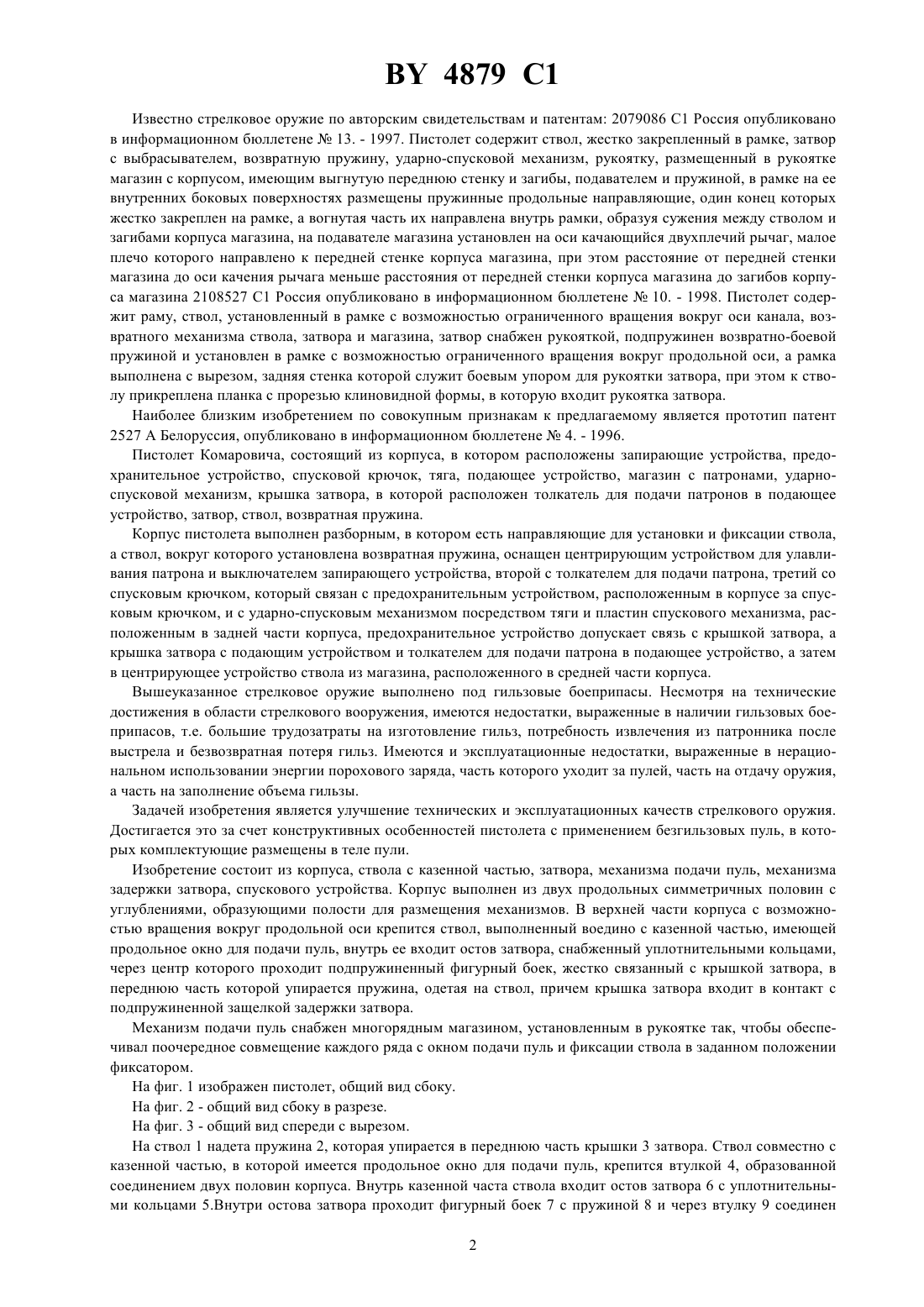

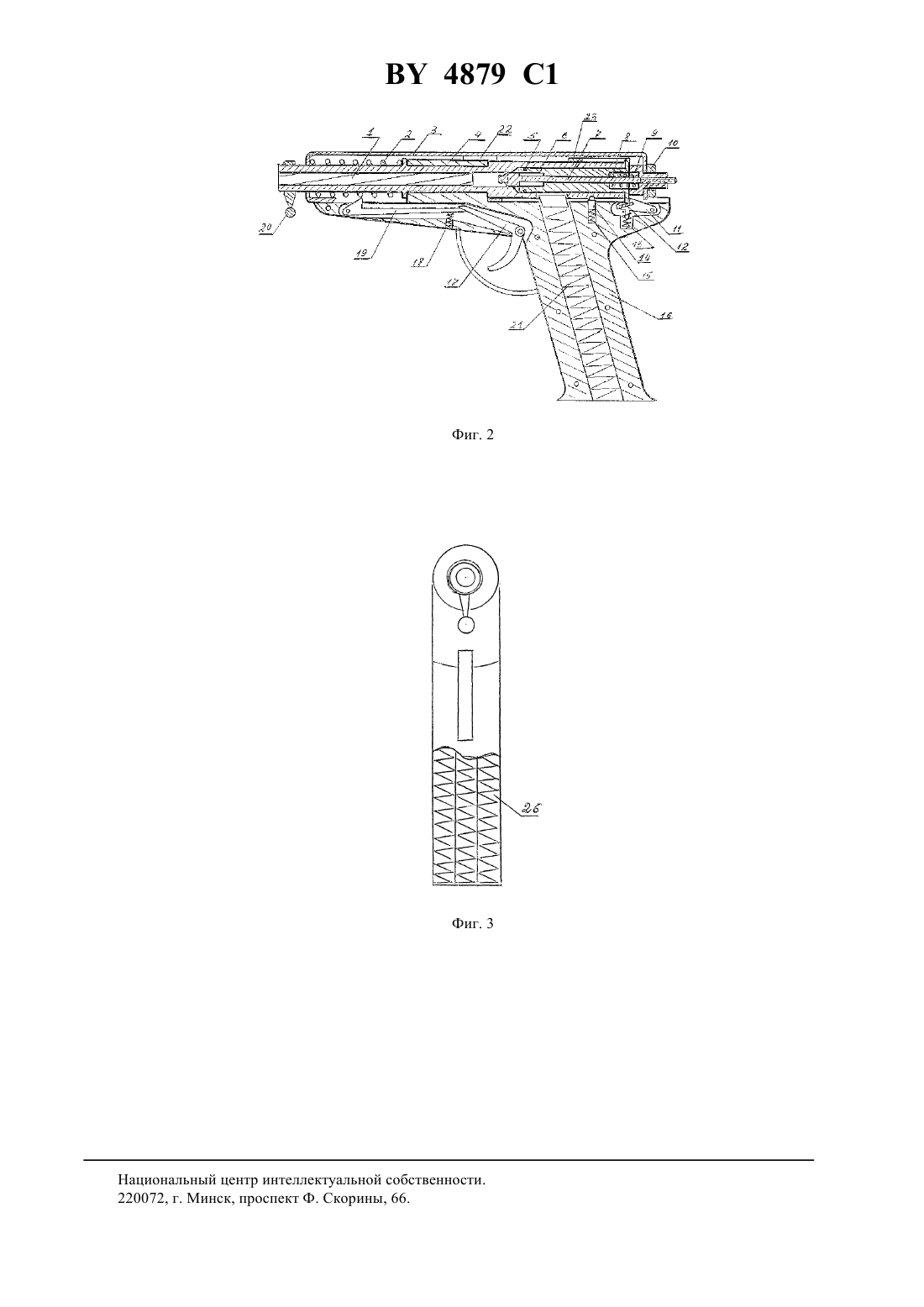

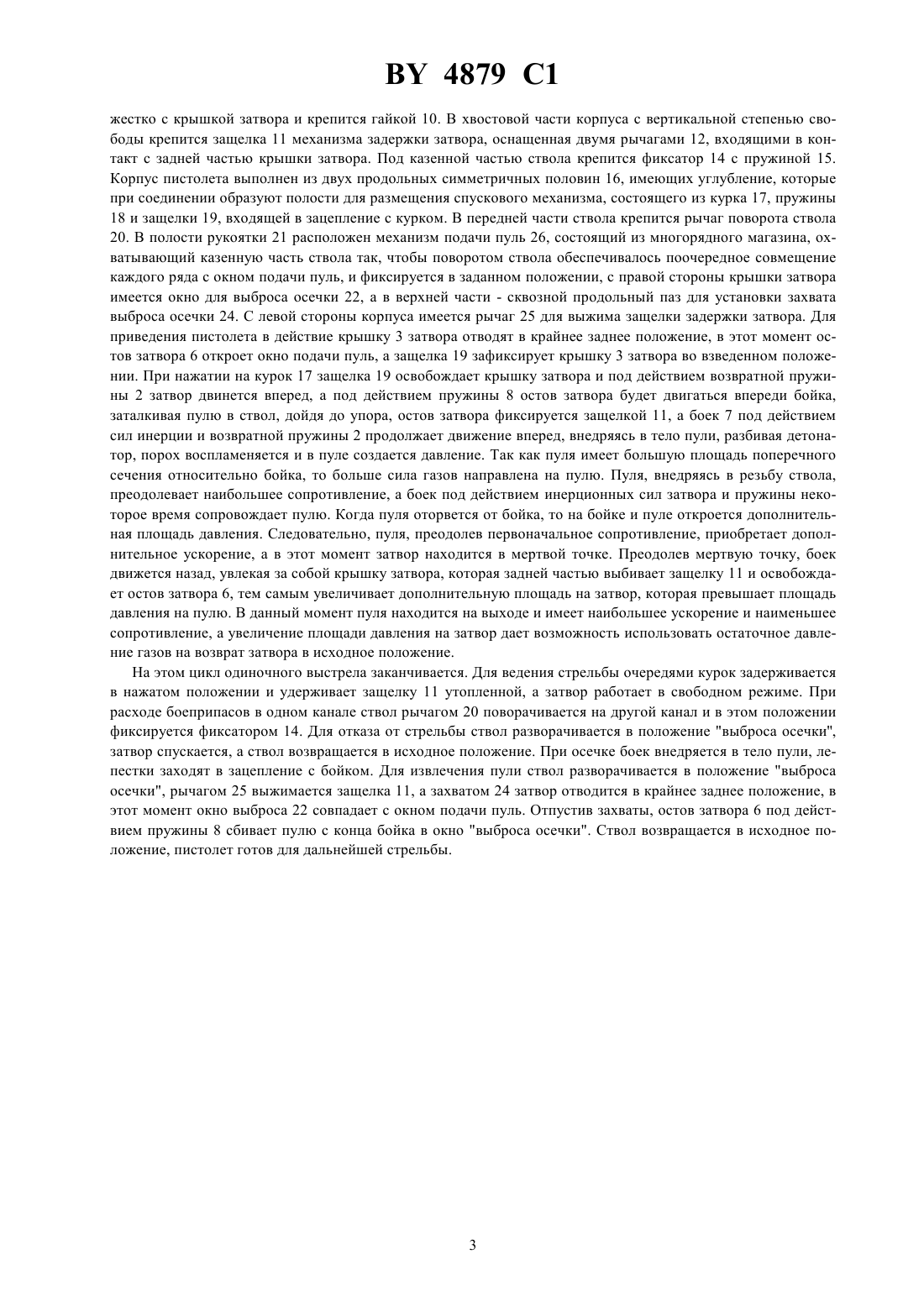

(57) Пистолет, содержащий корпус, ствол с казенной частью, затвор, механизм подачи пуль, механизм задержки затвора, спусковое устройство, рукоятку, отличающийся тем, что корпус выполнен из двух продольных симметричных половин с углублениями, образующими полости для размещения механизмов, в верхней части его с возможностью вращения вокруг продольной оси крепится ствол, выполненный воедино с казенной частью, имеющей продольное окно для подачи пуль, внутрь ее входит остов затвора, снабженный уплотнительными кольцами, через центр которого проходит подпружиненный фигурный боек, жестко связанный с крышкой затвора, в переднюю часть которой упирается пружина, одетая на ствол, причем крышка затвора входит в контакт с подпружиненной защелкой механизма задержки затвора, а механизм подачи пуль снабжен многорядным магазином, установленным в рукоятке и обеспечивающим поочередное совмещение каждого ряда с окном для подачи пуль, причем ствол фиксируется в заданном положении фиксатором. Фиг. 1 Пистолет относится к стрелковому оружию и может быть применен для поражения целей противника, а также для индивидуальной защиты. 4879 1 Известно стрелковое оружие по авторским свидетельствам и патентам 2079086 С 1 Россия опубликовано в информационном бюллетене 13. - 1997. Пистолет содержит ствол, жестко закрепленный в рамке, затвор с выбрасывателем, возвратную пружину, ударно-спусковой механизм, рукоятку, размещенный в рукоятке магазин с корпусом, имеющим выгнутую переднюю стенку и загибы, подавателем и пружиной, в рамке на ее внутренних боковых поверхностях размещены пружинные продольные направляющие, один конец которых жестко закреплен на рамке, а вогнутая часть их направлена внутрь рамки, образуя сужения между стволом и загибами корпуса магазина, на подавателе магазина установлен на оси качающийся двухплечий рычаг, малое плечо которого направлено к передней стенке корпуса магазина, при этом расстояние от передней стенки магазина до оси качения рычага меньше расстояния от передней стенки корпуса магазина до загибов корпуса магазина 2108527 С 1 Россия опубликовано в информационном бюллетене 10. - 1998. Пистолет содержит раму, ствол, установленный в рамке с возможностью ограниченного вращения вокруг оси канала, возвратного механизма ствола, затвора и магазина, затвор снабжен рукояткой, подпружинен возвратно-боевой пружиной и установлен в рамке с возможностью ограниченного вращения вокруг продольной оси, а рамка выполнена с вырезом, задняя стенка которой служит боевым упором для рукоятки затвора, при этом к стволу прикреплена планка с прорезью клиновидной формы, в которую входит рукоятка затвора. Наиболее близким изобретением по совокупным признакам к предлагаемому является прототип патент 2527 А Белоруссия, опубликовано в информационном бюллетене 4. - 1996. Пистолет Комаровича, состоящий из корпуса, в котором расположены запирающие устройства, предохранительное устройство, спусковой крючок, тяга, подающее устройство, магазин с патронами, ударноспусковой механизм, крышка затвора, в которой расположен толкатель для подачи патронов в подающее устройство, затвор, ствол, возвратная пружина. Корпус пистолета выполнен разборным, в котором есть направляющие для установки и фиксации ствола,а ствол, вокруг которого установлена возвратная пружина, оснащен центрирующим устройством для улавливания патрона и выключателем запирающего устройства, второй с толкателем для подачи патрона, третий со спусковым крючком, который связан с предохранительным устройством, расположенным в корпусе за спусковым крючком, и с ударно-спусковым механизмом посредством тяги и пластин спускового механизма, расположенным в задней части корпуса, предохранительное устройство допускает связь с крышкой затвора, а крышка затвора с подающим устройством и толкателем для подачи патрона в подающее устройство, а затем в центрирующее устройство ствола из магазина, расположенного в средней части корпуса. Вышеуказанное стрелковое оружие выполнено под гильзовые боеприпасы. Несмотря на технические достижения в области стрелкового вооружения, имеются недостатки, выраженные в наличии гильзовых боеприпасов, т.е. большие трудозатраты на изготовление гильз, потребность извлечения из патронника после выстрела и безвозвратная потеря гильз. Имеются и эксплуатационные недостатки, выраженные в нерациональном использовании энергии порохового заряда, часть которого уходит за пулей, часть на отдачу оружия,а часть на заполнение объема гильзы. Задачей изобретения является улучшение технических и эксплуатационных качеств стрелкового оружия. Достигается это за счет конструктивных особенностей пистолета с применением безгильзовых пуль, в которых комплектующие размещены в теле пули. Изобретение состоит из корпуса, ствола с казенной частью, затвора, механизма подачи пуль, механизма задержки затвора, спускового устройства. Корпус выполнен из двух продольных симметричных половин с углублениями, образующими полости для размещения механизмов. В верхней части корпуса с возможностью вращения вокруг продольной оси крепится ствол, выполненный воедино с казенной частью, имеющей продольное окно для подачи пуль, внутрь ее входит остов затвора, снабженный уплотнительными кольцами,через центр которого проходит подпружиненный фигурный боек, жестко связанный с крышкой затвора, в переднюю часть которой упирается пружина, одетая на ствол, причем крышка затвора входит в контакт с подпружиненной защелкой задержки затвора. Механизм подачи пуль снабжен многорядным магазином, установленным в рукоятке так, чтобы обеспечивал поочередное совмещение каждого ряда с окном подачи пуль и фиксации ствола в заданном положении фиксатором. На фиг. 1 изображен пистолет, общий вид сбоку. На фиг. 2 - общий вид сбоку в разрезе. На фиг. 3 - общий вид спереди с вырезом. На ствол 1 надета пружина 2, которая упирается в переднюю часть крышки 3 затвора. Ствол совместно с казенной частью, в которой имеется продольное окно для подачи пуль, крепится втулкой 4, образованной соединением двух половин корпуса. Внутрь казенной часта ствола входит остов затвора 6 с уплотнительными кольцами 5.Внутри остова затвора проходит фигурный боек 7 с пружиной 8 и через втулку 9 соединен 2 4879 1 жестко с крышкой затвора и крепится гайкой 10. В хвостовой части корпуса с вертикальной степенью свободы крепится защелка 11 механизма задержки затвора, оснащенная двумя рычагами 12, входящими в контакт с задней частью крышки затвора. Под казенной частью ствола крепится фиксатор 14 с пружиной 15. Корпус пистолета выполнен из двух продольных симметричных половин 16, имеющих углубление, которые при соединении образуют полости для размещения спускового механизма, состоящего из курка 17, пружины 18 и защелки 19, входящей в зацепление с курком. В передней части ствола крепится рычаг поворота ствола 20. В полости рукоятки 21 расположен механизм подачи пуль 26, состоящий из многорядного магазина, охватывающий казенную часть ствола так, чтобы поворотом ствола обеспечивалось поочередное совмещение каждого ряда с окном подачи пуль, и фиксируется в заданном положении, с правой стороны крышки затвора имеется окно для выброса осечки 22, а в верхней части - сквозной продольный паз для установки захвата выброса осечки 24. С левой стороны корпуса имеется рычаг 25 для выжима защелки задержки затвора. Для приведения пистолета в действие крышку 3 затвора отводят в крайнее заднее положение, в этот момент остов затвора 6 откроет окно подачи пуль, а защелка 19 зафиксирует крышку 3 затвора во взведенном положении. При нажатии на курок 17 защелка 19 освобождает крышку затвора и под действием возвратной пружины 2 затвор двинется вперед, а под действием пружины 8 остов затвора будет двигаться впереди бойка,заталкивая пулю в ствол, дойдя до упора, остов затвора фиксируется защелкой 11, а боек 7 под действием сил инерции и возвратной пружины 2 продолжает движение вперед, внедряясь в тело пули, разбивая детонатор, порох воспламеняется и в пуле создается давление. Так как пуля имеет большую площадь поперечного сечения относительно бойка, то больше сила газов направлена на пулю. Пуля, внедряясь в резьбу ствола,преодолевает наибольшее сопротивление, а боек под действием инерционных сил затвора и пружины некоторое время сопровождает пулю. Когда пуля оторвется от бойка, то на бойке и пуле откроется дополнительная площадь давления. Следовательно, пуля, преодолев первоначальное сопротивление, приобретает дополнительное ускорение, а в этот момент затвор находится в мертвой точке. Преодолев мертвую точку, боек движется назад, увлекая за собой крышку затвора, которая задней частью выбивает защелку 11 и освобождает остов затвора 6, тем самым увеличивает дополнительную площадь на затвор, которая превышает площадь давления на пулю. В данный момент пуля находится на выходе и имеет наибольшее ускорение и наименьшее сопротивление, а увеличение площади давления на затвор дает возможность использовать остаточное давление газов на возврат затвора в исходное положение. На этом цикл одиночного выстрела заканчивается. Для ведения стрельбы очередями курок задерживается в нажатом положении и удерживает защелку 11 утопленной, а затвор работает в свободном режиме. При расходе боеприпасов в одном канале ствол рычагом 20 поворачивается на другой канал и в этом положении фиксируется фиксатором 14. Для отказа от стрельбы ствол разворачивается в положение выброса осечки,затвор спускается, а ствол возвращается в исходное положение. При осечке боек внедряется в тело пули, лепестки заходят в зацепление с бойком. Для извлечения пули ствол разворачивается в положение выброса осечки, рычагом 25 выжимается защелка 11, а захватом 24 затвор отводится в крайнее заднее положение, в этот момент окно выброса 22 совпадает с окном подачи пуль. Отпустив захваты, остов затвора 6 под действием пружины 8 сбивает пулю с конца бойка в окно выброса осечки. Ствол возвращается в исходное положение, пистолет готов для дальнейшей стрельбы. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.

МПК / Метки

МПК: F41C 3/00

Метки: пистолет
