Устройство для ориентации конвертов

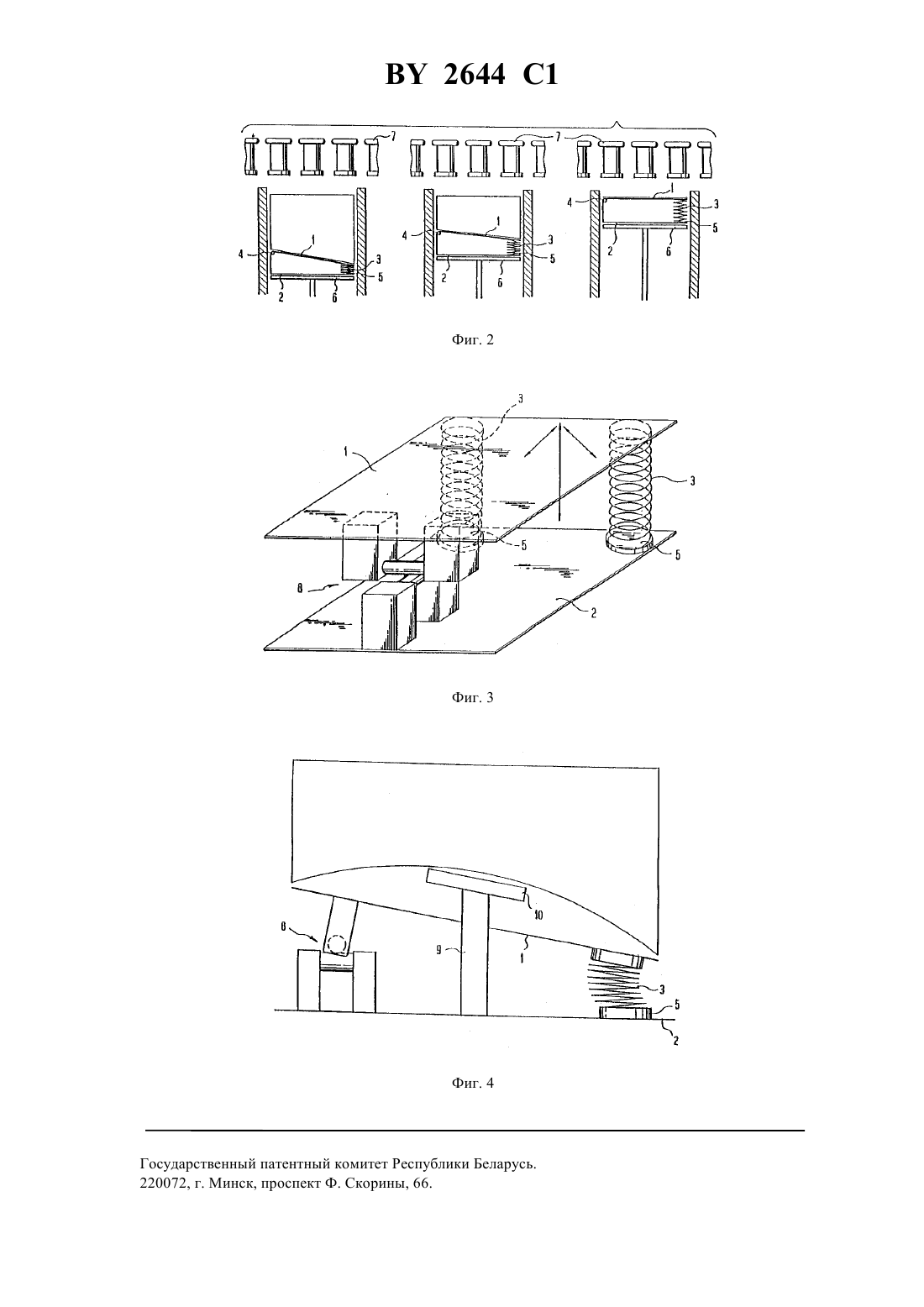

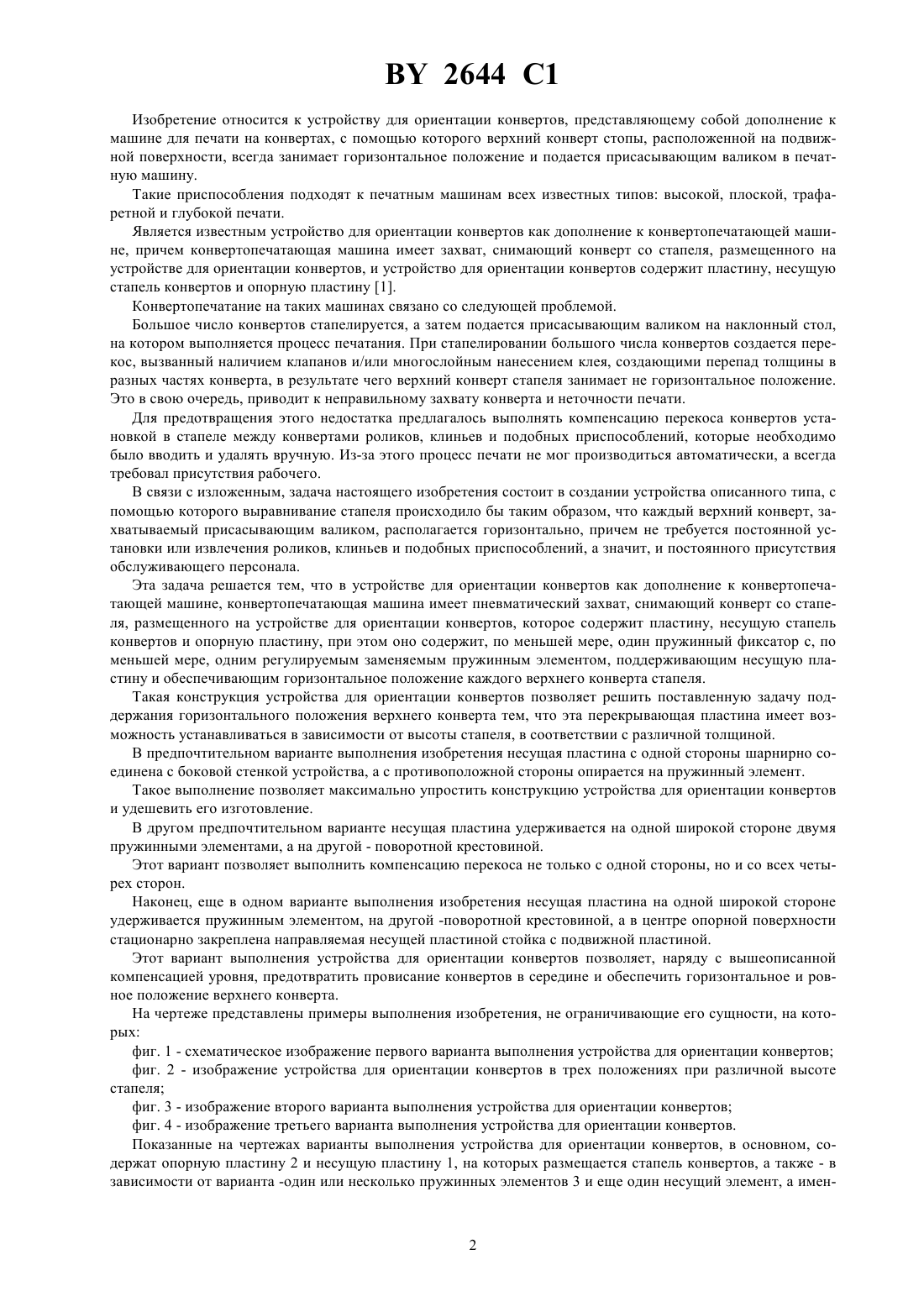

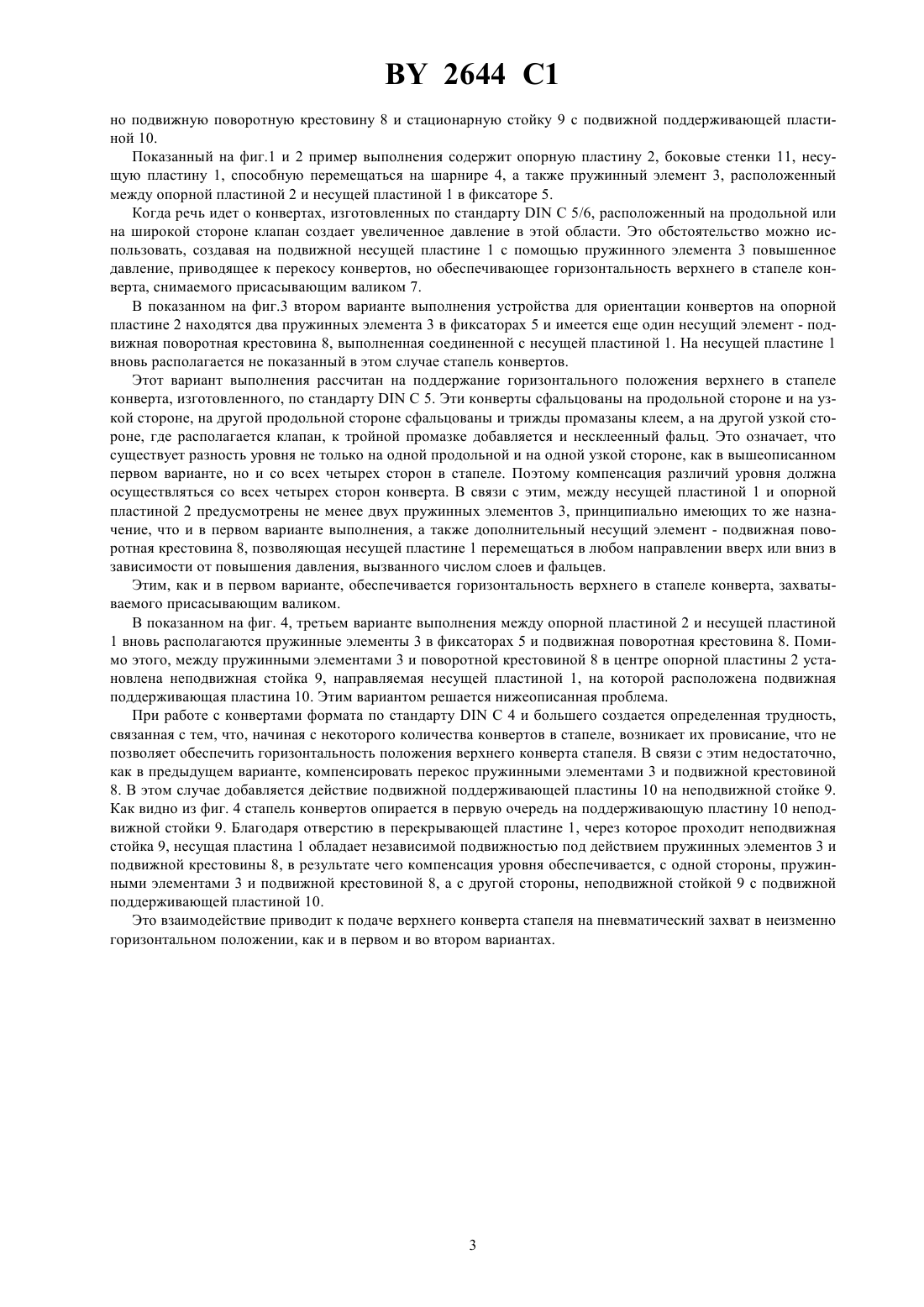

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ КОНВЕРТОВ(71) Заявитель Манфред БУРГЕР (АТ)(72) Автор Манфред БУРГЕР (АТ)(73) Патентообладатель Манфред БУРГЕР (АТ)(57) 1. Устройство для ориентации конвертов как дополнение к конвертопечатающей машине с пневматическим захватом, снимающим конверт со стапеля, размещенного на устройстве для ориентации конвертов, содержащее пластину, несущую стапель конвертов и опорную пластину, отличающееся тем, что оно содержит, по меньшей мере, один пружинный фиксатор с, по меньшей мере, одним регулируемым заменяемым пружинным элементом, поддерживающим несущую пластину и обеспечивающим горизонтальное положение каждого верхнего конверта стапеля. 2. Устройство по п. 1, отличающееся тем, что несущая пластина с одной стороны шарнирно соединена с боковой стенкой устройства, а с противоположной - опирается на пружинный элемент. 3. Устройство по п. 1, отличающееся тем, что несущая пластина удерживается на одной широкой стороне двумя пружинными элементами, а на другой - поворотной крестовиной. 4. Устройство по п. 1, отличающееся тем, что несущая пластина на одной широкой стороне удерживается пружинным элементом, на другой - поворотной крестовиной, а в центре опорной пластины стационарно закреплена направляемая несущей пластиной стойка с подвижной пластиной. 2644 1 Изобретение относится к устройству для ориентации конвертов, представляющему собой дополнение к машине для печати на конвертах, с помощью которого верхний конверт стопы, расположенной на подвижной поверхности, всегда занимает горизонтальное положение и подается присасывающим валиком в печатную машину. Такие приспособления подходят к печатным машинам всех известных типов высокой, плоской, трафаретной и глубокой печати. Является известным устройство для ориентации конвертов как дополнение к конвертопечатающей машине, причем конвертопечатающая машина имеет захват, снимающий конверт со стапеля, размещенного на устройстве для ориентации конвертов, и устройство для ориентации конвертов содержит пластину, несущую стапель конвертов и опорную пластину 1. Конвертопечатание на таких машинах связано со следующей проблемой. Большое число конвертов стапелируется, а затем подается присасывающим валиком на наклонный стол,на котором выполняется процесс печатания. При стапелировании большого числа конвертов создается перекос, вызванный наличием клапанов и/или многослойным нанесением клея, создающими перепад толщины в разных частях конверта, в результате чего верхний конверт стапеля занимает не горизонтальное положение. Это в свою очередь, приводит к неправильному захвату конверта и неточности печати. Для предотвращения этого недостатка предлагалось выполнять компенсацию перекоса конвертов установкой в стапеле между конвертами роликов, клиньев и подобных приспособлений, которые необходимо было вводить и удалять вручную. Из-за этого процесс печати не мог производиться автоматически, а всегда требовал присутствия рабочего. В связи с изложенным, задача настоящего изобретения состоит в создании устройства описанного типа, с помощью которого выравнивание стапеля происходило бы таким образом, что каждый верхний конверт, захватываемый присасывающим валиком, располагается горизонтально, причем не требуется постоянной установки или извлечения роликов, клиньев и подобных приспособлений, а значит, и постоянного присутствия обслуживающего персонала. Эта задача решается тем, что в устройстве для ориентации конвертов как дополнение к конвертопечатающей машине, конвертопечатающая машина имеет пневматический захват, снимающий конверт со стапеля, размещенного на устройстве для ориентации конвертов, которое содержит пластину, несущую стапель конвертов и опорную пластину, при этом оно содержит, по меньшей мере, один пружинный фиксатор с, по меньшей мере, одним регулируемым заменяемым пружинным элементом, поддерживающим несущую пластину и обеспечивающим горизонтальное положение каждого верхнего конверта стапеля. Такая конструкция устройства для ориентации конвертов позволяет решить поставленную задачу поддержания горизонтального положения верхнего конверта тем, что эта перекрывающая пластина имеет возможность устанавливаться в зависимости от высоты стапеля, в соответствии с различной толщиной. В предпочтительном варианте выполнения изобретения несущая пластина с одной стороны шарнирно соединена с боковой стенкой устройства, а с противоположной стороны опирается на пружинный элемент. Такое выполнение позволяет максимально упростить конструкцию устройства для ориентации конвертов и удешевить его изготовление. В другом предпочтительном варианте несущая пластина удерживается на одной широкой стороне двумя пружинными элементами, а на другой - поворотной крестовиной. Этот вариант позволяет выполнить компенсацию перекоса не только с одной стороны, но и со всех четырех сторон. Наконец, еще в одном варианте выполнения изобретения несущая пластина на одной широкой стороне удерживается пружинным элементом, на другой -поворотной крестовиной, а в центре опорной поверхности стационарно закреплена направляемая несущей пластиной стойка с подвижной пластиной. Этот вариант выполнения устройства для ориентации конвертов позволяет, наряду с вышеописанной компенсацией уровня, предотвратить провисание конвертов в середине и обеспечить горизонтальное и ровное положение верхнего конверта. На чертеже представлены примеры выполнения изобретения, не ограничивающие его сущности, на которых фиг. 1 - схематическое изображение первого варианта выполнения устройства для ориентации конвертов фиг. 2 - изображение устройства для ориентации конвертов в трех положениях при различной высоте стапеля фиг. 3 - изображение второго варианта выполнения устройства для ориентации конвертов фиг. 4 - изображение третьего варианта выполнения устройства для ориентации конвертов. Показанные на чертежах варианты выполнения устройства для ориентации конвертов, в основном, содержат опорную пластину 2 и несущую пластину 1, на которых размещается стапель конвертов, а также - в зависимости от варианта -один или несколько пружинных элементов 3 и еще один несущий элемент, а имен 2 2644 1 но подвижную поворотную крестовину 8 и стационарную стойку 9 с подвижной поддерживающей пластиной 10. Показанный на фиг.1 и 2 пример выполнения содержит опорную пластину 2, боковые стенки 11, несущую пластину 1, способную перемещаться на шарнире 4, а также пружинный элемент 3, расположенный между опорной пластиной 2 и несущей пластиной 1 в фиксаторе 5. Когда речь идет о конвертах, изготовленных по стандартуС 5/6, расположенный на продольной или на широкой стороне клапан создает увеличенное давление в этой области. Это обстоятельство можно использовать, создавая на подвижной несущей пластине 1 с помощью пружинного элемента 3 повышенное давление, приводящее к перекосу конвертов, но обеспечивающее горизонтальность верхнего в стапеле конверта, снимаемого присасывающим валиком 7. В показанном на фиг.3 втором варианте выполнения устройства для ориентации конвертов на опорной пластине 2 находятся два пружинных элемента 3 в фиксаторах 5 и имеется еще один несущий элемент - подвижная поворотная крестовина 8, выполненная соединенной с несущей пластиной 1. На несущей пластине 1 вновь располагается не показанный в этом случае стапель конвертов. Этот вариант выполнения рассчитан на поддержание горизонтального положения верхнего в стапеле конверта, изготовленного, по стандартуС 5. Эти конверты сфальцованы на продольной стороне и на узкой стороне, на другой продольной стороне сфальцованы и трижды промазаны клеем, а на другой узкой стороне, где располагается клапан, к тройной промазке добавляется и несклеенный фальц. Это означает, что существует разность уровня не только на одной продольной и на одной узкой стороне, как в вышеописанном первом варианте, но и со всех четырех сторон в стапеле. Поэтому компенсация различий уровня должна осуществляться со всех четырех сторон конверта. В связи с этим, между несущей пластиной 1 и опорной пластиной 2 предусмотрены не менее двух пружинных элементов 3, принципиально имеющих то же назначение, что и в первом варианте выполнения, а также дополнительный несущий элемент - подвижная поворотная крестовина 8, позволяющая несущей пластине 1 перемещаться в любом направлении вверх или вниз в зависимости от повышения давления, вызванного числом слоев и фальцев. Этим, как и в первом варианте, обеспечивается горизонтальность верхнего в стапеле конверта, захватываемого присасывающим валиком. В показанном на фиг. 4, третьем варианте выполнения между опорной пластиной 2 и несущей пластиной 1 вновь располагаются пружинные элементы 3 в фиксаторах 5 и подвижная поворотная крестовина 8. Помимо этого, между пружинными элементами 3 и поворотной крестовиной 8 в центре опорной пластины 2 установлена неподвижная стойка 9, направляемая несущей пластиной 1, на которой расположена подвижная поддерживающая пластина 10. Этим вариантом решается нижеописанная проблема. При работе с конвертами формата по стандартуС 4 и большего создается определенная трудность,связанная с тем, что, начиная с некоторого количества конвертов в стапеле, возникает их провисание, что не позволяет обеспечить горизонтальность положения верхнего конверта стапеля. В связи с этим недостаточно,как в предыдущем варианте, компенсировать перекос пружинными элементами 3 и подвижной крестовиной 8. В этом случае добавляется действие подвижной поддерживающей пластины 10 на неподвижной стойке 9. Как видно из фиг. 4 стапель конвертов опирается в первую очередь на поддерживающую пластину 10 неподвижной стойки 9. Благодаря отверстию в перекрывающей пластине 1, через которое проходит неподвижная стойка 9, несущая пластина 1 обладает независимой подвижностью под действием пружинных элементов 3 и подвижной крестовины 8, в результате чего компенсация уровня обеспечивается, с одной стороны, пружинными элементами 3 и подвижной крестовиной 8, а с другой стороны, неподвижной стойкой 9 с подвижной поддерживающей пластиной 10. Это взаимодействие приводит к подаче верхнего конверта стапеля на пневматический захват в неизменно горизонтальном положении, как и в первом и во втором вариантах. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
