Картофелесажалка

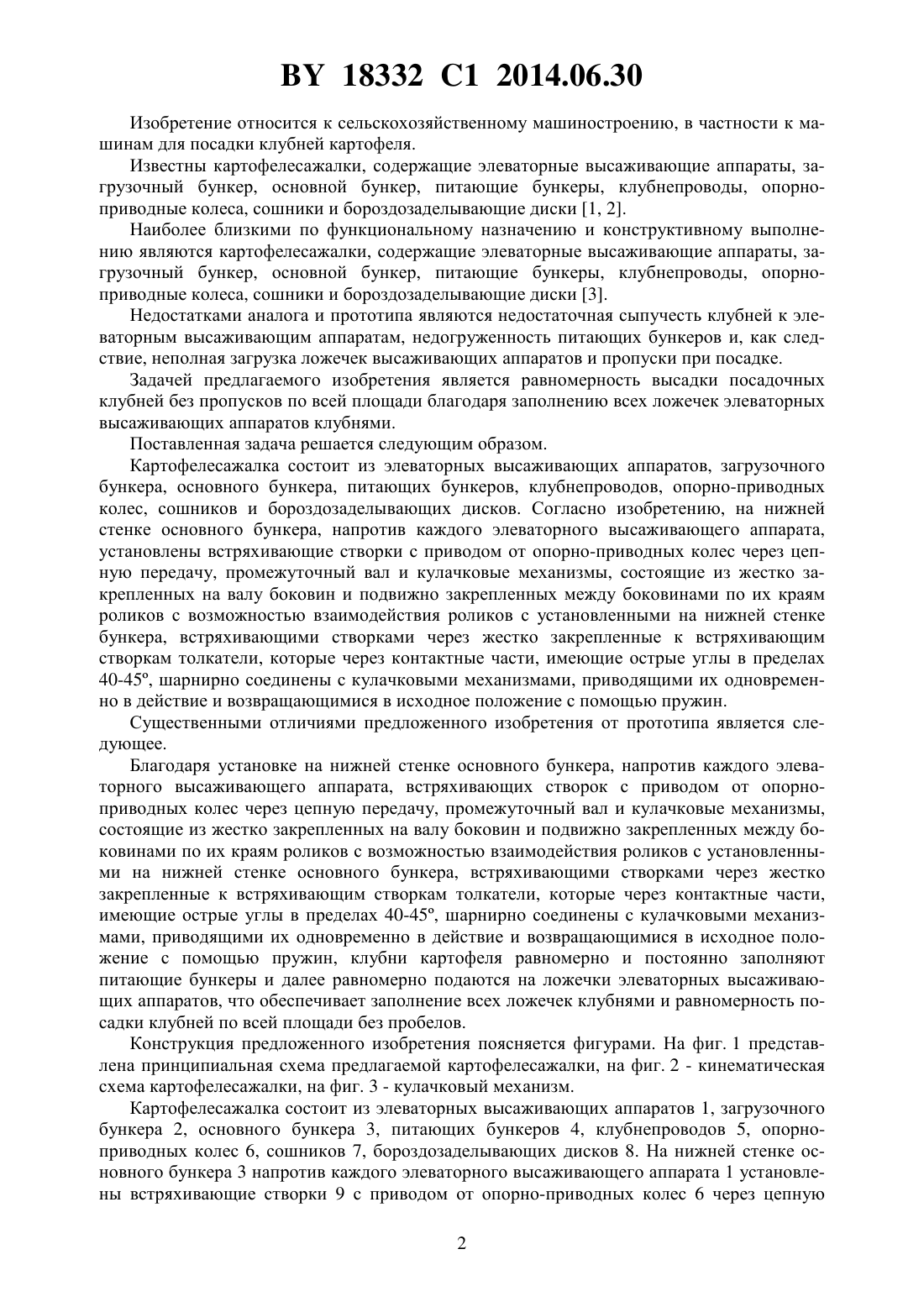

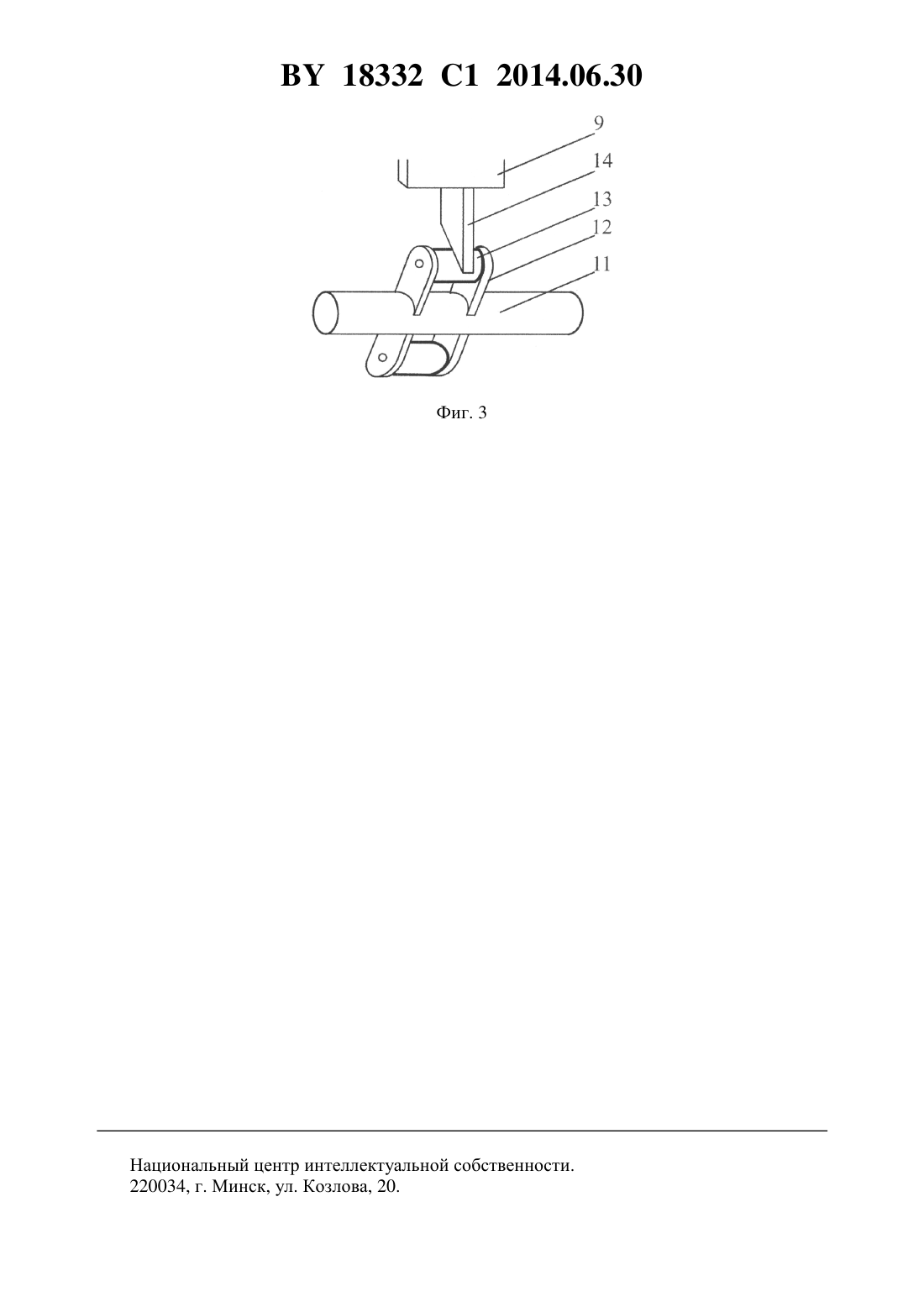

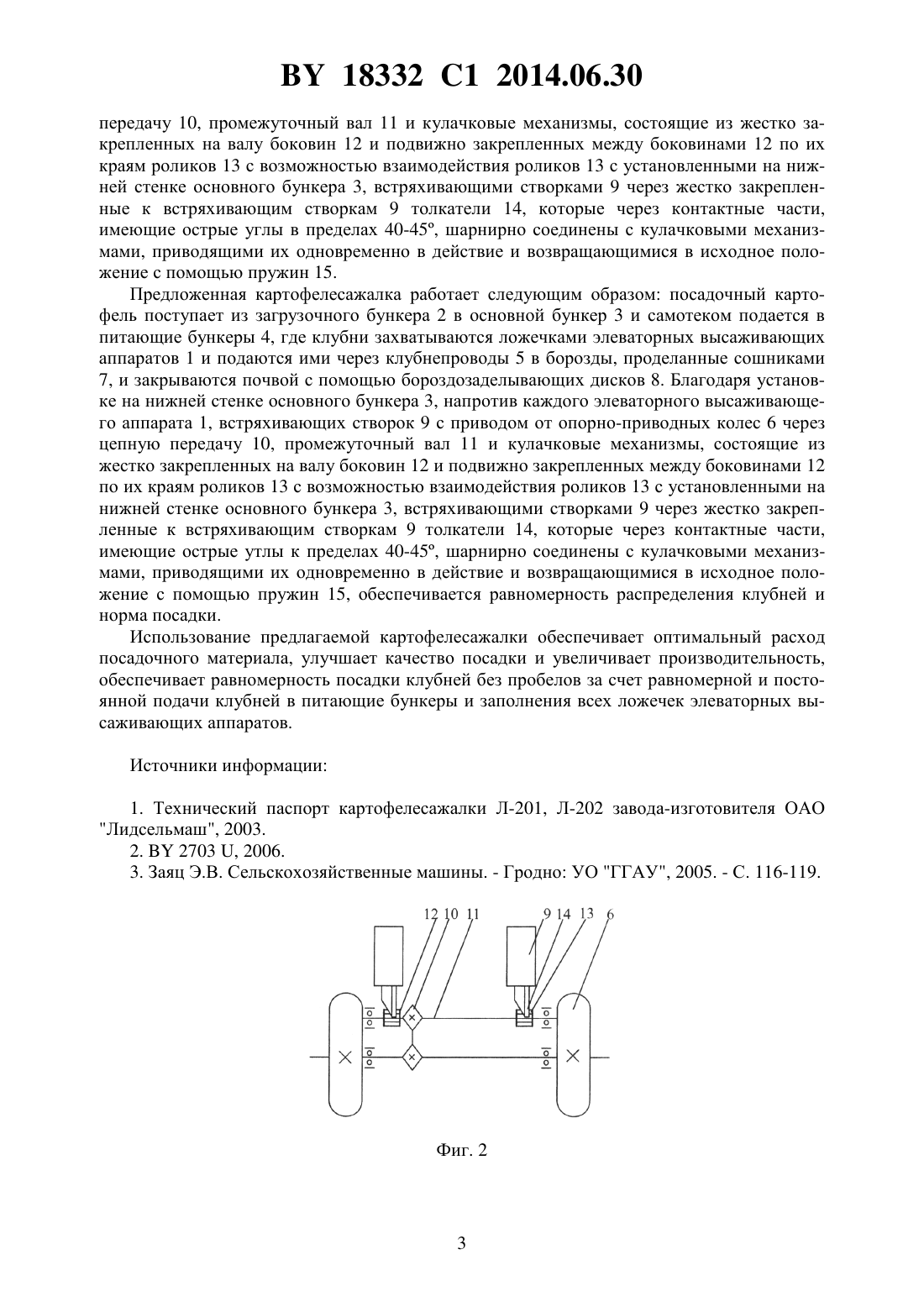

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Филиппов Александр Иванович Заяц Эдуард Владимирович Ладутько Сергей Николаевич Бычек Павел Николаевич Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Картофелесажалка, содержащая установленные последовательно загрузочный бункер,основной бункер и питающий бункер, связанный с элеваторными высаживающими аппаратами, опорно-приводные колеса, установленные на валу, отличающаяся тем, что включает встряхивающие створки с жестко закрепленными на них толкателями, кулачковый механизм и промежуточный вал, при этом каждая встряхивающая створка установлена на нижней стенке основного бункера напротив каждого элеваторного высаживающего аппарата, а кулачковый механизм установлен на промежуточном валу, связанном цепной передачей с валом опорно-приводных колес, и содержит жестко закрепленные на промежуточном валу боковины, между которыми с возможностью вращения установлены ролики, взаимодействующие с толкателями. 18332 1 2014.06.30 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для посадки клубней картофеля. Известны картофелесажалки, содержащие элеваторные высаживающие аппараты, загрузочный бункер, основной бункер, питающие бункеры, клубнепроводы, опорноприводные колеса, сошники и бороздозаделывающие диски 1, 2. Наиболее близкими по функциональному назначению и конструктивному выполнению являются картофелесажалки, содержащие элеваторные высаживающие аппараты, загрузочный бункер, основной бункер, питающие бункеры, клубнепроводы, опорноприводные колеса, сошники и бороздозаделывающие диски 3. Недостатками аналога и прототипа являются недостаточная сыпучесть клубней к элеваторным высаживающим аппаратам, недогруженность питающих бункеров и, как следствие, неполная загрузка ложечек высаживающих аппаратов и пропуски при посадке. Задачей предлагаемого изобретения является равномерность высадки посадочных клубней без пропусков по всей площади благодаря заполнению всех ложечек элеваторных высаживающих аппаратов клубнями. Поставленная задача решается следующим образом. Картофелесажалка состоит из элеваторных высаживающих аппаратов, загрузочного бункера, основного бункера, питающих бункеров, клубнепроводов, опорно-приводных колес, сошников и бороздозаделывающих дисков. Согласно изобретению, на нижней стенке основного бункера, напротив каждого элеваторного высаживающего аппарата,установлены встряхивающие створки с приводом от опорно-приводных колес через цепную передачу, промежуточный вал и кулачковые механизмы, состоящие из жестко закрепленных на валу боковин и подвижно закрепленных между боковинами по их краям роликов с возможностью взаимодействия роликов с установленными на нижней стенке бункера, встряхивающими створками через жестко закрепленные к встряхивающим створкам толкатели, которые через контактные части, имеющие острые углы в пределах 40-45, шарнирно соединены с кулачковыми механизмами, приводящими их одновременно в действие и возвращающимися в исходное положение с помощью пружин. Существенными отличиями предложенного изобретения от прототипа является следующее. Благодаря установке на нижней стенке основного бункера, напротив каждого элеваторного высаживающего аппарата, встряхивающих створок с приводом от опорноприводных колес через цепную передачу, промежуточный вал и кулачковые механизмы,состоящие из жестко закрепленных на валу боковин и подвижно закрепленных между боковинами по их краям роликов с возможностью взаимодействия роликов с установленными на нижней стенке основного бункера, встряхивающими створками через жестко закрепленные к встряхивающим створкам толкатели, которые через контактные части,имеющие острые углы в пределах 40-45, шарнирно соединены с кулачковыми механизмами, приводящими их одновременно в действие и возвращающимися в исходное положение с помощью пружин, клубни картофеля равномерно и постоянно заполняют питающие бункеры и далее равномерно подаются на ложечки элеваторных высаживающих аппаратов, что обеспечивает заполнение всех ложечек клубнями и равномерность посадки клубней по всей площади без пробелов. Конструкция предложенного изобретения поясняется фигурами. На фиг. 1 представлена принципиальная схема предлагаемой картофелесажалки, на фиг. 2 - кинематическая схема картофелесажалки, на фиг. 3 - кулачковый механизм. Картофелесажалка состоит из элеваторных высаживающих аппаратов 1, загрузочного бункера 2, основного бункера 3, питающих бункеров 4, клубнепроводов 5, опорноприводных колес 6, сошников 7, бороздозаделывающих дисков 8. На нижней стенке основного бункера 3 напротив каждого элеваторного высаживающего аппарата 1 установлены встряхивающие створки 9 с приводом от опорно-приводных колес 6 через цепную 2 18332 1 2014.06.30 передачу 10, промежуточный вал 11 и кулачковые механизмы, состоящие из жестко закрепленных на валу боковин 12 и подвижно закрепленных между боковинами 12 по их краям роликов 13 с возможностью взаимодействия роликов 13 с установленными на нижней стенке основного бункера 3, встряхивающими створками 9 через жестко закрепленные к встряхивающим створкам 9 толкатели 14, которые через контактные части,имеющие острые углы в пределах 40-45, шарнирно соединены с кулачковыми механизмами, приводящими их одновременно в действие и возвращающимися в исходное положение с помощью пружин 15. Предложенная картофелесажалка работает следующим образом посадочный картофель поступает из загрузочного бункера 2 в основной бункер 3 и самотеком подается в питающие бункеры 4, где клубни захватываются ложечками элеваторных высаживающих аппаратов 1 и подаются ими через клубнепроводы 5 в борозды, проделанные сошниками 7, и закрываются почвой с помощью бороздозаделывающих дисков 8. Благодаря установке на нижней стенке основного бункера 3, напротив каждого элеваторного высаживающего аппарата 1, встряхивающих створок 9 с приводом от опорно-приводных колес 6 через цепную передачу 10, промежуточный вал 11 и кулачковые механизмы, состоящие из жестко закрепленных на валу боковин 12 и подвижно закрепленных между боковинами 12 по их краям роликов 13 с возможностью взаимодействия роликов 13 с установленными на нижней стенке основного бункера 3, встряхивающими створками 9 через жестко закрепленные к встряхивающим створкам 9 толкатели 14, которые через контактные части,имеющие острые утлы к пределах 40-45, шарнирно соединены с кулачковыми механизмами, приводящими их одновременно в действие и возвращающимися в исходное положение с помощью пружин 15, обеспечивается равномерность распределения клубней и норма посадки. Использование предлагаемой картофелесажалки обеспечивает оптимальный расход посадочного материала, улучшает качество посадки и увеличивает производительность,обеспечивает равномерность посадки клубней без пробелов за счет равномерной и постоянной подачи клубней в питающие бункеры и заполнения всех ложечек элеваторных высаживающих аппаратов. Источники информации 1. Технический паспорт картофелесажалки Л-201, Л-202 завода-изготовителя ОАО Лидсельмаш, 2003. 2.2703 , 2006. 3. Заяц Э.В. Сельскохозяйственные машины. - Гродно УО ГГАУ, 2005. - С. 116-119. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
