Устройство для сортировки твердых бытовых отходов

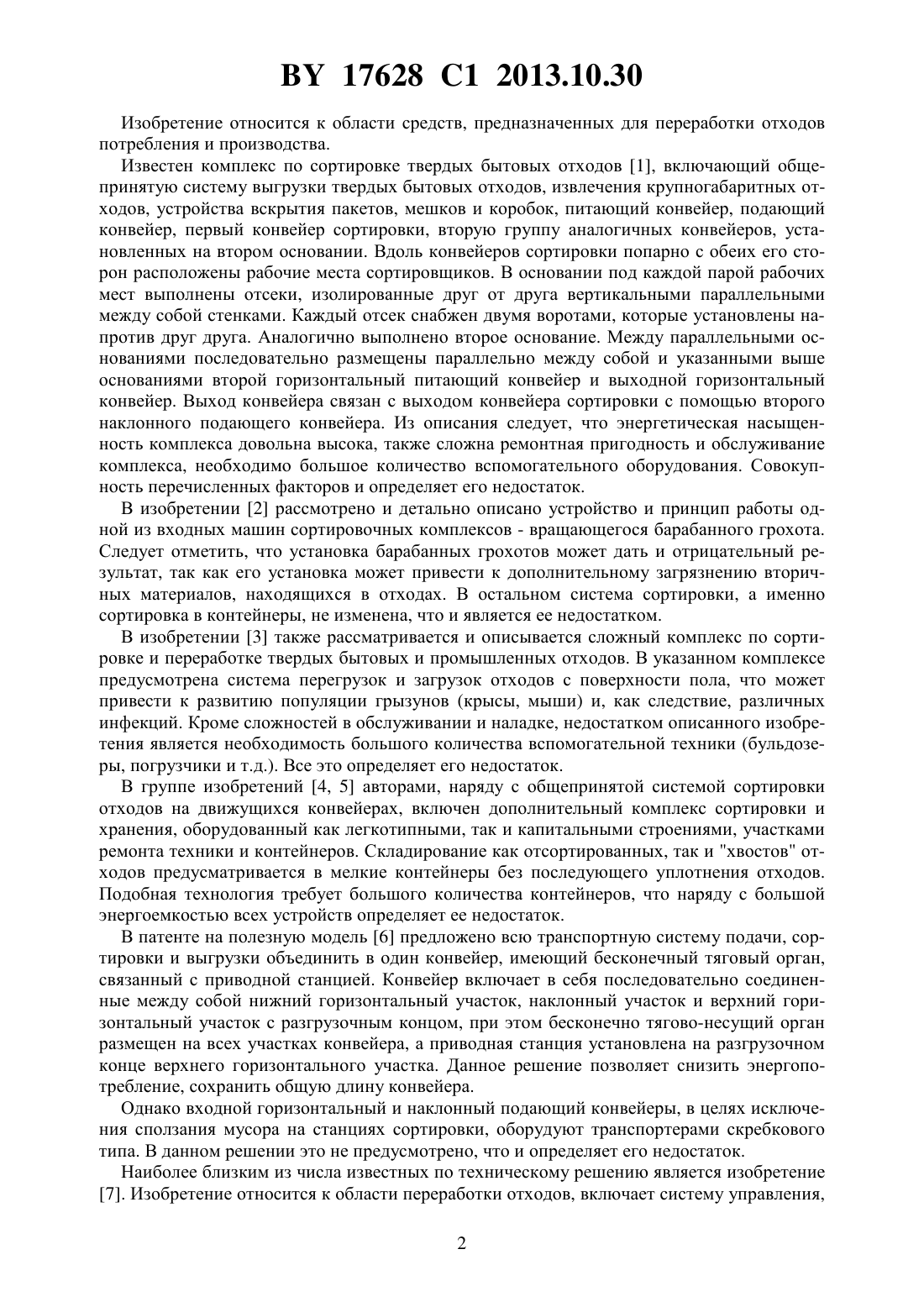

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ТВЕРДЫХ БЫТОВЫХ ОТХОДОВ(71) Заявитель Республиканское унитарное предприятие Специальное конструкторско-технологическое бюро Металлополимер(72) Авторы Кудян Сергей Георгиевич Чернорубашкин Александр Иванович(73) Патентообладатель Республиканское унитарное предприятие Специальное конструкторско-технологическое бюро Металлополимер(57) 1. Устройство для сортировки твердых бытовых отходов, включающее приемнозагрузочное средство и связанный с ним сортировочный конвейер, оборудованный рабочими местами операторов-сортировщиков, отличающееся тем, что сортировочный конвейер выполнен в виде одновалового разноуровневого двухленточного конвейера. 2. Устройство по п. 1, отличающееся тем, что имеет накопительные мягкие контейнеры для стеклобоя. 3. Устройство по п. 1, отличающееся тем, что снабжено вариатором скорости для регулирования скорости движения сортировочного конвейера. 17628 1 2013.10.30 Изобретение относится к области средств, предназначенных для переработки отходов потребления и производства. Известен комплекс по сортировке твердых бытовых отходов 1, включающий общепринятую систему выгрузки твердых бытовых отходов, извлечения крупногабаритных отходов, устройства вскрытия пакетов, мешков и коробок, питающий конвейер, подающий конвейер, первый конвейер сортировки, вторую группу аналогичных конвейеров, установленных на втором основании. Вдоль конвейеров сортировки попарно с обеих его сторон расположены рабочие места сортировщиков. В основании под каждой парой рабочих мест выполнены отсеки, изолированные друг от друга вертикальными параллельными между собой стенками. Каждый отсек снабжен двумя воротами, которые установлены напротив друг друга. Аналогично выполнено второе основание. Между параллельными основаниями последовательно размещены параллельно между собой и указанными выше основаниями второй горизонтальный питающий конвейер и выходной горизонтальный конвейер. Выход конвейера связан с выходом конвейера сортировки с помощью второго наклонного подающего конвейера. Из описания следует, что энергетическая насыщенность комплекса довольна высока, также сложна ремонтная пригодность и обслуживание комплекса, необходимо большое количество вспомогательного оборудования. Совокупность перечисленных факторов и определяет его недостаток. В изобретении 2 рассмотрено и детально описано устройство и принцип работы одной из входных машин сортировочных комплексов - вращающегося барабанного грохота. Следует отметить, что установка барабанных грохотов может дать и отрицательный результат, так как его установка может привести к дополнительному загрязнению вторичных материалов, находящихся в отходах. В остальном система сортировки, а именно сортировка в контейнеры, не изменена, что и является ее недостатком. В изобретении 3 также рассматривается и описывается сложный комплекс по сортировке и переработке твердых бытовых и промышленных отходов. В указанном комплексе предусмотрена система перегрузок и загрузок отходов с поверхности пола, что может привести к развитию популяции грызунов (крысы, мыши) и, как следствие, различных инфекций. Кроме сложностей в обслуживании и наладке, недостатком описанного изобретения является необходимость большого количества вспомогательной техники (бульдозеры, погрузчики и т.д.). Все это определяет его недостаток. В группе изобретений 4, 5 авторами, наряду с общепринятой системой сортировки отходов на движущихся конвейерах, включен дополнительный комплекс сортировки и хранения, оборудованный как легкотипными, так и капитальными строениями, участками ремонта техники и контейнеров. Складирование как отсортированных, так и хвостов отходов предусматривается в мелкие контейнеры без последующего уплотнения отходов. Подобная технология требует большого количества контейнеров, что наряду с большой энергоемкостью всех устройств определяет ее недостаток. В патенте на полезную модель 6 предложено всю транспортную систему подачи, сортировки и выгрузки объединить в один конвейер, имеющий бесконечный тяговый орган,связанный с приводной станцией. Конвейер включает в себя последовательно соединенные между собой нижний горизонтальный участок, наклонный участок и верхний горизонтальный участок с разгрузочным концом, при этом бесконечно тягово-несущий орган размещен на всех участках конвейера, а приводная станция установлена на разгрузочном конце верхнего горизонтального участка. Данное решение позволяет снизить энергопотребление, сохранить общую длину конвейера. Однако входной горизонтальный и наклонный подающий конвейеры, в целях исключения сползания мусора на станциях сортировки, оборудуют транспортерами скребкового типа. В данном решении это не предусмотрено, что и определяет его недостаток. Наиболее близким из числа известных по техническому решению является изобретение 7. Изобретение относится к области переработки отходов, включает систему управления,2 17628 1 2013.10.30 приемно-загрузочное средство и связанный с ним сортировочный конвейер с оборудованными рабочими местами операторов-сортировщиков, сортировочный конвейер выполнен в виде ленточного транспортера, по одну сторону которого установлены накопительные бункеры, а по другую - оборудованные рабочие места операторов-сортировщиков с возможностью обеспечения при сортировке твердых отходов перемещения их по направлению от оператора-сортировщика к накопительному бункеру, при этом система управления позволяет разгружать накопительные бункеры, заполненные однотипной фракцией отсортированных твердых бытовых отходов, на разгрузочный конвейер, расположенный под накопительными бункерами и связанный с выходным конвейером. В последующем одноименные фракции брикетируются прессами или перемещаются каким-либо видом транспортировочных средств к повидовым пласткомпакторам, что подразумевает дополнительные затраты, не повысит в целом по комплексу производительность труда, не снизит капитальные вложения и не будет способствовать дополнительному высвобождению занимаемой территории. Совокупность перечисленных факторов и определяет недостатки указанного изобретения. Технический результат настоящего изобретения - создание устройства для сортировки твердых бытовых отходов, обеспечивающего высокую производительность, небольшие капитальные вложения, минимизацию занимаемой площади, отсутствие вспомогательных устройств и механизмов, недопущение скопления отходов на закрепленной территории санитарной очистки города, недопущение скопления отходов на территории сортировочного комплекса. Данные требования предъявляются к устройству для сортировки твердых бытовых отходов в условиях современных мегаполисов. Указанный технический результат достигается тем, что устройство для сортировки твердых бытовых отходов включает приемно-загрузочное средство и связанный с ним сортировочный конвейер, оборудованный рабочими местами операторов-сортировщиков,сортировочный конвейер выполнен в виде одновалового двухуровневого ленточного транспортера с возможностью перемещения отходов при их сортировке по направлению от операторов-сортировщиков с первого уровня несущего транспортера на второй ниже расположенный транспортер, при этом отходы стеклобоя сортируются в накопительные мягкие контейнеры. Отсортированные вторичные материалы попадают в пласткомпактор,хвосты отходов - в другой. Устройство для сортировки твердых бытовых отходов снабжено вариатором скорости для регулирования скорости движения сортировочного конвейера. На фиг. 1 приведена схема устройства для сортировки твердых бытовых отходов, где 1, 2 - несущие двухуровневые транспортеры одновалового сортировочного конвейера,3 - накопительные мягкие контейнеры для стеклобоя, 4 - пласткомпактор для отсортированных отходов, 5 - пласткомпактор для хвостов, 6 - вариатор скорости на фиг. 2 - разрез А-А одновалового сортировочного конвейера, где 1 - транспортер для отсортированных отходов, 2 - несущий транспортер, 3 - накопительный мягкий контейнер для стеклобоя. В целях упрощения схемы на ней не приведена система загрузки одновалового сортировочного конвейера, которая может быть принята из ранее известных. Изобретение реализуется следующим образом. Твердые бытовые отходы или иные,нуждающиеся в сортировке, транспортными средствами перемещаются к устройству для сортировки твердых бытовых отходов и подаются системой загрузки на несущий транспортер 2. Операторы-сортировщики во время движения транспортера движением от себя сталкивают вторичные материалы на транспортер для отсортированных отходов 1 одновалового сортировочного конвейера, а отходы стеклобоя помещают в накопительные мягкие контейнеры для стеклобоя 3. Сортированные отходы попадают с транспортера для отсортированных отходов 1 в пласткомпактор для отсортированных отходов 4, а хвосты отходов - в пласткомпактор для хвостов 5. По заполнении пласткомпакторов 4 и 5 их заменяют на опорожненные. Заполненные пласткомпакторы для отсортированных отхо 3 17628 1 2013.10.30 дов 4 формируют в случае необходимости в автопоезда и отправляют на заводы по переработке вторичных ресурсов, а пласткомпакторы для хвостов 5 с хвостами отходов отправляют на полигоны захоронения. Накопительные мягкие контейнеры для стеклобоя 3 со стеклобоем отправляют на стеклозаводы. В целях регулирования скорости движения одновалового сортировочного конвейера устройство для сортировки твердых бытовых отходов оборудовано вариатором скорости 6. Предлагаемое изобретение позволит отказаться от разновидовых контейнеров для вторичных материалов, различных видов прессов для подпрессовки вторичных материалов из контейнеров. Более того, при ранее принятых схемах при сортировке в контейнеры неизбежно просыпание как мусора, так и отсортированных материалов, что значительно загрязняет территорию. Устройство для сортировки твердых бытовых отходов может быть оснащено всеми видами известного дополнительного оборудования, а для повышения комфортности работы операторов-сортировщиков расположено в климатических кабинах. Данное изобретение позволяет решить главную задачу - очистку мегаполисов от твердых бытовых отходов с сортировкой для дальнейшей переработки вторичных материалов. Источники информации 1. Патент России 2185890, МПК 03 9/06,09 3/00, 2002. 2. Патент России 2155108, МПК 09 3/00, 2000. 3. Патент России на полезную модель 31744, МПК 09 3/00, 2003. 4. Патент России 2301712, МПК 09 3/00, 2007. 5. Заявка России на изобретение 2010143745, МПК 09 3/00, 2011. 6. Патент России на полезную модель 74833, МПК 09, 2008. 7. Патент России 2373002, МПК 09 3/00, 2009. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
