Тележка больничная

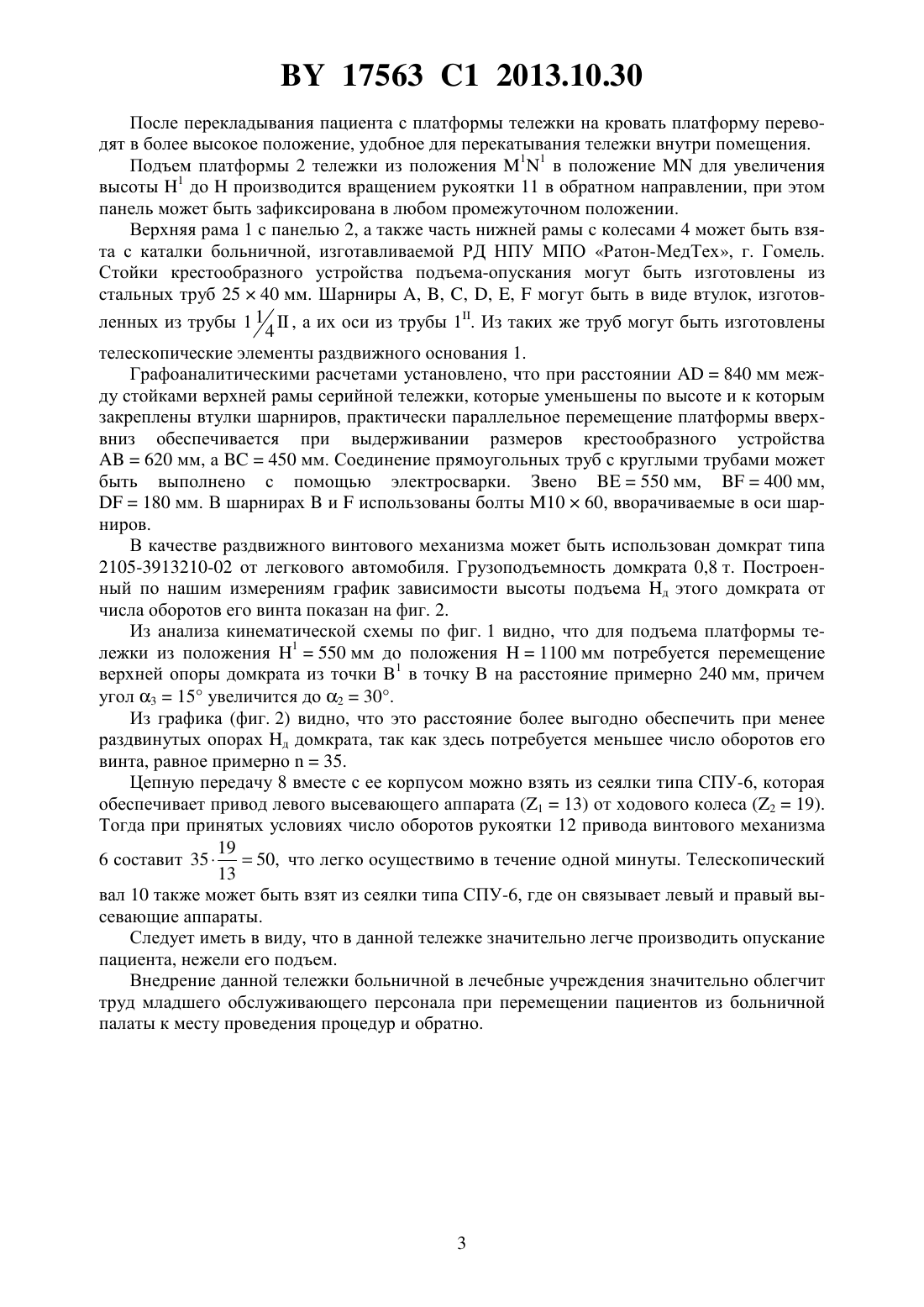

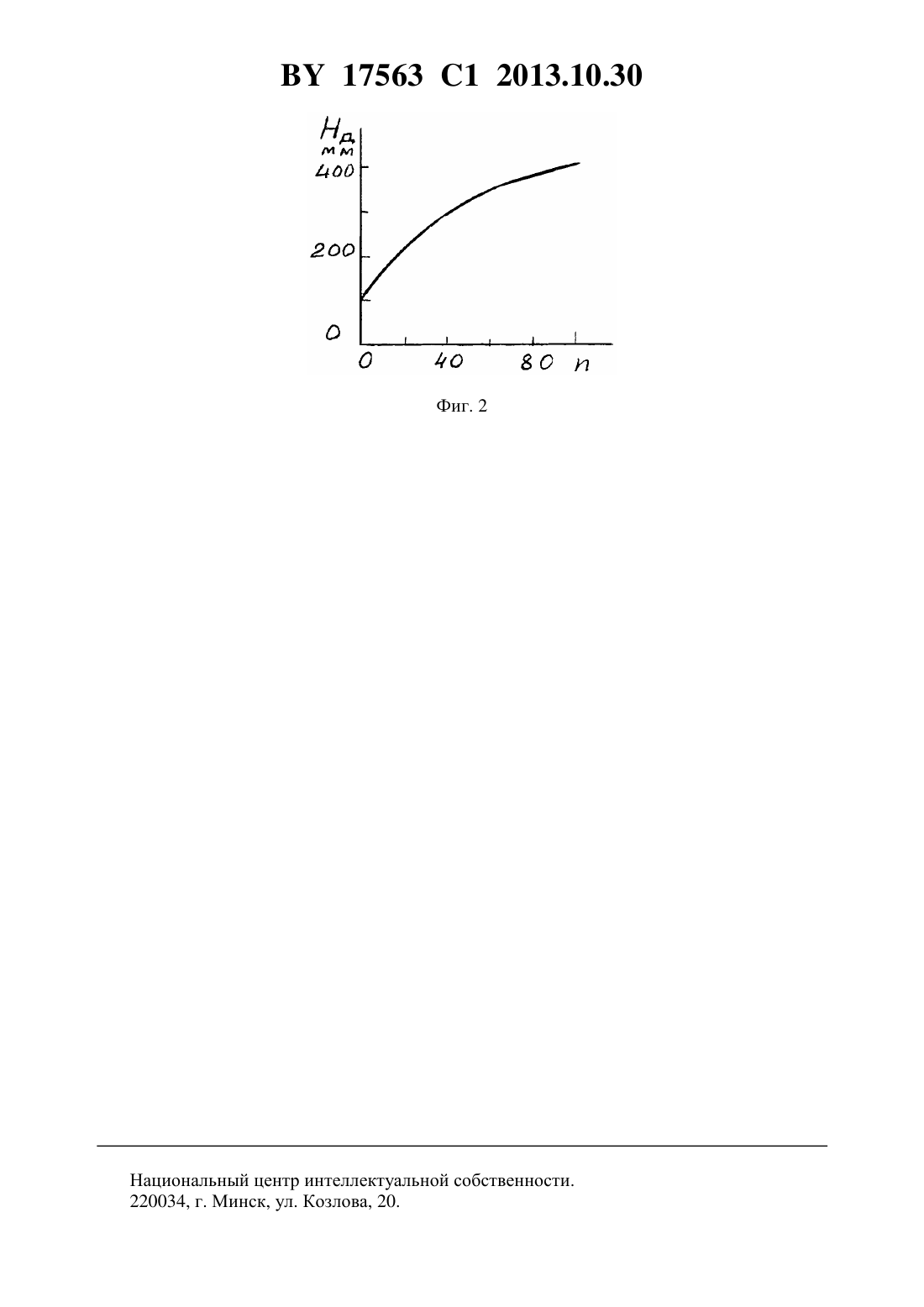

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Витольд Казимирович Ладутько Сергей Николаевич Гутикова Людмила Витольдовна Снежицкий Виктор Александрович Пестис Мария Вацлавовна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Тележка больничная, содержащая верхнюю раму с регулируемой по высоте панелью,раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство с приводом подъема-опускания верхней рамы, отличающаяся тем, что привод подъема-опускания верхней рамы выполнен в виде раздвижного винтового механизма, верхней опорой которого является середина оси крестообразного устройства, а винтовой механизм соединен с цепной передачей, установленной в вертикальном корпусе, через телескопический вал, при этом нижняя часть вертикального корпуса жестко соединена с отогнутой вверх на угол 15-25 продольной балкой, соединяющей вертикальный корпус и раздвижное основание, а в верхней части вертикального корпуса расположена съемная рукоятка винтового механизма. Изобретение относится к области медицины, в частности к устройствам для перемещения пациентов внутри помещений лечебного корпуса. 17563 1 2013.10.30 В качестве прототипа принята тележка больничная с регулируемой по высоте панелью 1, которая содержит раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство подъема-опускания рамы с панелью и механизм его привода. Существенным недостатком данной тележки является наличие мотор-редуктора с однофазным электродвигателем, который периодически соединяется с розеткой сети 220 . Это создает определенные неудобства при эксплуатации данной тележки, требует наличия исправных розеток, а также необходимости соблюдения условий электробезопасности. Кроме того, масса такой тележки значительно повышается по сравнению с тележкой,где высота панели не регулируется. Заявленное изобретение направлено на создание тележки больничной с упрощенным механизмом регулирования ее панели по высоте. Сущность изобретения заключается в следующем. Тележка больничная содержит верхнюю раму с регулируемой по высоте панелью,раздвижное основание с четырьмя ориентирующимися колесами, на котором шарнирно закреплено крестообразное устройство с приводом подъема-опускания верхней рамы,причем привод подъема-опускания верхней рамы выполнен в виде раздвижного винтового механизма, верхней опорой которого является середина оси крестообразного устройства, а винтовой механизм соединен с цепной передачей, установленной в вертикальном корпусе,через телескопический вал, при этом нижняя часть вертикального корпуса жестко соединена с отогнутой вверх на угол 15-25 продольной балкой, соединяющей вертикальный корпус и раздвижное основание, а в верхней части вертикального корпуса расположена съемная рукоятка винтового механизма. На фиг. 1 представлена схема тележки больничной на фиг. 2 показан график зависимости величины перемещения д верхней опоры винтового механизма от числаоборотов его винта. Тележка больничная содержит верхнюю раму 1 с регулируемой по высоте панелью 2,раздвижное основание 3 с четырьмя ориентирующимися колесами 4, на котором шарнирно закреплено крестообразное устройство 5 с приводом подъема-опускания верхней рамы 1, причем привод подъема-опускания верхней рамы 1 выполнен в виде раздвижного винтового механизма 6, верхней опорой которого является середина оси 7 крестообразного устройства 5, а винтовой механизм 6 соединен с цепной передачей 8, установленной в вертикальном корпусе 9, через телескопический вал 10, при этом нижняя часть вертикального корпуса 9 жестко соединена с отогнутой вверх на угол 115-25 продольной балкой 11, соединяющей вертикальный корпус 9 и раздвижное основание 3, а в верхней части вертикального корпуса 9 расположена съемная рукоятка 12 винтового механизма 6, высота которой над полом 800-900 мм. Нижней опоройвинтового механизма 6 является середина поперечной балки 13, закрепленной между продольными балками правой (по фиг. 1) части раздвижного основания 3. Тележка больничная функционирует следующим образом. После прикатывания тележки вместе с пациентом в палату, где высота кровати значительно ниже панели 2 тележки, приступают к опусканию верхней рамы с панелью, вращая рукоятку 11 цепной передачи 8. Через телескопический вал 10 приводится в действие винтовой механизм 6, ось 7 крестообразного механизма 5 переместится из точкив точку 1,шарниры , ,переместятся в точки 1, 1, 1, верхняя рама 1 с панелью 2 переместится из положенияв положение 11, соответственно эта рама опустится с высотыдо высоты 1, которая может быть близка к высоте кровати, шарнирпереместится в точку 1 за счет раздвижения основания 3, причем соответственно сдвинется в правое (по фиг. 1) колесо 4 тележки в положении 4, а угол 2 между балкой крестообразного механизма и раздвижным основанием уменьшится до 3. 17563 1 2013.10.30 После перекладывания пациента с платформы тележки на кровать платформу переводят в более высокое положение, удобное для перекатывания тележки внутри помещения. Подъем платформы 2 тележки из положения 11 в положениедля увеличения высоты 1 допроизводится вращением рукоятки 11 в обратном направлении, при этом панель может быть зафиксирована в любом промежуточном положении. Верхняя рама 1 с панелью 2, а также часть нижней рамы с колесами 4 может быть взята с каталки больничной, изготавливаемой РД НПУ МПО Ратон-МедТех, г. Гомель. Стойки крестообразного устройства подъема-опускания могут быть изготовлены из стальных труб 2540 мм. Шарниры , , , , ,могут быть в виде втулок, изготовленных из трубы 1 1, а их оси из трубы 1. Из таких же труб могут быть изготовлены 4 телескопические элементы раздвижного основания 1. Графоаналитическими расчетами установлено, что при расстоянии 840 мм между стойками верхней рамы серийной тележки, которые уменьшены по высоте и к которым закреплены втулки шарниров, практически параллельное перемещение платформы вверхвниз обеспечивается при выдерживании размеров крестообразного устройства 620 мм, а 450 мм. Соединение прямоугольных труб с круглыми трубами может быть выполнено с помощью электросварки. Звено 550 мм,400 мм,180 мм. В шарнирахииспользованы болты 1060, вворачиваемые в оси шарниров. В качестве раздвижного винтового механизма может быть использован домкрат типа 2105-3913210-02 от легкового автомобиля. Грузоподъемность домкрата 0,8 т. Построенный по нашим измерениям график зависимости высоты подъема д этого домкрата от числа оборотов его винта показан на фиг. 2. Из анализа кинематической схемы по фиг. 1 видно, что для подъема платформы тележки из положения 1550 мм до положения 1100 мм потребуется перемещение верхней опоры домкрата из точки 1 в точкуна расстояние примерно 240 мм, причем угол 315 увеличится до 230. Из графика (фиг. 2) видно, что это расстояние более выгодно обеспечить при менее раздвинутых опорах д домкрата, так как здесь потребуется меньшее число оборотов его винта, равное примерно 35. Цепную передачу 8 вместе с ее корпусом можно взять из сеялки типа СПУ-6, которая обеспечивает привод левого высевающего аппарата (113) от ходового колеса (219). Тогда при принятых условиях число оборотов рукоятки 12 привода винтового механизма 19 6 составит 3550, что легко осуществимо в течение одной минуты. Телескопический 13 вал 10 также может быть взят из сеялки типа СПУ-6, где он связывает левый и правый высевающие аппараты. Следует иметь в виду, что в данной тележке значительно легче производить опускание пациента, нежели его подъем. Внедрение данной тележки больничной в лечебные учреждения значительно облегчит труд младшего обслуживающего персонала при перемещении пациентов из больничной палаты к месту проведения процедур и обратно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
