Способ поражения низколетящей цели противоракетными минами

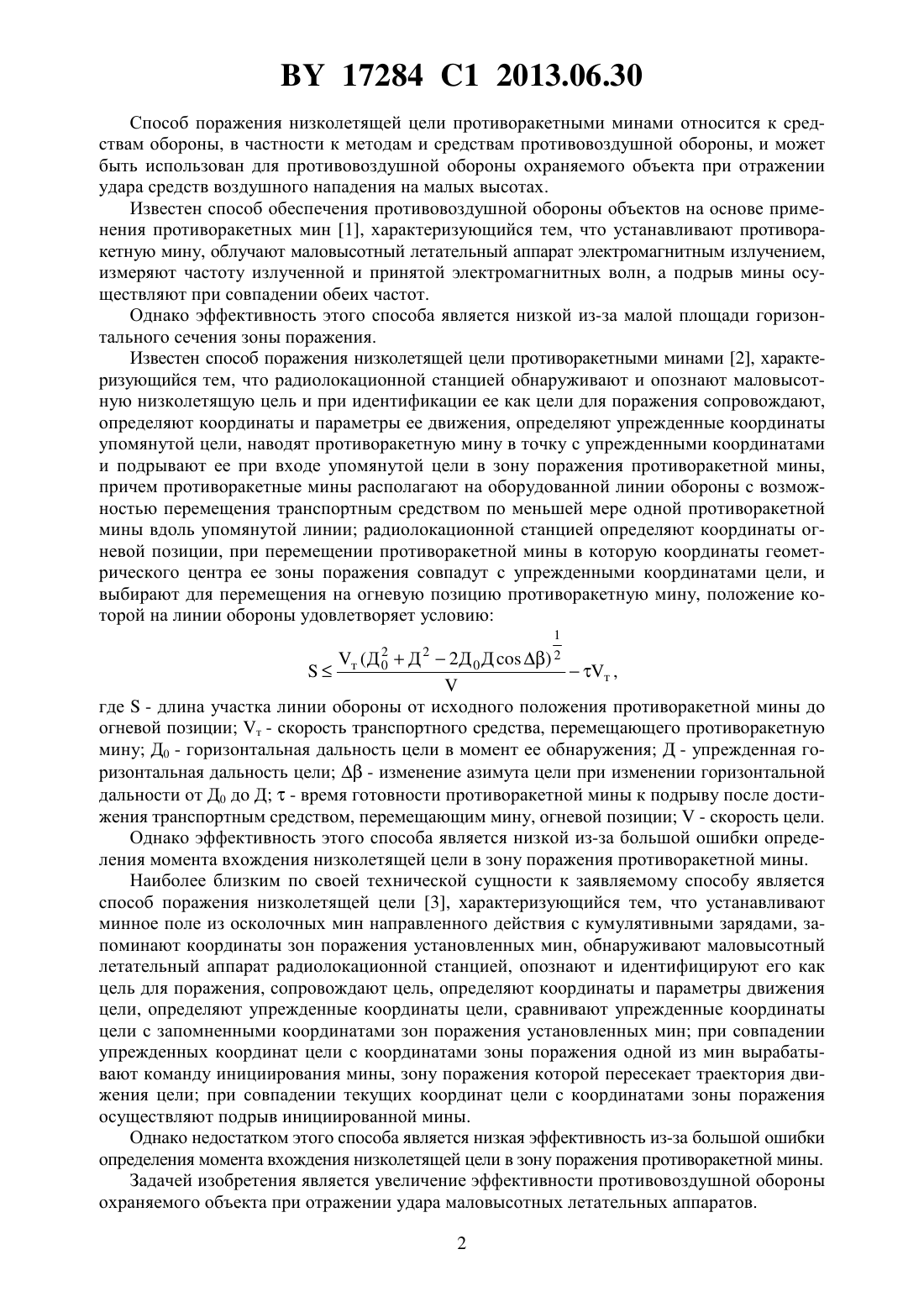

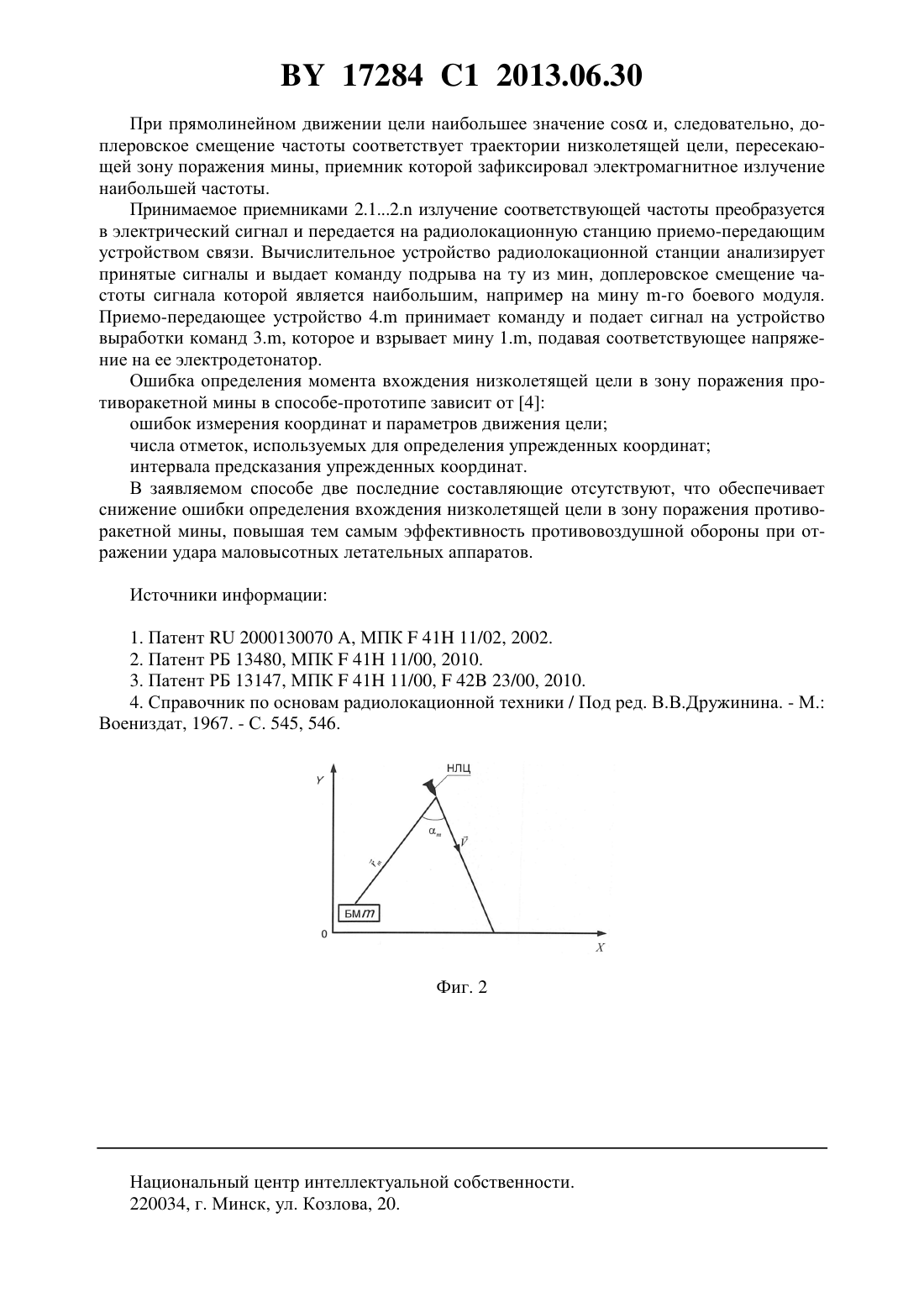

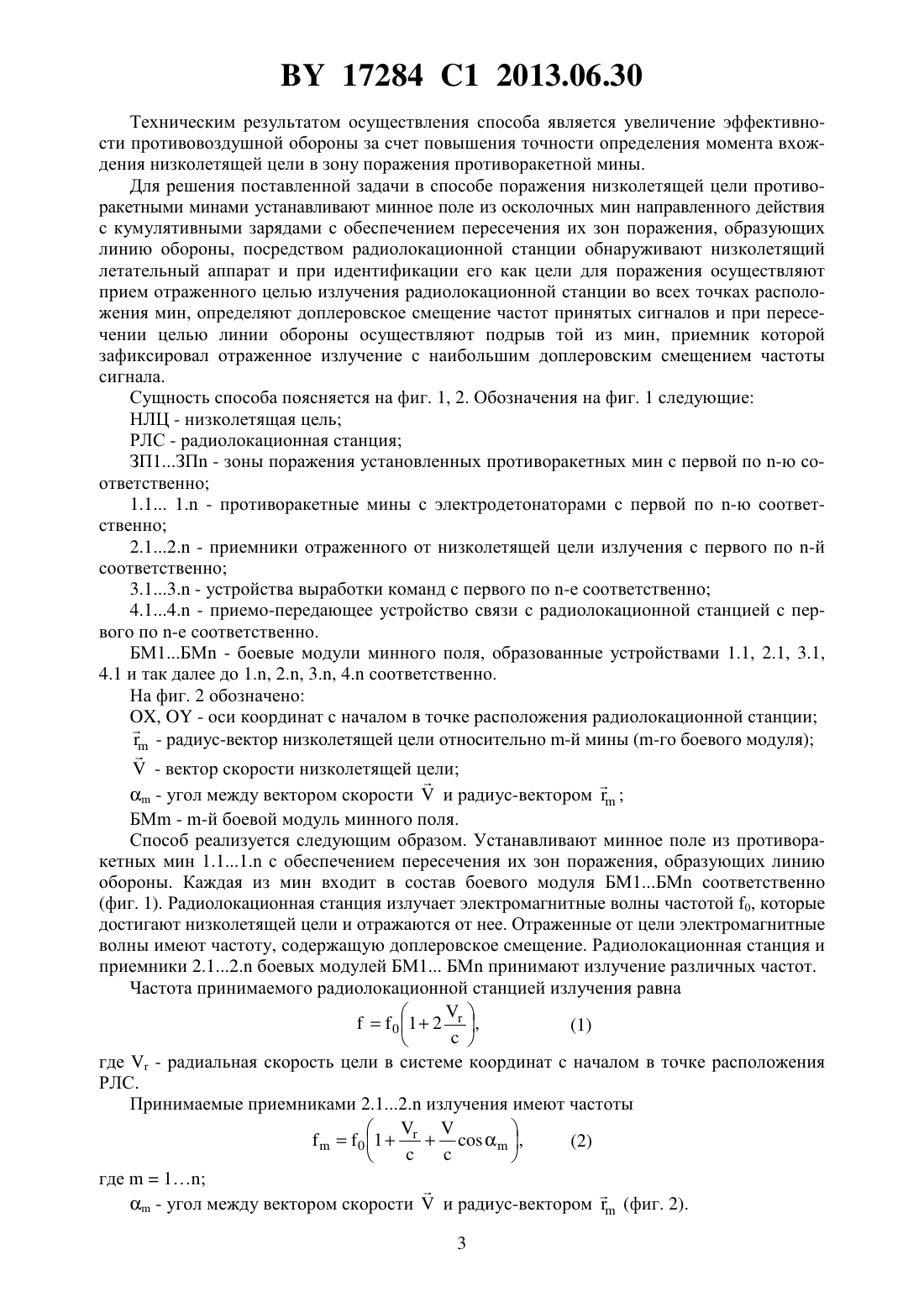

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ НИЗКОЛЕТЯЩЕЙ ЦЕЛИ ПРОТИВОРАКЕТНЫМИ МИНАМИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Ивашко Владимир Михайлович Иващенко Инга Анатольевна Мокринский Владимир Валерьевич Смеянович Станислав Андреевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ поражения низколетящей цели противоракетными минами, при котором устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами с обеспечением пересечения их зон поражения, образующих линию обороны,посредством радиолокационной станции обнаруживают низколетящий летательный аппарат и при идентификации его как цели для поражения осуществляют прием отраженного целью излучения радиолокационной станции во всех точках расположения мин, определяют доплеровское смещение частот принятых сигналов и при пересечении целью линии обороны осуществляют подрыв той из мин, приемник которой зафиксировал отраженное излучение с наибольшим доплеровским смещением частоты сигнала. 17284 1 2013.06.30 Способ поражения низколетящей цели противоракетными минами относится к средствам обороны, в частности к методам и средствам противовоздушной обороны, и может быть использован для противовоздушной обороны охраняемого объекта при отражении удара средств воздушного нападения на малых высотах. Известен способ обеспечения противовоздушной обороны объектов на основе применения противоракетных мин 1, характеризующийся тем, что устанавливают противоракетную мину, облучают маловысотный летательный аппарат электромагнитным излучением,измеряют частоту излученной и принятой электромагнитных волн, а подрыв мины осуществляют при совпадении обеих частот. Однако эффективность этого способа является низкой из-за малой площади горизонтального сечения зоны поражения. Известен способ поражения низколетящей цели противоракетными минами 2, характеризующийся тем, что радиолокационной станцией обнаруживают и опознают маловысотную низколетящую цель и при идентификации ее как цели для поражения сопровождают,определяют координаты и параметры ее движения, определяют упрежденные координаты упомянутой цели, наводят противоракетную мину в точку с упрежденными координатами и подрывают ее при входе упомянутой цели в зону поражения противоракетной мины,причем противоракетные мины располагают на оборудованной линии обороны с возможностью перемещения транспортным средством по меньшей мере одной противоракетной мины вдоль упомянутой линии радиолокационной станцией определяют координаты огневой позиции, при перемещении противоракетной мины в которую координаты геометрического центра ее зоны поражения совпадут с упрежденными координатами цели, и выбирают для перемещения на огневую позицию противоракетную мину, положение которой на линии обороны удовлетворяет условию 1 Д) 2 Д 2 Д 0 т , где- длина участка линии обороны от исходного положения противоракетной мины до огневой позиции т - скорость транспортного средства, перемещающего противоракетную мину Д 0 - горизонтальная дальность цели в момент ее обнаружения Д - упрежденная горизонтальная дальность цели- изменение азимута цели при изменении горизонтальной дальности от Д 0 до Д- время готовности противоракетной мины к подрыву после достижения транспортным средством, перемещающим мину, огневой позиции- скорость цели. Однако эффективность этого способа является низкой из-за большой ошибки определения момента вхождения низколетящей цели в зону поражения противоракетной мины. Наиболее близким по своей технической сущности к заявляемому способу является способ поражения низколетящей цели 3, характеризующийся тем, что устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины. Однако недостатком этого способа является низкая эффективность из-за большой ошибки определения момента вхождения низколетящей цели в зону поражения противоракетной мины. Задачей изобретения является увеличение эффективности противовоздушной обороны охраняемого объекта при отражении удара маловысотных летательных аппаратов. 17284 1 2013.06.30 Техническим результатом осуществления способа является увеличение эффективности противовоздушной обороны за счет повышения точности определения момента вхождения низколетящей цели в зону поражения противоракетной мины. Для решения поставленной задачи в способе поражения низколетящей цели противоракетными минами устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами с обеспечением пересечения их зон поражения, образующих линию обороны, посредством радиолокационной станции обнаруживают низколетящий летательный аппарат и при идентификации его как цели для поражения осуществляют прием отраженного целью излучения радиолокационной станции во всех точках расположения мин, определяют доплеровское смещение частот принятых сигналов и при пересечении целью линии обороны осуществляют подрыв той из мин, приемник которой зафиксировал отраженное излучение с наибольшим доплеровским смещением частоты сигнала. Сущность способа поясняется на фиг. 1, 2. Обозначения на фиг. 1 следующие НЛЦ - низколетящая цель РЛС - радиолокационная станция ЗП 1 ЗП - зоны поражения установленных противоракетных мин с первой по -ю соответственно 1.1 1. - противоракетные мины с электродетонаторами с первой по -ю соответственно 2.12. - приемники отраженного от низколетящей цели излучения с первого по -й соответственно 3.13. - устройства выработки команд с первого по -е соответственно 4.14. - приемо-передающее устройство связи с радиолокационной станцией с первого по -е соответственно. БМ 1 БМ - боевые модули минного поля, образованные устройствами 1.1, 2.1, 3.1,4.1 и так далее до 1., 2., 3., 4. соответственно. На фиг. 2 обозначено,- оси координат с началом в точке расположения радиолокационной станции- радиус-вектор низколетящей цели относительно -й мины (-го боевого модуля)- вектор скорости низколетящей цели- угол между вектором скоростии радиус-векторомБМ - -й боевой модуль минного поля. Способ реализуется следующим образом. Устанавливают минное поле из противоракетных мин 1.11. с обеспечением пересечения их зон поражения, образующих линию обороны. Каждая из мин входит в состав боевого модуля БМ 1 БМ соответственно(фиг. 1). Радиолокационная станция излучает электромагнитные волны частотой 0, которые достигают низколетящей цели и отражаются от нее. Отраженные от цели электромагнитные волны имеют частоту, содержащую доплеровское смещение. Радиолокационная станция и приемники 2.12. боевых модулей БМ 1 БМ принимают излучение различных частот. Частота принимаемого радиолокационной станцией излучения равна где- радиальная скорость цели в системе координат с началом в точке расположения РЛС. Принимаемые приемниками 2.12. излучения имеют частоты- угол между вектором скоростии радиус-вектором(фиг. 2). 3 17284 1 2013.06.30 При прямолинейном движении цели наибольшее значениеи, следовательно, доплеровское смещение частоты соответствует траектории низколетящей цели, пересекающей зону поражения мины, приемник которой зафиксировал электромагнитное излучение наибольшей частоты. Принимаемое приемниками 2.12. излучение соответствующей частоты преобразуется в электрический сигнал и передается на радиолокационную станцию приемо-передающим устройством связи. Вычислительное устройство радиолокационной станции анализирует принятые сигналы и выдает команду подрыва на ту из мин, доплеровское смещение частоты сигнала которой является наибольшим, например на мину -го боевого модуля. Приемо-передающее устройство 4. принимает команду и подает сигнал на устройство выработки команд 3., которое и взрывает мину 1., подавая соответствующее напряжение на ее электродетонатор. Ошибка определения момента вхождения низколетящей цели в зону поражения противоракетной мины в способе-прототипе зависит от 4 ошибок измерения координат и параметров движения цели числа отметок, используемых для определения упрежденных координат интервала предсказания упрежденных координат. В заявляемом способе две последние составляющие отсутствуют, что обеспечивает снижение ошибки определения вхождения низколетящей цели в зону поражения противоракетной мины, повышая тем самым эффективность противовоздушной обороны при отражении удара маловысотных летательных аппаратов. Источники информации 1. Патент 2000130070 А, МПК 41 11/02, 2002. 2. Патент РБ 13480, МПК 41 11/00, 2010. 3. Патент РБ 13147, МПК 41 11/00,42 23/00, 2010. 4. Справочник по основам радиолокационной техники / Под ред. В.В.Дружинина. - М. Воениздат, 1967. - С. 545, 546. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
