Способ поражения низколетящей цели

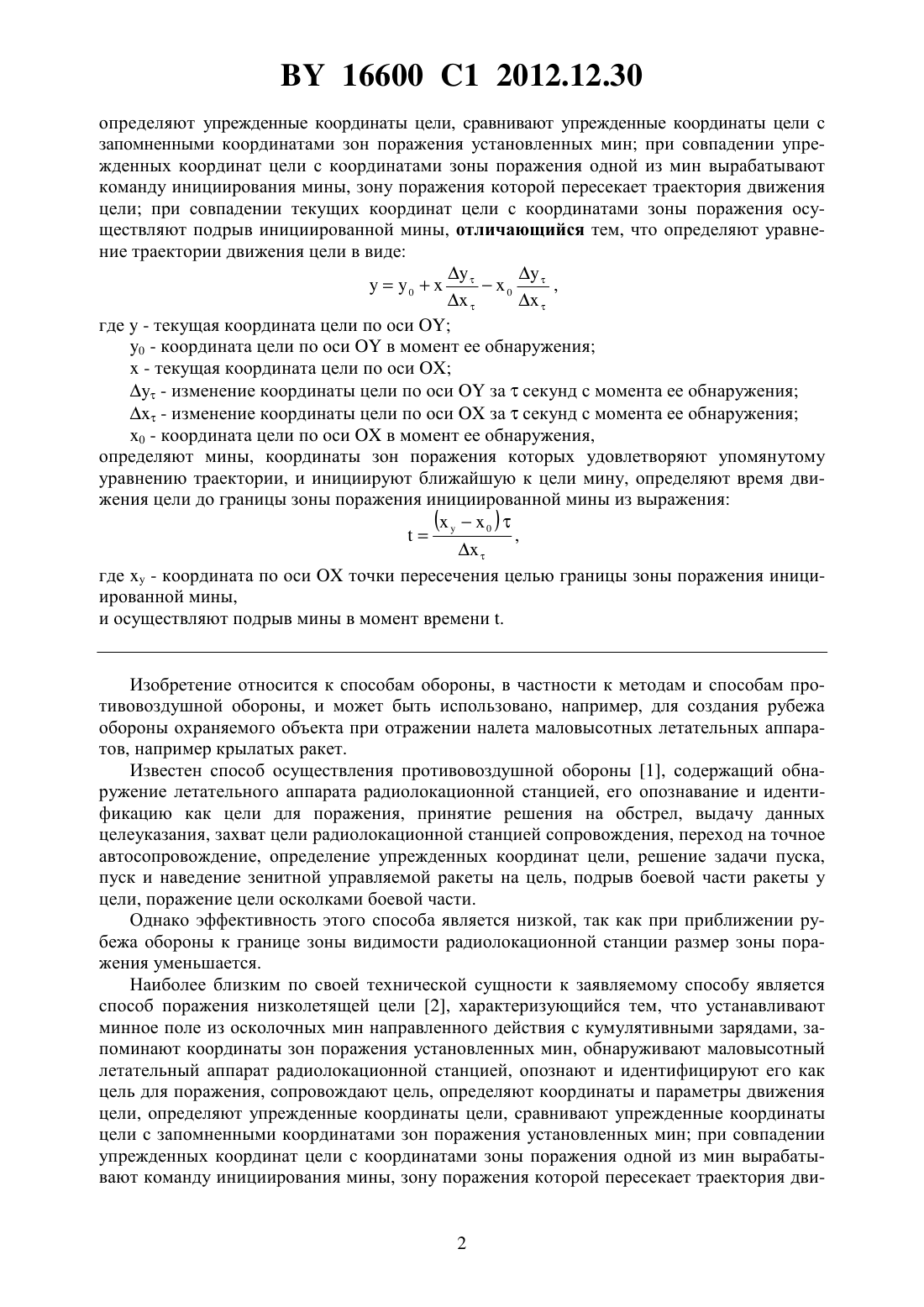

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ НИЗКОЛЕТЯЩЕЙ ЦЕЛИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Михайловская Людмила Вячеславовна Мокринский Владимир Валерьевич Иващенко Инга Анатольевна Мицкевич Дмитрий Михайлович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ поражения низколетящей цели, при котором устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели,16600 1 2012.12.30 определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины, отличающийся тем, что определяют уравнение траектории движения цели в виде,где- текущая координата цели по оси 0 - координата цели по осив момент ее обнаружения- текущая координата цели по оси- изменение координаты цели по осизасекунд с момента ее обнаружения- изменение координаты цели по осизасекунд с момента ее обнаружения 0 - координата цели по осив момент ее обнаружения,определяют мины, координаты зон поражения которых удовлетворяют упомянутому уравнению траектории, и инициируют ближайшую к цели мину, определяют время движения цели до границы зоны поражения инициированной мины из выражения(0 ),где- координата по оситочки пересечения целью границы зоны поражения инициированной мины,и осуществляют подрыв мины в момент времени . Изобретение относится к способам обороны, в частности к методам и способам противовоздушной обороны, и может быть использовано, например, для создания рубежа обороны охраняемого объекта при отражении налета маловысотных летательных аппаратов, например крылатых ракет. Известен способ осуществления противовоздушной обороны 1, содержащий обнаружение летательного аппарата радиолокационной станцией, его опознавание и идентификацию как цели для поражения, принятие решения на обстрел, выдачу данных целеуказания, захват цели радиолокационной станцией сопровождения, переход на точное автосопровождение, определение упрежденных координат цели, решение задачи пуска,пуск и наведение зенитной управляемой ракеты на цель, подрыв боевой части ракеты у цели, поражение цели осколками боевой части. Однако эффективность этого способа является низкой, так как при приближении рубежа обороны к границе зоны видимости радиолокационной станции размер зоны поражения уменьшается. Наиболее близким по своей технической сущности к заявляемому способу является способ поражения низколетящей цели 2, характеризующийся тем, что устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория дви 2 16600 1 2012.12.30 жения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины. Однако эффективность этого способа является низкой из-за малого размера зоны поражения противоракетного минного поля, так как для реализации способа необходимо осуществлять постоянное радиолокационное наблюдение за целью от момента обнаружения до пересечения целью границы зоны поражения мины. Задачей изобретения является повышение эффективности противовоздушной обороны охраняемого объекта при отражении налета маловысотных летательных аппаратов. Техническим результатом осуществления способа является повышение эффективности противовоздушной обороны при отражении налета маловысотных летательных аппаратов за счет увеличения размеров зоны поражения противоракетного минного поля. Для решения поставленной задачи при осуществлении способа, при котором устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины, определяют уравнение траектории движения цели в виде,где у - текущая координата цели по осиу 0 - координата цели по осив момент ее обнаружения- текущая координата цели по осиу - изменение координаты цели по осизасекунд с момента ее обнаружения- изменение координаты цели по осизасекунд от момента ее обнаружения х 0 - координата цели по осимомент ее обнаружения,определяют мины, координаты зон поражения которых удовлетворяют упомянутому уравнению траектории, и инициируют ближайшую к цели мину, определяют время движения цели до границы зоны поражения инициированной мины из выражения,где- координата по оситочки пересечения целью границы зоны поражения инициированной мины,и осуществляют подрыв мины в момент времени . Пример технической реализации способа показан на фигуре. Обозначения на фигуре следующие 1 - радиолокационная станция 2 - вычислительное устройство 3 - передатчик 4 - мина осколочного действия с электровзрывателем 5 - приемник 6 - исполнительное устройство 7 - маловысотный летательный аппарат,- азимут и курсовой угол цели соответственно- угол наклона траектории к оси- горизонтальная дальность цели(0) - координата цели в момент пересечения целью оси ОХ при 0 у - координата точки пересечения низколетящей целью границы зоны поражения инициированной мины ЗП - зона поражения мины. Способ реализуется следующим образом. Радиолокационная станция 1 обнаруживает маловысотный летательный аппарат 7, производит его опознавание и сопровождение. Если маловысотный летательный аппарат является целью, радиолокационная станция определяет ее горизонтальную дальность 0 и азимут 0. Индекс 0 обозначает величины,определенные в момент обнаружения цели. Координаты цели вычислительное устройство 2 определяет по формулам(2) 000. Через времяопределение всех величин повторяют(4). Индексобозначает величины, определенные через времяпосле обнаружения цели. Введем обозначения(6)-0. Принимая за основу гипотезу равномерного прямолинейного движения цели, получим проекции скорости цели на оси координат которые также определяются вычислительным устройством 2. Из фигуры видно, что,(9)а уравнение траектории можно представить в виде(11)В память вычислительного устройства 2 записаны координаты всех мин и их зон поражения. Вычислительное устройство выделяет мины, зоны поражения которых пересекает траектория низколетящей цели. Координаты зон поражения этих мин удовлетворяют уравнению (11). Из них вычислительное устройство выбирает ближайшую к цели мину 4 и вырабатывает сигнал, который посредством передатчика 3 и приемника 5 поступает на исполнительное устройство 6, вырабатывающее команду, инициализирующую мину 4. Мина 4 переходит в состояние боевой готовности. Вычислительное устройство определяет координатуточки пересечения низколетящей целью границы зоны поражения мины. Это позволяет определить время движения цели до границы зоны поражения. Очевидно, что Принимая во внимание (7), имеем 0(14)Вычислительное устройство, ведя отсчет времени от момента обнаружения цели, в момент временивырабатывает сигнал на подрыв мины, который посредством передатчика 3 и приемника 5 поступает на исполнительное устройство 6, вырабатывающее команду подрыва на мину 4. Мина 4 взрывается в момент пресечения целью границы ее зоны поражения. Цель продолжает движение через зону поражения, наполненную осколками мины 4, в результате чего и происходит поражение низколетящей цели. Поскольку для подрыва мины заявляемым способом не требуется постоянного радиолокационного наблюдения за целью, мина может быть установлена и за пределами зоны видимости радиолокационной станции, что увеличивает размеры зоны поражения противоракетного минного поля, тем самым повышая эффективность противовоздушной обороны. Источники информации 1. Петухов С.И., Степанов А.Н. Эффективность ракетных средств ПВО. - М. Воениздат, 1976. - С. 15. 2. Патент РБ 13147, МПК 41 11/00,42 23/00, 2010. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
