Способ поражения низколетящей цели

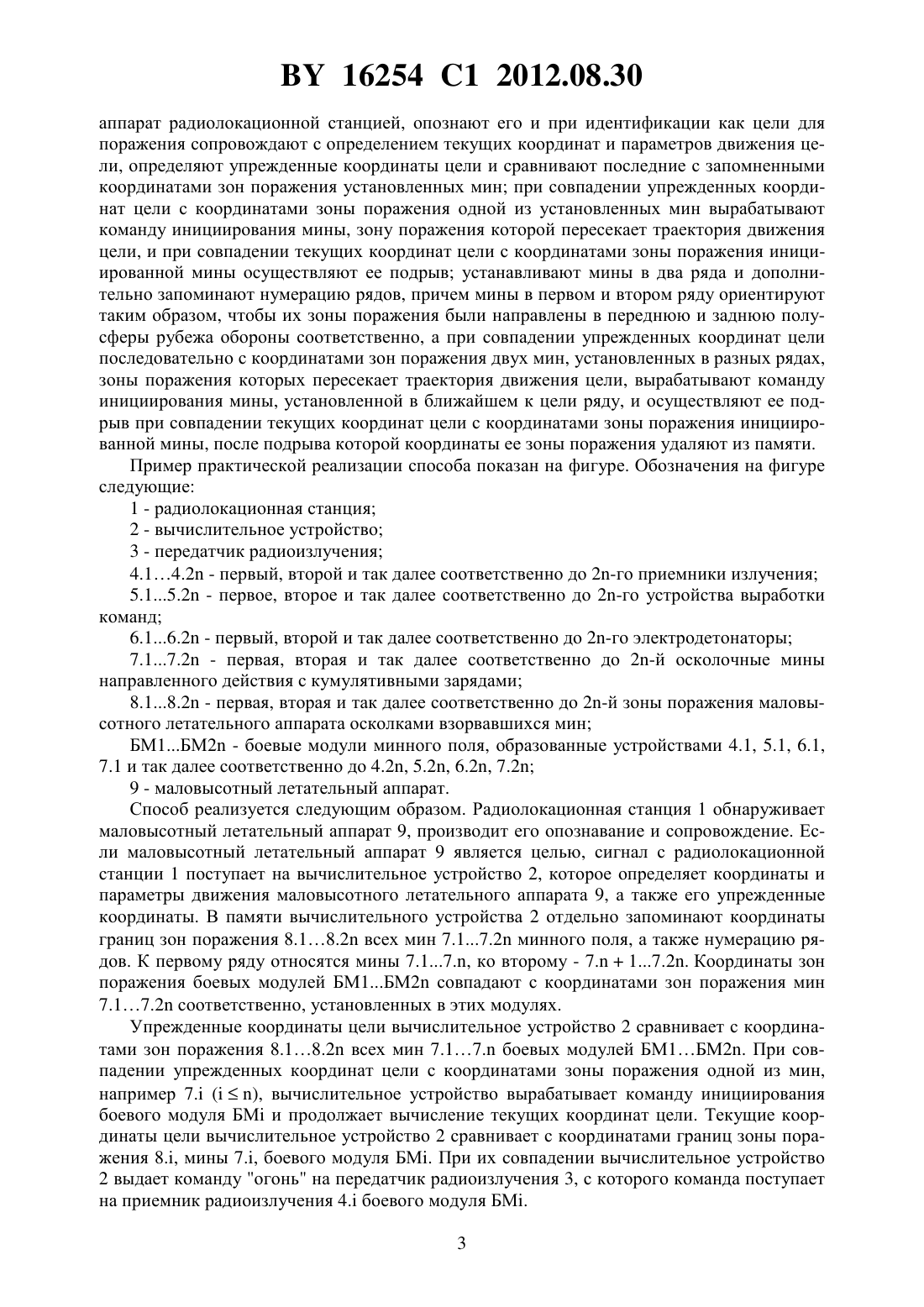

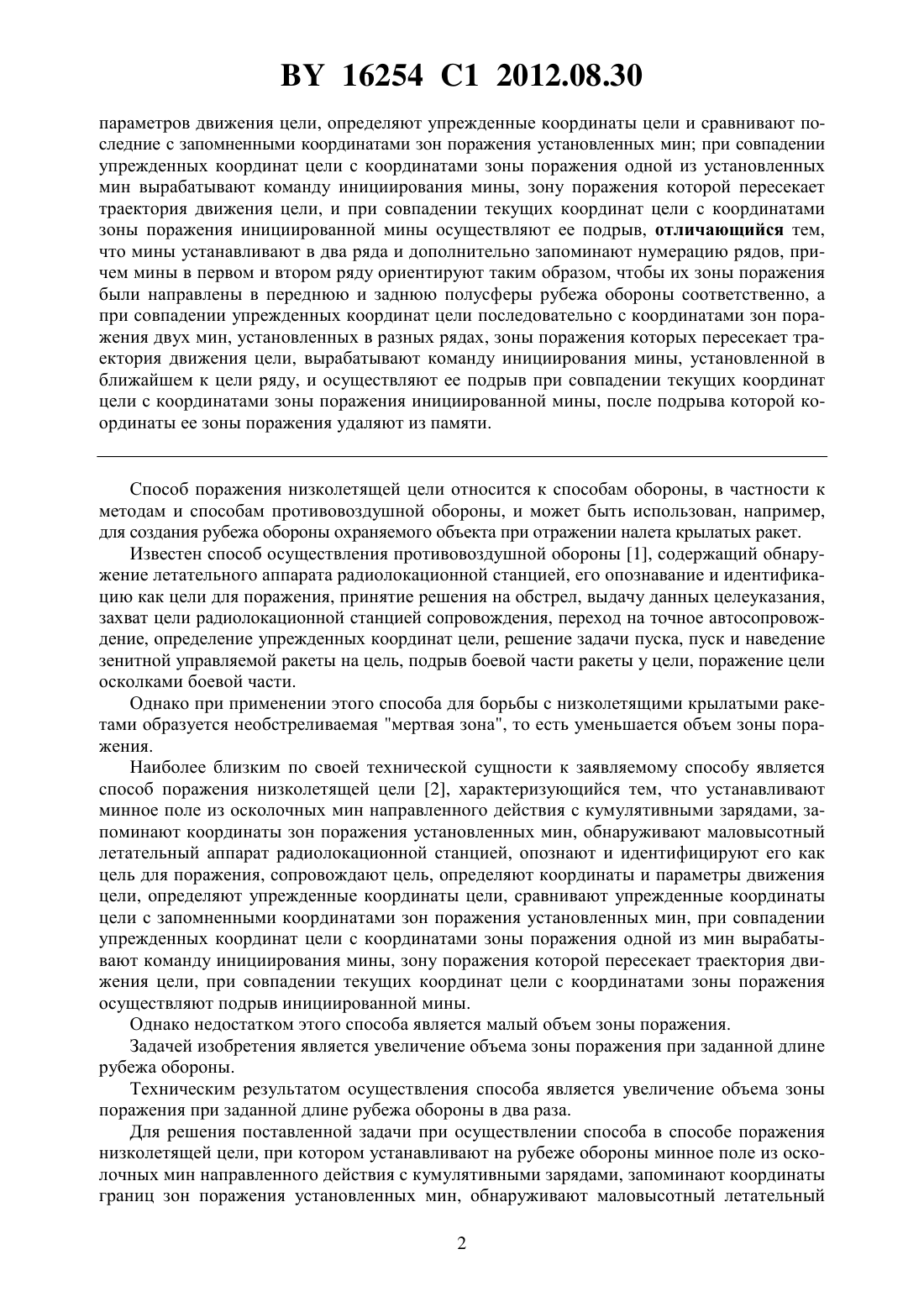

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ НИЗКОЛЕТЯЩЕЙ ЦЕЛИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Иващенко Инга Анатольевна Мокринский Владимир Валерьевич Мицкевич Дмитрий Михайлович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ поражения низколетящей цели, при котором устанавливают на рубеже обороны минное поле из осколочных мин направленного действия с кумулятивными зарядами,запоминают координаты границ зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают его и при идентификации как цели для поражения сопровождают с определением текущих координат и 16254 1 2012.08.30 параметров движения цели, определяют упрежденные координаты цели и сравнивают последние с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из установленных мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели, и при совпадении текущих координат цели с координатами зоны поражения инициированной мины осуществляют ее подрыв, отличающийся тем,что мины устанавливают в два ряда и дополнительно запоминают нумерацию рядов, причем мины в первом и втором ряду ориентируют таким образом, чтобы их зоны поражения были направлены в переднюю и заднюю полусферы рубежа обороны соответственно, а при совпадении упрежденных координат цели последовательно с координатами зон поражения двух мин, установленных в разных рядах, зоны поражения которых пересекает траектория движения цели, вырабатывают команду инициирования мины, установленной в ближайшем к цели ряду, и осуществляют ее подрыв при совпадении текущих координат цели с координатами зоны поражения инициированной мины, после подрыва которой координаты ее зоны поражения удаляют из памяти. Способ поражения низколетящей цели относится к способам обороны, в частности к методам и способам противовоздушной обороны, и может быть использован, например,для создания рубежа обороны охраняемого объекта при отражении налета крылатых ракет. Известен способ осуществления противовоздушной обороны 1, содержащий обнаружение летательного аппарата радиолокационной станцией, его опознавание и идентификацию как цели для поражения, принятие решения на обстрел, выдачу данных целеуказания,захват цели радиолокационной станцией сопровождения, переход на точное автосопровождение, определение упрежденных координат цели, решение задачи пуска, пуск и наведение зенитной управляемой ракеты на цель, подрыв боевой части ракеты у цели, поражение цели осколками боевой части. Однако при применении этого способа для борьбы с низколетящими крылатыми ракетами образуется необстреливаемая мертвая зона, то есть уменьшается объем зоны поражения. Наиболее близким по своей технической сущности к заявляемому способу является способ поражения низколетящей цели 2, характеризующийся тем, что устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин, при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели, при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины. Однако недостатком этого способа является малый объем зоны поражения. Задачей изобретения является увеличение объема зоны поражения при заданной длине рубежа обороны. Техническим результатом осуществления способа является увеличение объема зоны поражения при заданной длине рубежа обороны в два раза. Для решения поставленной задачи при осуществлении способа в способе поражения низколетящей цели, при котором устанавливают на рубеже обороны минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты границ зон поражения установленных мин, обнаруживают маловысотный летательный 2 16254 1 2012.08.30 аппарат радиолокационной станцией, опознают его и при идентификации как цели для поражения сопровождают с определением текущих координат и параметров движения цели, определяют упрежденные координаты цели и сравнивают последние с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из установленных мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели, и при совпадении текущих координат цели с координатами зоны поражения инициированной мины осуществляют ее подрыв устанавливают мины в два ряда и дополнительно запоминают нумерацию рядов, причем мины в первом и втором ряду ориентируют таким образом, чтобы их зоны поражения были направлены в переднюю и заднюю полусферы рубежа обороны соответственно, а при совпадении упрежденных координат цели последовательно с координатами зон поражения двух мин, установленных в разных рядах,зоны поражения которых пересекает траектория движения цели, вырабатывают команду инициирования мины, установленной в ближайшем к цели ряду, и осуществляют ее подрыв при совпадении текущих координат цели с координатами зоны поражения инициированной мины, после подрыва которой координаты ее зоны поражения удаляют из памяти. Пример практической реализации способа показан на фигуре. Обозначения на фигуре следующие 1 - радиолокационная станция 2 - вычислительное устройство 3 - передатчик радиоизлучения 4.14.2 - первый, второй и так далее соответственно до 2-го приемники излучения 5.15.2 - первое, второе и так далее соответственно до 2-го устройства выработки команд 6.16.2 - первый, второй и так далее соответственно до 2-го электродетонаторы 7.17.2 - первая, вторая и так далее соответственно до 2-й осколочные мины направленного действия с кумулятивными зарядами 8.18.2 - первая, вторая и так далее соответственно до 2-й зоны поражения маловысотного летательного аппарата осколками взорвавшихся мин БМ 1 БМ 2 - боевые модули минного поля, образованные устройствами 4.1, 5.1, 6.1,7.1 и так далее соответственно до 4.2, 5.2, 6.2, 7.2 9 - маловысотный летательный аппарат. Способ реализуется следующим образом. Радиолокационная станция 1 обнаруживает маловысотный летательный аппарат 9, производит его опознавание и сопровождение. Если маловысотный летательный аппарат 9 является целью, сигнал с радиолокационной станции 1 поступает на вычислительное устройство 2, которое определяет координаты и параметры движения маловысотного летательного аппарата 9, а также его упрежденные координаты. В памяти вычислительного устройства 2 отдельно запоминают координаты границ зон поражения 8.18.2 всех мин 7.17.2 минного поля, а также нумерацию рядов. К первому ряду относятся мины 7.17., ко второму - 7.17.2. Координаты зон поражения боевых модулей БМ 1 БМ 2 совпадают с координатами зон поражения мин 7.17.2 соответственно, установленных в этих модулях. Упрежденные координаты цели вычислительное устройство 2 сравнивает с координатами зон поражения 8.18.2 всех мин 7.17. боевых модулей БМ 1 БМ 2. При совпадении упрежденных координат цели с координатами зоны поражения одной из мин,например 7. , вычислительное устройство вырабатывает команду инициирования боевого модуля БМ и продолжает вычисление текущих координат цели. Текущие координаты цели вычислительное устройство 2 сравнивает с координатами границ зоны поражения 8., мины 7., боевого модуля БМ. При их совпадении вычислительное устройство 2 выдает команду огонь на передатчик радиоизлучения 3, с которого команда поступает на приемник радиоизлучения 4. боевого модуля БМ. 3 16254 1 2012.08.30 При совпадении упрежденных координат цели с координатами зон поражения двух мин, например 7. и 7., вычислительное устройство 2 выбирает ближайшую к цели мину, то есть мину, зону поражения которой цель пересекает первой, например 7.,вырабатывает команду ее инициации и продолжает вычисление текущих координат цели. При совпадении координат цели с координатами границ зоны поражения 8.мины 7.боевого модуля БМвычислительное устройство 2 выдает команду огонь на передатчик радиоизлучения 3, с которого команда поступает на приемник радиоизлучения 4.боевого модуля БМ. С приемника 4. или 4.сигнал поступает на устройство выработки команд 5. или 5.соответственно. С устройства выработки команд 5. или 5.соответственно сигнал огонь поступает на электродетонатор 6. или 6., который подрывает мину 7. или 7.. В результате взрыва происходит поражение низколетящей цели, находящейся в зоне поражения мины. При одной и той же длине рубежа обороны два ряда мин, ориентированных таким образом, чтобы их зоны поражения были направлены в переднюю и заднюю полусферы рубежа обороны, увеличивают объем зоны поражения низколетящей цели в два раза при сохранении длины. Таким образом, за счет установки двух рядов мин, в которых мины в первом и втором ряду ориентируют таким образом, чтобы их зоны поражения были направлены в переднюю и заднюю полусферы рубежа обороны соответственно, увеличивается объем зоны поражения при заданной длине фронта обороны в два раза. Источники информации 1. Петухов С.И., Степанов А.Н. Эффективность ракетных средств ПВО. - М. Воениздат, 1976. - С. 15. 2. Способ поражения низколетящей цели Пат. РБ 13147, МПК 41 11/00,42 23/00 / В.В.Воинов, В.В. Мокринский, И.М. Быков и др. УО ВА РБ // Бюл.2. - 2010. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
