Способ поражения маловысотного летательного аппарата

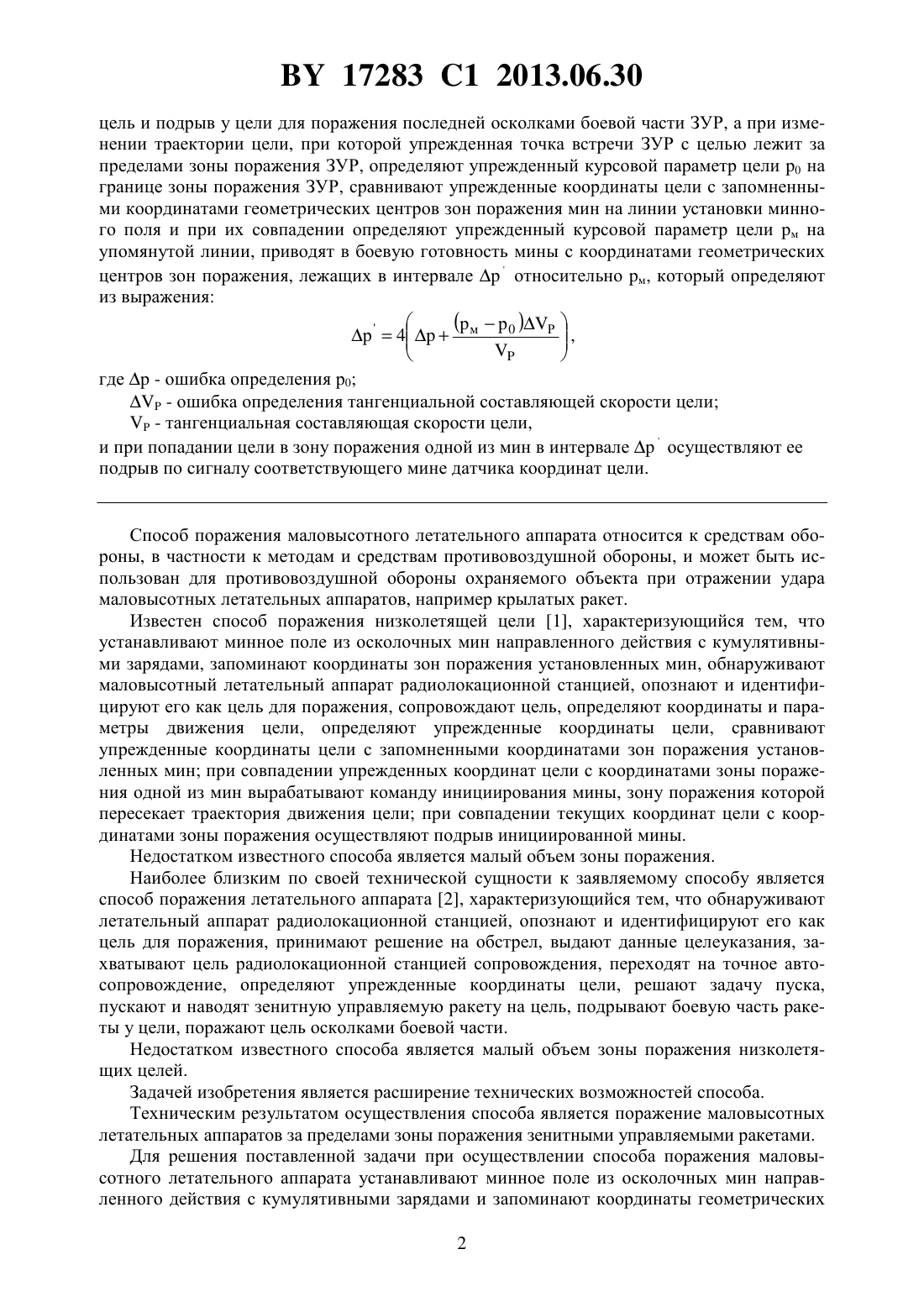

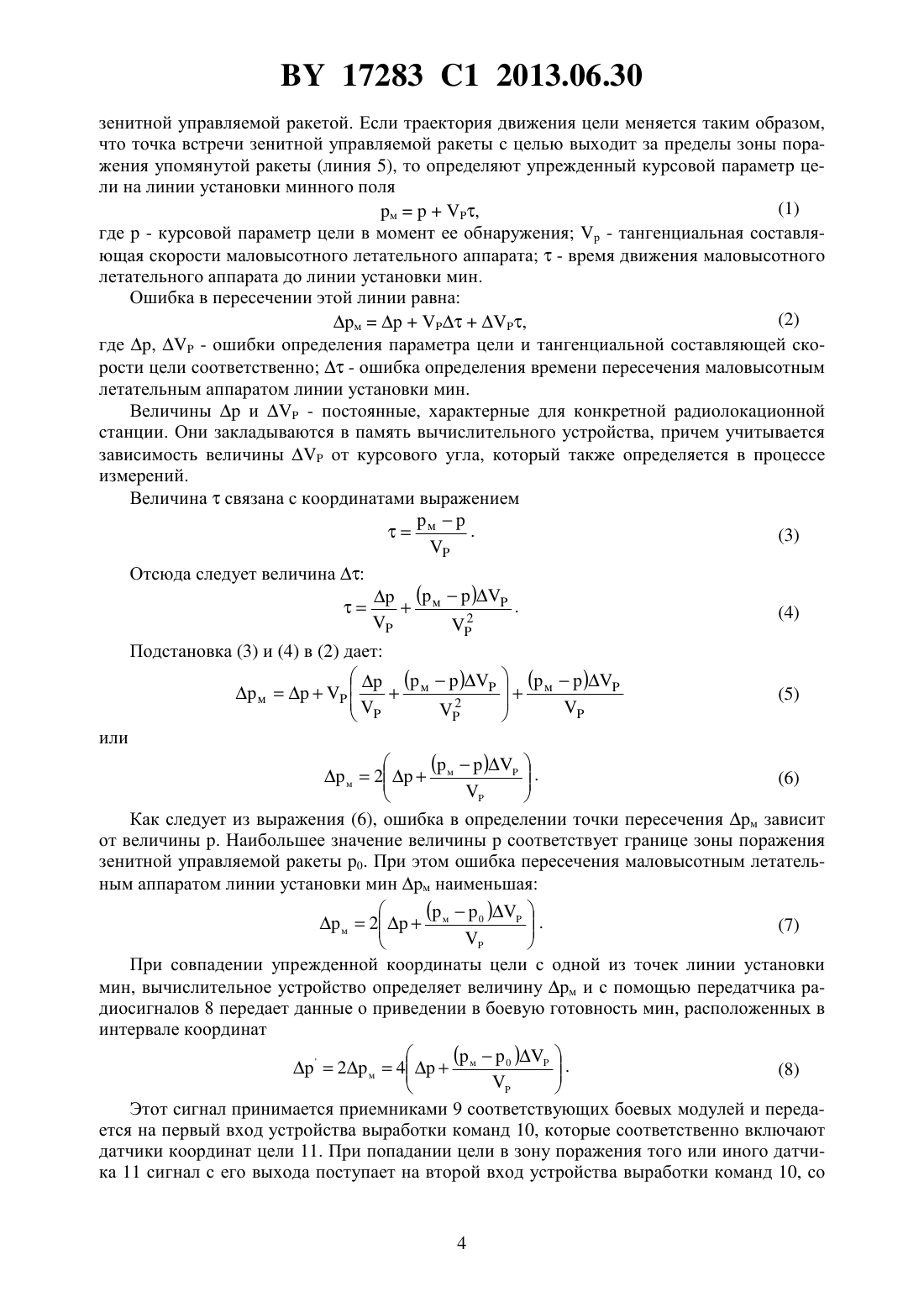

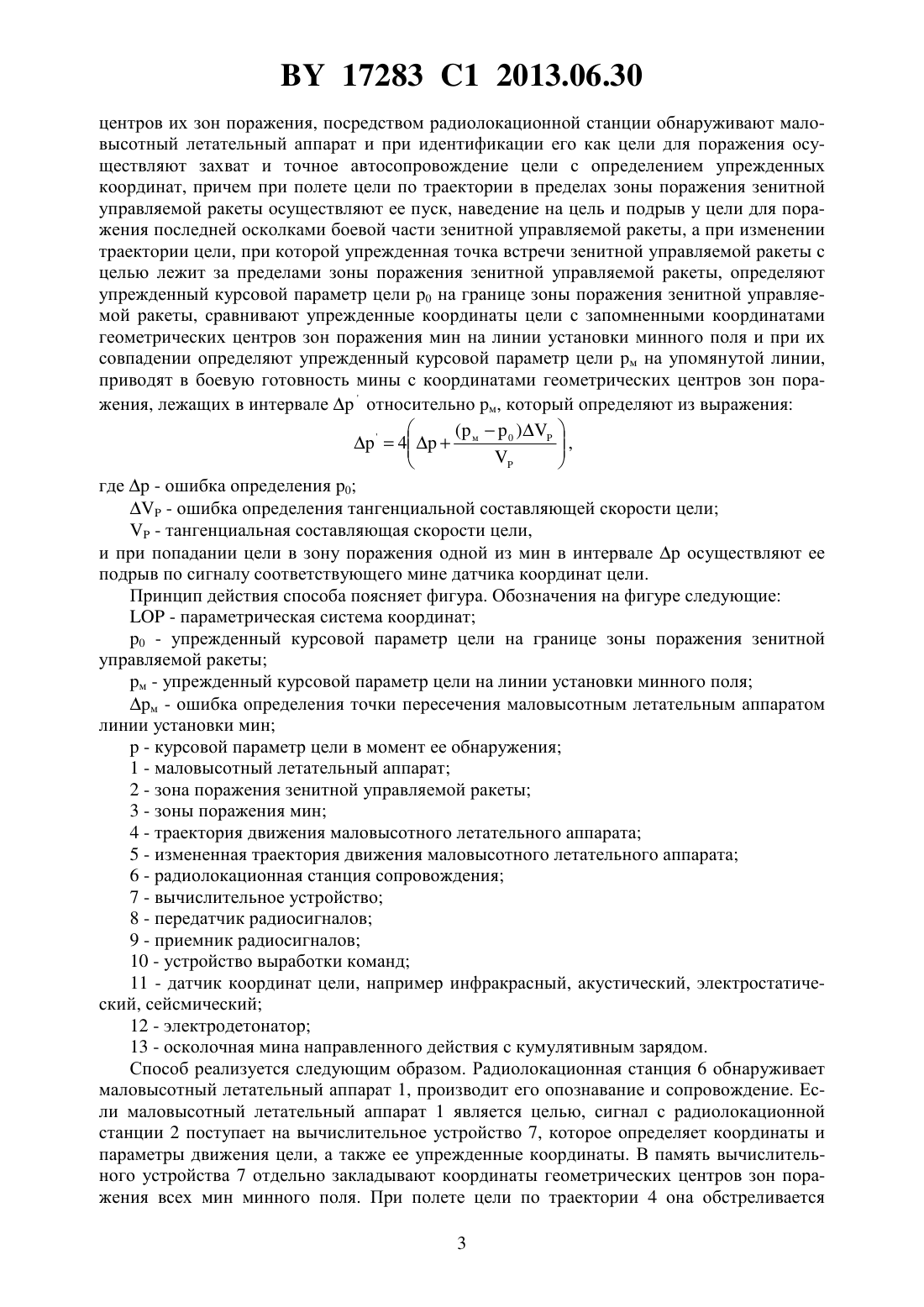

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ МАЛОВЫСОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Воинов Валерий Васильевич Ивашко Владимир Михайлович Иващенко Инга Анатольевна Мокринский Владимир Валерьевич Мицкевич Дмитрий Михайлович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(56) ПЕТУХОВ С.И. и др. Эффективность ракетных средств ПВО. - М. Военное издательство Министерства обороны СССР, 1976. - С. 15.10915 1, 2008.53431 1, 2006.65854 , 2004.2643448 1, 1990.(57) Способ поражения маловысотного летательного аппарата (МЛА), характеризующийся тем, что устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами и запоминают координаты геометрических центров их зон поражения, посредством радиолокационной станции обнаруживают МЛА и при идентификации его как цели для поражения осуществляют захват и точное автосопровождение цели с определением упрежденных координат, причем при полете цели по траектории в пределах зоны поражения зенитной управляемой ракеты (ЗУР) осуществляют ее пуск, наведение на 17283 1 2013.06.30 цель и подрыв у цели для поражения последней осколками боевой части ЗУР, а при изменении траектории цели, при которой упрежденная точка встречи ЗУР с целью лежит за пределами зоны поражения ЗУР, определяют упрежденный курсовой параметр цели 0 на границе зоны поражения ЗУР, сравнивают упрежденные координаты цели с запомненными координатами геометрических центров зон поражения мин на линии установки минного поля и при их совпадении определяют упрежденный курсовой параметр цели м на упомянутой линии, приводят в боевую готовность мины с координатами геометрических центров зон поражения, лежащих в интервалеотносительно м, который определяют из выражения где- ошибка определения р 0- ошибка определения тангенциальной составляющей скорости цели- тангенциальная составляющая скорости цели,и при попадании цели в зону поражения одной из мин в интервалеосуществляют ее подрыв по сигналу соответствующего мине датчика координат цели. Способ поражения маловысотного летательного аппарата относится к средствам обороны, в частности к методам и средствам противовоздушной обороны, и может быть использован для противовоздушной обороны охраняемого объекта при отражении удара маловысотных летательных аппаратов, например крылатых ракет. Известен способ поражения низколетящей цели 1, характеризующийся тем, что устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами, запоминают координаты зон поражения установленных мин, обнаруживают маловысотный летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, сопровождают цель, определяют координаты и параметры движения цели, определяют упрежденные координаты цели, сравнивают упрежденные координаты цели с запомненными координатами зон поражения установленных мин при совпадении упрежденных координат цели с координатами зоны поражения одной из мин вырабатывают команду инициирования мины, зону поражения которой пересекает траектория движения цели при совпадении текущих координат цели с координатами зоны поражения осуществляют подрыв инициированной мины. Недостатком известного способа является малый объем зоны поражения. Наиболее близким по своей технической сущности к заявляемому способу является способ поражения летательного аппарата 2, характеризующийся тем, что обнаруживают летательный аппарат радиолокационной станцией, опознают и идентифицируют его как цель для поражения, принимают решение на обстрел, выдают данные целеуказания, захватывают цель радиолокационной станцией сопровождения, переходят на точное автосопровождение, определяют упрежденные координаты цели, решают задачу пуска,пускают и наводят зенитную управляемую ракету на цель, подрывают боевую часть ракеты у цели, поражают цель осколками боевой части. Недостатком известного способа является малый объем зоны поражения низколетящих целей. Задачей изобретения является расширение технических возможностей способа. Техническим результатом осуществления способа является поражение маловысотных летательных аппаратов за пределами зоны поражения зенитными управляемыми ракетами. Для решения поставленной задачи при осуществлении способа поражения маловысотного летательного аппарата устанавливают минное поле из осколочных мин направленного действия с кумулятивными зарядами и запоминают координаты геометрических 2 17283 1 2013.06.30 центров их зон поражения, посредством радиолокационной станции обнаруживают маловысотный летательный аппарат и при идентификации его как цели для поражения осуществляют захват и точное автосопровождение цели с определением упрежденных координат, причем при полете цели по траектории в пределах зоны поражения зенитной управляемой ракеты осуществляют ее пуск, наведение на цель и подрыв у цели для поражения последней осколками боевой части зенитной управляемой ракеты, а при изменении траектории цели, при которой упрежденная точка встречи зенитной управляемой ракеты с целью лежит за пределами зоны поражения зенитной управляемой ракеты, определяют упрежденный курсовой параметр цели р 0 на границе зоны поражения зенитной управляемой ракеты, сравнивают упрежденные координаты цели с запомненными координатами геометрических центров зон поражения мин на линии установки минного поля и при их совпадении определяют упрежденный курсовой параметр цели м на упомянутой линии,приводят в боевую готовность мины с координатами геометрических центров зон поражения, лежащих в интервалеотносительно м, который определяют из выражения где- ошибка определения 0- ошибка определения тангенциальной составляющей скорости цели- тангенциальная составляющая скорости цели,и при попадании цели в зону поражения одной из мин в интервалеосуществляют ее подрыв по сигналу соответствующего мине датчика координат цели. Принцип действия способа поясняет фигура. Обозначения на фигуре следующие- параметрическая система координат 0 - упрежденный курсовой параметр цели на границе зоны поражения зенитной управляемой ракеты м - упрежденный курсовой параметр цели на линии установки минного поля м - ошибка определения точки пересечения маловысотным летательным аппаратом линии установки мин- курсовой параметр цели в момент ее обнаружения 1 - маловысотный летательный аппарат 2 - зона поражения зенитной управляемой ракеты 3 - зоны поражения мин 4 - траектория движения маловысотного летательного аппарата 5 - измененная траектория движения маловысотного летательного аппарата 6 - радиолокационная станция сопровождения 7 - вычислительное устройство 8 - передатчик радиосигналов 9 - приемник радиосигналов 10 - устройство выработки команд 11 - датчик координат цели, например инфракрасный, акустический, электростатический, сейсмический 12 - электродетонатор 13 - осколочная мина направленного действия с кумулятивным зарядом. Способ реализуется следующим образом. Радиолокационная станция 6 обнаруживает маловысотный летательный аппарат 1, производит его опознавание и сопровождение. Если маловысотный летательный аппарат 1 является целью, сигнал с радиолокационной станции 2 поступает на вычислительное устройство 7, которое определяет координаты и параметры движения цели, а также ее упрежденные координаты. В память вычислительного устройства 7 отдельно закладывают координаты геометрических центров зон поражения всех мин минного поля. При полете цели по траектории 4 она обстреливается 3 17283 1 2013.06.30 зенитной управляемой ракетой. Если траектория движения цели меняется таким образом,что точка встречи зенитной управляемой ракеты с целью выходит за пределы зоны поражения упомянутой ракеты (линия 5), то определяют упрежденный курсовой параметр цели на линии установки минного поля(1) м,где- курсовой параметр цели в момент ее обнаружения- тангенциальная составляющая скорости маловысотного летательного аппарата- время движения маловысотного летательного аппарата до линии установки мин. Ошибка в пересечении этой линии равна(2) м,где ,- ошибки определения параметра цели и тангенциальной составляющей скорости цели соответственно- ошибка определения времени пересечения маловысотным летательным аппаратом линии установки мин. Величиныи- постоянные, характерные для конкретной радиолокационной станции. Они закладываются в память вычислительного устройства, причем учитывается зависимость величиныот курсового угла, который также определяется в процессе измерений. Величинасвязана с координатами выражением Отсюда следует величина( м) Как следует из выражения (6), ошибка в определении точки пересечения м зависит от величины . Наибольшее значение величинысоответствует границе зоны поражения зенитной управляемой ракеты 0. При этом ошибка пересечения маловысотным летательным аппаратом линии установки мин м наименьшая При совпадении упрежденной координаты цели с одной из точек линии установки мин, вычислительное устройство определяет величину м и с помощью передатчика радиосигналов 8 передает данные о приведении в боевую готовность мин, расположенных в интервале координат Этот сигнал принимается приемниками 9 соответствующих боевых модулей и передается на первый вход устройства выработки команд 10, которые соответственно включают датчики координат цели 11. При попадании цели в зону поражения того или иного датчика 11 сигнал с его выхода поступает на второй вход устройства выработки команд 10, со 17283 1 2013.06.30 второго выхода которого поступает сигнал, подрывающий электрогенератор 12, приводящий к взрыву мины 13 и поражению цели. Таким образом, обеспечивается поражение цели за пределами зоны поражения зенитными управляемыми ракетами, чем расширяются технические возможности способапрототипа. Источники информации 1. Патент РБ 13147, МПК 41 11/00,42 23/00, 2010. 2. Петухов С.И., Степанов А.Н. Эффективность ракетных средств ПВО. - М. Воениздат, 1976. - С. 15. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
