Планшета для диагностических исследований

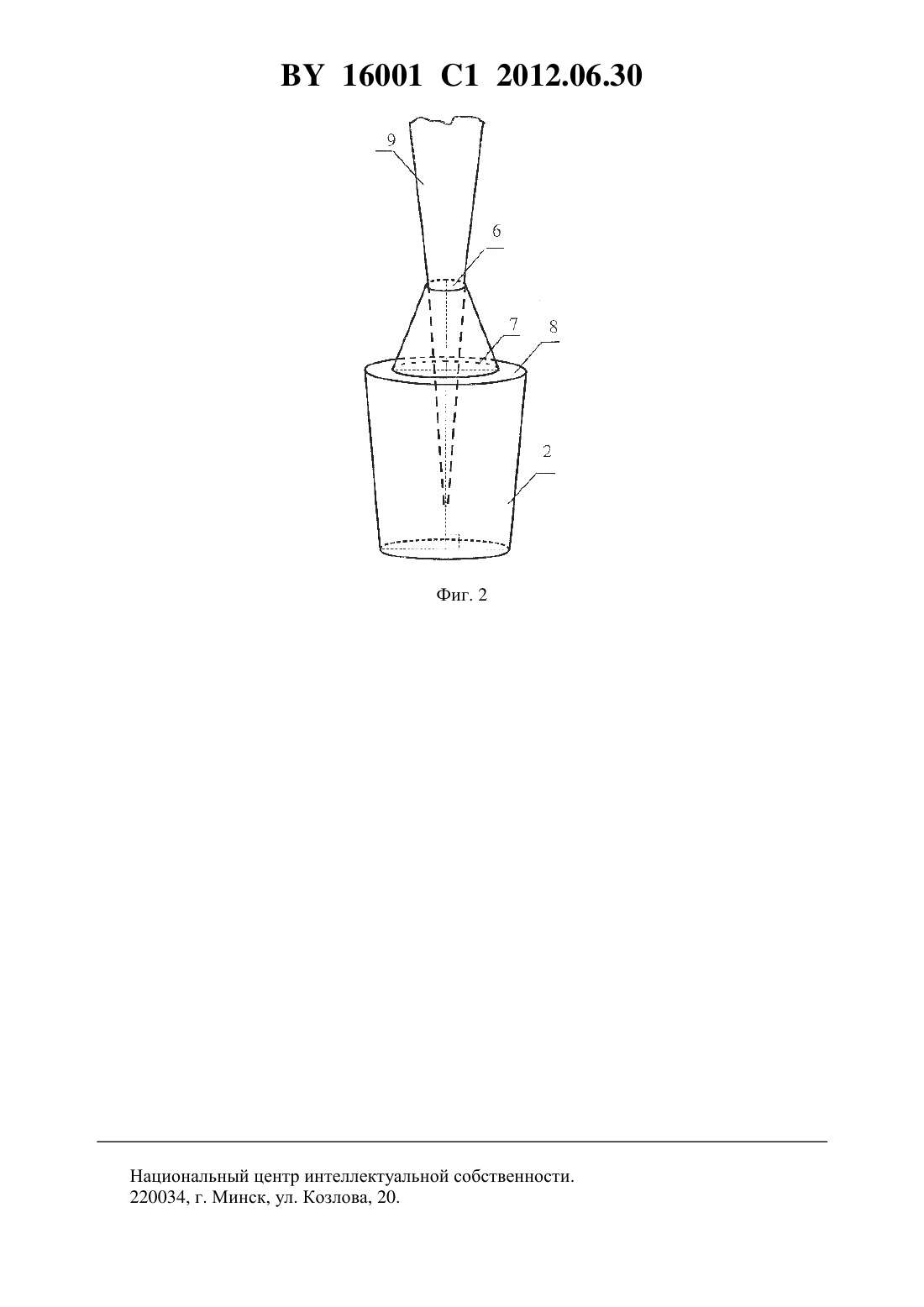

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛАНШЕТА ДЛЯ ДИАГНОСТИЧЕСКИХ ИССЛЕДОВАНИЙ(22) 2009.06.23 научно-исследовательское дочернее уни(43) 2011.02.28 тарное предприятие Институт экспери(71) Заявитель Республиканское научноментальной ветеринарии им. С.Н.Выисследовательское дочернее унитарное шелесскогопредприятие Институт эксперимен- (56), 2006. тальной ветеринарии им. С.Н.Выше 4304865, 1981. лесского 5470743 , 1995.(72) Авторы Чаплыго Кристина Эдуар 95/17661 1. довна Гусев Анатолий Алексеевич Минчук Юлия Николаевна(57) Планшета для диагностических исследований, содержащая корпус с лунками, отличающаяся тем, что дополнительно снабжена ограничительным приспособлением, выполненным в виде пластины с двумя бортиками с возможностью плотного прилегания к корпусу,при этом в пластине выполнены отверстия в виде усеченного конуса, вертикальная ось которых совпадает с вертикальной осью лунок, большее основание конуса направлено к входному отверстию лунки и его диаметр в 1,6-1,8 раза меньше диаметра входного отверстия лунки, а диаметр меньшего основания усеченного конуса в 2 раза меньше диаметра большего основания усеченного конуса и в 3,2-3,6 раза меньше диаметра входного отверстия лунки, причем толщина пластины в 1,7 раза меньше высоты корпуса. 16001 1 2012.06.30 Изобретение относится к области медицины и ветеринарии и может быть использовано для проведения вирусологических методов исследований на культуре клеток. Известна микропланшета 96-луночная с плоским дном, содержащая корпус с лунками,крышку. Микропланшета выполнена в виде параллелепипеда с длиной, равной 127,76 мм,шириной - 85,48 мм, высотой - 14,22 мм. Лунки микропланшеты расположены в 8 горизонтальных и 12 вертикальных рядов, имеющих числовые и буквенные пометки. Каждая лунка микропланшеты представляет собой усеченный конус, наружный диаметр которого равен 6,9 мм, внутренний - 6,4 мм, высота - 10,7 мм. Максимальный объем вносимого материала в лунку составляет 360 мкл, рекомендуемый рабочий объем - от 75 до 200 мкл. Микропланшета изготовлена из полистирола, оптически прозрачна, простерилизована гамма-излучением, проверена на токсичность 1. Дозирование вирусного материала в лунки микропланшеты производится с помощью 8-канальной пипетки (дозатора) переменного объема Дигитал с использованием наконечников , выполненных в виде конуса с диаметром основания 52 мм и высотой 8 мм 2. Эта микропланшета обладает недостатками, заключающимися в отсутствии в ее конструкции защитных элементов, помогающих исключить технические погрешности в работе, вызванные человеческим фактором повреждение интактного клеточного монослоя,неточность дозирования вирусного материала (ошибка последней капли). Повреждение клеточного монослоя, располагающегося на дне каждой лунки, может произойти за счет несоблюдения уровня погружения наконечника дозатора в лунки планшеты или из-за соскальзывания наконечника с посадочного места при слабой его фиксации. Ошибка последней капли заключается в том, что при дозировании исследуемого материала дозатор производит выталкивание жидкости в 2 приема, при этом на первом этапе из наконечника удаляется большая часть от объема набранного материала, а на втором его остаточная часть. На втором этапе нажатие на поршень дозатора приводит к формированию на кончике наконечника капли, которую необходимо снимать о край лунки планшеты. Стряхивание капли может привести к ее разбрызгиванию и попаданию в соседние лунки или на перегородки между ними. Задачей настоящего изобретения является повышение точности постановки проводимых реакций за счет снижения количества технических погрешностей исключение факторов повреждения клеточного монослоя и устранение неточностей дозирования вирусного материала. Поставленная задача достигается тем, что планшета для диагностических исследований, содержащая корпус с лунками, дополнительно снабжена ограничительным приспособлением, выполненным в виде пластины с двумя бортиками с возможностью плотного прилегания к корпусу, при этом в пластине выполнены отверстия в виде усеченного конуса, вертикальная ось которых совпадает с вертикальной осью лунок, большее основание конуса направлено к входному отверстию лунки и его диаметр в 1,6-1,8 раза меньше диаметра входного отверстия лунки, и диаметр меньшего основания усеченного конуса в 2 раза меньше диаметра большего основания усеченного конуса и в 3,6-3,8 раза меньше диаметра входного отверстия лунки, причем толщина пластины в 1,7 раза меньше высоты корпуса. Заявляемая планшета для диагностических исследований изображена на фигурах. На фиг. 1 показана планшета для диагностических исследований, вид спереди. На фиг. 2 показаны лунка планшеты с отверстием ограничительного приспособления,наконечник дозатора, с помощью которого осуществляется дозирование материала в лунку планшеты, вид сбоку. На фиг. 1 изображена планшета для диагностических исследований, состоящая из корпуса 1, в котором выполнены лунки 2 для проб материала (на фигуре не показано),2 16001 1 2012.06.30 ограничительного приспособления, выполненного в виде пластины 3 с отверстиями 4,боковыми бортиками 5. На фиг. 2 изображены отверстие 4 ограничительного приспособления, выполненное в виде усеченного конуса с меньшим основанием 6 и большим основанием 7, лунка 2 планшеты с входным отверстием 8, наконечник 9 дозатора. Планшета для диагностических исследований работает следующим образом. Планшета для диагностических исследований вставляется сбоку в ограничительное приспособление, пластина 3 которого плотно прилегает к корпусу 1 планшеты таким образом, что вертикальная ось каждого ее отверстия 4, выполненного в виде усеченного конуса, совпадает с вертикальной осью лунок 2 планшеты. Бортики 5 ограничительного устройства плотно прилегают к боковым стенкам корпуса 1 планшеты и фиксируют ее в данном положении. Затем производится дозирование вирусного материала в лунки 2 планшеты с помощью дозатора переменного объема Дигитал с использованием наконечников . Наконечник 9 дозатора через меньшее основание 6 конуса отверстия 4 ограничительного приспособления проходит полость данного отверстия 4 и через большее основание конуса 7 попадает в лунку 2 планшеты. Размеры отверстий 4 ограничительного приспособления, выполненных в виде усеченного конуса, подобраны таким образом, что диаметр большего основания 7 конуса, плотно прилегающего к входному отверстию 8 лунки 2 планшеты, в 1,6-1,8 раза меньше диаметра входного отверстия 8, что способствует формированию защитного кольца (на фигуре не показано), оберегающего межщелевое пространство (на фигуре не показано), находящееся на границе между большим основанием 7 конуса ограничительного приспособления и входным отверстием 8 лунки планшеты, от попадания исследуемого материала. Диаметр меньшего основания 6 конуса, через которое входит наконечник 9 дозатора,равен диаметру наконечника 9 на высоте 39 мм от его основания, что не позволяет ему проникать в полость лунки 2 планшеты глубже чем на 2/3 ее высоты, тем самым оберегает клеточный монослой от механического повреждения. Также величина меньшего основания 6 конуса позволяет при извлечении наконечника 9 из лунки 2 планшеты задерживать каплю исследуемого материала, образующуюся на втором этапе дозирования материала,которая может попасть в полость только данной лунки 2. После завершения дозирования материала планшета закрывается крышкой и помещается в 2-инкубатор до получения конечных результатов реакции. Таким образом, применение ограничительного приспособления при работе с планшетой для диагностических исследований способствует исключению технических погрешностей повреждение интактного клеточного монослоя, неточность дозирования вирусного материала.//.-.//13- - Дата доступа 28.05.2009. 2. Дигитал. Руководство по эксплуатации восьмиканальной пипетки переменного объема. - Спб Термо Фишер Сайентифик, 2008. - 8 с. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
