Смывной бачок

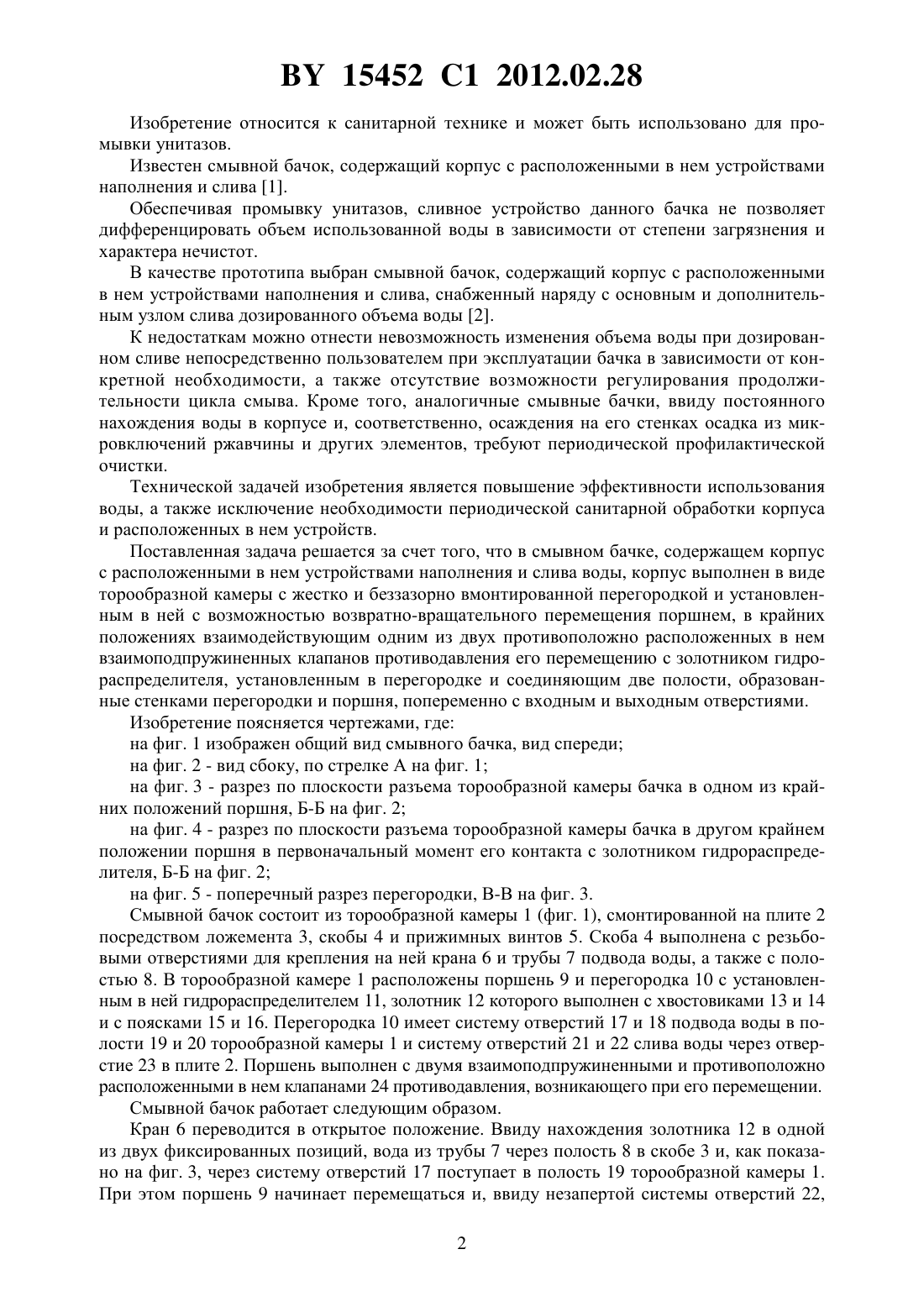

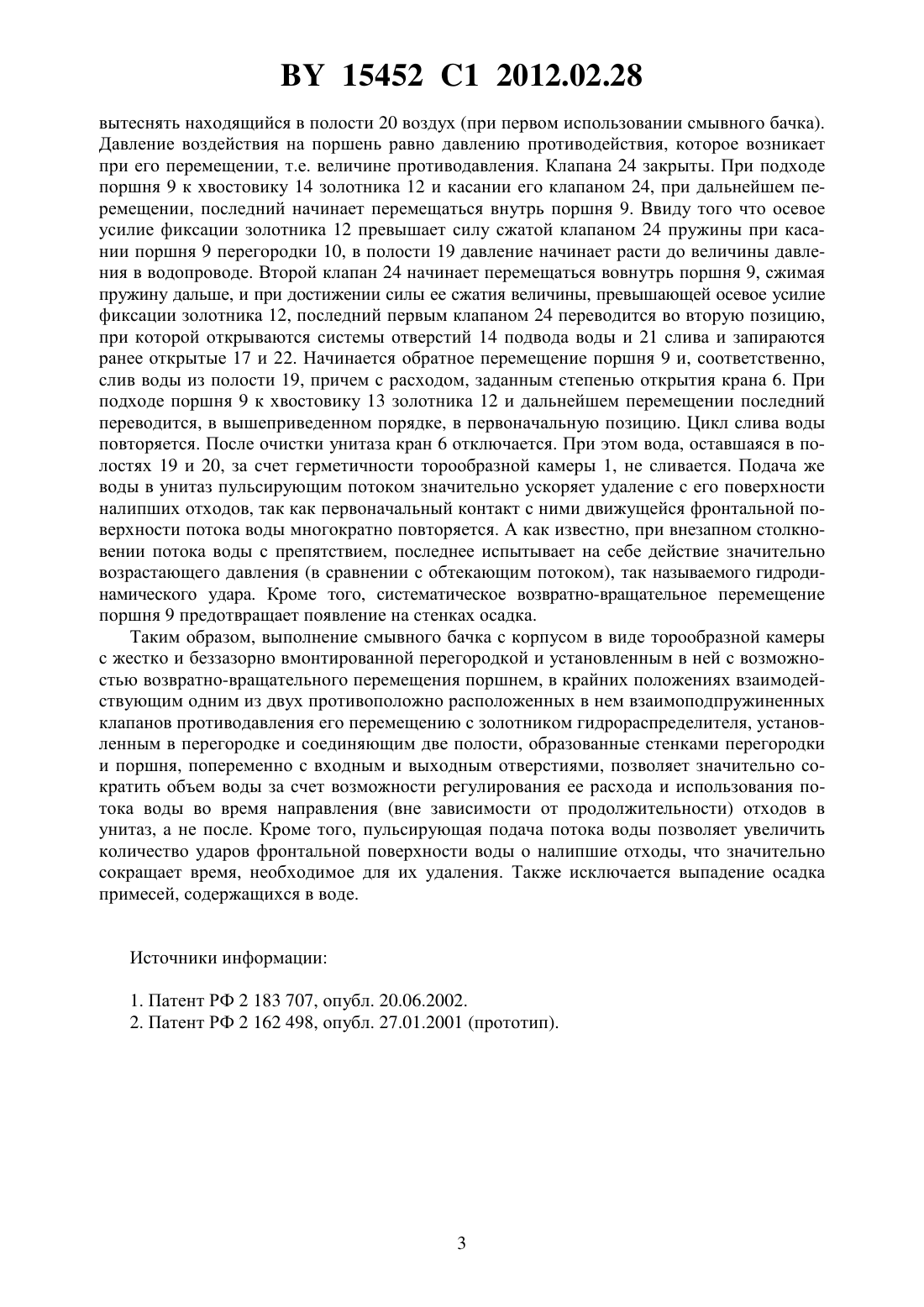

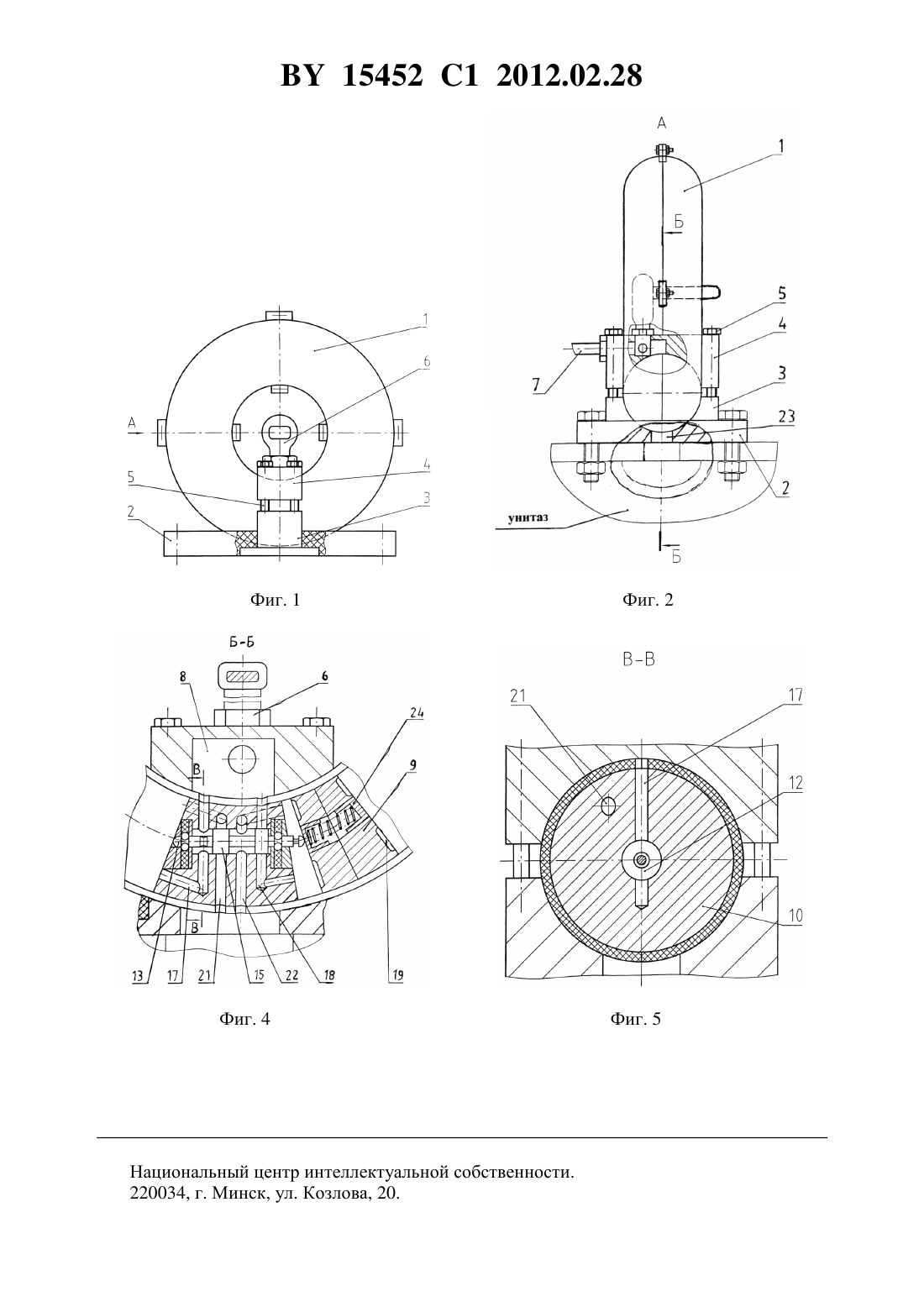

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Будеев Владимир Петрович(72) Автор Будеев Владимир Петрович(73) Патентообладатель Будеев Владимир Петрович(57) Смывной бачок, содержащий корпус с устройствами его наполнения и слива, отличающийся тем, что корпус выполнен в виде торообразной камеры с жестко и беззазорно вмонтированной перегородкой и установленным в ней с возможностью возвратновращательного перемещения поршнем, в крайних положениях взаимодействующим одним из двух противоположно расположенных в нем взаимоподпружиненных клапанов противодавления с золотником гидрораспределителя, установленным в перегородке и соединяющим попеременно с входным и выходным отверстиями две полости торообразной камеры, образованные стенками перегородки и поршня. 15452 1 2012.02.28 Изобретение относится к санитарной технике и может быть использовано для промывки унитазов. Известен смывной бачок, содержащий корпус с расположенными в нем устройствами наполнения и слива 1. Обеспечивая промывку унитазов, сливное устройство данного бачка не позволяет дифференцировать объем использованной воды в зависимости от степени загрязнения и характера нечистот. В качестве прототипа выбран смывной бачок, содержащий корпус с расположенными в нем устройствами наполнения и слива, снабженный наряду с основным и дополнительным узлом слива дозированного объема воды 2. К недостаткам можно отнести невозможность изменения объема воды при дозированном сливе непосредственно пользователем при эксплуатации бачка в зависимости от конкретной необходимости, а также отсутствие возможности регулирования продолжительности цикла смыва. Кроме того, аналогичные смывные бачки, ввиду постоянного нахождения воды в корпусе и, соответственно, осаждения на его стенках осадка из микровключений ржавчины и других элементов, требуют периодической профилактической очистки. Технической задачей изобретения является повышение эффективности использования воды, а также исключение необходимости периодической санитарной обработки корпуса и расположенных в нем устройств. Поставленная задача решается за счет того, что в смывном бачке, содержащем корпус с расположенными в нем устройствами наполнения и слива воды, корпус выполнен в виде торообразной камеры с жестко и беззазорно вмонтированной перегородкой и установленным в ней с возможностью возвратно-вращательного перемещения поршнем, в крайних положениях взаимодействующим одним из двух противоположно расположенных в нем взаимоподпружиненных клапанов противодавления его перемещению с золотником гидрораспределителя, установленным в перегородке и соединяющим две полости, образованные стенками перегородки и поршня, попеременно с входным и выходным отверстиями. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид смывного бачка, вид спереди на фиг. 2 - вид сбоку, по стрелке А на фиг. 1 на фиг. 3 - разрез по плоскости разъема торообразной камеры бачка в одном из крайних положений поршня, Б-Б на фиг. 2 на фиг. 4 - разрез по плоскости разъема торообразной камеры бачка в другом крайнем положении поршня в первоначальный момент его контакта с золотником гидрораспределителя, Б-Б на фиг. 2 на фиг. 5 - поперечный разрез перегородки, В-В на фиг. 3. Смывной бачок состоит из торообразной камеры 1 (фиг. 1), смонтированной на плите 2 посредством ложемента 3, скобы 4 и прижимных винтов 5. Скоба 4 выполнена с резьбовыми отверстиями для крепления на ней крана 6 и трубы 7 подвода воды, а также с полостью 8. В торообразной камере 1 расположены поршень 9 и перегородка 10 с установленным в ней гидрораспределителем 11, золотник 12 которого выполнен с хвостовиками 13 и 14 и с поясками 15 и 16. Перегородка 10 имеет систему отверстий 17 и 18 подвода воды в полости 19 и 20 торообразной камеры 1 и систему отверстий 21 и 22 слива воды через отверстие 23 в плите 2. Поршень выполнен с двумя взаимоподпружиненными и противоположно расположенными в нем клапанами 24 противодавления, возникающего при его перемещении. Смывной бачок работает следующим образом. Кран 6 переводится в открытое положение. Ввиду нахождения золотника 12 в одной из двух фиксированных позиций, вода из трубы 7 через полость 8 в скобе 3 и, как показано на фиг. 3, через систему отверстий 17 поступает в полость 19 торообразной камеры 1. При этом поршень 9 начинает перемещаться и, ввиду незапертой системы отверстий 22,2 15452 1 2012.02.28 вытеснять находящийся в полости 20 воздух (при первом использовании смывного бачка). Давление воздействия на поршень равно давлению противодействия, которое возникает при его перемещении, т.е. величине противодавления. Клапана 24 закрыты. При подходе поршня 9 к хвостовику 14 золотника 12 и касании его клапаном 24, при дальнейшем перемещении, последний начинает перемещаться внутрь поршня 9. Ввиду того что осевое усилие фиксации золотника 12 превышает силу сжатой клапаном 24 пружины при касании поршня 9 перегородки 10, в полости 19 давление начинает расти до величины давления в водопроводе. Второй клапан 24 начинает перемещаться вовнутрь поршня 9, сжимая пружину дальше, и при достижении силы ее сжатия величины, превышающей осевое усилие фиксации золотника 12, последний первым клапаном 24 переводится во вторую позицию,при которой открываются системы отверстий 14 подвода воды и 21 слива и запираются ранее открытые 17 и 22. Начинается обратное перемещение поршня 9 и, соответственно,слив воды из полости 19, причем с расходом, заданным степенью открытия крана 6. При подходе поршня 9 к хвостовику 13 золотника 12 и дальнейшем перемещении последний переводится, в вышеприведенном порядке, в первоначальную позицию. Цикл слива воды повторяется. После очистки унитаза кран 6 отключается. При этом вода, оставшаяся в полостях 19 и 20, за счет герметичности торообразной камеры 1, не сливается. Подача же воды в унитаз пульсирующим потоком значительно ускоряет удаление с его поверхности налипших отходов, так как первоначальный контакт с ними движущейся фронтальной поверхности потока воды многократно повторяется. А как известно, при внезапном столкновении потока воды с препятствием, последнее испытывает на себе действие значительно возрастающего давления (в сравнении с обтекающим потоком), так называемого гидродинамического удара. Кроме того, систематическое возвратно-вращательное перемещение поршня 9 предотвращает появление на стенках осадка. Таким образом, выполнение смывного бачка с корпусом в виде торообразной камеры с жестко и беззазорно вмонтированной перегородкой и установленным в ней с возможностью возвратно-вращательного перемещения поршнем, в крайних положениях взаимодействующим одним из двух противоположно расположенных в нем взаимоподпружиненных клапанов противодавления его перемещению с золотником гидрораспределителя, установленным в перегородке и соединяющим две полости, образованные стенками перегородки и поршня, попеременно с входным и выходным отверстиями, позволяет значительно сократить объем воды за счет возможности регулирования ее расхода и использования потока воды во время направления (вне зависимости от продолжительности) отходов в унитаз, а не после. Кроме того, пульсирующая подача потока воды позволяет увеличить количество ударов фронтальной поверхности воды о налипшие отходы, что значительно сокращает время, необходимое для их удаления. Также исключается выпадение осадка примесей, содержащихся в воде. Источники информации 1. Патент РФ 2 183 707, опубл. 20.06.2002. 2. Патент РФ 2 162 498, опубл. 27.01.2001 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
