Электростатический очиститель для жидкостей и/или газов

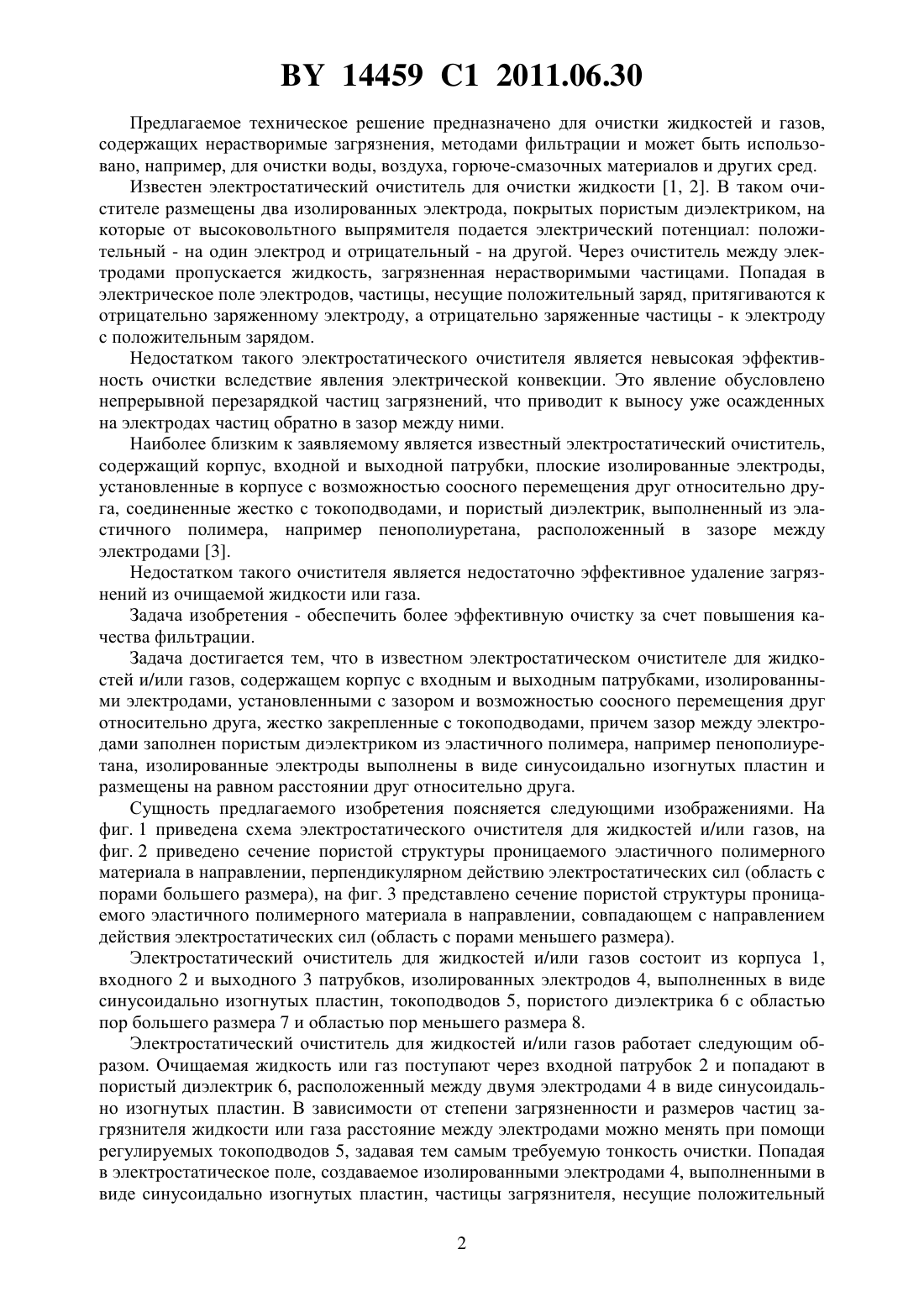

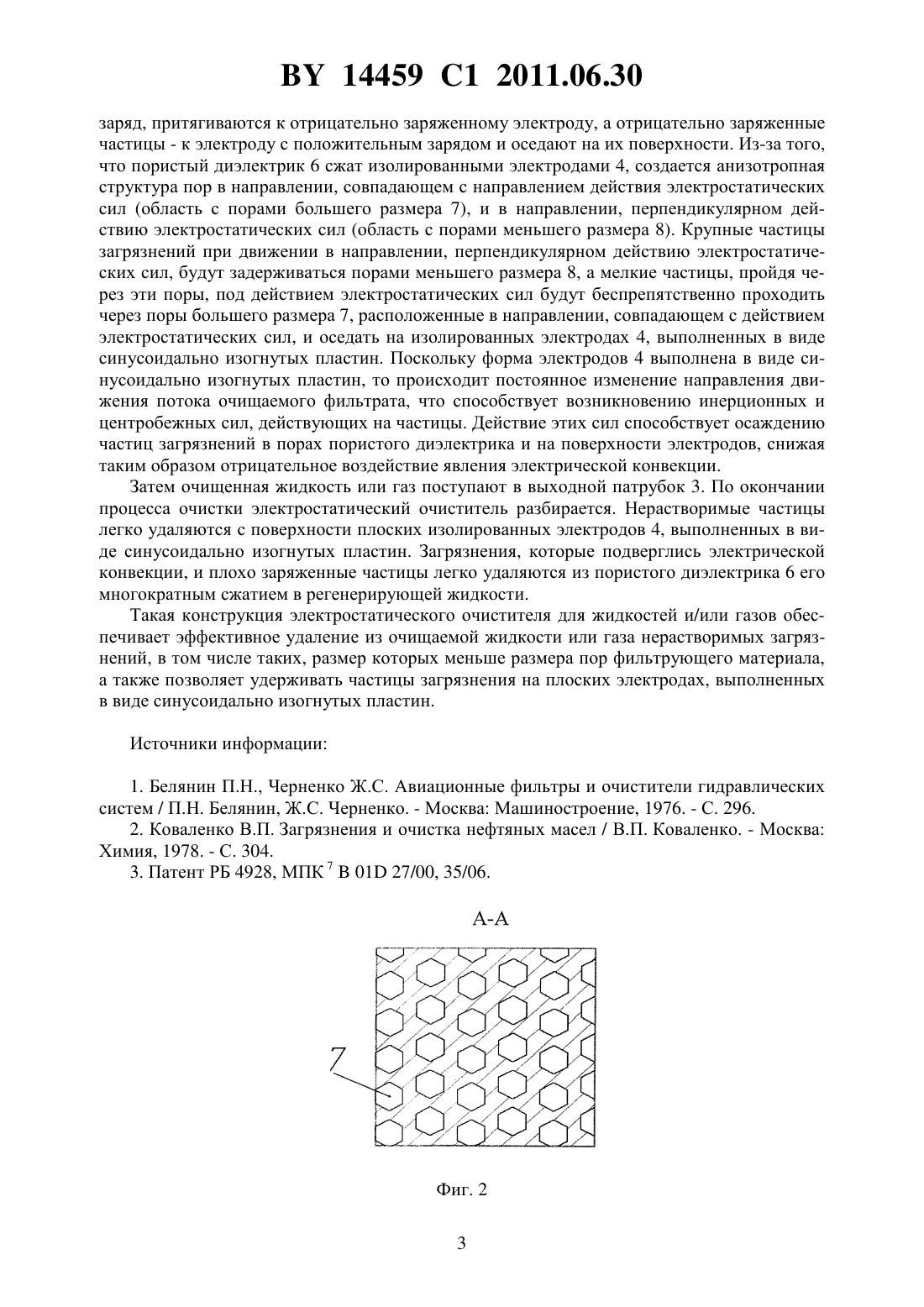

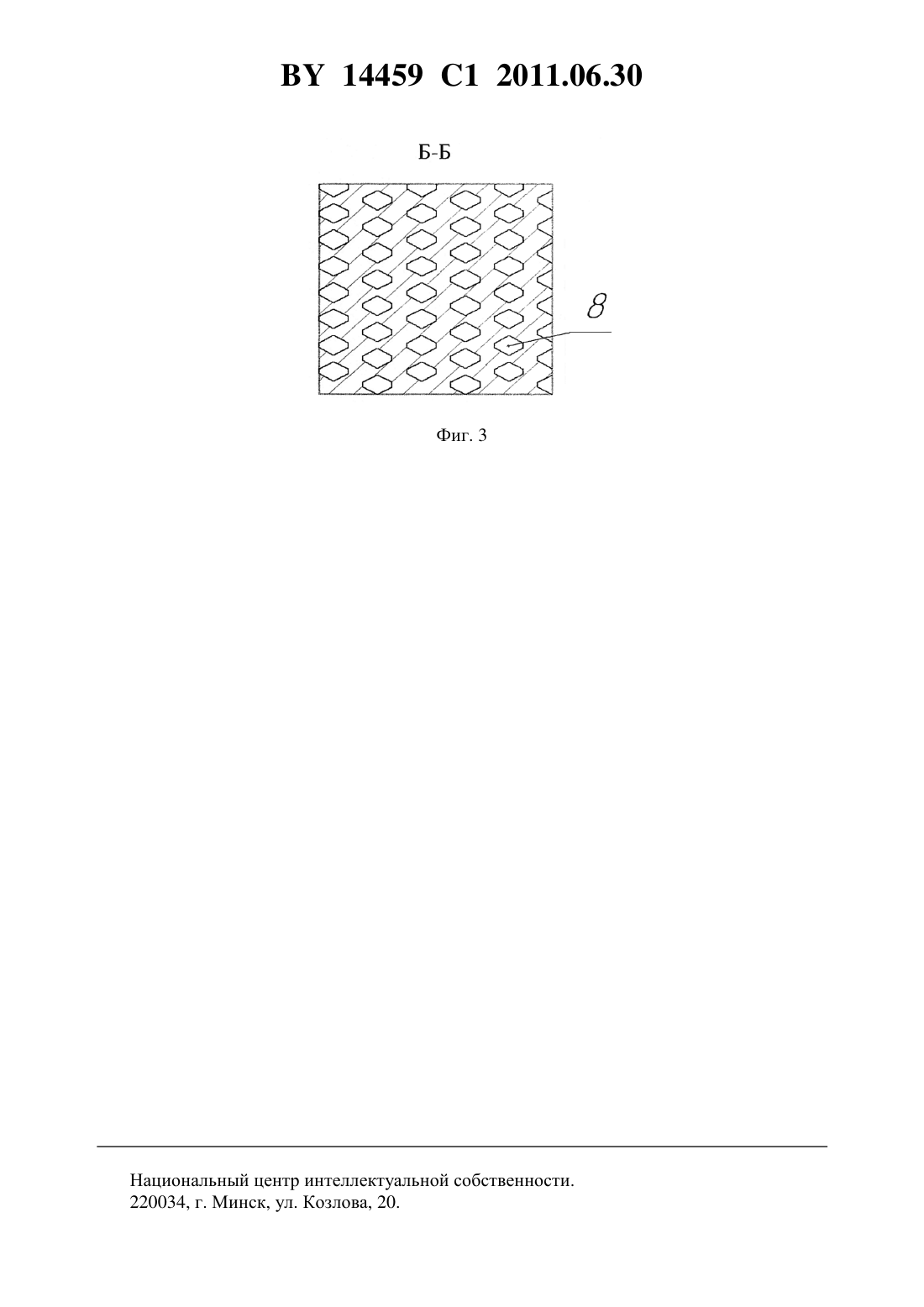

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОСТАТИЧЕСКИЙ ОЧИСТИТЕЛЬ ДЛЯ ЖИДКОСТЕЙ И/ИЛИ ГАЗОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Кусин Руслан Анатольевич Кривальцевич Дмитрий Иосифович Петрикевич Михаил Евгеньевич Закревский Игорь Владимирович Корнеева Валерия Константиновна Чугаев Павел Сергеевич Лисай Николай Константинович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Электростатический очиститель для жидкостей и/или газов, содержащий корпус с входным и выходным патрубками, изолированными электродами, установленными с зазором и возможностью соосного перемещения друг относительно друга, жестко закрепленными с токоподводами, причем зазор между электродами заполнен пористым диэлектриком из эластичного полимера, например пенополиуретана, отличающийся тем, что изолированные электроды выполнены в виде синусоидально изогнутых пластин и размещены на равном расстоянии друг относительно друга. 14459 1 2011.06.30 Предлагаемое техническое решение предназначено для очистки жидкостей и газов,содержащих нерастворимые загрязнения, методами фильтрации и может быть использовано, например, для очистки воды, воздуха, горюче-смазочных материалов и других сред. Известен электростатический очиститель для очистки жидкости 1, 2. В таком очистителе размещены два изолированных электрода, покрытых пористым диэлектриком, на которые от высоковольтного выпрямителя подается электрический потенциал положительный - на один электрод и отрицательный - на другой. Через очиститель между электродами пропускается жидкость, загрязненная нерастворимыми частицами. Попадая в электрическое поле электродов, частицы, несущие положительный заряд, притягиваются к отрицательно заряженному электроду, а отрицательно заряженные частицы - к электроду с положительным зарядом. Недостатком такого электростатического очистителя является невысокая эффективность очистки вследствие явления электрической конвекции. Это явление обусловлено непрерывной перезарядкой частиц загрязнений, что приводит к выносу уже осажденных на электродах частиц обратно в зазор между ними. Наиболее близким к заявляемому является известный электростатический очиститель,содержащий корпус, входной и выходной патрубки, плоские изолированные электроды,установленные в корпусе с возможностью соосного перемещения друг относительно друга, соединенные жестко с токоподводами, и пористый диэлектрик, выполненный из эластичного полимера, например пенополиуретана, расположенный в зазоре между электродами 3. Недостатком такого очистителя является недостаточно эффективное удаление загрязнений из очищаемой жидкости или газа. Задача изобретения - обеспечить более эффективную очистку за счет повышения качества фильтрации. Задача достигается тем, что в известном электростатическом очистителе для жидкостей и/или газов, содержащем корпус с входным и выходным патрубками, изолированными электродами, установленными с зазором и возможностью соосного перемещения друг относительно друга, жестко закрепленные с токоподводами, причем зазор между электродами заполнен пористым диэлектриком из эластичного полимера, например пенополиуретана, изолированные электроды выполнены в виде синусоидально изогнутых пластин и размещены на равном расстоянии друг относительно друга. Сущность предлагаемого изобретения поясняется следующими изображениями. На фиг. 1 приведена схема электростатического очистителя для жидкостей и/или газов, на фиг. 2 приведено сечение пористой структуры проницаемого эластичного полимерного материала в направлении, перпендикулярном действию электростатических сил (область с порами большего размера), на фиг. 3 представлено сечение пористой структуры проницаемого эластичного полимерного материала в направлении, совпадающем с направлением действия электростатических сил (область с порами меньшего размера). Электростатический очиститель для жидкостей и/или газов состоит из корпуса 1,входного 2 и выходного 3 патрубков, изолированных электродов 4, выполненных в виде синусоидально изогнутых пластин, токоподводов 5, пористого диэлектрика 6 с областью пор большего размера 7 и областью пор меньшего размера 8. Электростатический очиститель для жидкостей и/или газов работает следующим образом. Очищаемая жидкость или газ поступают через входной патрубок 2 и попадают в пористый диэлектрик 6, расположенный между двумя электродами 4 в виде синусоидально изогнутых пластин. В зависимости от степени загрязненности и размеров частиц загрязнителя жидкости или газа расстояние между электродами можно менять при помощи регулируемых токоподводов 5, задавая тем самым требуемую тонкость очистки. Попадая в электростатическое поле, создаваемое изолированными электродами 4, выполненными в виде синусоидально изогнутых пластин, частицы загрязнителя, несущие положительный 2 14459 1 2011.06.30 заряд, притягиваются к отрицательно заряженному электроду, а отрицательно заряженные частицы - к электроду с положительным зарядом и оседают на их поверхности. Из-за того,что пористый диэлектрик 6 сжат изолированными электродами 4, создается анизотропная структура пор в направлении, совпадающем с направлением действия электростатических сил (область с порами большего размера 7), и в направлении, перпендикулярном действию электростатических сил (область с порами меньшего размера 8). Крупные частицы загрязнений при движении в направлении, перпендикулярном действию электростатических сил, будут задерживаться порами меньшего размера 8, а мелкие частицы, пройдя через эти поры, под действием электростатических сил будут беспрепятственно проходить через поры большего размера 7, расположенные в направлении, совпадающем с действием электростатических сил, и оседать на изолированных электродах 4, выполненных в виде синусоидально изогнутых пластин. Поскольку форма электродов 4 выполнена в виде синусоидально изогнутых пластин, то происходит постоянное изменение направления движения потока очищаемого фильтрата, что способствует возникновению инерционных и центробежных сил, действующих на частицы. Действие этих сил способствует осаждению частиц загрязнений в порах пористого диэлектрика и на поверхности электродов, снижая таким образом отрицательное воздействие явления электрической конвекции. Затем очищенная жидкость или газ поступают в выходной патрубок 3. По окончании процесса очистки электростатический очиститель разбирается. Нерастворимые частицы легко удаляются с поверхности плоских изолированных электродов 4, выполненных в виде синусоидально изогнутых пластин. Загрязнения, которые подверглись электрической конвекции, и плохо заряженные частицы легко удаляются из пористого диэлектрика 6 его многократным сжатием в регенерирующей жидкости. Такая конструкция электростатического очистителя для жидкостей и/или газов обеспечивает эффективное удаление из очищаемой жидкости или газа нерастворимых загрязнений, в том числе таких, размер которых меньше размера пор фильтрующего материала,а также позволяет удерживать частицы загрязнения на плоских электродах, выполненных в виде синусоидально изогнутых пластин. Источники информации 1. Белянин П.Н., Черненко Ж.С. Авиационные фильтры и очистители гидравлических систем / П.Н. Белянин, Ж.С. Черненко. - Москва Машиностроение, 1976. - С. 296. 2. Коваленко В.П. Загрязнения и очистка нефтяных масел / В.П. Коваленко. - Москва Химия, 1978. - С. 304. 3. Патент РБ 4928, МПК 701 27/00, 35/06. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
