Электростатический очиститель

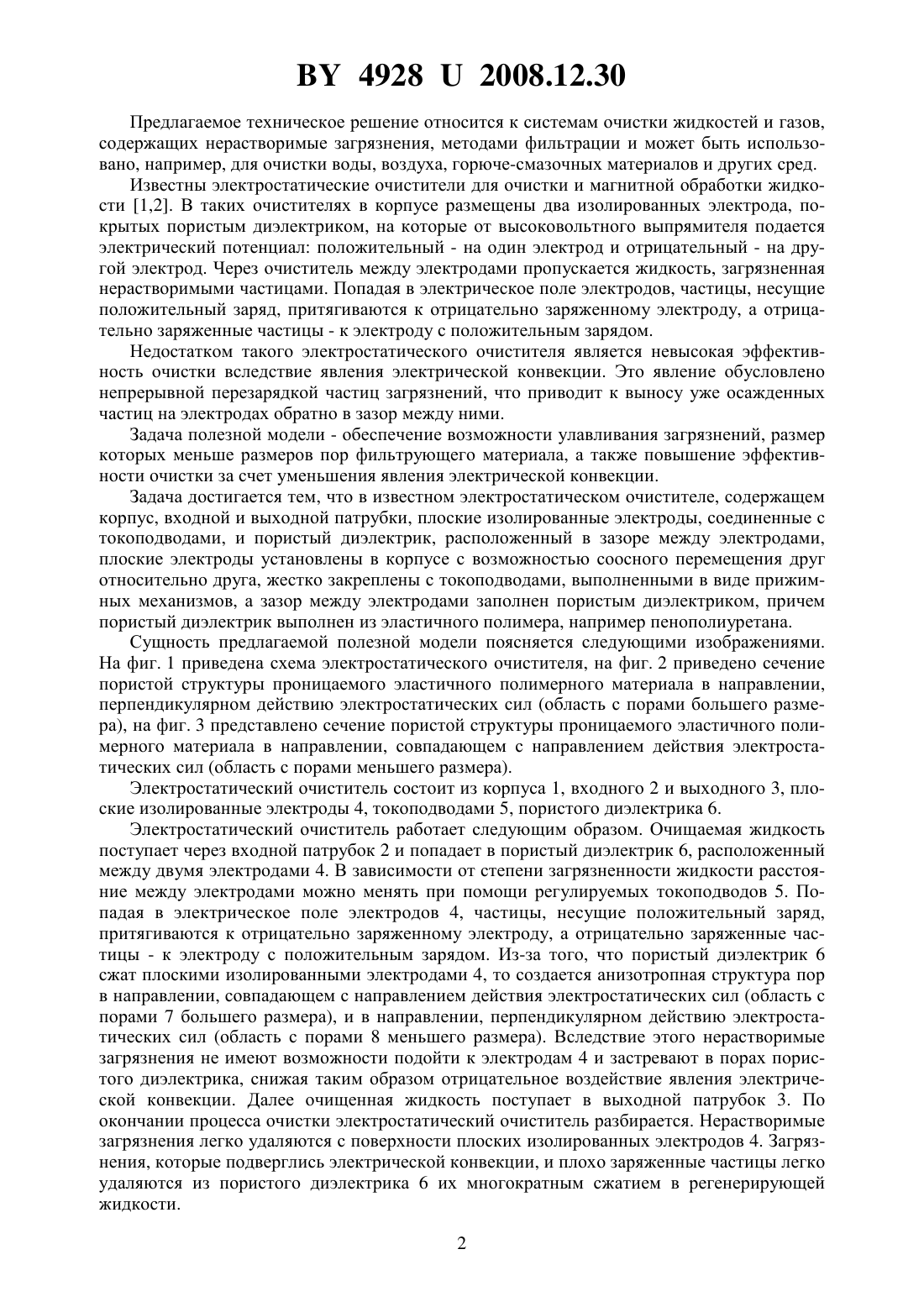

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Кусин Руслан Анатольевич Крутов Анатолий Викторович Петрикевич Михаил Евгеньевич Кривальцевич Дмитрий Иосифович Закревский Игорь Владимирович Маршина Елена Александровна Корнеева Валерия Константиновна Лисай Николай Константинович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Электростатический очиститель, содержащий корпус, входной и выходной патрубки,плоские изолированные электроды, соединенные с токоподводами, и пористый диэлектрик, расположенный в зазоре между электродами, отличающийся тем, что плоские электроды установлены в корпусе с возможностью соосного перемещения друг относительно друга, жестко закреплены с токоподводами, выполненными в виде прижимных механизмов, а зазор между электродами заполнен пористым диэлектриком, причем пористый диэлектрик выполнен из эластичного полимера, например пенополиуретана. 49282008.12.30 Предлагаемое техническое решение относится к системам очистки жидкостей и газов,содержащих нерастворимые загрязнения, методами фильтрации и может быть использовано, например, для очистки воды, воздуха, горюче-смазочных материалов и других сред. Известны электростатические очистители для очистки и магнитной обработки жидкости 1,2. В таких очистителях в корпусе размещены два изолированных электрода, покрытых пористым диэлектриком, на которые от высоковольтного выпрямителя подается электрический потенциал положительный - на один электрод и отрицательный - на другой электрод. Через очиститель между электродами пропускается жидкость, загрязненная нерастворимыми частицами. Попадая в электрическое поле электродов, частицы, несущие положительный заряд, притягиваются к отрицательно заряженному электроду, а отрицательно заряженные частицы - к электроду с положительным зарядом. Недостатком такого электростатического очистителя является невысокая эффективность очистки вследствие явления электрической конвекции. Это явление обусловлено непрерывной перезарядкой частиц загрязнений, что приводит к выносу уже осажденных частиц на электродах обратно в зазор между ними. Задача полезной модели - обеспечение возможности улавливания загрязнений, размер которых меньше размеров пор фильтрующего материала, а также повышение эффективности очистки за счет уменьшения явления электрической конвекции. Задача достигается тем, что в известном электростатическом очистителе, содержащем корпус, входной и выходной патрубки, плоские изолированные электроды, соединенные с токоподводами, и пористый диэлектрик, расположенный в зазоре между электродами,плоские электроды установлены в корпусе с возможностью соосного перемещения друг относительно друга, жестко закреплены с токоподводами, выполненными в виде прижимных механизмов, а зазор между электродами заполнен пористым диэлектриком, причем пористый диэлектрик выполнен из эластичного полимера, например пенополиуретана. Сущность предлагаемой полезной модели поясняется следующими изображениями. На фиг. 1 приведена схема электростатического очистителя, на фиг. 2 приведено сечение пористой структуры проницаемого эластичного полимерного материала в направлении,перпендикулярном действию электростатических сил (область с порами большего размера), на фиг. 3 представлено сечение пористой структуры проницаемого эластичного полимерного материала в направлении, совпадающем с направлением действия электростатических сил (область с порами меньшего размера). Электростатический очиститель состоит из корпуса 1, входного 2 и выходного 3, плоские изолированные электроды 4, токоподводами 5, пористого диэлектрика 6. Электростатический очиститель работает следующим образом. Очищаемая жидкость поступает через входной патрубок 2 и попадает в пористый диэлектрик 6, расположенный между двумя электродами 4. В зависимости от степени загрязненности жидкости расстояние между электродами можно менять при помощи регулируемых токоподводов 5. Попадая в электрическое поле электродов 4, частицы, несущие положительный заряд,притягиваются к отрицательно заряженному электроду, а отрицательно заряженные частицы - к электроду с положительным зарядом. Из-за того, что пористый диэлектрик 6 сжат плоскими изолированными электродами 4, то создается анизотропная структура пор в направлении, совпадающем с направлением действия электростатических сил (область с порами 7 большего размера), и в направлении, перпендикулярном действию электростатических сил (область с порами 8 меньшего размера). Вследствие этого нерастворимые загрязнения не имеют возможности подойти к электродам 4 и застревают в порах пористого диэлектрика, снижая таким образом отрицательное воздействие явления электрической конвекции. Далее очищенная жидкость поступает в выходной патрубок 3. По окончании процесса очистки электростатический очиститель разбирается. Нерастворимые загрязнения легко удаляются с поверхности плоских изолированных электродов 4. Загрязнения, которые подверглись электрической конвекции, и плохо заряженные частицы легко удаляются из пористого диэлектрика 6 их многократным сжатием в регенерирующей жидкости. 2 49282008.12.30 Такая конструкция электростатического очистителя обеспечивает эффективное удаление из очищаемой жидкости нерастворимых загрязнений, в том числе размер которых меньше размера пор фильтрующего материала, а также снижает отрицательное воздействие явления электрической конвекции на эффективность очистки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
