Устройство для уборки овощей

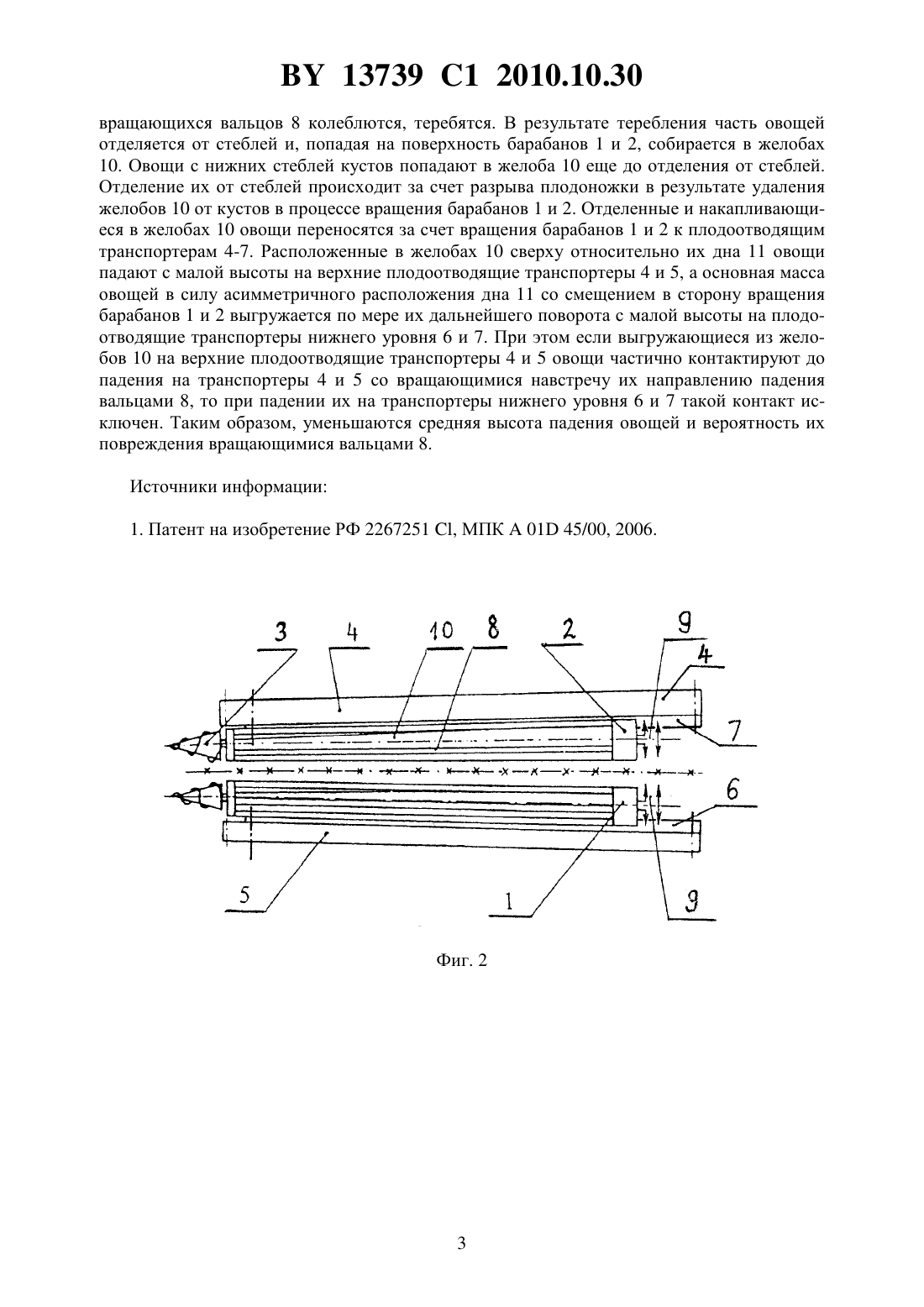

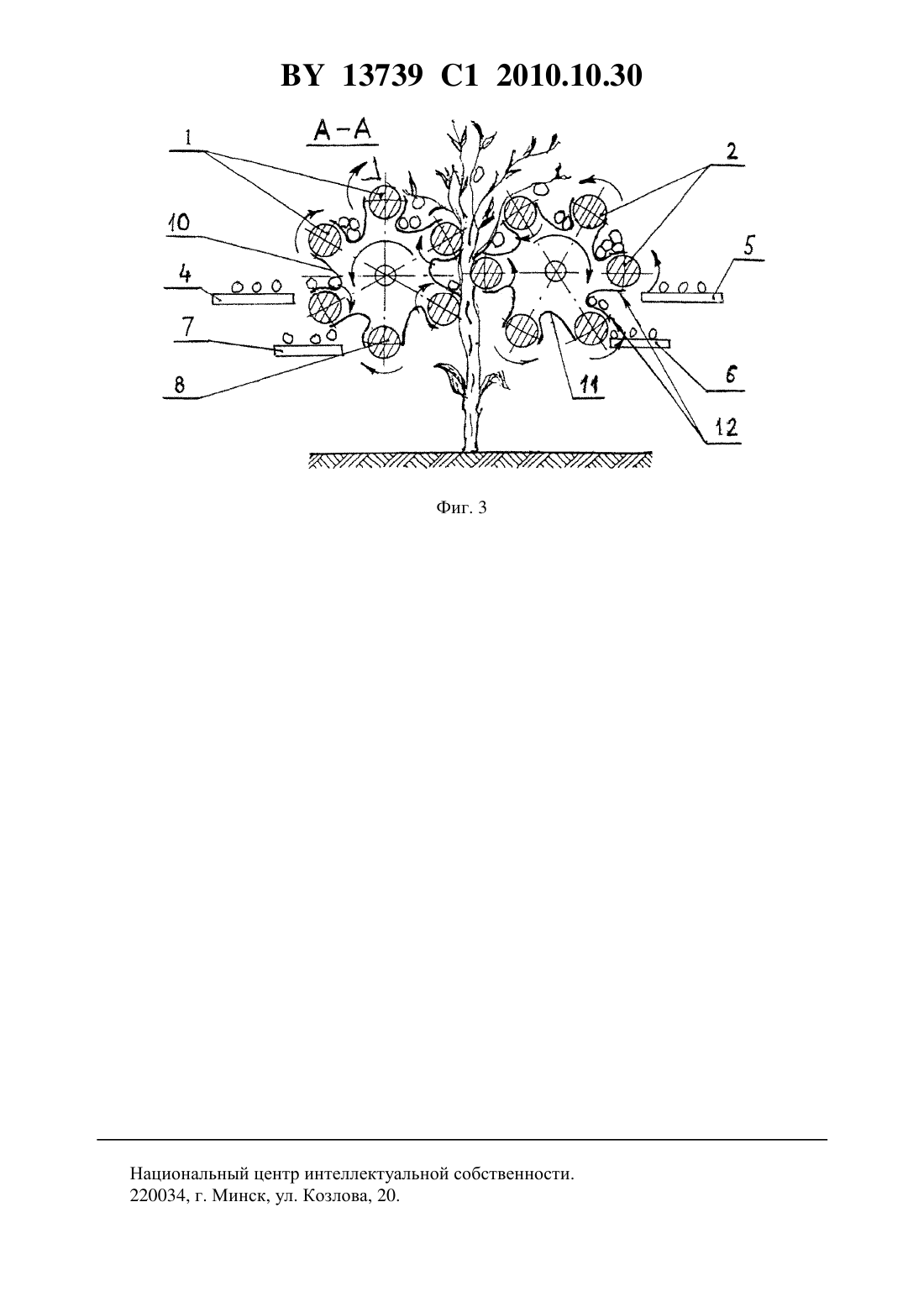

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УБОРКИ ОВОЩЕЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для уборки овощей, содержащее установленные с зазором с возможностью вращения навстречу друг другу два барабана, состоящие из вальцов, со стеблеподъемниками, расположенными в передней части барабанов, причем между вальцами барабанов по всей длине установлены желоба, при этом края желобов отогнуты к вальцам,а по обе стороны барабанов расположены плодоотводящие транспортеры, отличающееся тем, что дно каждого желоба выполнено асимметричным со смещением в сторону вращения барабанов, а плодоотводящие транспортеры выполнены с каждой стороны барабанов в виде двух транспортеров, верхнего и нижнего, причем нижние транспортеры смещены относительно верхних к центру устройства. 13739 1 2010.10.30 Изобретение относится к области сельского хозяйства, в частности к устройствам для уборки овощей пасленовых культур, таких как томаты, сладкий перец и баклажаны. Известно 1 устройство для уборки овощей, содержащее установленные с зазором с возможностью вращения в своей нижней части навстречу друг другу два барабана, состоящие из вальцов, со стеблеподъемниками, расположенными в передней части барабанов,причем между вальцами барабанов по всей длине установлены желоба, расположеные дном к центрам барабанов, при этом края желобов отогнуты к вальцам, а по обе стороны барабанов расположены плодоотводящие транспортеры. Во время работы такого устройства значительная часть овощей в разной степени травмируется и повреждается, что существенно ухудшает их товарный вид и снижает время хранения. Это вызвано тем, что при выгрузке расположенные в желобе сверху относительно его дна овощи падают с большой высоты, которая необходима для полного опорожнения желоба на транспортер. При этом в начальный период выгрузки часть овощей попадает до падения на транспортер на вращающиеся навстречу их направления падения вальцы, что в значительной степени увеличивает количество повреждаемых овощей. Задача, которую решает изобретение, заключается в снижении степени повреждаемости овощей. Поставленная задача решается с помощью устройства для уборки овощей, содержащего установленные с зазором с возможностью вращения навстречу друг другу два барабана,состоящие из вальцов, со стеблеподъемниками, расположенными в передней части барабанов, причем между вальцами барабанов по всей длине установлены желоба, при этом края желобов отогнуты к вальцам, а по обе стороны барабанов расположены плодоотводящие транспортеры, где дно каждого желоба выполнено асимметричным со смещением в сторону вращения барабанов, а плодоотводящие транспортеры выполнены с каждой стороны барабанов в виде двух транспортеров, верхнего и нижнего, причем нижние транспортеры смещены относительно верхних к центру устройства. Техническим результатом при использовании изобретения является снижение степени повреждаемости овощей вследствие уменьшения средней высоты их падения на плодоотводящие транспортеры разных уровней и вероятности встречи падающих овощей с вращающейся поверхностью вальцов. На фиг. 1 изображено устройство для уборки овощей, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - то же, сечение - на фиг. 1. Устройство для уборки овощей содержит установленные с зазором два одинаковых барабана 1 и 2. В передней части барабанов 1 и 2 установлены стеблеподъемники 3,например, конусные со шнековой навивкой и приводом во вращение от барабанов 1 и 2. По обеим сторонам барабанов расположены верхние 4 и 5 и нижние 6 и 7 плодоотводящие транспортеры, причем транспортеры нижнего уровня смещены относительно верхних к центру устройства. Барабаны 1 и 2 состоят из вальцов 8. Барабаны 1 и 2, а также вальцы 8 вращаются приводом 9 по направлениям, указанным стрелками на фиг. 3, причем барабаны 1 и 2 в своей нижней части вращаются навстречу друг другу. Между вальцами 8 барабанов 1 и 2 по всей их длине установлены желоба 10 так, что их дно 11 обращено к центрам барабанов, причем оно выполнено асимметричным со смещением в сторону вращения барабанов 1 и 2. Края 12 желобов 10 отогнуты к вальцам 8. Устройство навешивается на энергетическое средство (на фигуре не показано), а урожай овощей плодоотводящими транспортерами 4-7 подается в бункер (на фигуре не показан). Устройство для уборки овощей работает следующим образом. В процессе перемещения устройства по убираемому полю стеблеподъемники 3 формируют кусты растений убираемой культуры, поднимая полеглые стебли с овощами, и подают их в зазор между барабанами 1 и 2. Кусты убираемой культуры, находясь в зазоре между перемещающимися вдоль них барабанами 1 и 2, за счет воздействия на стебли 2 13739 1 2010.10.30 вращающихся вальцов 8 колеблются, теребятся. В результате теребления часть овощей отделяется от стеблей и, попадая на поверхность барабанов 1 и 2, собирается в желобах 10. Овощи с нижних стеблей кустов попадают в желоба 10 еще до отделения от стеблей. Отделение их от стеблей происходит за счет разрыва плодоножки в результате удаления желобов 10 от кустов в процессе вращения барабанов 1 и 2. Отделенные и накапливающиеся в желобах 10 овощи переносятся за счет вращения барабанов 1 и 2 к плодоотводящим транспортерам 4-7. Расположенные в желобах 10 сверху относительно их дна 11 овощи падают с малой высоты на верхние плодоотводящие транспортеры 4 и 5, а основная масса овощей в силу асимметричного расположения дна 11 со смещением в сторону вращения барабанов 1 и 2 выгружается по мере их дальнейшего поворота с малой высоты на плодоотводящие транспортеры нижнего уровня 6 и 7. При этом если выгружающиеся из желобов 10 на верхние плодоотводящие транспортеры 4 и 5 овощи частично контактируют до падения на транспортеры 4 и 5 со вращающимися навстречу их направлению падения вальцами 8, то при падении их на транспортеры нижнего уровня 6 и 7 такой контакт исключен. Таким образом, уменьшаются средняя высота падения овощей и вероятность их повреждения вращающимися вальцами 8. Источники информации 1. Патент на изобретение РФ 2267251 , МПК 01 45/00, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
