Рыхлитель для мелиоративных работ

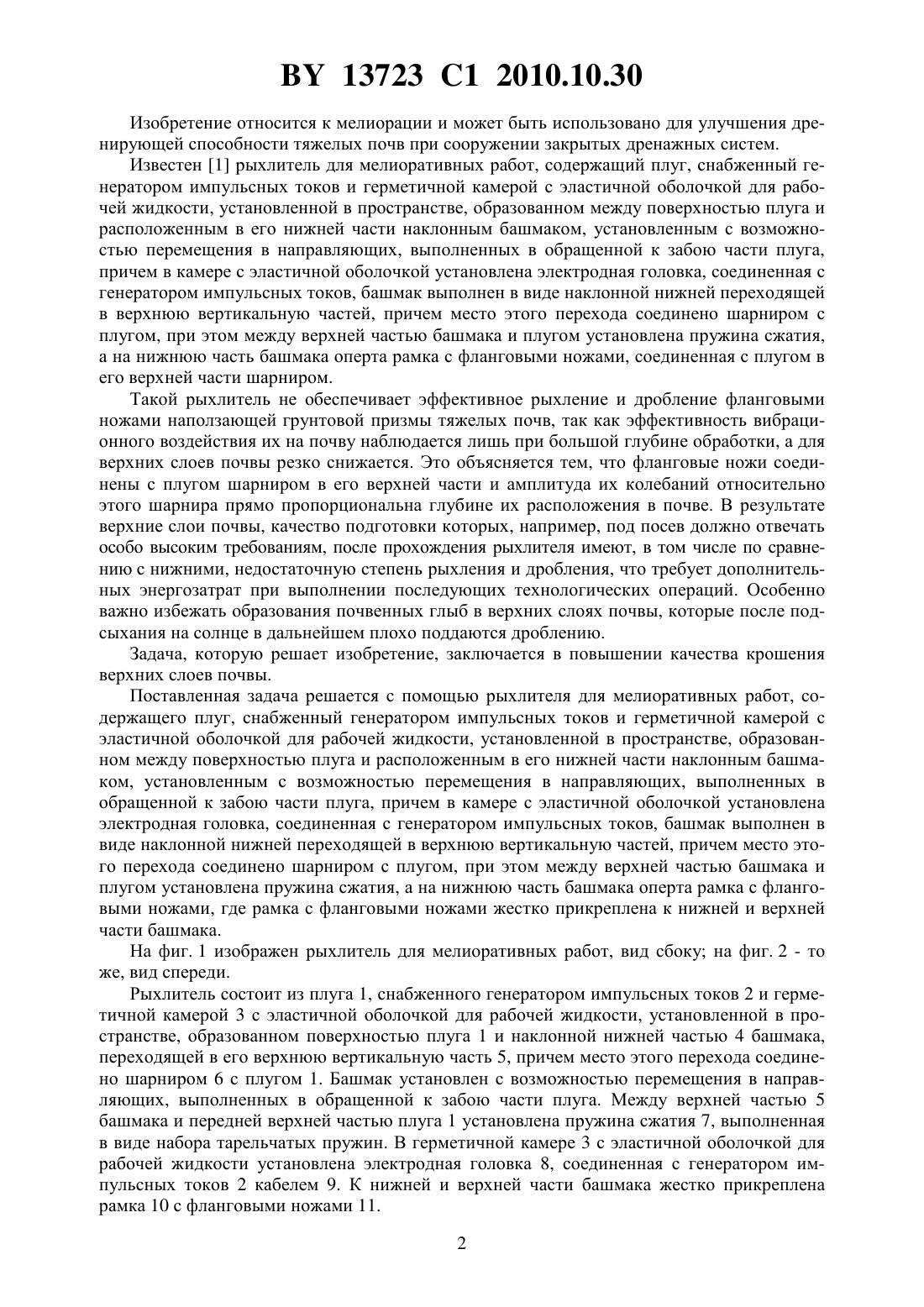

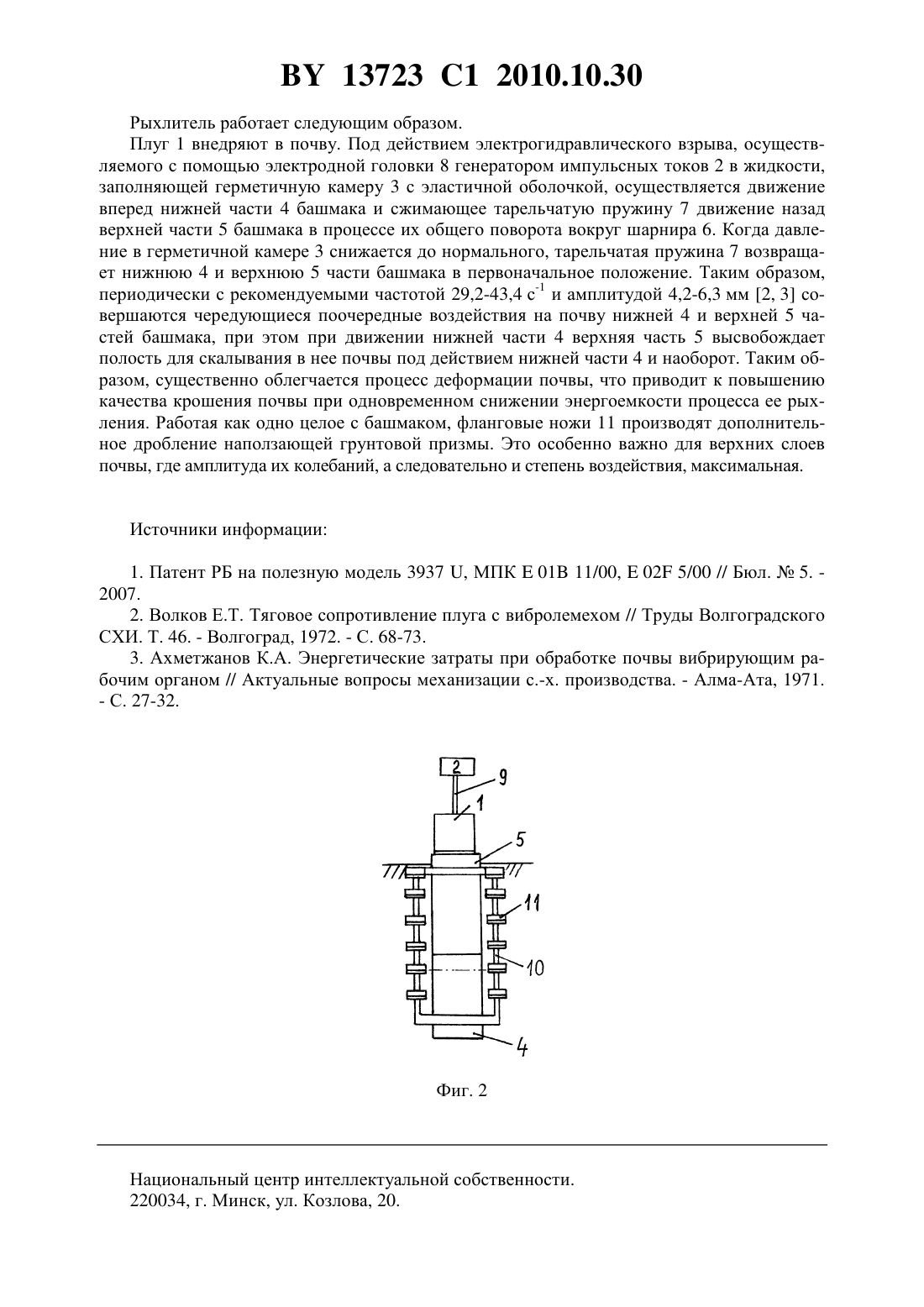

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЫХЛИТЕЛЬ ДЛЯ МЕЛИОРАТИВНЫХ РАБОТ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рыхлитель для мелиоративных работ, содержащий плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости,установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга, причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия, а на нижнюю часть башмака оперта рамка с фланговыми ножами, отличающийся тем, что рамка с фланговыми ножами жестко прикреплена к нижней и верхней части башмака. 13723 1 2010.10.30 Изобретение относится к мелиорации и может быть использовано для улучшения дренирующей способности тяжелых почв при сооружении закрытых дренажных систем. Известен 1 рыхлитель для мелиоративных работ, содержащий плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга,причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия,а на нижнюю часть башмака оперта рамка с фланговыми ножами, соединенная с плугом в его верхней части шарниром. Такой рыхлитель не обеспечивает эффективное рыхление и дробление фланговыми ножами наползающей грунтовой призмы тяжелых почв, так как эффективность вибрационного воздействия их на почву наблюдается лишь при большой глубине обработки, а для верхних слоев почвы резко снижается. Это объясняется тем, что фланговые ножи соединены с плугом шарниром в его верхней части и амплитуда их колебаний относительно этого шарнира прямо пропорциональна глубине их расположения в почве. В результате верхние слои почвы, качество подготовки которых, например, под посев должно отвечать особо высоким требованиям, после прохождения рыхлителя имеют, в том числе по сравнению с нижними, недостаточную степень рыхления и дробления, что требует дополнительных энергозатрат при выполнении последующих технологических операций. Особенно важно избежать образования почвенных глыб в верхних слоях почвы, которые после подсыхания на солнце в дальнейшем плохо поддаются дроблению. Задача, которую решает изобретение, заключается в повышении качества крошения верхних слоев почвы. Поставленная задача решается с помощью рыхлителя для мелиоративных работ, содержащего плуг, снабженный генератором импульсных токов и герметичной камерой с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном между поверхностью плуга и расположенным в его нижней части наклонным башмаком, установленным с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга, причем в камере с эластичной оболочкой установлена электродная головка, соединенная с генератором импульсных токов, башмак выполнен в виде наклонной нижней переходящей в верхнюю вертикальную частей, причем место этого перехода соединено шарниром с плугом, при этом между верхней частью башмака и плугом установлена пружина сжатия, а на нижнюю часть башмака оперта рамка с фланговыми ножами, где рамка с фланговыми ножами жестко прикреплена к нижней и верхней части башмака. На фиг. 1 изображен рыхлитель для мелиоративных работ, вид сбоку на фиг. 2 - то же, вид спереди. Рыхлитель состоит из плуга 1, снабженного генератором импульсных токов 2 и герметичной камерой 3 с эластичной оболочкой для рабочей жидкости, установленной в пространстве, образованном поверхностью плуга 1 и наклонной нижней частью 4 башмака,переходящей в его верхнюю вертикальную часть 5, причем место этого перехода соединено шарниром 6 с плугом 1. Башмак установлен с возможностью перемещения в направляющих, выполненных в обращенной к забою части плуга. Между верхней частью 5 башмака и передней верхней частью плуга 1 установлена пружина сжатия 7, выполненная в виде набора тарельчатых пружин. В герметичной камере 3 с эластичной оболочкой для рабочей жидкости установлена электродная головка 8, соединенная с генератором импульсных токов 2 кабелем 9. К нижней и верхней части башмака жестко прикреплена рамка 10 с фланговыми ножами 11. 2 13723 1 2010.10.30 Рыхлитель работает следующим образом. Плуг 1 внедряют в почву. Под действием электрогидравлического взрыва, осуществляемого с помощью электродной головки 8 генератором импульсных токов 2 в жидкости,заполняющей герметичную камеру 3 с эластичной оболочкой, осуществляется движение вперед нижней части 4 башмака и сжимающее тарельчатую пружину 7 движение назад верхней части 5 башмака в процессе их общего поворота вокруг шарнира 6. Когда давление в герметичной камере 3 снижается до нормального, тарельчатая пружина 7 возвращает нижнюю 4 и верхнюю 5 части башмака в первоначальное положение. Таким образом,периодически с рекомендуемыми частотой 29,2-43,4 с-1 и амплитудой 4,2-6,3 мм 2, 3 совершаются чередующиеся поочередные воздействия на почву нижней 4 и верхней 5 частей башмака, при этом при движении нижней части 4 верхняя часть 5 высвобождает полость для скалывания в нее почвы под действием нижней части 4 и наоборот. Таким образом, существенно облегчается процесс деформации почвы, что приводит к повышению качества крошения почвы при одновременном снижении энергоемкости процесса ее рыхления. Работая как одно целое с башмаком, фланговые ножи 11 производят дополнительное дробление наползающей грунтовой призмы. Это особенно важно для верхних слоев почвы, где амплитуда их колебаний, а следовательно и степень воздействия, максимальная. Источники информации 1. Патент РБ на полезную модель 3937 , МПК 01 11/00,02 5/00 // Бюл.5. 2007. 2. Волков Е.Т. Тяговое сопротивление плуга с вибролемехом // Труды Волгоградского СХИ. Т. 46. - Волгоград, 1972. - С. 68-73. 3. Ахметжанов К.А. Энергетические затраты при обработке почвы вибрирующим рабочим органом // Актуальные вопросы механизации с.-х. производства. - Алма-Ата, 1971. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
