Погрузчик-транспортировщик рулонов

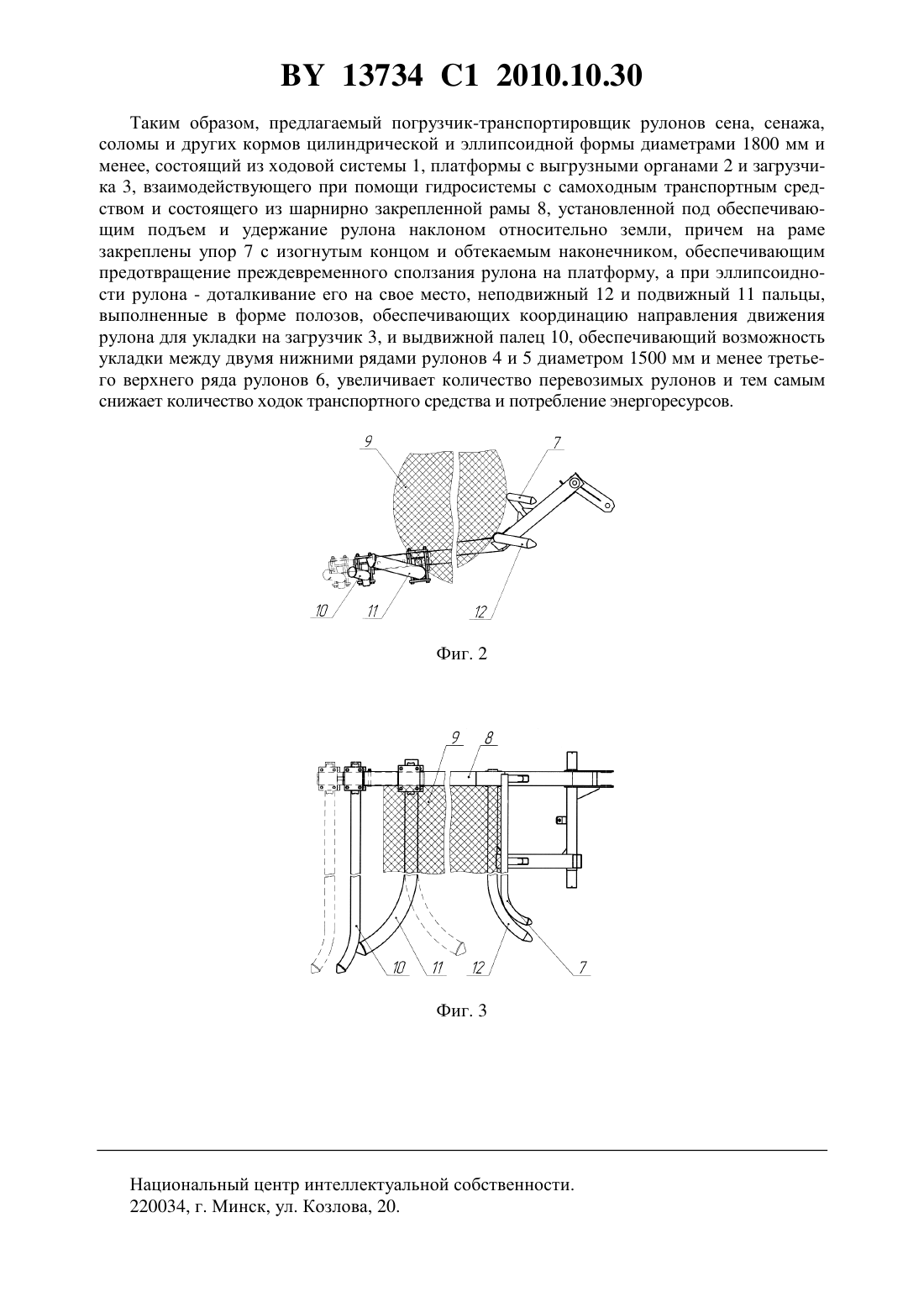

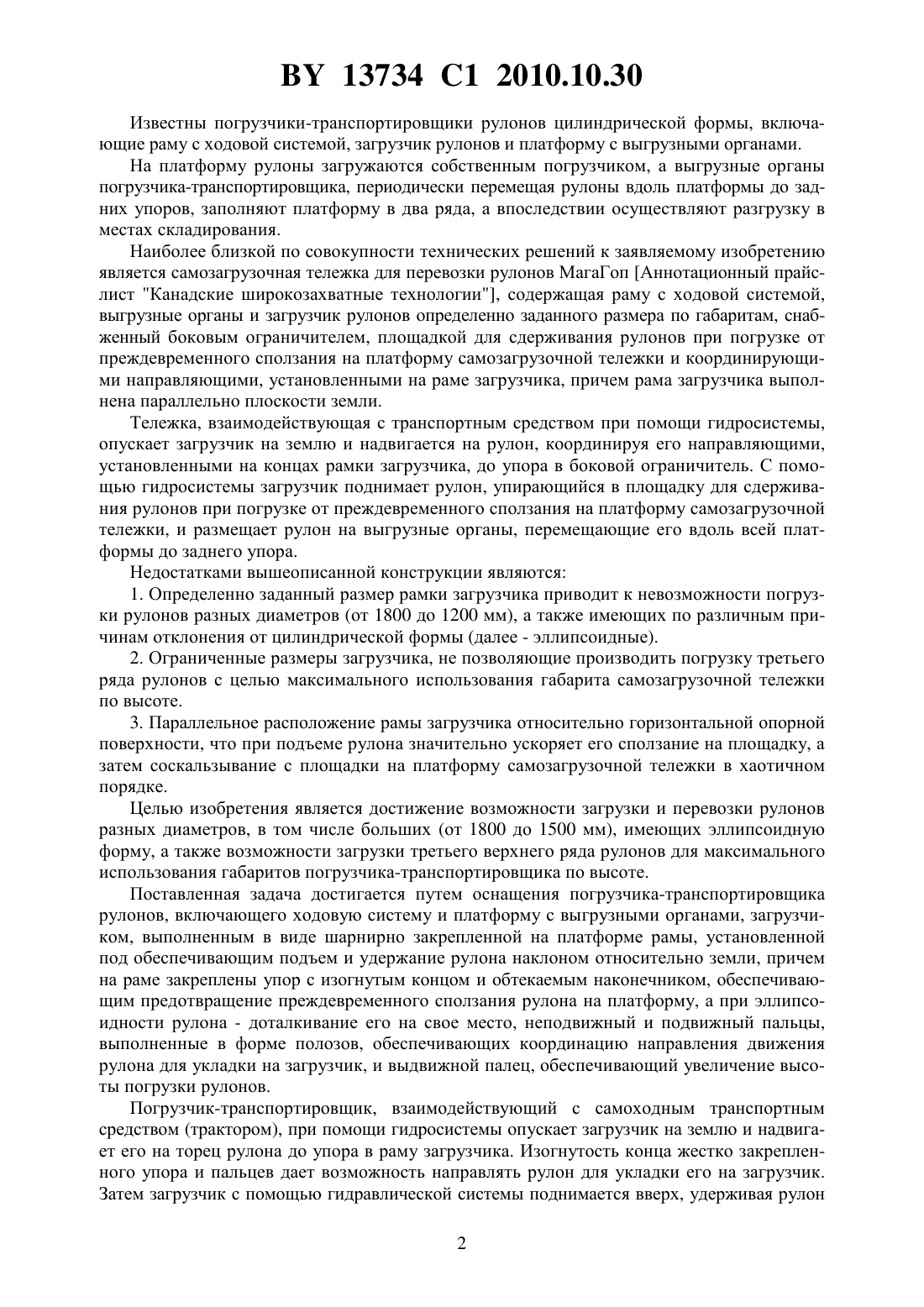

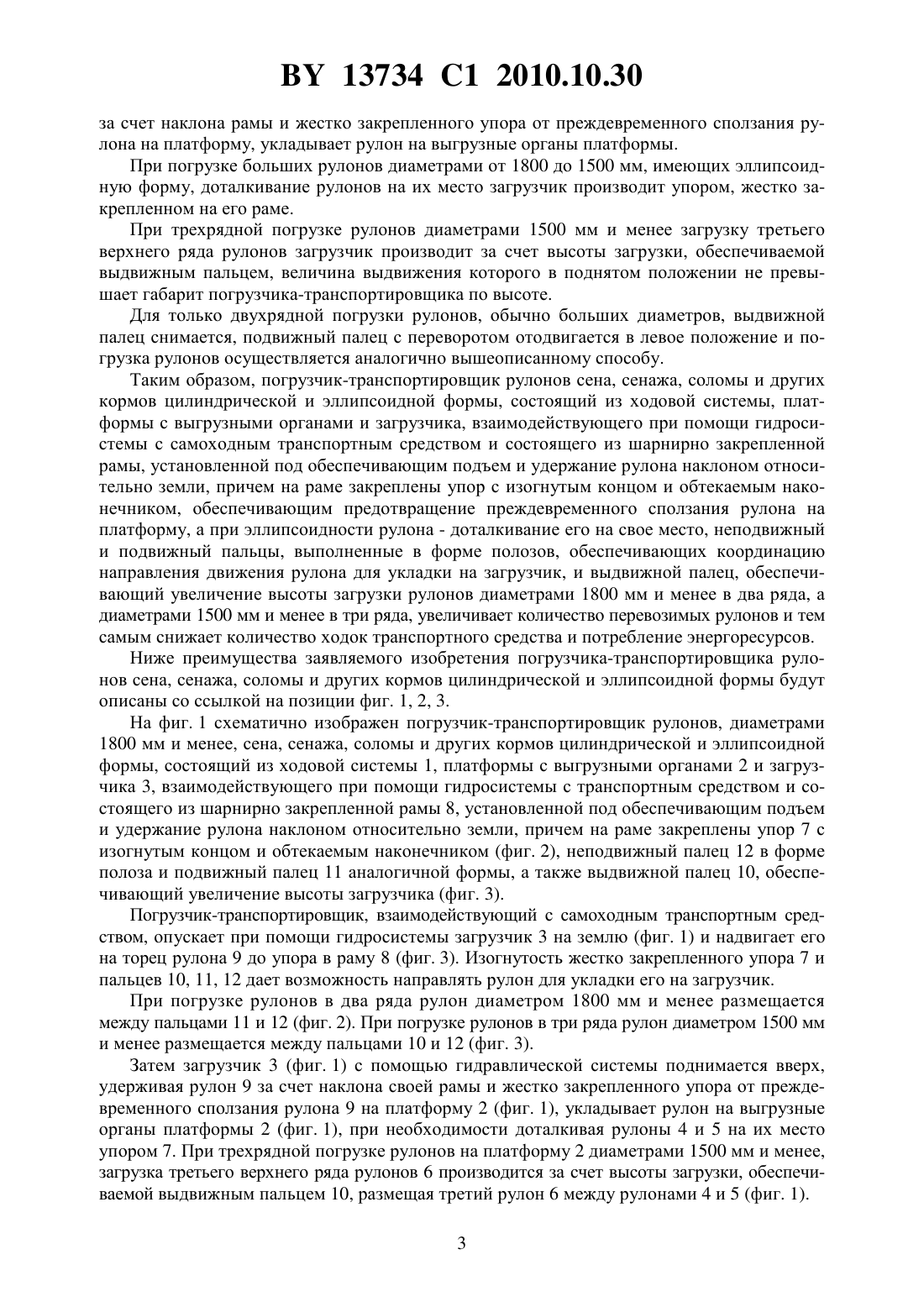

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Бобруйскагромаш(72) Авторы Громов Николай Петрович Пахилко Евгений Поликарпович Пешко Алексей Еремеевич(73) Патентообладатель Открытое акционерное общество Бобруйскагромаш(57) Погрузчик-транспортировщик рулонов, включающий ходовую систему с платформой с выгрузными органами и загрузчиком рулона, отличающийся тем, что загрузчик рулона выполнен в виде шарнирно закрепленной рамы, установленной под обеспечивающим подъем и удержание рулона наклоном относительно земли, причем на раме закреплены упор с изогнутым концом и обтекаемым наконечником, обеспечивающим предотвращение преждевременного сползания рулона на платформу и доталкивание рулонов, неподвижный и подвижный пальцы, выполненные в форме полозов, обеспечивающих координацию направления движения на рулон, и выдвижной палец, обеспечивающий увеличение высоты загрузчика. Фиг. 1 Предлагаемое техническое решение относится к механизации процесса заготовки грубых кормов, в частности к погрузчикам-транспортировщикам, осуществляющим процессы самозагрузки, перевозки и выгрузки цилиндрической формы рулонов, диаметрами от 1800 до 1500 мм и менее, сена, сенажа, силоса, соломы. 13734 1 2010.10.30 Известны погрузчики-транспортировщики рулонов цилиндрической формы, включающие раму с ходовой системой, загрузчик рулонов и платформу с выгрузными органами. На платформу рулоны загружаются собственным погрузчиком, а выгрузные органы погрузчика-транспортировщика, периодически перемещая рулоны вдоль платформы до задних упоров, заполняют платформу в два ряда, а впоследствии осуществляют разгрузку в местах складирования. Наиболее близкой по совокупности технических решений к заявляемому изобретению является самозагрузочная тележка для перевозки рулонов МагаГоп Аннотационный прайслист Канадские широкозахватные технологии, содержащая раму с ходовой системой,выгрузные органы и загрузчик рулонов определенно заданного размера по габаритам, снабженный боковым ограничителем, площадкой для сдерживания рулонов при погрузке от преждевременного сползания на платформу самозагрузочной тележки и координирующими направляющими, установленными на раме загрузчика, причем рама загрузчика выполнена параллельно плоскости земли. Тележка, взаимодействующая с транспортным средством при помощи гидросистемы,опускает загрузчик на землю и надвигается на рулон, координируя его направляющими,установленными на концах рамки загрузчика, до упора в боковой ограничитель. С помощью гидросистемы загрузчик поднимает рулон, упирающийся в площадку для сдерживания рулонов при погрузке от преждевременного сползания на платформу самозагрузочной тележки, и размещает рулон на выгрузные органы, перемещающие его вдоль всей платформы до заднего упора. Недостатками вышеописанной конструкции являются 1. Определенно заданный размер рамки загрузчика приводит к невозможности погрузки рулонов разных диаметров (от 1800 до 1200 мм), а также имеющих по различным причинам отклонения от цилиндрической формы (далее - эллипсоидные). 2. Ограниченные размеры загрузчика, не позволяющие производить погрузку третьего ряда рулонов с целью максимального использования габарита самозагрузочной тележки по высоте. 3. Параллельное расположение рамы загрузчика относительно горизонтальной опорной поверхности, что при подъеме рулона значительно ускоряет его сползание на площадку, а затем соскальзывание с площадки на платформу самозагрузочной тележки в хаотичном порядке. Целью изобретения является достижение возможности загрузки и перевозки рулонов разных диаметров, в том числе больших (от 1800 до 1500 мм), имеющих эллипсоидную форму, а также возможности загрузки третьего верхнего ряда рулонов для максимального использования габаритов погрузчика-транспортировщика по высоте. Поставленная задача достигается путем оснащения погрузчика-транспортировщика рулонов, включающего ходовую систему и платформу с выгрузными органами, загрузчиком, выполненным в виде шарнирно закрепленной на платформе рамы, установленной под обеспечивающим подъем и удержание рулона наклоном относительно земли, причем на раме закреплены упор с изогнутым концом и обтекаемым наконечником, обеспечивающим предотвращение преждевременного сползания рулона на платформу, а при эллипсоидности рулона - доталкивание его на свое место, неподвижный и подвижный пальцы,выполненные в форме полозов, обеспечивающих координацию направления движения рулона для укладки на загрузчик, и выдвижной палец, обеспечивающий увеличение высоты погрузки рулонов. Погрузчик-транспортировщик, взаимодействующий с самоходным транспортным средством (трактором), при помощи гидросистемы опускает загрузчик на землю и надвигает его на торец рулона до упора в раму загрузчика. Изогнутость конца жестко закрепленного упора и пальцев дает возможность направлять рулон для укладки его на загрузчик. Затем загрузчик с помощью гидравлической системы поднимается вверх, удерживая рулон 2 13734 1 2010.10.30 за счет наклона рамы и жестко закрепленного упора от преждевременного сползания рулона на платформу, укладывает рулон на выгрузные органы платформы. При погрузке больших рулонов диаметрами от 1800 до 1500 мм, имеющих эллипсоидную форму, доталкивание рулонов на их место загрузчик производит упором, жестко закрепленном на его раме. При трехрядной погрузке рулонов диаметрами 1500 мм и менее загрузку третьего верхнего ряда рулонов загрузчик производит за счет высоты загрузки, обеспечиваемой выдвижным пальцем, величина выдвижения которого в поднятом положении не превышает габарит погрузчика-транспортировщика по высоте. Для только двухрядной погрузки рулонов, обычно больших диаметров, выдвижной палец снимается, подвижный палец с переворотом отодвигается в левое положение и погрузка рулонов осуществляется аналогично вышеописанному способу. Таким образом, погрузчик-транспортировщик рулонов сена, сенажа, соломы и других кормов цилиндрической и эллипсоидной формы, состоящий из ходовой системы, платформы с выгрузными органами и загрузчика, взаимодействующего при помощи гидросистемы с самоходным транспортным средством и состоящего из шарнирно закрепленной рамы, установленной под обеспечивающим подъем и удержание рулона наклоном относительно земли, причем на раме закреплены упор с изогнутым концом и обтекаемым наконечником, обеспечивающим предотвращение преждевременного сползания рулона на платформу, а при эллипсоидности рулона - доталкивание его на свое место, неподвижный и подвижный пальцы, выполненные в форме полозов, обеспечивающих координацию направления движения рулона для укладки на загрузчик, и выдвижной палец, обеспечивающий увеличение высоты загрузки рулонов диаметрами 1800 мм и менее в два ряда, а диаметрами 1500 мм и менее в три ряда, увеличивает количество перевозимых рулонов и тем самым снижает количество ходок транспортного средства и потребление энергоресурсов. Ниже преимущества заявляемого изобретения погрузчика-транспортировщика рулонов сена, сенажа, соломы и других кормов цилиндрической и эллипсоидной формы будут описаны со ссылкой на позиции фиг. 1, 2, 3. На фиг. 1 схематично изображен погрузчик-транспортировщик рулонов, диаметрами 1800 мм и менее, сена, сенажа, соломы и других кормов цилиндрической и эллипсоидной формы, состоящий из ходовой системы 1, платформы с выгрузными органами 2 и загрузчика 3, взаимодействующего при помощи гидросистемы с транспортным средством и состоящего из шарнирно закрепленной рамы 8, установленной под обеспечивающим подъем и удержание рулона наклоном относительно земли, причем на раме закреплены упор 7 с изогнутым концом и обтекаемым наконечником (фиг. 2), неподвижный палец 12 в форме полоза и подвижный палец 11 аналогичной формы, а также выдвижной палец 10, обеспечивающий увеличение высоты загрузчика (фиг. 3). Погрузчик-транспортировщик, взаимодействующий с самоходным транспортным средством, опускает при помощи гидросистемы загрузчик 3 на землю (фиг. 1) и надвигает его на торец рулона 9 до упора в раму 8 (фиг. 3). Изогнутость жестко закрепленного упора 7 и пальцев 10, 11, 12 дает возможность направлять рулон для укладки его на загрузчик. При погрузке рулонов в два ряда рулон диаметром 1800 мм и менее размещается между пальцами 11 и 12 (фиг. 2). При погрузке рулонов в три ряда рулон диаметром 1500 мм и менее размещается между пальцами 10 и 12 (фиг. 3). Затем загрузчик 3 (фиг. 1) с помощью гидравлической системы поднимается вверх,удерживая рулон 9 за счет наклона своей рамы и жестко закрепленного упора от преждевременного сползания рулона 9 на платформу 2 (фиг. 1), укладывает рулон на выгрузные органы платформы 2 (фиг. 1), при необходимости доталкивая рулоны 4 и 5 на их место упором 7. При трехрядной погрузке рулонов на платформу 2 диаметрами 1500 мм и менее,загрузка третьего верхнего ряда рулонов 6 производится за счет высоты загрузки, обеспечиваемой выдвижным пальцем 10, размещая третий рулон 6 между рулонами 4 и 5 (фиг. 1). 3 13734 1 2010.10.30 Таким образом, предлагаемый погрузчик-транспортировщик рулонов сена, сенажа,соломы и других кормов цилиндрической и эллипсоидной формы диаметрами 1800 мм и менее, состоящий из ходовой системы 1, платформы с выгрузными органами 2 и загрузчика 3, взаимодействующего при помощи гидросистемы с самоходным транспортным средством и состоящего из шарнирно закрепленной рамы 8, установленной под обеспечивающим подъем и удержание рулона наклоном относительно земли, причем на раме закреплены упор 7 с изогнутым концом и обтекаемым наконечником, обеспечивающим предотвращение преждевременного сползания рулона на платформу, а при эллипсоидности рулона - доталкивание его на свое место, неподвижный 12 и подвижный 11 пальцы,выполненные в форме полозов, обеспечивающих координацию направления движения рулона для укладки на загрузчик 3, и выдвижной палец 10, обеспечивающий возможность укладки между двумя нижними рядами рулонов 4 и 5 диаметром 1500 мм и менее третьего верхнего ряда рулонов 6, увеличивает количество перевозимых рулонов и тем самым снижает количество ходок транспортного средства и потребление энергоресурсов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
