Способ работы теплоэлектроцентрали в маневренном режиме

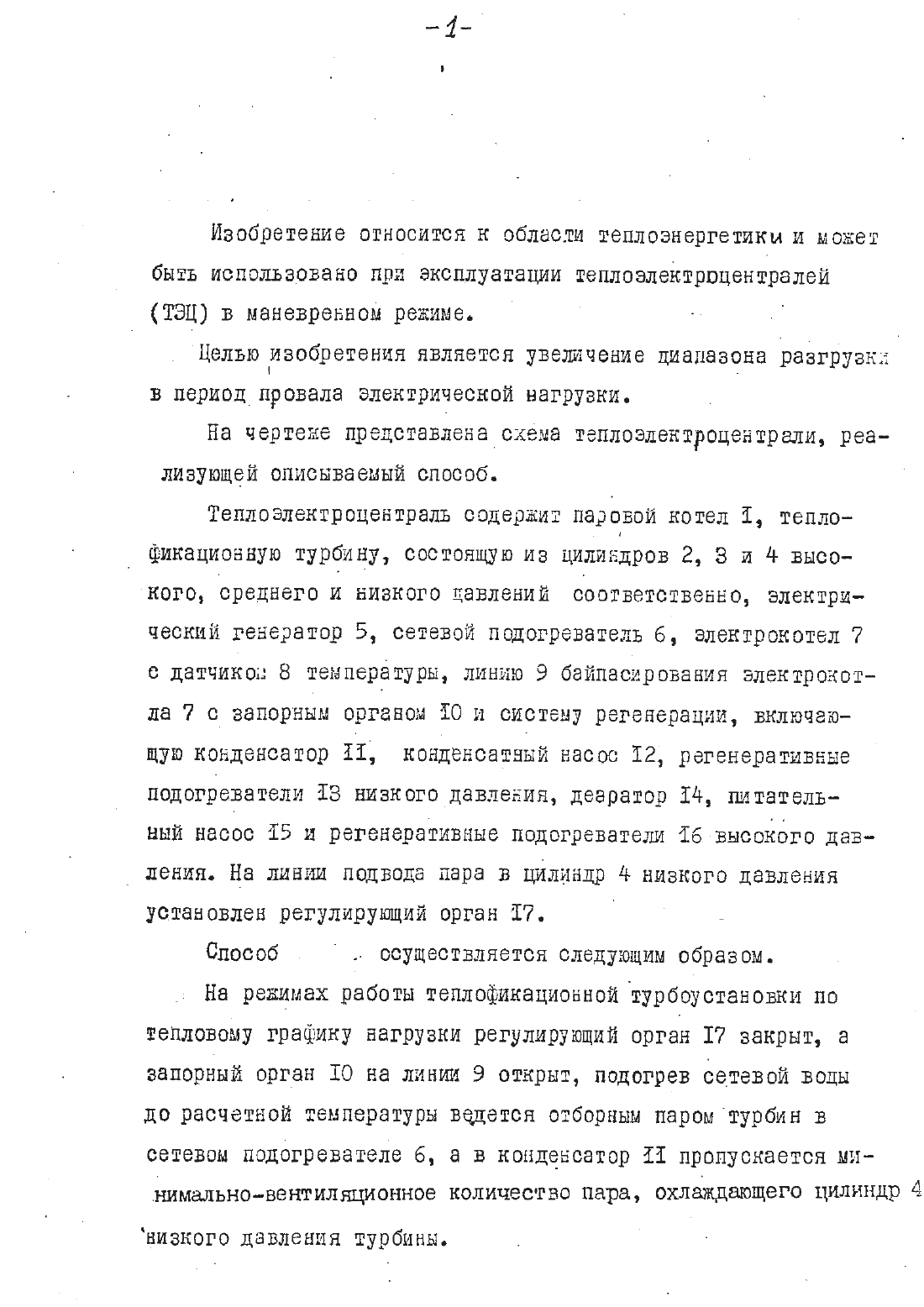

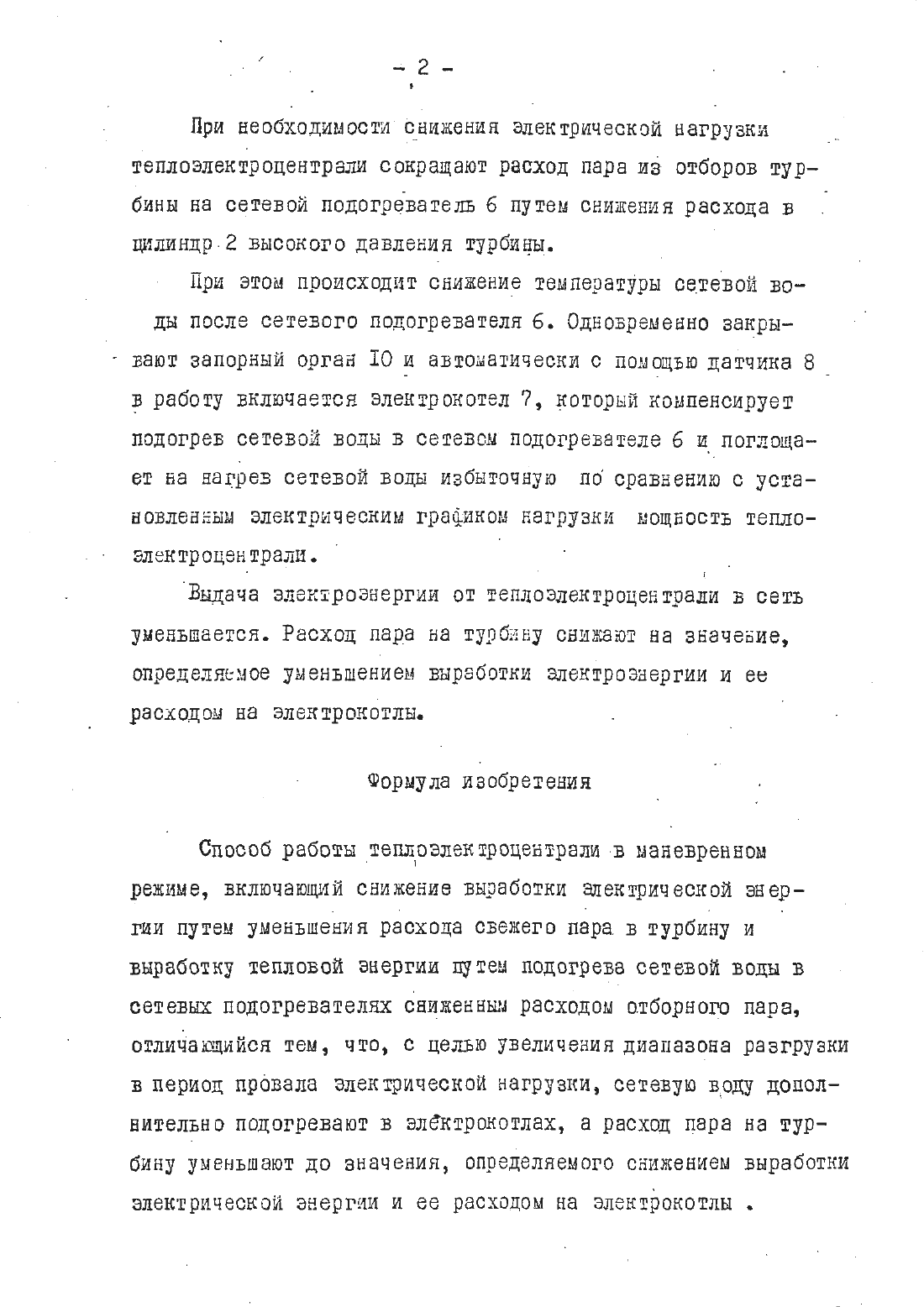

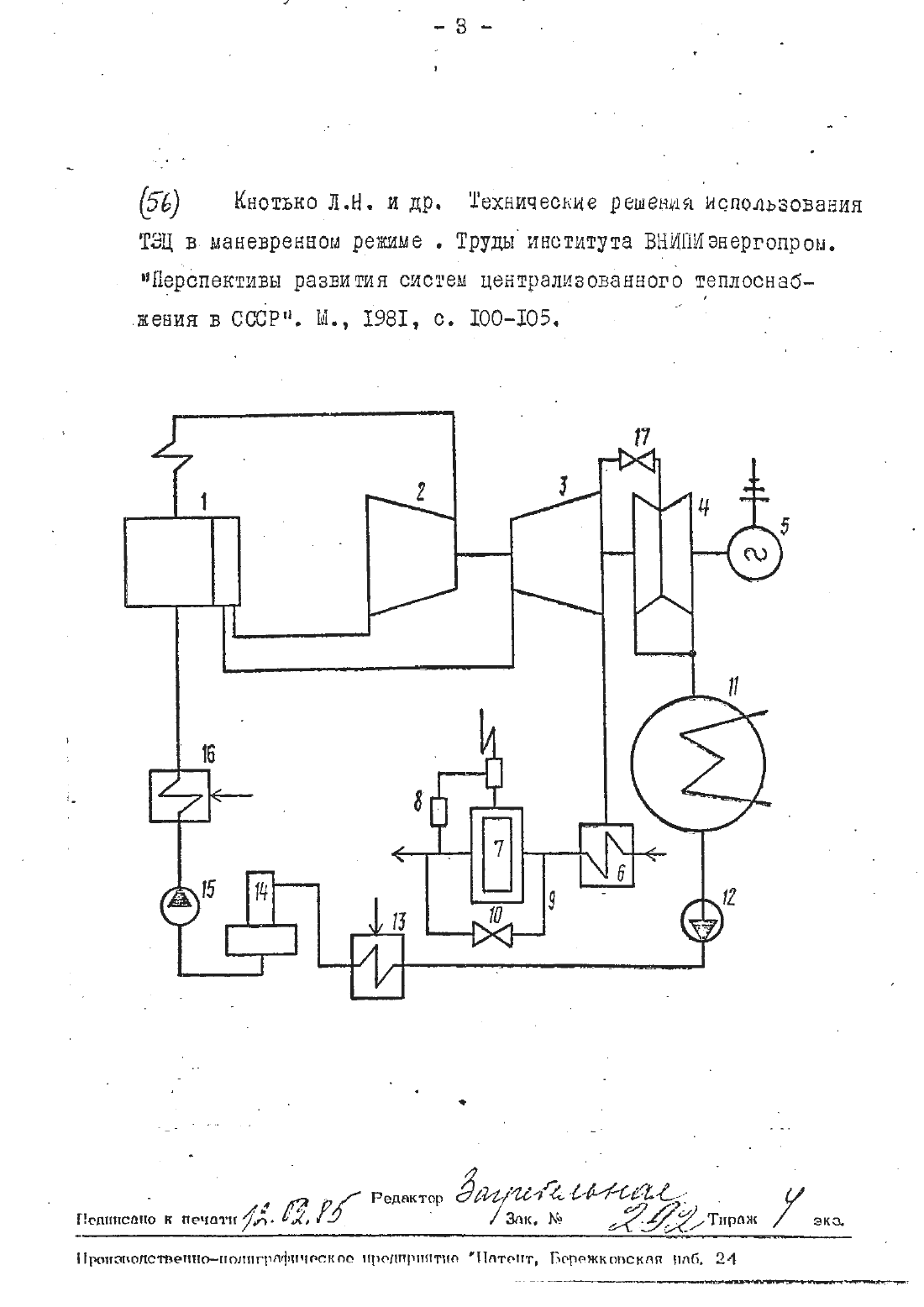

7 3 АРЫъ/Б БЭЛАРУСЬ ПАТЕНТ Мг ммсоюз советских социАлистИчЕших с . РЕСПУБЛИН Отв-дм) 1152296 Агссудкхрстввнный номитвт СССР пс ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТРМ(71) Бело уссгдй ордена Труцсвого Красного Знамениподштехныче сшй институт(54) СПОСОБ РАЕ ОТЫ ТЕПЛО ЭЩТР ОПШТРАШ В шшгшогл гшпшэИзобретение относится к области теплоэнергетики и может быть использовано при эксплуатапии теплоэлектроцентралей(ТЭЦ) в маневренном рекиие. еЦельюизобретения является увеличение диапазона раагрузкя. в периодпровала электрической нагрузки. На чертеке представлена схема теплоэлектроцентрали, реализующей описываеиый способ. Теплоэлектроцентраль содержит паровой котел 1, тепло фикационную турбину, состоящую из цилиндров 2, З и 4 высо ТОГО, среднего И НИЗКОГО ЦЭВЛЕНИЙ СООТБЭТСТВЕБЕО, ЭЛЕКТРИ ческий генератор 5, сетевой подогреватель 6, алектрокотел 7 с датчикоп 8 тенпературы, линию 9 байпасирования электроногла 7 с запорнкм органон 10 и систену регенерации, включаю дую конденсатор 11 конденсатныи насос 12, регенеративные подогреватели 13 низкого давления, деаратор 14, питательный насос 15 и регенеративные подогреватели 16 высокого давления. На линии подвода дара в цилиндр 4 низкого давления установлен регулирующий орган 17. 1На реалиях работы теплофикационной турбоустановки по тепловоиу графику нагрузки регулирующий орган 17 закрыт, а запорный орган 10 на линии 9 открыт, подогрев сетевой воды до расчетной температуры ведется отборным паром турбин вПри необиодимости снижении электрической нагрузки теплоэлектроцентрали сокращают расход пара из отборов турбины на сетевой подогревател 6 путем снижения расхода в А цилиндр 2 высокого давления турбины. йПри этом происходит снижение температуры сетевой во ды после сетевого подогревателя 6. Одновременно закры- вают запорный орган 10 и автоматически с помощью датчика 8в работу включается элеитрокотел 7, истории компенсирует подогрев сетевой воды в сетевом подогревателе 6 и поглощен ет на нагрев сетевой воды избыточную по сравнению с усвановленным электрическим графиком нагрузки мощность теплоэлектроцентрали. УВыдача электроэнергии от теплоэлектроцентрали в сеть уменьшается. Расход пара на турбину снижают на значение,определяемое уменьшением выработки электроэнергии и еережиме, включающий снижение выработки электрической анер гии путем уменьшения расхода свежего пара в турбину и ц выработку тепловой энергии путан подогрева сетевой воды в сетевых подогревателнх сниженным расходом отборного пара,отличающийся тем, что, с целью увеличения диапазона разгрузки в период провала электрической нагрузки, сетевую воду дополнительно подогревают в электронотлах а расход пара на турбину уменьшают до значения, определяемого снижением выработкиэлектрической энергии И ее расходом на ЭЛЗЕСТЭОНОТЛЫ ьПефспективы развития систем централщзованногб теплоснаб.жения В СССР. Ш. 1981, 0. 100-105. д
