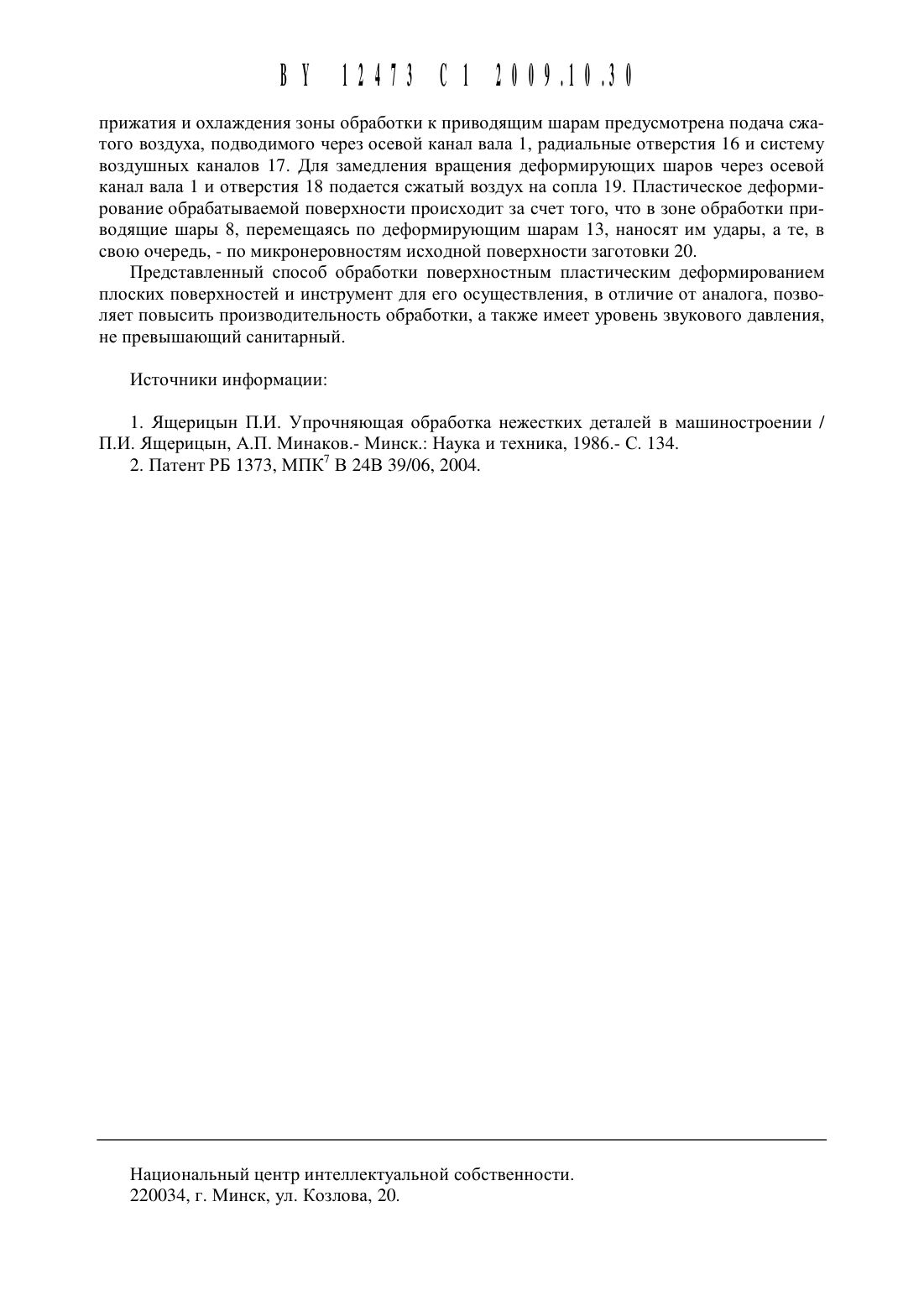

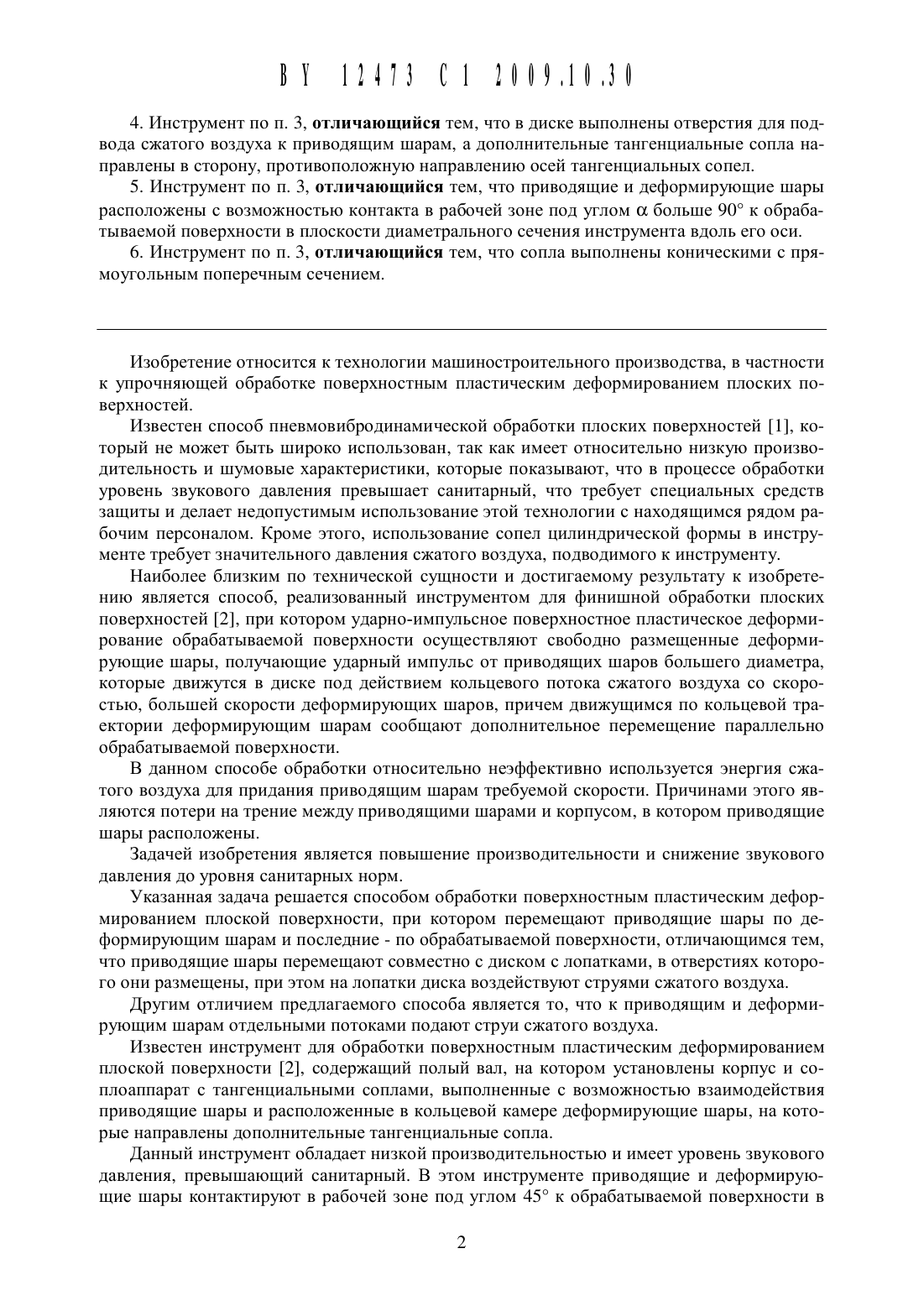

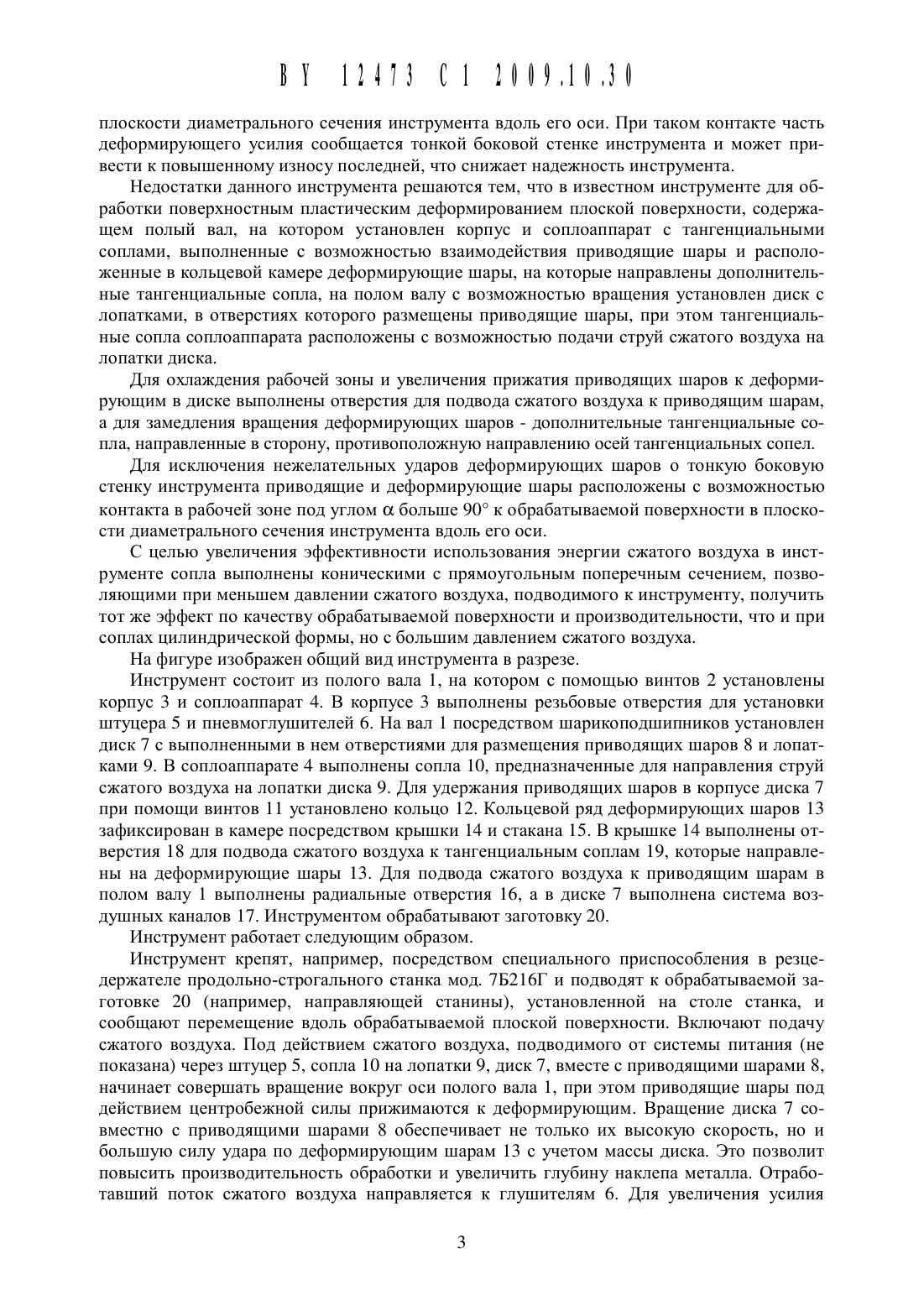

Способ обработки поверхностным пластическим деформированием плоской поверхности и инструмент для его осуществления
