Машина для рубки щепы

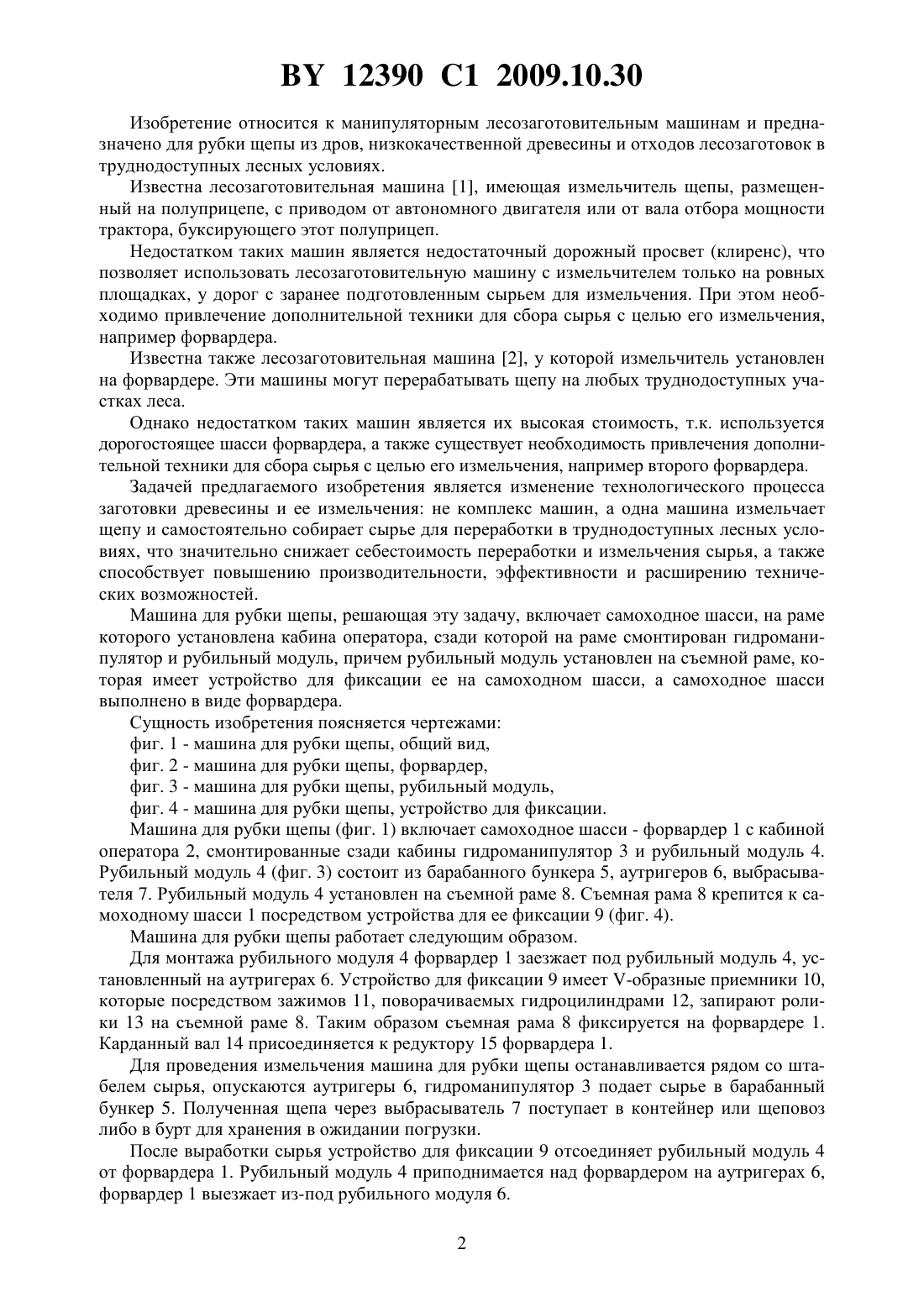

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ РУБКИ ЩЕПЫ(71) Заявитель Открытое акционерное общество Амкодор(72) Автор Герман Андрей Александрович(73) Патентообладатель Открытое акционерное общество Амкодор(57) 1. Машина для рубки щепы, включающая самоходное шасси, на раме которого установлена кабина оператора, сзади которой на раме смонтирован гидроманипулятор и рубильный модуль, отличающаяся тем, что рубильный модуль установлен на съемной раме, которая имеет устройство для фиксации ее на самоходном шасси. 2. Машина по п. 1, отличающаяся тем, что самоходное шасси выполнено в виде форвардера. 12390 1 2009.10.30 Изобретение относится к манипуляторным лесозаготовительным машинам и предназначено для рубки щепы из дров, низкокачественной древесины и отходов лесозаготовок в труднодоступных лесных условиях. Известна лесозаготовительная машина 1, имеющая измельчитель щепы, размещенный на полуприцепе, с приводом от автономного двигателя или от вала отбора мощности трактора, буксирующего этот полуприцеп. Недостатком таких машин является недостаточный дорожный просвет (клиренс), что позволяет использовать лесозаготовительную машину с измельчителем только на ровных площадках, у дорог с заранее подготовленным сырьем для измельчения. При этом необходимо привлечение дополнительной техники для сбора сырья с целью его измельчения,например форвардера. Известна также лесозаготовительная машина 2, у которой измельчитель установлен на форвардере. Эти машины могут перерабатывать щепу на любых труднодоступных участках леса. Однако недостатком таких машин является их высокая стоимость, т.к. используется дорогостоящее шасси форвардера, а также существует необходимость привлечения дополнительной техники для сбора сырья с целью его измельчения, например второго форвардера. Задачей предлагаемого изобретения является изменение технологического процесса заготовки древесины и ее измельчения не комплекс машин, а одна машина измельчает щепу и самостоятельно собирает сырье для переработки в труднодоступных лесных условиях, что значительно снижает себестоимость переработки и измельчения сырья, а также способствует повышению производительности, эффективности и расширению технических возможностей. Машина для рубки щепы, решающая эту задачу, включает самоходное шасси, на раме которого установлена кабина оператора, сзади которой на раме смонтирован гидроманипулятор и рубильный модуль, причем рубильный модуль установлен на съемной раме, которая имеет устройство для фиксации ее на самоходном шасси, а самоходное шасси выполнено в виде форвардера. Сущность изобретения поясняется чертежами фиг. 1 - машина для рубки щепы, общий вид,фиг. 2 - машина для рубки щепы, форвардер,фиг. 3 - машина для рубки щепы, рубильный модуль,фиг. 4 - машина для рубки щепы, устройство для фиксации. Машина для рубки щепы (фиг. 1) включает самоходное шасси - форвардер 1 с кабиной оператора 2, смонтированные сзади кабины гидроманипулятор 3 и рубильный модуль 4. Рубильный модуль 4 (фиг. 3) состоит из барабанного бункера 5, аутригеров 6, выбрасывателя 7. Рубильный модуль 4 установлен на съемной раме 8. Съемная рама 8 крепится к самоходному шасси 1 посредством устройства для ее фиксации 9 (фиг. 4). Машина для рубки щепы работает следующим образом. Для монтажа рубильного модуля 4 форвардер 1 заезжает под рубильный модуль 4, установленный на аутригерах 6. Устройство для фиксации 9 имеет -образные приемники 10,которые посредством зажимов 11, поворачиваемых гидроцилиндрами 12, запирают ролики 13 на съемной раме 8. Таким образом съемная рама 8 фиксируется на форвардере 1. Карданный вал 14 присоединяется к редуктору 15 форвардера 1. Для проведения измельчения машина для рубки щепы останавливается рядом со штабелем сырья, опускаются аутригеры 6, гидроманипулятор 3 подает сырье в барабанный бункер 5. Полученная щепа через выбрасыватель 7 поступает в контейнер или щеповоз либо в бурт для хранения в ожидании погрузки. После выработки сырья устройство для фиксации 9 отсоединяет рубильный модуль 4 от форвардера 1. Рубильный модуль 4 приподнимается над форвардером на аутригерах 6,форвардер 1 выезжает из-под рубильного модуля 6. 2 12390 1 2009.10.30 Таким образом, предлагаемое изобретение позволяет создать машину для рубки щепы,в результате чего не комплекс машин, а одна машина измельчает щепу и самостоятельно собирает сырье для переработки в труднодоступных лесных условиях, что значительно снижает себестоимость переработки и измельчения сырья, а также способствует повышению производительности, эффективности и расширению технических возможностей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
