Клеевая композиция

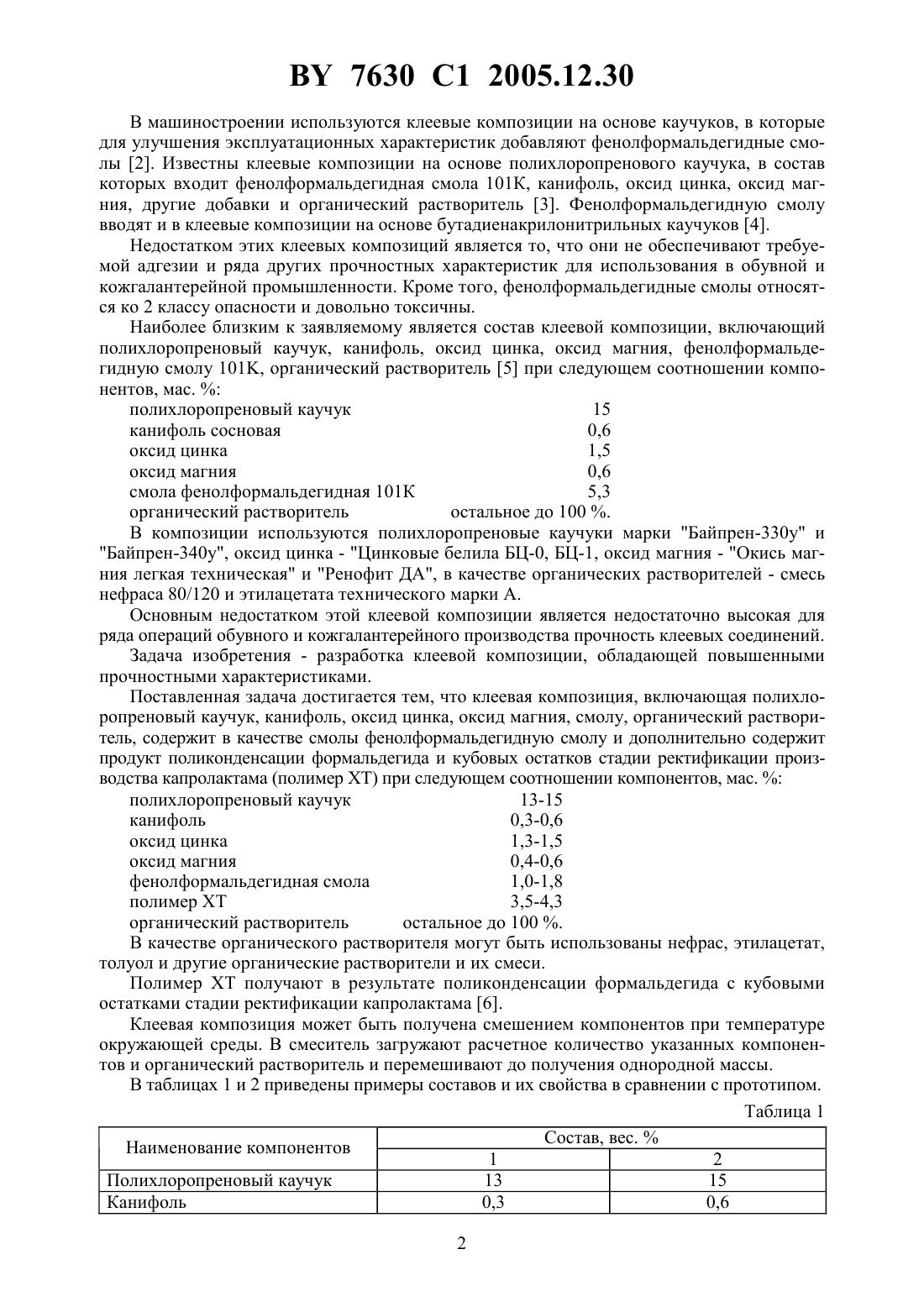

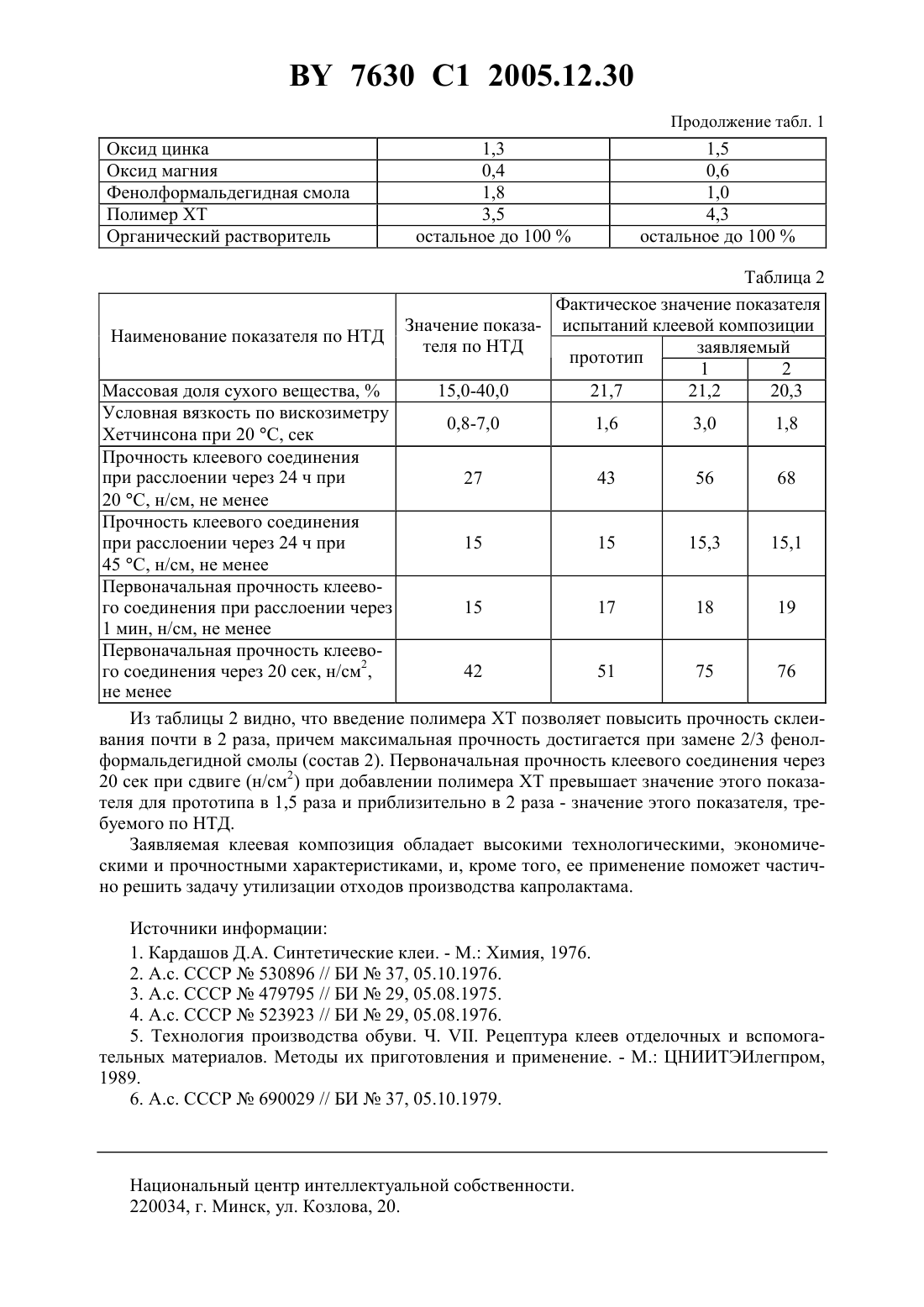

(51)09 111/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(72) Авторы Некрашевич Анна Иосифовна Григорьев Юрий Викторович Андреева Татьяна Николаевна Симирский Владимир Викторович(73) Патентообладатель Учреждение Белорусского государственного университета Научно-исследовательский институт физико-химических проблем(56) Технология производства обуви. Ч Рецептура клеев, отделочных и вспомогательных материалов, методы их приготовления и применения. - М. ЦНИИТЭИлегпром, 1989. - С. 4-11,23-25.2063994 1, 1996.5-179216, 1993.880031 , 1985.1666502 1, 1991.1065457 , 1984.19990821, 2001.690029, 1979.(57) Клеевая композиция, включающая полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, смолу и органический растворитель, отличающаяся тем, что содержит в качестве смолы фенолформальдегидную смолу и дополнительно содержит продукт поликонденсации формальдегида и кубовых остатков стадии ректификации производства капролактама (полимер ХТ) при следующем соотношении компонентов, мас.полихлоропреновый каучук 13,0-15,0 канифоль 0,3-0,6 оксид цинка 1,3-1,5 оксид магния 0,4-0,6 фенолформальдегидная смола 1,0-1,8 полимер ХТ 3,5-4,3 органический растворитель остальное. Изобретение относится к области клеящих материалов, которые используются в обувном и кожгалантерейном производствах, машиностроительной и мебельной промышленности и обеспечивают приклеивание натуральных и искусственных кож в обувных производствах и резины к металлам и полимерным материалам. В промышленности широко используются клеевые композиции, представляющие собой растворы полихлоропреновых каучуков в органическом растворителе или их смеси с различными добавками 1. Недостатками таких клеевых композиций являются невысокие адгезионные характеристики, которые затрудняют их использование в обувном и кожгалантерейном производстве. 7630 1 2005.12.30 В машиностроении используются клеевые композиции на основе каучуков, в которые для улучшения эксплуатационных характеристик добавляют фенолформальдегидные смолы 2. Известны клеевые композиции на основе полихлоропренового каучука, в состав которых входит фенолформальдегидная смола 101 К, канифоль, оксид цинка, оксид магния, другие добавки и органический растворитель 3. Фенолформальдегидную смолу вводят и в клеевые композиции на основе бутадиенакрилонитрильных каучуков 4. Недостатком этих клеевых композиций является то, что они не обеспечивают требуемой адгезии и ряда других прочностных характеристик для использования в обувной и кожгалантерейной промышленности. Кроме того, фенолформальдегидные смолы относятся ко 2 классу опасности и довольно токсичны. Наиболее близким к заявляемому является состав клеевой композиции, включающий полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, фенолформальдегидную смолу 101, органический растворитель 5 при следующем соотношении компонентов, мас.полихлоропреновый каучук 15 канифоль сосновая 0,6 оксид цинка 1,5 оксид магния 0,6 смола фенолформальдегидная 101 К 5,3 органический растворитель остальное до 100 . В композиции используются полихлоропреновые каучуки марки Байпрен-330 у и Байпрен-340 у, оксид цинка - Цинковые белила БЦ-0, БЦ-1, оксид магния - Окись магния легкая техническая и Ренофит ДА, в качестве органических растворителей - смесь нефраса 80/120 и этилацетата технического марки А. Основным недостатком этой клеевой композиции является недостаточно высокая для ряда операций обувного и кожгалантерейного производства прочность клеевых соединений. Задача изобретения - разработка клеевой композиции, обладающей повышенными прочностными характеристиками. Поставленная задача достигается тем, что клеевая композиция, включающая полихлоропреновый каучук, канифоль, оксид цинка, оксид магния, смолу, органический растворитель, содержит в качестве смолы фенолформальдегидную смолу и дополнительно содержит продукт поликонденсации формальдегида и кубовых остатков стадии ректификации производства капролактама (полимер ) при следующем соотношении компонентов, мас.полихлоропреновый каучук 13-15 канифоль 0,3-0,6 оксид цинка 1,3-1,5 оксид магния 0,4-0,6 фенолформальдегидная смола 1,0-1,8 полимер 3,5-4,3 органический растворитель остальное до 100 . В качестве органического растворителя могут быть использованы нефрас, этилацетат,толуол и другие органические растворители и их смеси. Полимерполучают в результате поликонденсации формальдегида с кубовыми остатками стадии ректификации капролактама 6. Клеевая композиция может быть получена смешением компонентов при температуре окружающей среды. В смеситель загружают расчетное количество указанных компонентов и органический растворитель и перемешивают до получения однородной массы. В таблицах 1 и 2 приведены примеры составов и их свойства в сравнении с прототипом. Таблица 1 Состав, вес.Наименование компонентов 1 2 Полихлоропреновый каучук 13 15 Канифоль 0,3 0,6 2 Оксид цинка Оксид магния Фенолформальдегидная смола ПолимерОрганический растворитель Наименование показателя по НТД Таблица 2 Фактическое значение показателя Значение показа- испытаний клеевой композиции теля по НТД заявляемый прототип 1 2 15,0-40,0 21,7 21,2 20,3 Массовая доля сухого вещества,Условная вязкость по вискозиметру 0,8-7,0 1,6 3,0 1,8 Хетчинсона при 20 С, сек Прочность клеевого соединения при расслоении через 24 ч при 27 43 56 68 20 С, н/см, не менее Прочность клеевого соединения при расслоении через 24 ч при 15 15 15,3 15,1 45 С, н/см, не менее Первоначальная прочность клеево 15 17 18 19 го соединения при расслоении через 1 мин, н/см, не менее Первоначальная прочность клеевого соединения через 20 сек, н/см 2,42 51 75 76 не менее Из таблицы 2 видно, что введение полимерапозволяет повысить прочность склеивания почти в 2 раза, причем максимальная прочность достигается при замене 2/3 фенолформальдегидной смолы (состав 2). Первоначальная прочность клеевого соединения через 20 сек при сдвиге (н/см 2) при добавлении полимерапревышает значение этого показателя для прототипа в 1,5 раза и приблизительно в 2 раза - значение этого показателя, требуемого по НТД. Заявляемая клеевая композиция обладает высокими технологическими, экономическими и прочностными характеристиками, и, кроме того, ее применение поможет частично решить задачу утилизации отходов производства капролактама. Источники информации 1. Кардашов Д.А. Синтетические клеи. - . Химия, 1976. 2. А.с. СССР 530896 // БИ 37, 05.10.1976. 3. А.с. СССР 479795 // БИ 29, 05.08.1975. 4. А.с. СССР 523923 // БИ 29, 05.08.1976. 5. Технология производства обуви. Ч. . Рецептура клеев отделочных и вспомогательных материалов. Методы их приготовления и применение. - . ЦНИИТЭИлегпром,1989. 6. А.с. СССР 690029 // БИ 37, 05.10.1979. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
