Устройство для дражирования семян

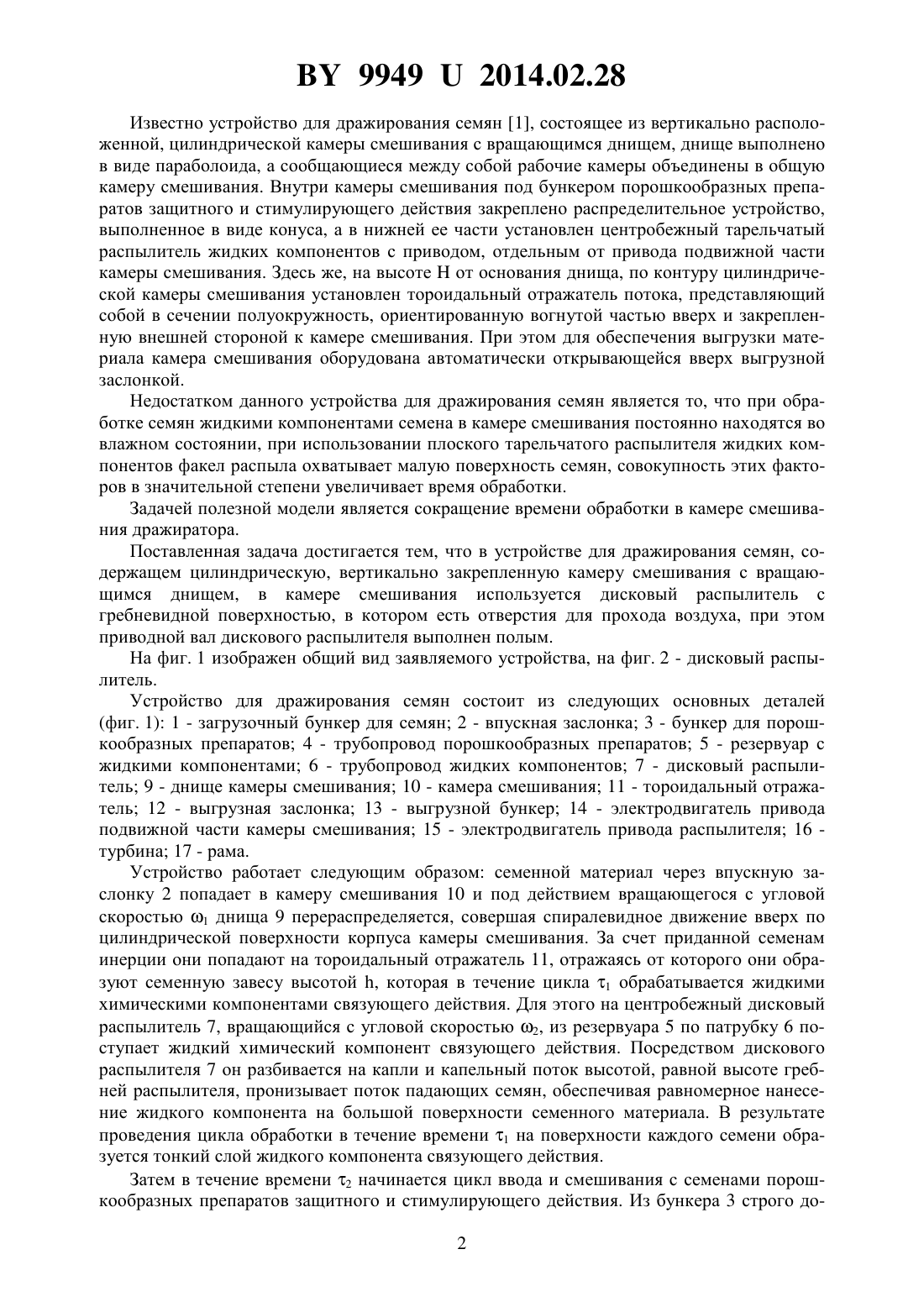

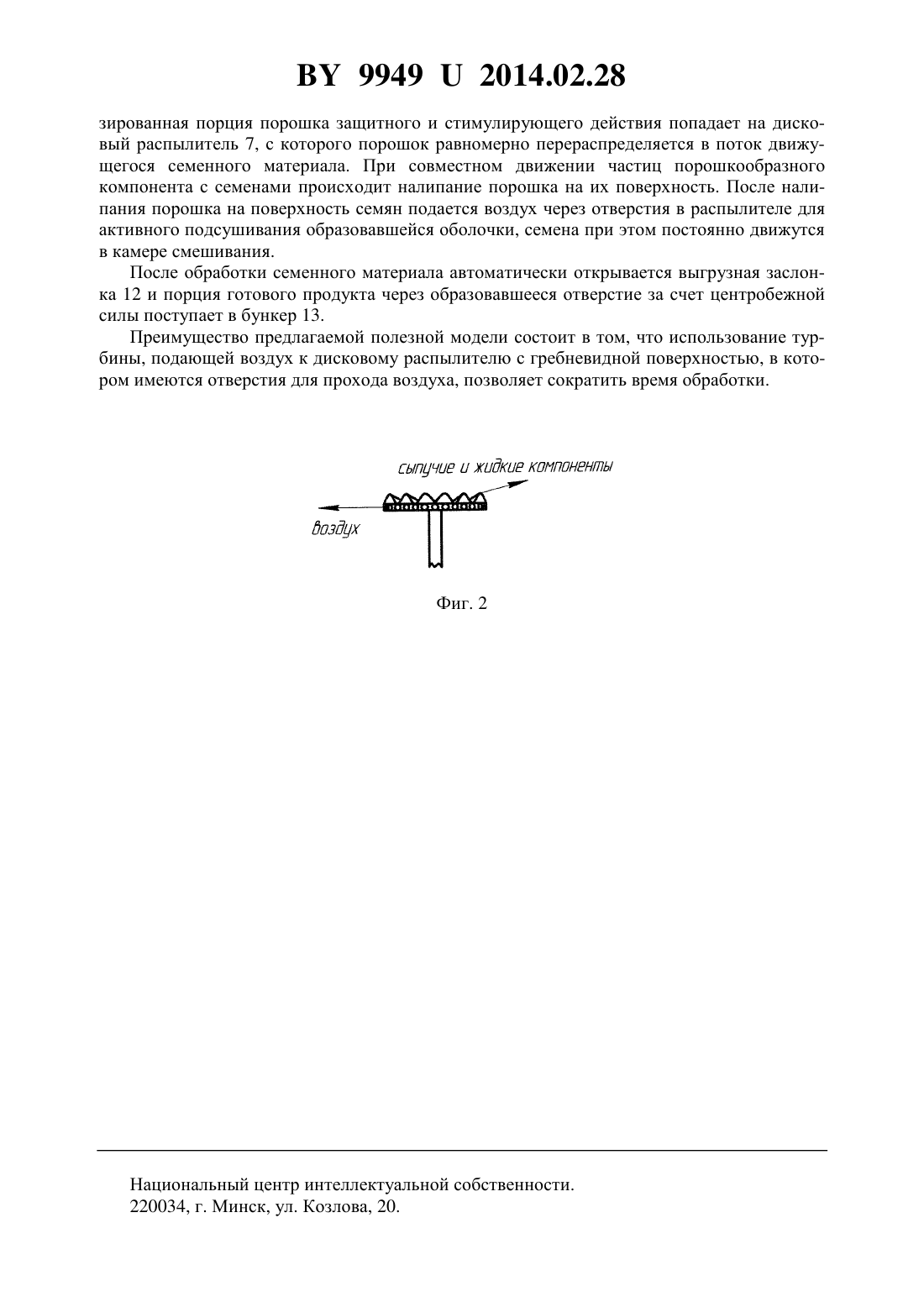

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДРАЖИРОВАНИЯ СЕМЯН(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Михеев Денис Александрович Курзенков Сергей Владимирович Червяков Александр Викторович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Устройство для дражирования семян, содержащее цилиндрическую, вертикально закрепленную камеру смешивания с вращающимся днищем, отличающееся тем, что в камере смешивания используется дисковый распылитель с гребневидной поверхностью, в котором есть отверстия для прохода воздуха, при этом приводной вал дискового распылителя выполнен полым. Фиг. 1 Полезная модель относится к устройствам для предпосевной обработки семян сельскохозяйственных культур, в частности к устройствам для дражирования семян защитностимулирующими препаратами. 99492014.02.28 Известно устройство для дражирования семян 1, состоящее из вертикально расположенной, цилиндрической камеры смешивания с вращающимся днищем, днище выполнено в виде параболоида, а сообщающиеся между собой рабочие камеры объединены в общую камеру смешивания. Внутри камеры смешивания под бункером порошкообразных препаратов защитного и стимулирующего действия закреплено распределительное устройство,выполненное в виде конуса, а в нижней ее части установлен центробежный тарельчатый распылитель жидких компонентов с приводом, отдельным от привода подвижной части камеры смешивания. Здесь же, на высотеот основания днища, по контуру цилиндрической камеры смешивания установлен тороидальный отражатель потока, представляющий собой в сечении полуокружность, ориентированную вогнутой частью вверх и закрепленную внешней стороной к камере смешивания. При этом для обеспечения выгрузки материала камера смешивания оборудована автоматически открывающейся вверх выгрузной заслонкой. Недостатком данного устройства для дражирования семян является то, что при обработке семян жидкими компонентами семена в камере смешивания постоянно находятся во влажном состоянии, при использовании плоского тарельчатого распылителя жидких компонентов факел распыла охватывает малую поверхность семян, совокупность этих факторов в значительной степени увеличивает время обработки. Задачей полезной модели является сокращение времени обработки в камере смешивания дражиратора. Поставленная задача достигается тем, что в устройстве для дражирования семян, содержащем цилиндрическую, вертикально закрепленную камеру смешивания с вращающимся днищем, в камере смешивания используется дисковый распылитель с гребневидной поверхностью, в котором есть отверстия для прохода воздуха, при этом приводной вал дискового распылителя выполнен полым. На фиг. 1 изображен общий вид заявляемого устройства, на фиг. 2 - дисковый распылитель. Устройство для дражирования семян состоит из следующих основных деталей(фиг. 1) 1 - загрузочный бункер для семян 2 - впускная заслонка 3 - бункер для порошкообразных препаратов 4 - трубопровод порошкообразных препаратов 5 - резервуар с жидкими компонентами 6 - трубопровод жидких компонентов 7 - дисковый распылитель 9 - днище камеры смешивания 10 - камера смешивания 11 - тороидальный отражатель 12 - выгрузная заслонка 13 - выгрузной бункер 14 - электродвигатель привода подвижной части камеры смешивания 15 - электродвигатель привода распылителя 16 турбина 17 - рама. Устройство работает следующим образом семенной материал через впускную заслонку 2 попадает в камеру смешивания 10 и под действием вращающегося с угловой скоростью 1 днища 9 перераспределяется, совершая спиралевидное движение вверх по цилиндрической поверхности корпуса камеры смешивания. За счет приданной семенам инерции они попадают на тороидальный отражатель 11, отражаясь от которого они образуют семенную завесу высотой , которая в течение цикла 1 обрабатывается жидкими химическими компонентами связующего действия. Для этого на центробежный дисковый распылитель 7, вращающийся с угловой скоростью 2, из резервуара 5 по патрубку 6 поступает жидкий химический компонент связующего действия. Посредством дискового распылителя 7 он разбивается на капли и капельный поток высотой, равной высоте гребней распылителя, пронизывает поток падающих семян, обеспечивая равномерное нанесение жидкого компонента на большой поверхности семенного материала. В результате проведения цикла обработки в течение времени 1 на поверхности каждого семени образуется тонкий слой жидкого компонента связующего действия. Затем в течение времени 2 начинается цикл ввода и смешивания с семенами порошкообразных препаратов защитного и стимулирующего действия. Из бункера 3 строго до 2 99492014.02.28 зированная порция порошка защитного и стимулирующего действия попадает на дисковый распылитель 7, с которого порошок равномерно перераспределяется в поток движущегося семенного материала. При совместном движении частиц порошкообразного компонента с семенами происходит налипание порошка на их поверхность. После налипания порошка на поверхность семян подается воздух через отверстия в распылителе для активного подсушивания образовавшейся оболочки, семена при этом постоянно движутся в камере смешивания. После обработки семенного материала автоматически открывается выгрузная заслонка 12 и порция готового продукта через образовавшееся отверстие за счет центробежной силы поступает в бункер 13. Преимущество предлагаемой полезной модели состоит в том, что использование турбины, подающей воздух к дисковому распылителю с гребневидной поверхностью, в котором имеются отверстия для прохода воздуха, позволяет сократить время обработки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
