Абсорбционный холодильник

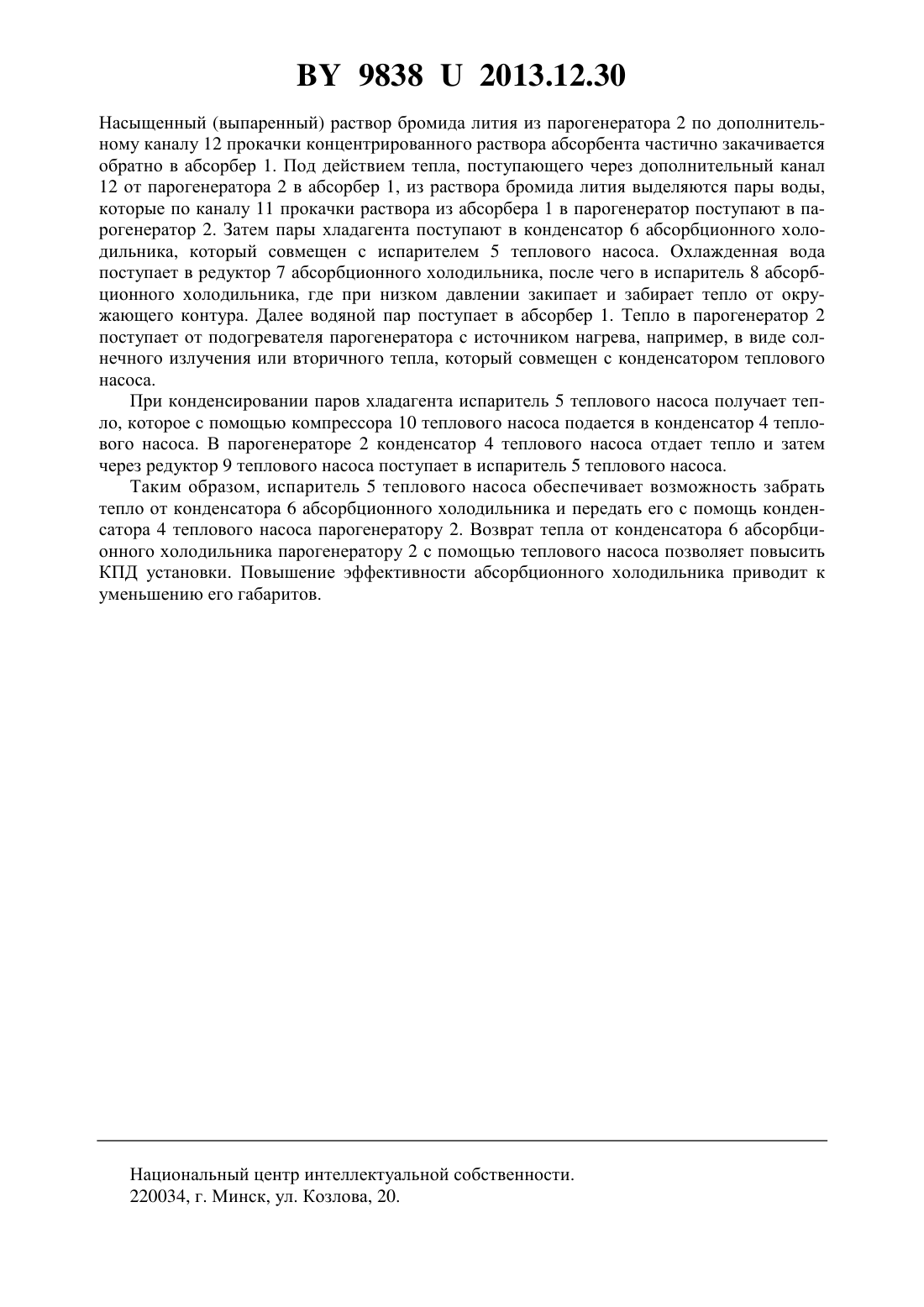

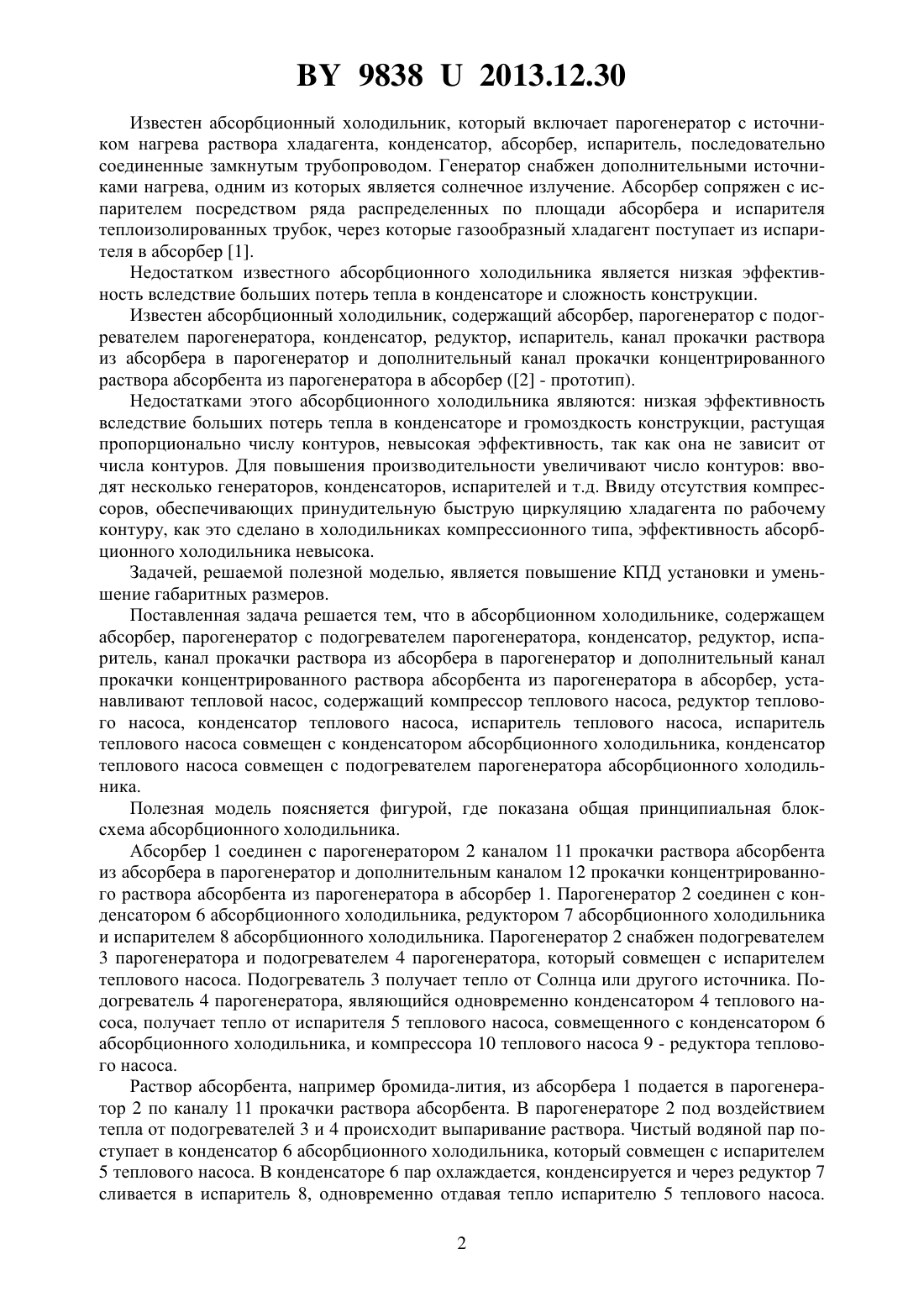

(71) Заявители Олешкевич Марк Михайлович Руденя Александр Сергеевич(72) Авторы Олешкевич Марк Михайлович Руденя Александр Сергеевич(73) Патентообладатели Олешкевич Марк Михайлович Руденя Александр Сергеевич(57) Абсорбционный холодильник, содержащий абсорбер, парогенератор с подогревателем парогенератора, конденсатор, редуктор, испаритель, канал прокачки раствора из абсорбера в парогенератор и дополнительный канал прокачки концентрированного раствора абсорбента из парогенератора в абсорбер, отличающийся тем, что он снабжен тепловым насосом, содержащим компрессор теплового насоса, редуктор теплового насоса, конденсатор теплового насоса, испаритель теплового насоса, испаритель теплового насоса совмещен с конденсатором абсорбционного холодильника, конденсатор теплового насоса совмещен с подогревателем парогенератора абсорбционного холодильника. Полезная модель относится к холодильной технике, в частности к абсорбционным холодильникам, и может быть использована для охлаждения помещений, материалов и регулирования их температурного режима, а также найти применение при разработке холодильных установок, работающих за счет потребления солнечной энергии или других источников тепла. 98382013.12.30 Известен абсорбционный холодильник, который включает парогенератор с источником нагрева раствора хладагента, конденсатор, абсорбер, испаритель, последовательно соединенные замкнутым трубопроводом. Генератор снабжен дополнительными источниками нагрева, одним из которых является солнечное излучение. Абсорбер сопряжен с испарителем посредством ряда распределенных по площади абсорбера и испарителя теплоизолированных трубок, через которые газообразный хладагент поступает из испарителя в абсорбер 1. Недостатком известного абсорбционного холодильника является низкая эффективность вследствие больших потерь тепла в конденсаторе и сложность конструкции. Известен абсорбционный холодильник, содержащий абсорбер, парогенератор с подогревателем парогенератора, конденсатор, редуктор, испаритель, канал прокачки раствора из абсорбера в парогенератор и дополнительный канал прокачки концентрированного раствора абсорбента из парогенератора в абсорбер (2 - прототип). Недостатками этого абсорбционного холодильника являются низкая эффективность вследствие больших потерь тепла в конденсаторе и громоздкость конструкции, растущая пропорционально числу контуров, невысокая эффективность, так как она не зависит от числа контуров. Для повышения производительности увеличивают число контуров вводят несколько генераторов, конденсаторов, испарителей и т.д. Ввиду отсутствия компрессоров, обеспечивающих принудительную быструю циркуляцию хладагента по рабочему контуру, как это сделано в холодильниках компрессионного типа, эффективность абсорбционного холодильника невысока. Задачей, решаемой полезной моделью, является повышение КПД установки и уменьшение габаритных размеров. Поставленная задача решается тем, что в абсорбционном холодильнике, содержащем абсорбер, парогенератор с подогревателем парогенератора, конденсатор, редуктор, испаритель, канал прокачки раствора из абсорбера в парогенератор и дополнительный канал прокачки концентрированного раствора абсорбента из парогенератора в абсорбер, устанавливают тепловой насос, содержащий компрессор теплового насоса, редуктор теплового насоса, конденсатор теплового насоса, испаритель теплового насоса, испаритель теплового насоса совмещен с конденсатором абсорбционного холодильника, конденсатор теплового насоса совмещен с подогревателем парогенератора абсорбционного холодильника. Полезная модель поясняется фигурой, где показана общая принципиальная блоксхема абсорбционного холодильника. Абсорбер 1 соединен с парогенератором 2 каналом 11 прокачки раствора абсорбента из абсорбера в парогенератор и дополнительным каналом 12 прокачки концентрированного раствора абсорбента из парогенератора в абсорбер 1. Парогенератор 2 соединен с конденсатором 6 абсорбционного холодильника, редуктором 7 абсорбционного холодильника и испарителем 8 абсорбционного холодильника. Парогенератор 2 снабжен подогревателем 3 парогенератора и подогревателем 4 парогенератора, который совмещен с испарителем теплового насоса. Подогреватель 3 получает тепло от Солнца или другого источника. Подогреватель 4 парогенератора, являющийся одновременно конденсатором 4 теплового насоса, получает тепло от испарителя 5 теплового насоса, совмещенного с конденсатором 6 абсорбционного холодильника, и компрессора 10 теплового насоса 9 - редуктора теплового насоса. Раствор абсорбента, например бромида-лития, из абсорбера 1 подается в парогенератор 2 по каналу 11 прокачки раствора абсорбента. В парогенераторе 2 под воздействием тепла от подогревателей 3 и 4 происходит выпаривание раствора. Чистый водяной пар поступает в конденсатор 6 абсорбционного холодильника, который совмещен с испарителем 5 теплового насоса. В конденсаторе 6 пар охлаждается, конденсируется и через редуктор 7 сливается в испаритель 8, одновременно отдавая тепло испарителю 5 теплового насоса. 2 98382013.12.30 Насыщенный (выпаренный) раствор бромида лития из парогенератора 2 по дополнительному каналу 12 прокачки концентрированного раствора абсорбента частично закачивается обратно в абсорбер 1. Под действием тепла, поступающего через дополнительный канал 12 от парогенератора 2 в абсорбер 1, из раствора бромида лития выделяются пары воды,которые по каналу 11 прокачки раствора из абсорбера 1 в парогенератор поступают в парогенератор 2. Затем пары хладагента поступают в конденсатор 6 абсорбционного холодильника, который совмещен с испарителем 5 теплового насоса. Охлажденная вода поступает в редуктор 7 абсорбционного холодильника, после чего в испаритель 8 абсорбционного холодильника, где при низком давлении закипает и забирает тепло от окружающего контура. Далее водяной пар поступает в абсорбер 1. Тепло в парогенератор 2 поступает от подогревателя парогенератора с источником нагрева, например, в виде солнечного излучения или вторичного тепла, который совмещен с конденсатором теплового насоса. При конденсировании паров хладагента испаритель 5 теплового насоса получает тепло, которое с помощью компрессора 10 теплового насоса подается в конденсатор 4 теплового насоса. В парогенераторе 2 конденсатор 4 теплового насоса отдает тепло и затем через редуктор 9 теплового насоса поступает в испаритель 5 теплового насоса. Таким образом, испаритель 5 теплового насоса обеспечивает возможность забрать тепло от конденсатора 6 абсорбционного холодильника и передать его с помощь конденсатора 4 теплового насоса парогенератору 2. Возврат тепла от конденсатора 6 абсорбционного холодильника парогенератору 2 с помощью теплового насоса позволяет повысить КПД установки. Повышение эффективности абсорбционного холодильника приводит к уменьшению его габаритов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
